Зливний механізм унітазу: конструкція, ремонт, заміна

Зливний механізм для унітазу представляє собою багатокомпонентну конструкцію, яка розміщується всередині бачка. Від функціонування цього вузла безпосередньо залежить, наскільки комфортно нам буде користуватися пристроєм, і наскільки якісно буде здійснюватися змив.

Сучасні механізми зазвичай виробляються з достатнім запасом міцності, але все ж іноді і їм потрібний ремонт і заміна. А щоб ми могли виконати це завдання своїми руками на належному рівні якості, варто спочатку розібратися в загальних принципах функціонування системи.

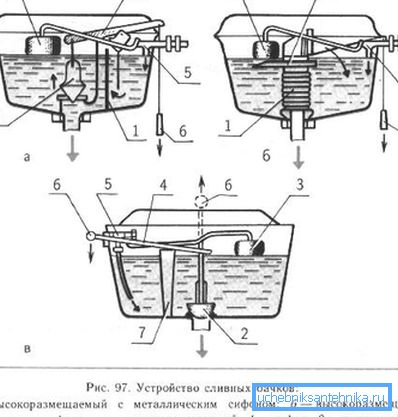

конструкція зливу

Принцип роботи

Зливний бачок в сучасному унітазі є ємність, всередині якої знаходиться нескладний механізм.

Цей вузол відповідає за дозоване надходження води, і працює в автоматичному режимі:

• Вода з трубопроводу по шлангу надходить в ємність через наливний клапан.
• Поступово заповнюючи бачок, рідина впливає на контрольні пристрої (про їх конструкції ми поговоримо нижче), що при досягненні певного рівня призводить до блокування наливної клапана.
• При натисканні кнопки на кришці бачка відкривається другий клапан - зливний. Вода йде з ємності, і наливний клапан знову відкривається.

Таке почергове дію запірної арматури вельми зручно: нам не потрібно стежити ні за тим, щоб бачок був постійно заповнений, ні за тим, щоб рідина не переливалася через край. Природно, для забезпечення безперебійної роботи повинні правильно функціонувати всі деталі системи.

Основні елементи

Механізм для зливного бачка унітазу може мати найрізноманітнішу конфігурацію, але практично в будь-якому випадку в нього входить три елементи:

• Клапан для заповнення ємності.
• Поплавок для регулювання рівня води.
• Система переливу (зливний клапан).

Зверніть увагу! Інструкція до зливного механізму для унітазу зазвичай містить креслення запірної арматури із зазначенням розмірів і конфігурації цих елементів і допоміжних деталей. Даний документ надасть нам неоціненну допомогу при виконанні ремонтних робіт.

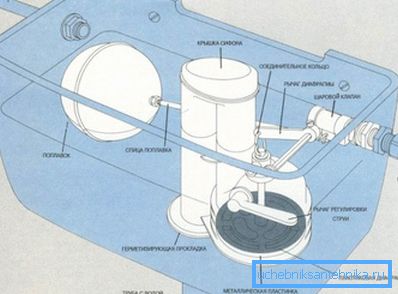

Згадані деталі взаємодіють так:

• Наливна клапан являє собою патрубок, вбудований в днищі або бічну стінку зливного бачка. Зовні на патрубок нарізається різьба, до якої за допомогою фіксуючої гайки або іншого фітинга кріпиться труба з холодною водою.
• З внутрішньої сторони клапана розміщується запірний механізм, з'єднаний з коромислом. До іншого кінця коромисла кріпиться поплавок - пластикова ємність, яка піднімається при підвищенні рівня води.
• Коли поплавок опущений, отвір наливної клапана відкривається. При піднятті поплавка коромисло поступово зміщується, і по досягненню певного рівня блокує запірний механізм, що перериває струм води.
• Окремо розташований механізм зливу, який після натискання кнопки відкриває отвір в нижній частині бачка. Вода, потрапляючи в чашу унітазу з великою швидкістю, змиває її вміст в каналізацію.

Зверніть увагу! Сучасні моделі оснащені системою подвійного зливу: натискаючи на одну кнопку, ми випускаємо всю воду, натискаючи на іншу - тільки її частину.

• Зливний клапан зазвичай комплектується так званим переливом. Цей вузол страхує нас від переповнення бачка: якщо запірний механізм з тих чи інших причин не спрацьовує, вода не виливається назовні, а просто потрапляє в каналізацію через прочинені нижню заслінку.

Незважаючи на гадану складність, ремонт зливного механізму для унітазу може здійснити навіть новачок. Для цього необхідно розібратися в особливостях встановленої у вас конструкції і придбати відповідну деталь для заміни. Ну, а щоб ви не губилися в типових ситуаціях, нижче ми наведемо ряд корисних рекомендацій.

Ремонт і обслуговування

Усунення несправностей

У цьому розділі ми розповімо, як відремонтувати зливний механізм в унітазі. Як правило, лагодження не викликає особливих складнощів, однак в ряді випадків доводиться виконувати повну заміну зливної арматури.

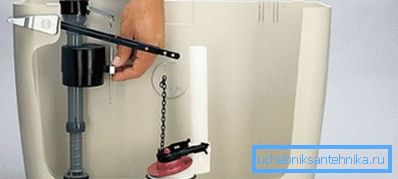

Якщо ж проблема носить локальний характер, то діяти потрібно за простою схемою:

заміна механізму

Якщо ж зламався зливний механізм в унітазі (тобто описані методи вже не допомагають), то його завжди можна замінити.

Робимо це так:

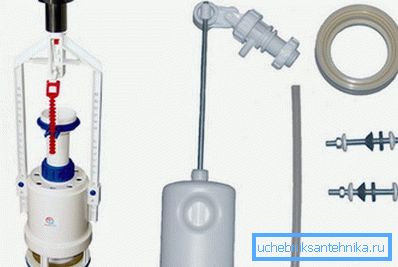

• Купуємо зливну арматуру тієї ж моделі, що і встановлена ​​у вас. Тут дуже важливо точне збіг, оскільки навіть найменші відмінності в габаритах можуть привести до непрацездатності механізму.
• Перед тим як замінити зливний механізм в унітазі, перекриваємо воду і спустошуємо бачок.
• Знімаємо кришку з бачка, попередньо вигвинтивши кнопку зливу.
• Потім від'єднуємо всі шланги і демонтуємо внутрішню частину арматури.
• Знизу відгвинчуємо болти, якими бачок кріпиться до основи.

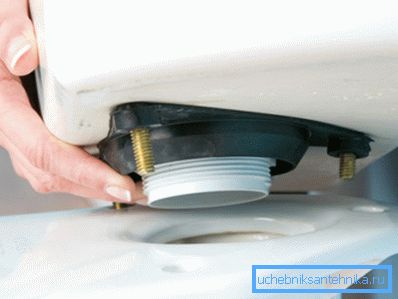

• Знімаємо бачок, після чого витягаємо з нього нижню частину зливного механізму.

Зверніть увагу! Можна скористатися можливістю і провести очистку внутрішніх поверхонь унітазу, до яких в зібраному вигляді дуже складно отримати доступ.

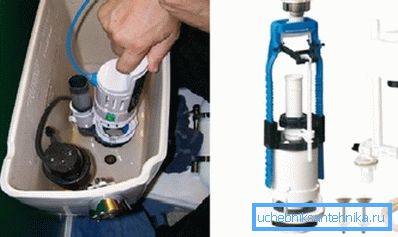

• Далі в місце, що звільнилося отвір встановлюємо нові деталі.
• Повертаємо бачок на місце, закріплюючи його за допомогою тих же болтів. Якщо кріплення за час експлуатації проіржавів, його варто замінити.
• Продовжуємо збірку механізму, а після її завершення - приєднуємо підводять крани.

Далі подаємо воду, стежачи за тим, щоб не було течії. Перший слив здійснюємо зі знятою кришкою, щоб перевірити працездатність системи.

Якщо все в порядку - повертаємо кришку на місце і фіксуємо її за допомогою кнопки.

висновок

Повна заміна зливного механізму в бачку унітаза потрібно порівняно нечасто: в більшості випадків працездатність можна відновити, виправивши одну або кілька деталей. Але навіть якщо система повністю вийшла з ладу, починають її може і недосвідчений сантехнік.

Відео в цій статті містить більш докладні рекомендації з цього приводу, так що новачкам безперечно варто його вивчити.
