Зливова каналізація самому

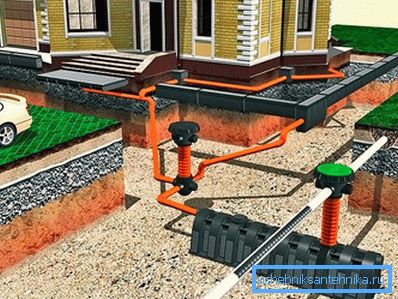

Систему зливового водовідведення влаштовують з метою дотримання сприятливих умов проживання і функціонування домоволодінь. Вона забезпечує інженерний захист території від затоплення водами поверхневого стоку, а також є запобіжним заходом від підтоплення ґрунтовими водами. Система зливової каналізації являє собою мережу дощоприймачів, лотків, труб, колодязів, в яких збирається і транспортується дощова і тала вода. Монтаж ливневки обходиться недешево. Це трудомісткий процес, але зібрана зливова каналізація своїми руками допоможе істотно заощадити витрати.

Типи поверхневого водовідведення

В даний час застосовуються два типи системи зливової каналізації, які доповнюють один одного:

• Лінійний водовідвід - застосовується для збору талих і дощових вод зі значною площі.
• Точковий водовідвід - застосовується для локального збору поверхневих вод.

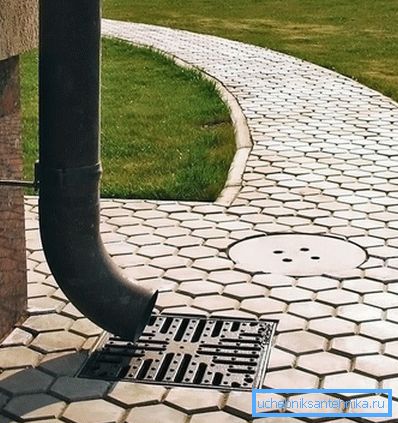

Лотки лінійного водовідведення збирають і транспортують воду з великих поверхонь, точкові - виконують функцію локального збору води (в разі, якщо вертикальне планування об'єкта не дозволяє відвести воду лотками) або ревізійного колодязя. Також точений водовідведення часто застосовується для збору дощових вод від водостічних труб.

Системи зливової каналізації виготовляються з пластмаси, бетону, полімербетону та фибробетона. Кожен тип лотка розрахований на певний клас навантаження. У приватному будівництві використовується три класи навантажень:

1. А15 пішохідні зони, велодоріжки, двори.
2. В125 гаражі і парковки для легкових автомобілів.
3. С250 тротуари, автосервіси.

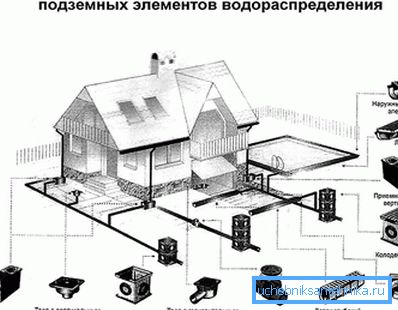

Розрахунок і проектування

Перед тим, як зробити ливневку, потрібно зробити все гідравлічні розрахунки, побудувати плани і профілі. Гідравлічний розрахунок системи поверхневого водовідведення виконується на підставі вимог СНиП, з урахуванням геокліматичних і геометричних характеристик площі водозбору, за результатами якого підбирається необхідний перетин водовідвідного лотка, кількість точок скидання стоку, а також діаметр зливного шлангу.

Для того, щоб зробити гідравлічні розрахунки, потрібні такі вихідні дані:

• інтенсивність опадів у місці монтажу ливневки;
• тип поверхні (газон, бруківка і т.д) і його площа;
• ухил місцевості;
• площа покрівлі будинку і господарських споруд.

Маючи ці дані, можна зробити обчислення кількості води, яку потрібно відвести, за спрощеною формулою:

Q = q₂₀* F * Z, - де

• q₂₀ - інтенсивність дощу, л / с на 1 га, тривалістю 20 хв, приймається згідно СНиП;
• F - площа, з якої збираються поверхневі води, га;
• Z - середнє значення коефіцієнта покриття.

Для приватного будівництва досить оперувати декількома значеннями Z:

• газони, грунтові покриття - 0,35;
• щебеневе покриття без в'яжучого матеріалу - 0,4;
• бетонне покриття - 0,85;
• асфальтобетонне покриття - 0,95;
• покрівля будинку - 1.

Кількість води розраховується для кожної ділянки, що обслуговується одним дощоприймачі, окремо. Пропускна здатність водовідвідних лотків залежить від кута нахилу, типу і розміру лотка - ці дані надаються виробником.

На плані вказують місця розташування лотків, точкових дощоприймачів, ревізійних колодязів і місць скидання. Обов'язковим елементом планів, якщо не будується профіль, є наявність відміток ухили на ділянках і, відповідно, рух води. У разі складної системи водовідведення, потрібно будувати профіль із зазначенням відміток нижніх меж лотків, колодязів, відвідних трубопроводів.

особливості монтажу

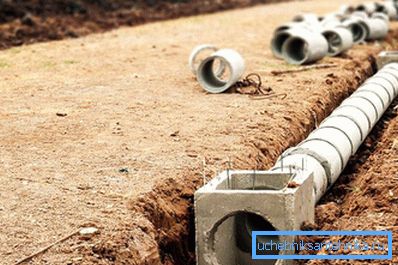

Відповідно до плану готують траншеї для установки лотків і прокладки трубопроводів. Для монтажу зливової каналізації вам знадобляться наступні інструменти:

• рівень;
• молоток для плитки;
• шнур;
• лопата;
• рулетка;
• болгарка.

Шнуром відзначають лінію-рівень, під яку буде виставлятися лінія лотків. Ширина траншеї дорівнює ширині лотка плюс 10 см допуску з кожного боку лотка, а глибина дорівнює висоті лотка плюс 10 см. Шнур опускають трохи нижче чистового покриття. Монтаж водовідведення починають від точки скидання. Лотки встановлюються в траншею на бетонну подушку з обов'язковим омонолічіваніем. При необхідності лоток вирівнюється за допомогою молотка для плитки, легкими постукуваннями по ребрах з контролем рівня. Товщина стінок бетонної обойми залежить від того, який передбачається клас навантаження. Для навантажень класів А15 і В125 товщина бетонного підстави повинна бути 15 см, товщина бетону навколо стінок 10 см, для класу навантаження С250 товщина стінок бетонної обойми дорівнює 15 см.

При установці пластикових лотків бетон може деформувати його стінки. Щоб цього не сталося, лотки встановлюються разом з рештками. Для того, щоб грати не забруднилися розчином, їх можна обернути поліетиленовою плівкою.

Щоб вода безперешкодно потрапляла в систему, а колеса автомобіля не руйнували стінки лотка, решітка повинна встановлюватися нижче від рівня поверхні на 3-5 мм.

Лотки з'єднуються в стик за допомогою системи «шип-паз». Для збільшення терміну служби експлуатації ливневки, всі стики в лотках герметизують, а на останньому лотку встановлюється заглушка. У разі з'єднання лотків під кутом, їх необхідно розпиляти і з'єднати під кутом 45 °, то ж саме потрібно зробити і з гратами. Як правило, виконати розпил можна болгаркою, але для полімерпесчаних і бетонних лотків використовують алмазний коло. При розпилюванні потрібно намагатися захопити обидві стінки лотка.

Обов'язково при монтажі лотків потрібно передбачати термошов між гратами і поверхнею по обидва боки, який заповнюється герметиком.

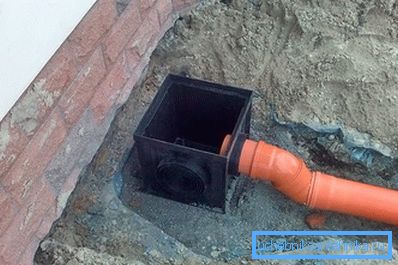

Підключення лотків до системи зливової каналізації проводиться через пескоуловитель за допомогою відводів ПВХ, діаметром 110-150 мм. Для цього краще використовувати відводи під кутом 45 ?. Пескоуловитель можна не встановлювати, якщо немає небезпеки попадання сміття в ливневку. В цьому випадку для підключення до системи використовуються лотки з вертикальним відводом вниз або торцева заглушка з отвором для підключення трубопроводу.

Відводять трубу від лотка або пісковловлювача краще поглибити нижче позначки промерзання грунту, тоді тепле повітря з системи не дасть замерзнути воді в пісковловлювача, що дозволить системі справно працювати протягом багатьох років.

Швидкість руху зливових вод повинна становити від 0,4 до 0,6 м / с при мінімальному ухилі по дну. Завдяки цьому система водовідведення НЕ замулився. При відсутності природного ухилу поверхні, потрібно використовувати каскад лотків або лотки з ухилом, які створять перепад висот і забезпечать необхідну швидкість потоку.

Мінімальний діаметр трубопроводів для ливневки - 110 мм, ухил трубопроводів повинен бути мінімум 0,01 або 1 см / м, для труби 150 мм мінімальний ухил - 0,008.

Підключення точкових дощоприймачів або песькоуловітелей до транспортують колектора потрібно робити через косі трійники або ревізійні колодязі.

В процесі експлуатації слід періодично очищати лотки від сміття, знімаючи при цьому решітки, а також здійснюючи виїмку і очищення фільтра з пісковловлювачів і точкових дощоприймачів.
