Зворотний каналізаційний клапан - види пристроїв і принцип

Каналізаційна система являє собою цілий комплекс комунікацій, функціонування яких залежить від безлічі факторів, і будь-яка несправність може становити велику небезпеку вашому майну і навколишньому середовищу. Установка зворотного клапана на каналізацію дозволяє убезпечити систему за рахунок того, що пристрій дає можливість рухатися стічних вод тільки в одному напрямку, завдяки чому навіть в разі виникнення засмічення рідина буде утримуватися всередині труб.

Клапани для труби ПВХ 110 мм можна придбати практично в будь-якому магазині сантехніки

Принцип роботи і варіанти виконання виробів

Сама конструкція призначена для того, щоб виключити потрапляння стічних вод у приміщення, так як рідина при утворенні засмічень в системі і цвілі всередині труб має властивість рухатися по шляху найменшого опору.

Система являє собою досить простий механізм, що складається з мембрани, важеля або іншого вузла, що забезпечує рух рідини тільки в одному напрямку, і корпусу, який найчастіше оснащений кришкою для очищення від забруднень.

Залежно від особливостей внутрішнього устрою всі вироби можна поділити на такі групи:

  • меж фланцеві.
  • кульові.
  • підйомні.
  • поворотні.

Більш детально кожен з варіантів ми вивчимо в наступному розділі.

Також при виробництві можуть бути використані кілька видів матеріалів, розглянемо особливості кожного з них:

пластик Найпростіший варіант, ціна якого відноситься до самих бюджетних рішень. До переваг можна віднести простоту установки своїми руками, так як виріб оснащено всіма необхідними кріпильними вузлами, існує безліч варіантів і на трубопроводи діаметром 50 мм, і на 110 мм, а саме ці розміри і є основними при роботах в приватних будинках і квартирах
чавун Більш дорогий, але і більш міцний варіант, який найчастіше використовується на промислових об'єктах. Вельми бюджетне рішення, яке з кожним роком використовується все рідше через велику масу і схильності до корозії
Бронза та латунь Дуже привабливий варіант для тих, кому необхідні висока міцність і стійкість до агресивних дій, так як дані матеріали практично не схильні до корозії. Дане рішення використовується не так часто інших варіантів в силу значної вартості, проте, подібні вузли можна зустріти в багатьох системах
Нержавіюча сталь Без сумніву, найдорожчий, але і самий надійний варіант з усіх розглянутих. Нержавійка здатна протистояти практично будь-яким речовинам і зберігає високі експлуатаційні властивості протягом усього періоду використання, який становить кілька десятиліть
Чавунний каналізаційний зворотний клапан з електроприводом використовується для трубопроводів великих діаметрів на промислових об'єктах

Особливості пристрою різних видів виробів

Як зазначалося вище, можна зустріти різні варіанти компоновки виробів, при цьому кожен з варіантів має свої особливості. Розглянемо найпоширеніші типи лічильників води і розберемося, в чому відмінність того чи іншого варіанту.

меж фланцеві клапани

Цей вид пристроїв має такі відмінні риси:

  • Системи даного типу в основній своїй масі мають невеликі габарити і вага, що робить їх установку і заміну досить зручною і швидкою. Саме компактність найчастіше грає ключову роль при виборі конкретного варіанту, так як часто має місце дефіцит простору, особливо в невеликих приміщеннях.
  • Ще одним безперечною перевагою є наявність готової для кріплення конфігурації, адже вузли закріплюються фланцями, які необхідно придбати. Крім того, варіантів виконання дуже багато: пластик, чавун, бронза, нержавіюча сталь.

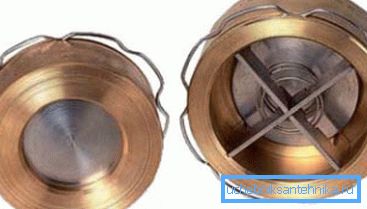

Каналізаційний зворотний клапан 110 мм відрізняється компактністю і високими показниками міцності
  • Найпоширеніший в приватній забудові варіант - дискові клапани, в яких рідина утримує спеціальна мембрана у формі диска, а замість важеля використана пружина відповідної жорсткості, щоб потік рідини міг циркулювати тільки в одному напрямку. Досить проста система, яку легко обслуговувати.
  • Двостулкові клапани мають свої особливості: система складається з двох симетричних стулок, які відкриваються лише в одну сторону завдяки спеціальній пружинної системі, яка і служить обмежувачем. Особливості даної системи можна розглянути на фото нижче.

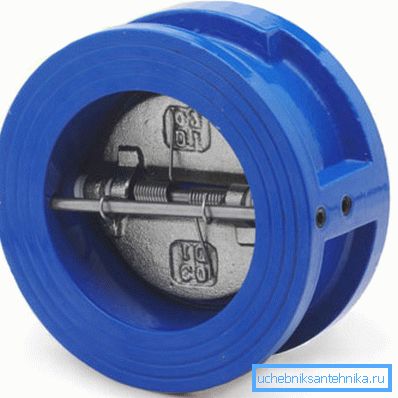

Проста, але надійна система по праву заслужила широку популярність серед фахівців

Зверніть увагу! Варто пам'ятати, що при ремонті виробів даної групи, який супроводжується зняттям елемента, на його місце необхідно ставити шматок труби відповідної довжини і діаметру, щоб робота каналізації була безперебійної.

поворотні клапани

Ця група виробів має такі особливості:

  • Головний робочий вузол - затріски або золотник, укріплений на важелі. Рух потоку води з одного боку піднімає механізм, а коли рідина вичерпується, важіль закриває порожнину і перешкоджає поверненню рідини назад в систему.

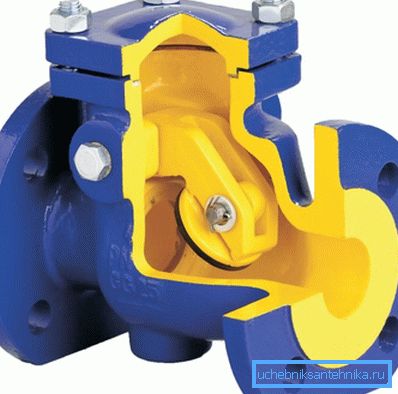

Такі системи найчастіше робляться в чавунному корпусі і застосовуються на системах з великими діаметрами
  • Для побутових комунікацій з невеликими обсягами проходять стоків каналізаційної системи найчастіше застосовуються прості варіанти клапанів, які діють механічно. У цього варіанту є великий недолік: при значних, часто перериваються потоках рідини під час закривання висока небезпека гідроудару, який може вивести з ладу не тільки клапан, але і всю систему.
  • Більш досконалий варіант - ненаголошений механізм, в якому повернення золотника проводиться дуже плавно, завдяки чому гідроудар в системі не відбудеться ні за яких обставин. У даного рішення є лише один значний недолік: досить висока вартість виробів, яка далеко не завжди виправдана при використанні в невеликих системах.

Порада! Пам'ятаєте, який би варіант ви не вибрали, дуже важливо, щоб продавець представив вам документи, що підтверджують якість виробу і його відповідність усім нормативним нормам, викладеним у відповідних актах. Інакше ви ризикуєте придбати неякісний вузол, який навряд чи захистить вашу систему.

кульові клапани

Цей варіант є одним з найбільш широко поширених серед приватних забудовників. Показником надійності і довговічності цього рішення є той фактор, що кульові вузли рекомендує до застосування більшість фахівців, які професійно займаються даним видом робіт.

Кульові клапани - ідеальне рішення для трубопроводів малих діаметрів

До переваг можна віднести наступні фактори:

  • У вас не виникне проблеми, як встановити зворотний клапан на каналізацію - напрямок потоку вказано на корпусі, і ви маєте в своєму розпорядженні його так, як будуть проходити стічні води. Це дуже зручно для тих, у кого немає досвіду проведення подібних робіт, адже не потрібна ніяка інструкція по монтажу, все і так зрозуміло.
  • Дуже проста конструкція гарантує високу надійність і довговічність. Як мембрани виступає сталева кулька, а в якості важеля - пружина. Таку систему практично неможливо зламати і вивести з ладу.
  • У корпусі зверху розташована кришка, яка кріпиться двома або чотирма болтами. Знявши її, можна швидко очистити систему від забруднень і нальоту.
Система дуже легко чиститься

підйомні клапани

У даного рішення також є ряд відмінних рис:

  • Основний робочий вузол - вертикальний підйомний клапан, який оснащений пружиною певної жорсткості для того, щоб пропускати потік рідини тільки в одному напрямку

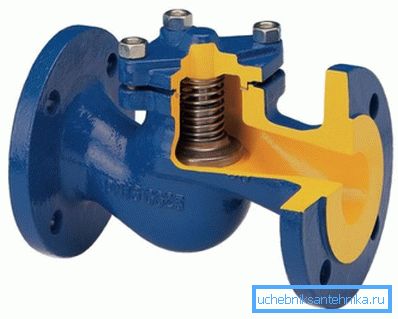

Конструкція підйомного клапана має ряд відмінностей, які є як перевагами, так і недоліками
  • Великою перевагою є можливість прочищення та ремонту вузла без розриву трубопроводу і необхідності вставки будь-яких елементів. Система дуже легко обслуговується, але, варто зауважити, що і забруднюються подібні клапани набагато частіше.
  • Ще один плюс - можливість вибору оптимального способу кріплення, існують модифікації, які встановлюються за допомогою фланців, різьбовим методом, а також із застосуванням зварювального обладнання.

Важливо вибрати оптимальний варіант, який підходить саме для вашої системи і для ваших умов експлуатації. Тому краще всього проконсультуватися з професіоналами для прийняття найкращого рішення.

Крім того, в системі може бути присутнім не один, а два і більше клапана, знову ж таки все залежить від конфігурації трубопроводів.

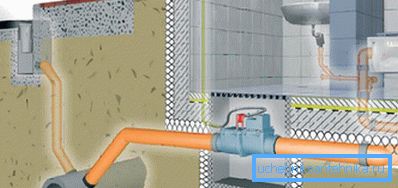

Важливо визначити оптимальне положення вузла в системі і забезпечити легкий доступ до нього для обслуговування і чищення

висновок

Якщо вам важливо зібрати надійну систему, яка буде захищена від протікання в разі каналізаційних засмічень в трубах, то зворотний клапан обов'язково повинен бути присутнім в системі комунікацій. Відео в цій статті розповість деякі важливі особливості даної тематики.
