Аксонометрія системи опалення: знайомство з термінологією і

Що це таке - аксонометрія опалення? У цьому матеріалі ми маємо повернутися на шкільну лаву і заново познайомитися з забутим терміном. Крім того, ми постараємося з'ясувати, якими правилами має підкорятися складання аксонометричних схем стосовно до опалювальних систем.

визначення

Термін аксонометрія родом з Греції і походить від двох слів: вісь і вимірювати. Сенс терміна - в графічному зображенні тривимірних об'єктів шляхом їх проектування на площину.

Як виконується проектування об'єкта:

1. Він прив'язується до трьох координатних осях.
2. Вибирається так звана картинна площина, на яку має бути спроектувати об'єкт.

Зауважте: жодна вісь координат не повинна бути паралельна їй.

1. Всі точки об'єкта проектуються на площину.

Оскільки картинна площина не паралельна жодної з осей координат, по всіх осях проекція буде мати відхилення від реальних розмірів відрізків.

Залежно від того, як розподіляються спотворення по осях, аксонометрія може називатися:

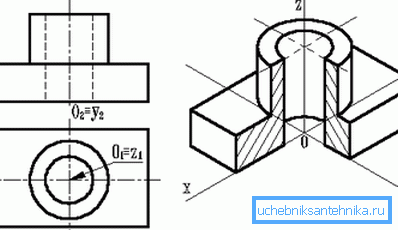

• ізометричної. В цьому випадку спотворення по всіх осях однаково.

• діметріческой. Однаково спотворення по двох осях.
• Тріметріческой - всі спотворення мають різні значення.

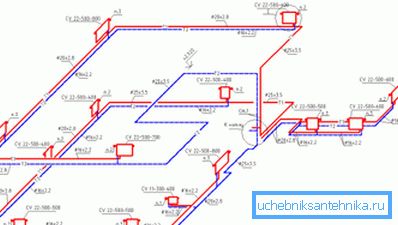

Аксонометрична схема системи опалення - це всього лише її проекція на площину, яка не є паралельною ні стін будівлі, ні його перекриттям. На проекції позначаються елементи системи і їх основні параметри.

Нормативні вимоги

Вони вичерпно викладені в ГОСТ 21.602-2003, який регламентує правила складання документації для інженерних систем будівлі (в тому числі опалення). Виділимо з тексту документа основні моменти, які мають безпосереднє відношення до нашої тематики.

загальні положення

Елементів систем опалення присвоюються позначення, що складаються з маркування та порядкового номера в межах даної схеми. Які позначення використовуються?

За деякими графічними позначеннями документ відсилає до суміжних ГОСТ:

• Трубопроводи слід позначати по ГОСТ 21.206 - 93.

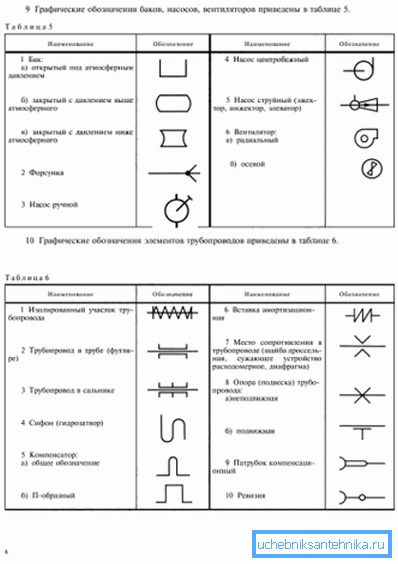

• Позначення зворотних клапанів, дроселів, засувок, радіаторів і т.д. можна знайти в ГОСТ 21.205-93.

Крім того, серед загальних положень є ряд додаткових вимог до креслень.

• Відмітки висоти вказуються на виносних лініях або контурах елементів.
• Аксонометрична схема опалення може бути виконана в масштабі 1:50, 1: 100 і 1: 200.

Перелік позначається обладнання та параметрів

На складеної своїми руками схемою повинні бути позначені:

1. Трубопроводи із зазначенням діаметрів.
2. Теплоізоляція ділянок трубопроводів. Вона зображується графічно.
3. Рівні осей всіх трубопроводів щодо нульової позначки.

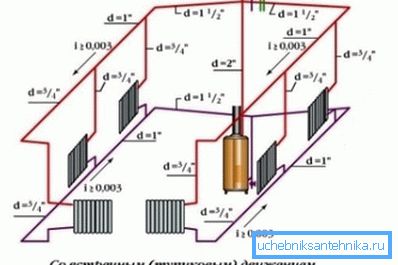

4. Ухили розливом (зрозуміло, там, де вони необхідні - в гравітаційних системах і будинках верхнього розливу).

1. При наявності розривів у горизонтальних ділянках розливом - розміри ділянок.
2. Опори, компенсатори і підвіси.

Важливий момент: у цьому випадку зображення забезпечується полицею-виносом, над якою вказується тип елемента. Під полицею повинен бути вказаний відповідний елементу документ.

1. Запірна арматура. І в цьому випадку використовується полку-винос, над якою вказується тип і діаметр (ДУ) арматури. Знизу розташовується позначення елемента по каталогу.
2. Стояки і лежневка (горизонтальні ділянки) з позначеннями.
3. Радіатори, конвектори та інші опалювальні прилади.

В обов'язковому порядку вказується їх тип і основні параметри:

• Кількість секцій секційного радіатора.
• Кількість секцій (труб) регістра і його довжина.
• Кількість і довжина ребристих труб.
• Для інших опалювальних приладів - їх тип.

1. Позначення установок (котлів, печей з теплообмінниками, теплових насосів, елеваторних вузлів, циркуляційних насосів для опалення і т.д.).
2. Заставні пристрої (масляні склянки для контролю температури і відводи для установки контрольних вентилів, що дозволяють заміряти тиск).
3. Самі прилади для вимірювання параметрів системи та обліку тепла.

Цікаво: ГОСТ дозволяє для багатоповерхових будинків складати детальну схему лише для підземної частини будівлі. В цьому випадку окремо виконується схема розводки стояків і, при необхідності, схема розводки по горищі. Інструкція пов'язана з надмірною складністю аксонометрической проекції всіх комунікацій в, скажімо, 16-поверховому будинку.

специфікації

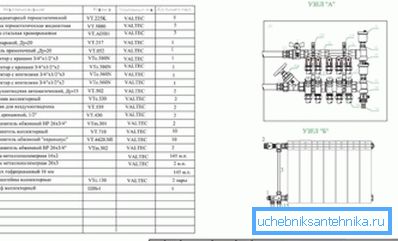

У стандарті викладено ряд вимог не тільки до самих кресленнями, але і до специфікаціям до них.

Елементи, що перераховуються в специфікаціях, повинні заноситися в них в наступній послідовності:

1. Опалювальне обладнання (котли, радіатори і т.д.).
2. Запірна і регулююча арматури (вентиля, засувки, дроселі, зворотні клапани).
3. Інші елементи опалювальних систем (грязевики, скиди).
4. Заставні конструкції (масляні склянки і відводи для контрольних вентилів).

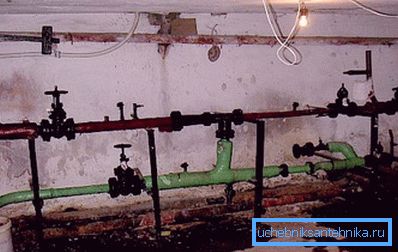

Цікаво: як правило, в реальних умовах самі термометри і манометри в заставні конструкції не встановлюються. Ціна приладів досить велика; в умов не закриваються надійно підвалів багатоквартирних будинків куди розумніше демонтувати їх після проведених вимірювань.

1. Трубопроводи (розливу, стояки, підводки).
2. Теплоізоляція.

Трубопроводи заносяться в специфікацію по кожному діаметру (як правило - по збільшенню ДУ). Різноманітні відводи, фланці, хрестовини під зварювання і болти до специфікації не заносяться.

висновок

Сподіваємося, що наведені нами рекомендації та нормативні посилання допоможуть читачеві в складанні і читанні креслень (див.також статтю Самотечная система опалення: особливості пристрою).

Як завжди, прикріплене відео запропонує додаткову інформацію. Успіхів!
