Батареї опалення: допомога у виборі, проблеми та рішення

Який може бути батарея опалення? Які матеріали використовуються для виготовлення опалювальних приладів? Що робити, якщо опалювальна батарея потекла між секцій або на підводці? У нашому матеріалі ми спробуємо знайти відповіді на ці та багато інших питань.

Класифікація

Давайте з'ясуємо, за якими ознаками можна класифікувати сучасні опалювальні батареї.

матеріал

Для виробництва опалювальних приладів можуть використовуватися:

• чавун. Характерні особливості чавунних секційних радіаторів опалення - великий внутрішній об'єм секції і значна маса. Крихкість чавуну обмежує максимальний робочий тиск в системі опалення значенням в 9-12 атмосфер.

Втім: в штатному режимі роботи центрального опалення тиск в контурі не перевищує 4 - 4,5 атмосфер. Для приватного будинку з автономним контуром характерні ще більш скромні значення - 1,5 - 2 кгс / см2.

• сталь. Її головна перевага - механічна міцність, що дозволяє не боятися перевищення розрахункових значень тиску. Головний недолік - нестійкість до корозії; скидання системи опалення на літо суттєво скорочує ресурс опалювальних приладів.
• алюміній. Найвища теплопровідність металу сусідить з обмеженою механічною міцністю. Крім того, алюміній утворює гальванічну пару з міддю; якщо використовуються алюмінієві батареї - опалення не варто розводити мідними трубками.

Поряд з конструкціями з одного металу в продажу можна зустріти біметалічні вироби.

Поширені два види біметалевих опалювальних приладів:

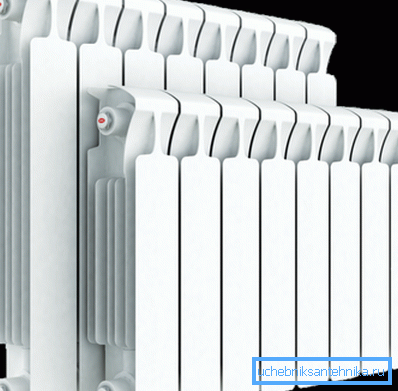

1. Секційні або цільні радіатори зі сталевим сердечником в алюмінієвій оболонці. Сталь забезпечує найвищу стійкість до внутрішнього тиску (в тому числі до гідроударів), а алюміній з його високою теплопровідністю дозволяє забезпечити опалювальний прилад ребрами з великою площею поверхні. Один з рекордсменів за принцип роботи даного продукту - радіатор Моноліт від російської компанії Ріфар - розрахований на робочий тиск в 100 атмосфер.
2. Високою тепловіддачею при компактних розмірах мають мідно-алюмінієві конвектора. Мідь ще більш теплопроводна, ніж алюміній; конвектор являє собою мідні трубки з теплоносієм, на які напресовані алюмінієві ребра.

Нарешті, варто згадати порівняно рідкісну екзотіку.Пластіковие радіатори громіздкі, тендітні і здатні виконувати свої функції при температурах не вище +80 С. Робочий тиск може досягати лише 2 кгс / см2; при цьому ціна таких виробів трохи вище, ніж у алюмінієвих секційних батарей.

В якості основного гідності виробники і продавці згадують невелика вага опалювального приладу (що, загалом-то, має хоч якесь значення тільки на стадії транспортування і монтажу).

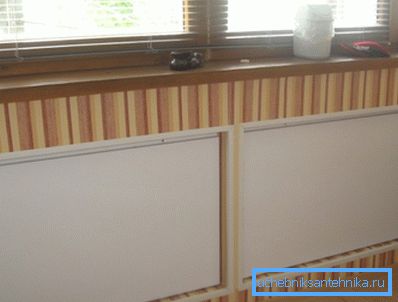

Так звані керамічні батареї і зовсім не мають відношення до водяного опалення. Це електричні нагрівальні прилади, прогрівають приміщення не за рахунок конвекції, а за рахунок передачі тепла інфрачервоним випромінюванням.

Тип

Які бувають опалювальні прилади по конструктивному виконанню?

• Секційні опалювальні радіатори - батареї, що використовувалися у всіх будинках радянської будівлі, і їх більш сучасні алюмінієві і біметалічні аналоги. Вони зручні тим, що дозволяють приєднанням додаткових секцій гнучко варіювати теплову потужність. Зате прокладки між секціями нерідко стають причиною течі.
• Конвектора. По суті, вони являють собою просто кілька витків труби з напресованими на неї поперечними ребрами, що збільшують тепловіддачу. На конвектора часто встановлюються декоративні кожухи і рухливі екрани, що дозволяють обмежувати тепловіддачу.
• Пластинчасті (плоскі) радіатори - це дві сталеві фігурні пластини, зварені по контуру. За ходам між ними і рухається теплоносій. Вони займають мінімум місця в приміщенні; проте низька міцність на розрив і скромний термін служби (для вітчизняних пластин - всього 7 років) роблять пластинчастий радіатор сумнівним придбанням.

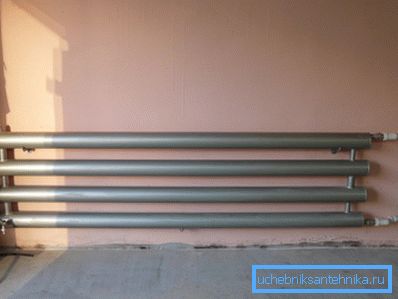

• Регістри (трубчасті батареї) - це саморобні або фабричного виготовлення опалювальні прилади, що представляють собою ряд горизонтальних або вертикальних сталевих труб, з'єднаних перемичками меншого діаметру.

Помірна площа поверхні і невисока теплопровідність стали змушують робити регістри досить габаритними; зазвичай вони використовуються для обігріву гаражів, майстерень і промислових приміщень.

Розміри

Найбільш поширені батареї для опалення, мають міжосьова відстань по підводках, рівне 500 міліметрів.

Однак ними асортимент сучасного ринку не обмежується.

• Низькі (до 400 мм) опалювальні прилади використовуються з панорамними вікнами і низькими підвіконнями.
• Значні (800 - 2400 мм) вертикальні розміри батарей опалення потрібні там, де необхідна велика теплова потужність при дефіциті місця.

спосіб установки

Велика частина радіаторів призначена для настінного монтажу. Кронштейн кріпиться до стіни дюбелями, за допомогою монтажного пістолета, або шурупами; на один радіатор потрібно від 3 до 7 кронштейнів в залежності від маси і кількості секцій.

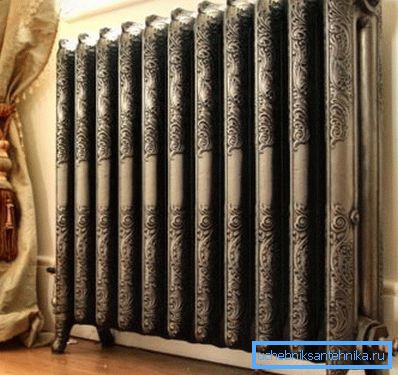

Підлогові опалювальні прилади, як і випливає з назви, встановлюються на горизонтальну поверхню на ніжки. Вони затребувані в тих випадках, коли стіни мають невисоку несучу здатність (газобетон, черепашка, сип-панелі і так далі).

Виробники

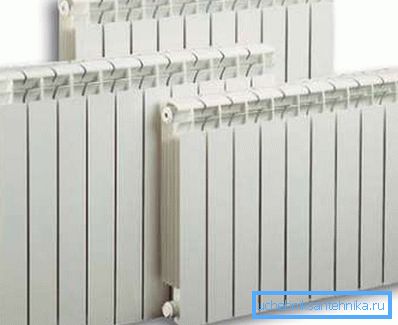

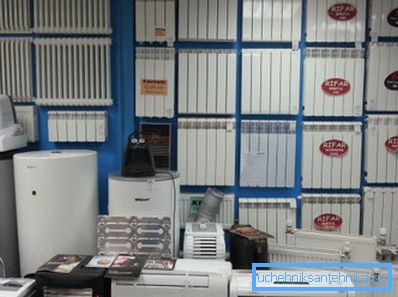

Як і в цілому на ринку опалювального обладнання, серед виробників опалювальних приладів найбільш високо котируються німецькі та італійські бренди.

У деяких випадках їх перевагу виправдано: скажімо, панельні сталеві радіатори Кермі дійсно міцніше і довговічніше, ніж вузькі сталеві пластинчасті вироби вітчизняного виробництва. Однак з біметалічними і алюмінієвими приладами картина інша.

Давайте порівняємо основні характеристики двох опалювальних приладів: вже згадуваного нами вітчизняного Ріфар Моноліт і італійського Global Style Plus 500.

Уточнимо: в разі монолітного радіатора від Ріфар розподіл на секції, зрозуміло, умовне.

Зробити висновки з наведених цифр неважко. Вітчизняний продукт за всіма показниками перевершує імпортний аналог; при цьому він ще й на 25% дешевше. Очевидно, при виборі опалювального приладу краще дивитися не на бренд, а на характеристики.

розрахунок

будинок

Скільки потрібно батарей для опалення будинку відомих розмірів?

Інструкція з розрахунку загальної теплової потужності для приміщення зводиться до такої формули: Q = V * Dt * k / 860. У цій формулі V - зовнішній (по габариту) обсяг будинку, Dt - розрахункова різниця температур з вулицею, а k - коефіцієнт утеплення.

Як розраховується параметр Dt і звідки брати k?

У першому випадку береться різниця між нормативним значенням внутрішньої температури (+18 - +22 С) і середньою температурою найбільш холодних п'яти днів в опалювальний сезон. Скажімо, при середньому мінімумі в -22 і підтримуваної в будинку температурі в +20 С Dt = 20 - -22 = 42 С.

У другому коефіцієнт виводиться лінійною інтерполяцією з наступної таблиці:

Скажімо, для якісно утепленого будинку (k = 0,8) обсягом 300 м3 і середнього мінімуму січневої температури в -32 С потреба в тепловій потужності в кіловатах складе 300 * (20 - мінус 32) * 0,8 / 860 = 14,5 КВт.

квартира

У разі квартири при стандартній висоті стель (2,5 - 3 метри) простіше дотримуватися закладеної в БНіП півстолітньої давності норми: один кіловат тепла відповідає площі в 10 м2. Якщо квартира має площу в 50 м2 - для її обігріву потрібно 5 кіловат. Аналогічно оцінюється потреба в теплі для окремої кімнати.

опалювальні прилади

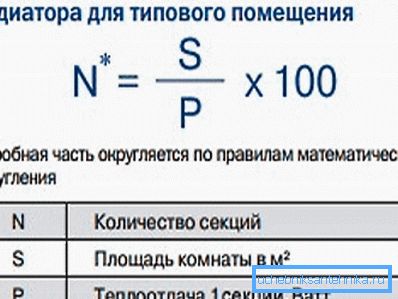

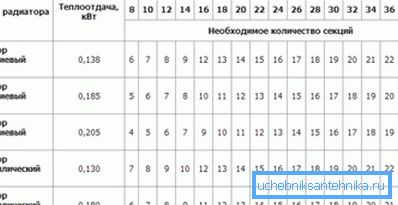

Підбір кількості секцій при відомої потреби в теплі зводиться до вирішення найпростішого рівняння: скажімо, 2 кіловати тепла можуть забезпечити 10 секцій з тепловим потоком 200 ват.

Звідки взяти дані про тепловому потоці секції? У загальному випадку - з технічної документації на сайті виробника.

Якщо це чомусь неможливо, можна орієнтуватися на наступні значення:

• Чавунна секція віддає 140 - 160 ват;
• Біметалічна - 180 ват;
• Алюмінієва - 200 ват.

Технічні запитання

При монтажі, обслуговуванні та ремонті систем опалення своїми руками у новачка може виникнути ряд проблем, з вирішенням яких ми постараємося допомогти.

монтаж

Які труби краще використовувати для підключення батарей? У системі ЦО - чорну сталь на зварюванні, оцинкування на різьбах або гофровану нержавійку на фітингах. В автономній системі послідовне підключення опалювальних приладів краще виконати армованим алюмінієвою фольгою поліпропіленом; колекторна розводка в підлозі частіше робиться зшиті поліетиленом.

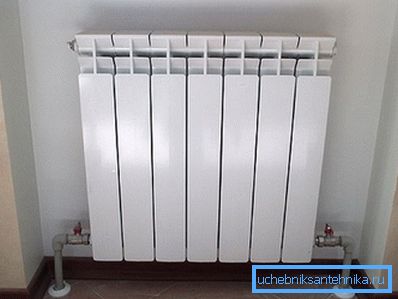

Як під'єднати секційний радіатор до підводці? При невеликій кількості секцій (до семи) використовується бічне одностороннє приєднання. При більшій кількості секцій краще підключати батарею діагонально або знизу вниз.

Чи можна встановити батарею на балконі або лоджії? Як і будь-яка зміна інженерних комунікацій, це вимагає узгодження з житловиками і тепломережами. У загальному випадку - не можна: додатковий прилад зменшить тепловіддачу батарей сусідів.

ремонт

Як зняти встановлену на кронштейни стару чавунну батарею?

1. Скидається стояк.
2. На підведенні послідовно откручиваются контргайки і радіаторні пробки. При опорі підводка попередньо прогрівається феном, паяльною лампою або пальником.
3. Торцевих ключем відкручуються утримують радіатор гайки.

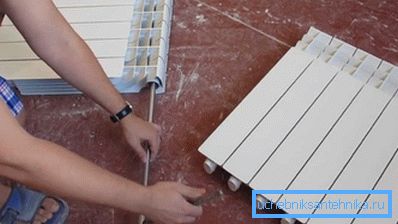

Як розібрати секційний радіатор?

1. На радіаторі відміряється відстань від пробки до відповідного ніпеля.
2. Радіаторний ключ вставляється в батарею на цю глибину і обертається за допомогою важеля, а після того, як різьблення рушать - вручну. Напрямок різьблення можна подивитися на пробці, через яку вставляється ключ.

Важливо: парні ниппеля откручиваются по одному - два оберти за раз. Перекіс призведе до розриву ніпеля.

Чому з'являється текти між секцій? Прокладки між секцій з часом втрачають еластичність. Для усунення течі досить підтягти ніпеля.

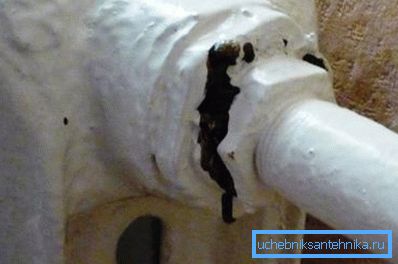

Чому тече з'єднання батареї з підведенням?

1. Вигоріла підмотка на контргайці. Для усунення контргайку потрібно перемотати при скинутому стояку.
2. Зганяння проіржавів по різьбі. Ділянка підводки змінюється зі зварюванням або ручної нарізкою різьблення.

Як почистити радіатор від забив його мулу? Промивання вимагає наявності в торцевій пробці промивного крана. Через нього вода скидається в каналізацію до прогріву крайніх секцій. До слова, якщо у вас шумлять батареї - з великою ймовірністю хтось із сусідів саме зараз перейнявся їх промиванням.

Які крани ставити на підводки і батарею?

• На подачі ставиться відтинає кульовий вентиль.
• На звороті монтується дросель (ручний регулятор прохідності) або термостат (термоголовка).
• При нижньому підключенні і на верхніх поверхах в будинках з нижнім розливом в верхню пробку радіатора ставиться воздушнік (кран Маєвського або звичайний водорозбірні крани).

облік тепла

Чи можна поставити лічильник на батарею опалення? При стоячной розводці це просто не окупиться: лічильники на кожному опалювальному приладі мало того, що обійдуться з установкою в 15000 рублів за місце, ще й можуть не бути прийняті представниками тепломереж. Стояк і підводка адже теж вносить вклад в обігрів квартири.

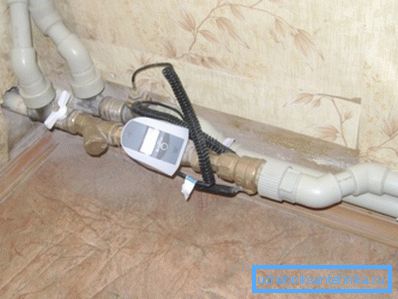

Прилад обліку є сенс ставити лише при горизонтальній розводці, коли в квартиру заходить по одній трубі подачі і обратки опалення.

декор

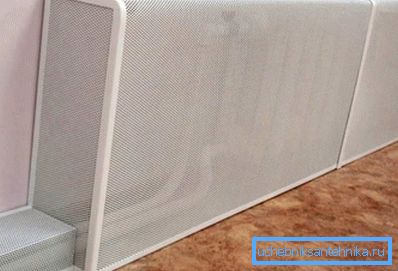

Як приховати опалювальні прилади, стояки і підводки? В ідеалі краще цього не робити взагалі. Будь-кожух на батарею опалення зменшить її тепловіддачу. Компромісом можуть стати фронтальні панелі для батарей опалення, що не перешкоджають руху конвекційних потоків.

Нарешті, якщо вам все-таки хочеться встановити повнорозмірний чохол на батарею опалення, варто дотримуватися кількох простих правил.

• Будь-які накладки і чохли повинні пропускати повітря.
• Суцільні полки зверху неприпустимі.
• Весь декор повинен легко демонтувати.

висновок

Сподіваємося, що наш огляд ринкових пропозицій і наведені в статті рекомендації виявляться корисними читачеві. Прикріплене відео запропонує його увазі додаткову інформацію. Успіхів!
