Біметалічні радіатори: особливості конструкції, вибір,

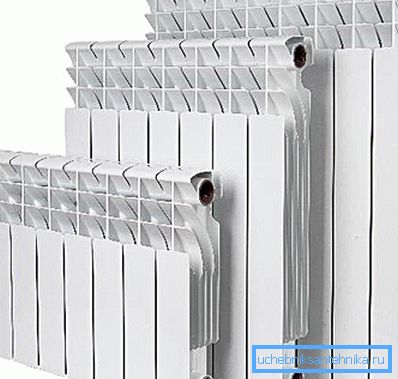

Виробники досить давно стали комбінувати метали для підвищення ефективності опалювальних приладів. Так що саме біметалічні батареї в останні роки стали особливо популярні. Сприяє цьому і широкий діапазон розмірів, в продажу можна знайти як біметалічні радіатори опалення 800 мм, так і невеликі пристрої з міжосьовим відстанню близько 30 см.

особливості конструкції

Ключова особливість будь-якого біметалічного радіатора - використання в конструкції 2 різних металів.

Залежно від того, який саме метал використовувався, можна виділити такі типи батарей як:

• сталь + алюміній. Це можна вважати бюджетним варіантом, трубки колектора виготовлені зі сталі, що дає радіатора непогану міцність;

Зверніть увагу! Такі пристрої особливо чутливі складу теплоносія. Хоч сталь і обробляється з внутрішньої сторони для захисту, але довговічність цього типу батарей все-таки нижче, ніж при використанні інших металів.

• мідь + алюміній. З точки зору довговічності - це відмінний варіант, а завдяки використанню кольорових металів корозія трубках колектора точно не загрожує.

Конструкція в обох випадках залишається однією і тією ж - трубки колектора формують каркас, на який напресовують алюмінієві ребра. Теплоносій проходить через трубки, нагріває їх і тепло швидко поширюється по всій площі оребрения.

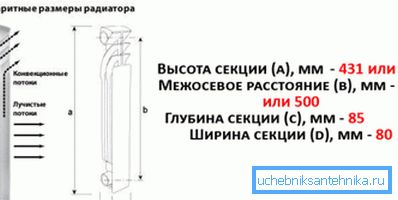

Сучасні біметалічні радіатори обігрівають приміщення не тільки за рахунок прямої теплопередачі, але і за рахунок конвекції. Саме тому вони мають таку форму, завдяки спеціальним направляють прохолодне повітря знизу надходить в радіатор, нагрівається там і виходить через верхню частину опалювального приладу.

Зверніть увагу! Для оребрения може використовуватися не тільки алюміній, але і інші метали. Але за поєднанням вартість / ефективність саме алюміній найкращим за всі інші металів.

Чи є переваги у такій конструкції

Радіатори опалення біметал складніше у виробництві, ніж звичайні, так і на вартості це позначається.

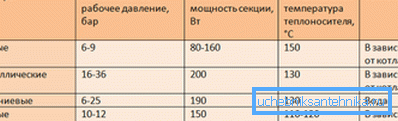

Але це виправдано, адже в результаті покупець отримує солідний набір переваг в порівнянні з класичною чавунної батареєю:

• опалювальний прилад дуже швидко прогрівається (хоча це і не дуже важливо при обігріві будинку, але згадати про це варто);
• при поганій якості теплоносія можна не турбуватися про корозії трубок колектора (при використанні медноалюмініевих моделей);
• в опалювальній системі з використанням біметалевих радіаторів буде використовуватися набагато меншу кількість теплоносія, ніж при установці звичайних опалювальних пристроїв;
• якщо порівняти однакові по тепловій потужності звичайну чавунну батарею і біметалічну, то виявиться що біметалічний радіатор легше в кілька разів, так що можна самостійно встановити повністю біметалічні радіатори опалення без сторонньої допомоги;
• використовувані метали досить пластичні, так що гідроудари в системі опалення не спричинять появу мікротріщин. Та й при установці випадковий удар не стане причиною течі в майбутньому;
• за рахунок розвиненого оребрения площа поверхні такого радіатора вище, ніж у чавунного опалювального приладу. Саме тому тепловіддача його приблизно в 1,5-2,0 рази вище;

• довговічність досягає 25 років, це, звичайно, менше ніж у чавунних, але теж чимало. До того ж - це заявлений виробником термін служби батарей, в реальності вони можуть пропрацювати і 30-40 років.

Істотних недоліків комбінація металів в конструкції батареї опалення практично позбавлена.

Виділити можна лише:

• вартість, все-таки ціна такої батареї буде рази в 2 вище, ніж звичайної з чавуну;
• якщо спробувати заощадити і придбати модель із сталевим колектором, то при спуску води з системи на літо корозія сталі може суттєво скоротити термін служби приладу.

Детальніше про вибір та встановлення біметалевих радіаторів

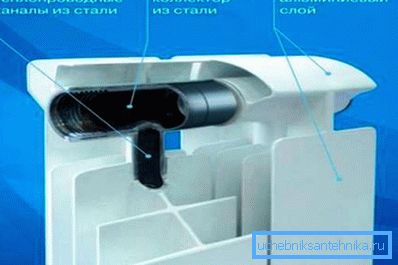

Вибір батарей для будинку взагалі справа непроста, а випадку з біметалічними опалювальними приладами доводиться враховувати ще й ряд додаткових нюансів, наприклад, діаметр вертикальних каналів трубок колектора.

На що звернути увагу при виборі

Незалежно від того, яка саме батарея підбирається, при виборі потрібно звертати увагу на такі параметри як:

• максимально допустима температура теплоносія. Біметалічні опалювальні прилади зазвичай розраховані на максимальну температуру води 110 ° С, при цьому максимальний робочий тиск залежить від виробника. Наприклад, радіатори Global можуть витримати тиск в 35 бар, а ось Royal thermo лише 20;
• потім потрібно дізнатися габарити батареї (докладніше про це нижче);
• також в документації вказується теплова потужність секції, ця інформація допоможе дізнатися, чи вистачить потужності батареї для обігріву будинку;

Зверніть увагу! Теплова потужність вказується для певної температури подачі і обратки. Якщо температури теплоносія на вході і виході з батареї відрізняється, то і тепловіддачу потрібно перерахувати.

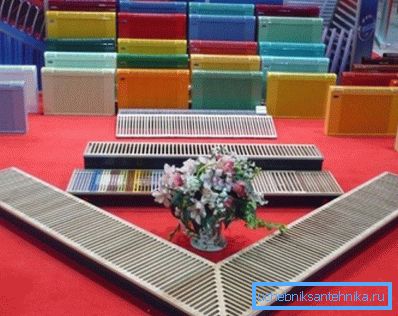

• ну і зовнішній вигляд відіграє значення. В принципі, всі сучасні батареї виглядають стильно і сучасно, при бажанні можна придбати кольорові біметалічні радіатори опалення. Заводська фарбування, як правило, дуже надійна, так що краще трохи переплатити за колір відмінний від білого, ніж намагатися фарбувати радіатор самостійно.

Габарити радіаторів

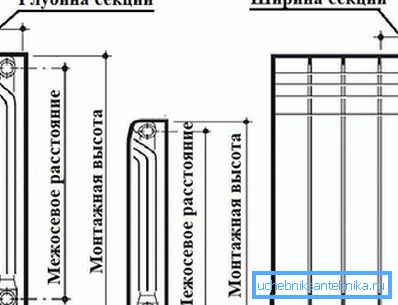

Розміри радіаторів включають глибину, повну висоту і ширину пристрою. Крім цього, враховувати потрібно і міжосьова відстань. Іноді відстань між осями може називатися відстанню між центрами ніпельних отворів.

Зазвичай у маркуванні опалювального приладу вже вказується міжосьова відстань, а повна висота пристрою на 5-7 см вище, ніж ця величина. Відстань між осями біметалевих радіаторів змінюється в діапазоні 200-800 мм, але найпопулярнішими можна вважати моделі в діапазоні 300-550 мм.

Невеликі по висоті опалювальні пристрої підійдуть для заміських котеджів з великими вікнами. Батареї звичайної висоти в таких умовах виглядали б безглуздо і перегороджували б огляд. Для того, щоб зберегти тепловіддачу на потрібному рівні ширина невисоких батарей більше, ніж у звичайних, зазвичай вони розміщуються не в ніші під вікном, а просто біля стіни, завдяки цьому ніщо не заважає тепловіддачі.

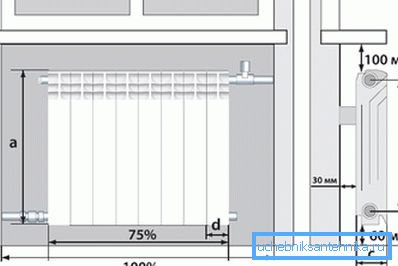

Опалювальний біметалічний радіатор повинен встановлюватися з дотриманням загальних правил установки опалювальних приладів:

• повна висота підбирається з урахуванням висоти ніші під вікном. Повинні бути забезпечені зазори близько 8 см знизу і зверху від поверхні батареї;

Зверніть увагу! З верхньої частини радіатора відстань до батареї можна і збільшити, це тільки покращить конвекцію, але ось зазор до підлоги не повинен превишать10-12 см. В іншому випадку повітря біля підлоги практично не буде прогріватися і людям в приміщенні буде некомфортно.

• при установці своїми руками бажано підбирати радіатор з міжосьовим відстанню, точно відповідним відстані між подає трубою і обраткой. При установці не потрібно буде зводити / розводити труби.

Цілісний або секційний радіатор вибрати

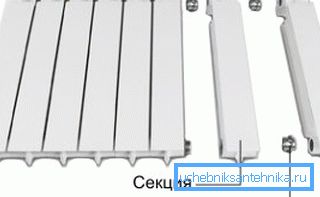

Більшість біметалевих радіаторів випускаються секційними. У таких конструкціях з'єднання окремих секцій забезпечується сталевими ніпелями з різною різьбою. При обертанні ниппеля секції щільно туляться один до одного, а додаткову герметичність забезпечують спеціальні прокладки.

Така модульна конструкція дозволяє уніфікувати виробництво. Виробникові досить випускати секції певного розміру з тепловою потужністю близько 200 Вт. Потім з цих секція можна зібрати опалювальний прилад будь-якої потужності, все залежить від того, скільки саме секцій буде об'єднано.

Недоліком же такої батареї можна вважати підвищену число з'єднань. Через це робочий тиск нижче, ніж у цільних радіаторів, та й ризик протікання при гідроударі вище.

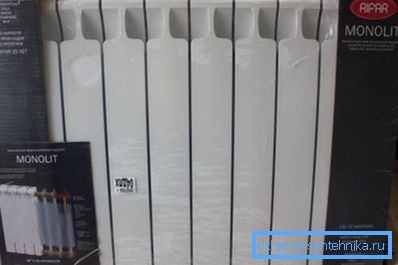

Біметалічні монолітні радіатори опалення являють собою цільну конструкцію, принцип роботи той же, просто колектор виготовляється із цільних трубок, а вже на них напресовують ребра з алюмінію. Це дозволяє збільшити робочий тиск в системі до 100 бар (при тому, що для секційних верхньою межею вважається відмітка близько 35 бар). За іншими параметрами (таким як довговічність, тепловіддача монолітні радіатори нічим не поступаються секційним).

Радіатори якого виробника краще вибрати

Якщо в перший час після появи на ринку деякі виробники допускали промахи при виробництві, то зараз основна маса компаній випускає батареї хорошої якості. Особливою популярністю користується продукція Rifar (Росія), Global і Sira (італійські виробники), непогано себе показали радіатори фірми МАРС (Південна Корея).

Зверніть увагу! Може зустрітися позначення «біметалічні посилені радіатори опалення», під цим терміном розуміється звичайний прилад зі сталі та алюмінію, а згадуючи в назві слово «посилені» виробник просто підкреслює міцність конструкції.

В принципі, характеристики більшості біметалевих батарей можна порівняти: робочий тиск 20-35 бар, температура теплоносія 110-135 ° С, теплова потужність в межах 150-200 Вт. Але при виборі увагу варто звернути й на додаткові параметри, наприклад, діаметр вертикальних трубок колектора.

У старих системах опалення не рекомендується встановлювати опалювальні прилади, у яких діаметр вертикальних трубок становить 6 мм (такі моделі є в переліку продукції італійських виробників). Просвіт може просто забитися, і теплова потужність обігрівача знизиться.

В принципі, при виборі досить знати площу кімнати, щоб приблизно знати необхідну теплову потужність батареї і мати таблицю з характеристиками радіаторів. Цього вистачить для того, щоб самостійно вибрати відповідну модель.

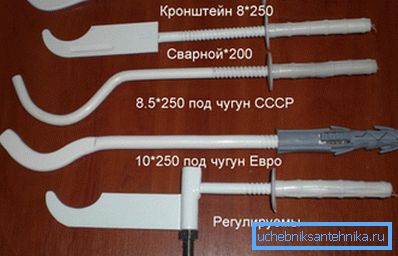

Що стосується комплектації, то в набір крім самого радіатора зазвичай входять і кронштейни для його кріплення. Інструкція по установці вимагає закріплення опалювального приладу на стіні, так що вони будуть дуже доречними. З огляду на малу вагу батареї, підлогові кронштейни застосовуються досить рідко і лише в тих випадках, коли в стіні небажано робити отвори.

На завершення

Навіть найдешевші біметалічні радіатори мають досить високу тепловою потужністю, що дозволяє використовувати їх в бюджетних системах опалення. В іншому поєднання металів різних типів дає відмінний результат - виробникам вдалося добитися високої тепловіддачі обігрівача, знизивши при цьому його вага. Довговічність при цьому залишилася на високому рівні.

На відео в цій статті показано процес побудови та встановлення біметалічного радіатора.
