Чавунні радіатори опалення: конструкційні особливості,

Чавунні радянські радіатори опалення добре знайомі багатьом власникам старих квартир або заміських будинків, в яких опалювальне обладнання не змінювалося більше двадцяти років.

Сьогодні замість старих неохайних батарей можна придбати більш легкі стильні і недорогі опалювальні прилади, призначені для облаштування автономних або централізованих систем.

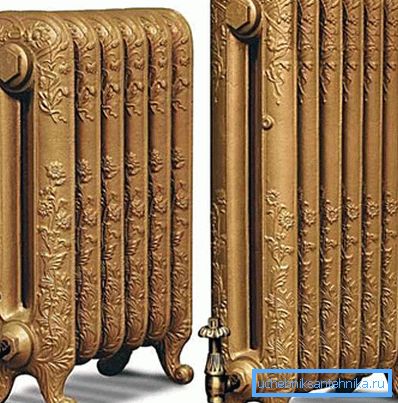

Опалювальне обладнання, декороване під бронзу

Здавалося б, важкі чавунні споруди повністю втратили свою актуальність, але насправді ці пристрої виробляються і до цього дня. Більш того, сучасні чавунні радіатори охоче купуються людьми в різних країнах світу і виявляється, для цього є ряд очевидних причин.

У цій статті ми розповімо про те, що собою являє сучасний чавунний радіатор, і про те, які його перевага і недоліки. На основі відомостей, представлених в цій статті ви зможете зробити відповідний висновок і вирішити, чи варто купувати такі батареї для побудови опалювальних систем чи ні.

Основні відомості

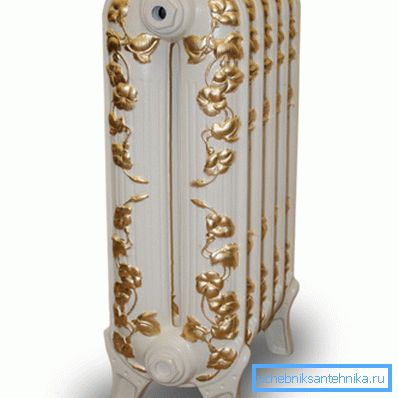

Художнє оформлення термостойкими емалями

Чавунні радіатори на ніжках або їх аналоги, призначені для настінного монтажу, являють собою опалювальні прилади секційного типу. Дані пристрої призначені для експлуатації в системах централізованого опалення в будинках житлового, громадського та виробничого призначення.

Відмітною властивістю цих приладів є значна теплова потужність при відносно компактних габаритах. Вибір даної категорії опалювальних пристроїв для експлуатації в централізованих системах невипадковий, оскільки чавун стійкий до корозії незважаючи на низьку якість теплоносія.

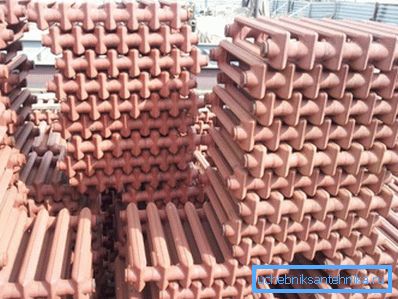

Складування готових батарей

Радіатори, виготовлені з сірого чавуну марки КЧ30-6Ф, міцні і довговічні, так як статистика експлуатації окремих моделей налічує понад 70 років.

Втім, такий ресурс - це унікальний випадок, оскільки вже через 30-40 років відбувається повна деградація міжсекційних прокладок, які потребують заміни. Більш того, протягом трьох-чотирьох десятиліть внутрішні канали, наповнені теплоносієм, стають поцяткована рельєфні.

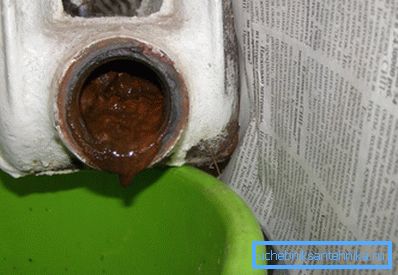

На фото засмічення чавунної батареї

Поява рельєфні викликано наявністю в теплоносії великої кількості мікровзвесей, які протягом довгого часу впливають на внутрішні поверхні подібно абразивним частинкам.

В результаті, шорсткі стінки накопичують на собі різні відкладення і пропускна здатність каналів різко знижується. Тому, вибираючи що придбати сталеві радіатори або чавунні, зверніть увагу на якість теплоносія в системі.

конструкційні особливості

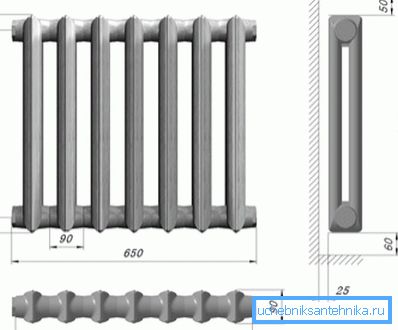

На схемі радіатор чавунний МС 90

Відповідно до числом каналів в одній секції, розрізняються одноканальні і двоканальні види чавунних радіаторів опалення. Від числа і діаметра каналів залежить пропускна здатність опалювальних приладів (обсяг теплоносія, який здатний пройти за певний проміжок часу).

Опалювальні чавунні прилади розрізняються за кількістю секцій і по типорозміру. Стандартна комплектація становить 4-8 секцій з можливістю нарощування. Міжосьова відстань і кількість секцій підбирається відповідно до конфігурації віконного отвору і відстані від цього отвору до статі і відповідно до площі приміщення.

Які чавунні радіатори краще? Кращі характеристики продемонструє правильно підібране за розміром обладнання.

Важливо: Якщо кількість секцій буде перевищувати необхідну норму, в приміщенні буде жарко і доведеться більшу частину часу тримати кватирку відкритою. Справа в тому, що централізована система опалення не передбачає можливості регулювання температури, а тому компенсувати надлишковий нагрів повітря доведеться за допомогою вентиляції. І навпаки, якщо кількість секцій буде недостатнім, в приміщенні буде холодно.

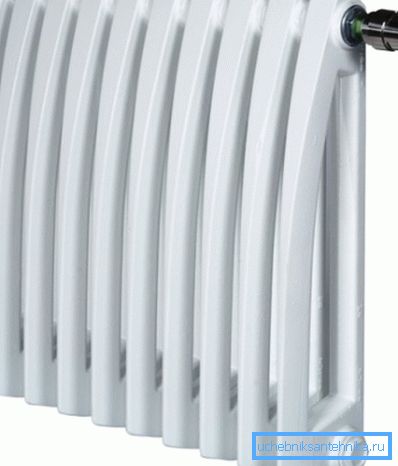

Приклад того, як виглядають сучасні білі чавунні радіатори з нижнім підключенням

При виборі батарей, крім числа секцій необхідно врахувати такі параметри як міжосьова відстань і глибину вироби.

Міжосьова відстань - це відстань від центру верхнього впускного отвору до центру нижнього отвору. У сучасних пристроях яку може становити від 350 до 1500 мм. Глибина секцій становить від 50 до 140 мм.

Різноманітність типорозмірів дозволяє підібрати той пристрій, що буде оптимальним чином відповідати проекту опалювальної системи.

Формула розрахунку кількості секцій

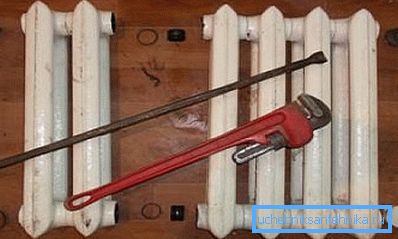

Нарощування секцій і необхідний для цього інструмент

Перед тим як своїми руками встановити радіатори для обігріву приміщень, необхідно розрахувати підходяще кількість секцій.

Важливо: Для того щоб наростити або навпаки зменшити кількість секцій, застосовується спеціальний радіаторний ключ. Ключ протягується під впускний отвір в батареї на необхідну кількість позначок. Кожна відмітка на ключі відповідає ширині секцій, в результаті батарею можна вкоротити або наростити рівно настільки, наскільки це необхідно.

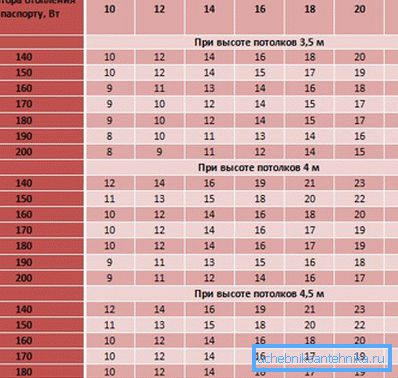

Таблиця розрахунку секцій

Розрахунок ширини опалювальних приладів можна виконати двома способами: за допомогою онлайн калькулятора і самостійно за такою формулою.

За стандартом, для підтримки оптимальної кімнатної температури в приміщенні, опалювальні прилади повинні видавати 100 Вт потужності з розрахунку на 1 м ?. Для обчислень застосовуємо наступну формулу I = S * 100 / P.

У цій формулі

  • I - необхідне число секцій;
  • S - площа в приміщення;
  • P - тепловіддача однієї секції відповідно до паспортних даних вироби.

Для чавунних батарей з міжосьовим відстанню 500 мм величина «P» становить 145 Вт.

Крім раніше перерахованих факторів доцільно врахувати такі моменти як:

  • тип скління, так як різні вікна характеризуються різними параметрами герметичності;
  • кількість зовнішніх стін, так як чим їх більше, тим істотніше тепловтрати;
  • наявність приміщення над приміщенням (мансарда або опалювальний горище);
  • висота стелі в приміщенні (коефіцієнт дорівнює 1 якщо висота стелі становить 2,5 метра);
  • кількість вікон в приміщенні.

Переваги і недоліки

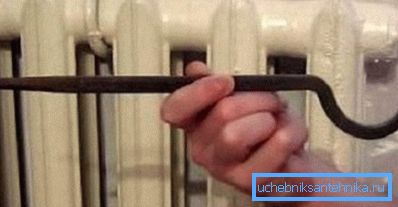

Забійний кронштейн для монтажу важких батарей

Сучасні красиві радіатори опалення чавунні демонструють такі переваги і недоліки, які слід врахувати при виборі відповідного варіанту.

переваги:

  • коррозієстійкості, що особливо актуально стосовно до централізованих систем з низькою якістю теплоносія;
  • висока тепловіддача;
  • висока потужність і, як наслідок, швидкий прогрів повітря в приміщенні;
  • Тривалий ресурс експлуатації (Не менше 25 років);
  • Малий гідравлічний опір;
  • Великий діаметр перетину каналів і, як наслідок, помірне утворення накипу;
  • Можливість вибору необхідної кількості секцій;
  • універсальність установки (На стіну, на підлогу або на підлогу в поєднанні з настінними власниками);
  • Проста інструкція проведення монтажних робіт із застосуванням доступного інструменту;
  • висока ремонтопридатність, за рахунок можливості заміни пошкодженої секції.

недоліки:

  • Висока ціна сучасних моделей, в порівнянні з алюмінієвими і біметалічними аналогами.
  • Велика вага і, як наслідок, недоцільність установки на неміцні стіни. Більш того, так як кожна секція в середньому важить не менше 7 кг, виконати монтаж своїми руками без помічників не вийти.
  • Негладка зовнішня поверхня і як наслідок складності в догляді. Справа в тому, що з такою поверхні складно стирати пил.

Особливості маркування та упаковки

Маркування чавунних радіаторів, виготовлених відповідно до ГОСТ 8690-94 розташовується в нижній бічній частині секцій. Маркування містить відомості про заводі виробнику (товарний знак), крім того в маркуванні вказується рік виробництва і ГОСТ на чавунні радіатори. З іншими параметрами пристрою можна ознайомитися в паспорті опалювального приладу.

Для транспортування і тривалого зберігання чавунні радіатори упаковуються в тару, здатну захистити від попадання атмосферних опадів і від механічних пошкоджень.

висновок

Незважаючи на те, що на ринку представлений широкий асортимент опалювального обладнання, сучасний євро чавунний радіатор залишається затребуваним. Більш того, у багатьох спеціалізованих магазинах сьогодні можна придбати не звичайні нудні «гармошки», а дизайнерські моделі з художнім литвом або розписом.

Залишилися питання, які потребують пояснень? У такому випадку рекомендуємо подивитися відео в цій статті.
