Чавунні радіатори опалення мс-140: технічні характеристики і

На даний момент в нашій країні в якості обігрівального приладу найбільш поширений чавунний радіатор опалення МС-140. Надійність, довговічність і практичність даного пристрою була перевірена на практиці багатьма десятиліттями. Технології виробництва цих батарей вже застаріли, проте вони досі опалюють десятки тисяч жител, адміністративних, офісних, комерційних, виробничих і громадських будівель по всій території Росії.

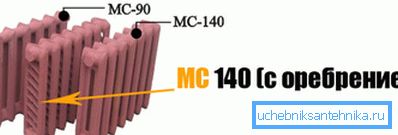

З цими опалювальними приладами наші громадяни знайомі вже дуже давно.

Загальні дані

Пропоновані виробниками батареї відрізняються по числу секцій.

Їх виготовляють:

  • в 10-секційному вигляді;
  • в 7-секційному виконанні;
  • в 4-секційному вигляді.

Зверніть увагу! Різна кількість секцій дозволяє ставити чавунні батареї опалення в кімнатах з різною площею. Тобто ви можете вибрати прилад, який буде оптимально підходити для того або іншого приміщення.

Різновиди батарей марки МС

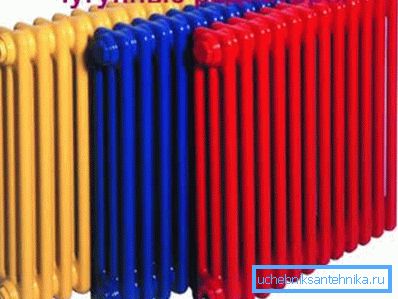

МС-140-500 мають пласку поверхню і пофарбовані в різні кольори.

Щоб витримувати конкуренцію з більш сучасними типами приладів, виробникам чавунних обігрівальних батарей довелося розширювати цю лінійку виробів.

В даний момент на російському ринку представлені нижченаведені моделі.

  1. Чавунні радіатори опалення МС-140-500 виробляє Республіка Білорусь. Це пристрій зазнало кілька удосконалень. Тепер його поверхню, як правило, має плоским видом. Крім усього іншого, виріб поставляється вже пофарбоване в різні кольори.
  2. Батарея МС-140-500 на 7 гріють елементів. Це фронтальна різновид попередньої моделі.
  3. Аналог МС-140-300. Даний прилад відрізняє проміжок між ніпелями в 300 міліметрів.
  4. Модель МС-140-108 не потребує суттєвого догляді і не вимагає постійного технічного обслуговування.

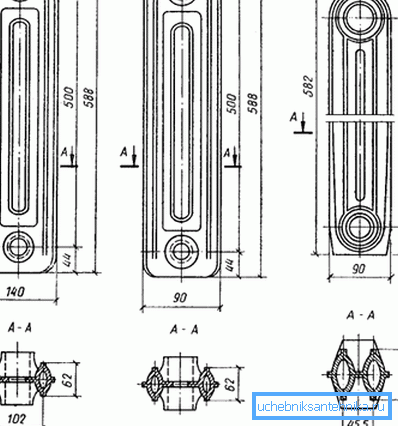

Різниця між різними моделями пристроїв.
  1. Чавунні радіатори опалювальні марка МС-140-180 і 98 мають проміжки між ніпелями в 108 і 98 міліметрів. Виробляються пристрої, як і попереднє, Росією і Україною.

Завдяки такому широкому вибору виробів, власники нерухомості можуть облаштувати опалення в будинку оптимальним чином.

Якості і характеристики

Описувані опалювальні прилади призначені для передачі теплової енергії від опалювальної системи приміщень громадських, житлових, виробничих та ін. Будівель. Розраховані вони на температуру теплоносія до +130 градусів і робоче (надлишкове) тиск середовища до 0,9 МПа. Проводиться продукцію за ДСТУ №31311 / 2005, а також ТУ №4935 / 005/00288372/05.

Переваги чавунних батарей

  1. Високий ступінь стійкості до корозії. Дана якість чавуну пояснюється тією обставиною, що в ході експлуатації на його поверхні наростає «суха іржа». Вона і оберігає матеріал від коррозірованія.
  2. Чавун володіє хорошою зносостійкістю. Бруд і сміття всередині системи йому не шкодять.
  3. Відмінний рівень теплової інерційності. Чавунні батареї, через 60 хвилин після відключення опалення, зберігають близько 30 відсотків тепла. У сталевих аналогів даний параметр становить всього 15 відсотків.
  4. Дуже тривалий термін експлуатації. Якісний прилад здатний прослужити близько 100 років. Виробники ж гарантують 15/25 років безпроблемної служби.

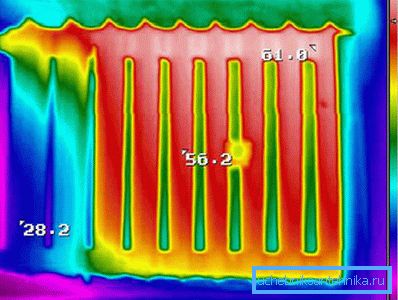

На тепловому фото видно, що частина батареї забилася сміттям, значить, її треба чистити.
  1. Велике перетин внутрішнього простору секцій. Завдяки цьому батареї потребують очищення лише один раз в декілька років.

Зверніть увагу! Чавун, завдяки своїй структурі, не може бути каталізатором електрохімічного типу корозії. Інакше кажучи - матеріал не конфліктує зі сталевими і пластиковими трубами опалення.

  1. Ціна таких опалювальних приладів порівняно невелика.

характеристики радіаторів

Тепер трохи про технічні характеристики даних виробів. Вони у всіх моделей марки МС трохи відрізняються. Як приклад наведемо дані по батареях МС-140-98.

параметр значення
Країна виробник Росія Україна
Температура теплоносія, максимально +130 градусів Цельсія
Робочий тиск, максимально 9 бар
Тиск (обпресувальний) 15 бар
Тип батареї секційний
Кількість каналів в одній секції 2
Об'єм теплоносія в одній секції 1.35 літра
Теплова віддача однієї секції 175 Вт
Маса одного елемента 6.2 кг
Ширина однієї секції 98 мм
Перетин отвори ніпелів 5/4 дюйма
Матеріал прокладок між секціями термостійкий тип гуми
Матеріал пробок і секцій сірий чавун СЧ / 10 (по ГОСТ №1412)
Матеріал для ніпелів ковкий чавун КЧ / 30 / 6Ф (по ГОСТ №1215) або сталь 08 / КП, 08 / ПС (по ГОСТ №1050)
Різьба отвори ніпелів G-1 на 1/4

Зверніть увагу! Інструкція говорить про те, що внаслідок тонкощі товщини стінок радіаторних елементів, заборонено категорично кидати опалювальні прилади. Внаслідок поштовхів при перевезенні, у пристроїв може виникнути ослаблення з'єднань ніпелів.

Виходячи з цього, перед запуском опалювальної системи необхідно своїми руками здійснити опресовування (гідравлічне випробування) батарей. Якщо вони деінде потечуть, в цих місцях необхідно буде затягнути ніпеля.

Прохідна заглушка.

Радіатори завжди укомплектовуються двома заглушками (прохідними) з правого різьбленням і двома пробками (глухими) з лівою різьбою, на півдюйма. За окремим замовленням комплектація може бути змінена.

висновок

Чавунні батареї, незважаючи на те, що зараз застосовуються і більш сучасні прилади, які не втратили своєї актуальності і по нинішній день. Вони надійні, довговічні і досить дешеві. Відео в статті продовжить цю тему.
