Чавунні радіатори: переваги і недоліки, підключення,
Наскільки гарні сучасні чавунні радіатори опалення на тлі альтернативних рішень? В яких випадках виправдано їх використання при монтажі опалювальної системи? Скільки вони служать, і яка кількість тепла віддають? У нашій статті ми постараємося відповісти на ці та багато інших питань.
Достоїнства і недоліки
Для початку порівняємо чавунні опалювальні радіатори з іншими опалювальними приладами, конкуруючим з ними на сучасному ринку. Отже, як співвідносяться їх основні технічні характеристики?
Тип приладу | Робочий тиск, кгс / см2 | Робоча температура, С | Тепловіддача, ват / секція |
чавунний | 9 | 130 | 160 |
Сталевий трубчастий (реєстр) | 25 | 150 | 120 |
алюмінієвий | 16 | 110 | 200 |
Біметалічний (алюміній + сталь) | 25 | 130 | 180 |
Зверніть увагу: наведені значення досить умовні. Розкид показників між реальними приладами обумовлений розміром секції, товщиною її стінок і площею оребрення.
Як легко помітити, характеристики чавунних батарей не вражають: досить середня тепловіддача сусідить з невисокою механічною міцністю. Спробуємо виділити недоліки і переваги чавунних радіаторів.
плюси
- Стійкість до корозії (В тому числі електрохімічної). Чавун добре переносить тривалий контакт з вологим повітрям або насиченої киснем водою. Крім того, він не утворює гальванічних пар ні з одним із застосовуваних у опалювальних контурах металів. Для порівняння: сталеві регістри погано переносять скидання систем опалення на літо; алюміній активно руйнується в загальному контурі з мідними трубами або фітингами.
- довговічність. Заявлений виробниками термін експлуатації чавунних радіаторів опалення - не менше 25 років; фактично ж найстаріші чавунні опалювальні прилади служать вже друге століття. Як правило, мотивом для їх заміни стають змінилися естетичні вимоги або злежаний в секціях мул, який важко видалити звичайною промиванням.
- Низький гідравлічний опір. Колектори і канали секцій досить широкі, щоб не затримувати протікає через них з мінімальним натиском воду. Завдяки цій властивості системи опалення з чавунними радіаторами можуть працювати не тільки з примусовою, а й з природною циркуляцією - за рахунок конвекції нагрівається котлом води.
- Велика маса і солідний внутрішній обсяг секції забезпечують значну теплову інерційність системи. Нагрівшись, контур буде остигати досить повільно. Це властивість дуже до речі при використанні твердопаливного котла: падіння температури в приміщенні між розпалювання буде мінімальним.
- Нарешті, ціна чавунної секції вітчизняного виробництва істотно нижче, ніж сталевий або біметалічною, і приблизно на одному рівні з алюмінієвої.
Уточнимо: виробництво чавунних радіаторів налагоджено як в самій Росії, так і в країнах ближнього зарубіжжя. Логістика і митні збори можуть змістити баланс реальних цін в ту або іншу сторону.
мінуси
- Чавун порівняно крихкий. Він боїться не тільки високого внутрішнього тиску, а й механічних впливів. Втім, це означає в основному жорсткі вимоги до техніки навантажувальних робіт.
- Значні маса і внутрішній обсяг секцій мають зворотний бік: батареї вимогливі до якості кріплення і можуть монтуватися виключно на капітальну стіну.

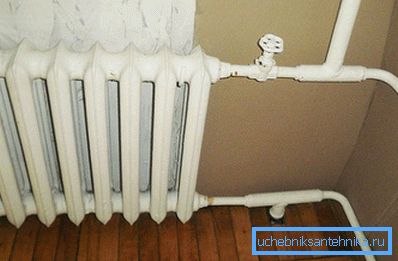

- Зовнішній вигляд сучасних чавунних батарей далеко пішов від незграбних виробів радянського зразка, але все ще помітно поступається алюмінієвим або біметалічним опалювальних приладів.
Зважуємо за і проти
Чавунні батареї ідеальні для автономного контуру з твердопаливним котлом. Опалення дачі чавунними радіаторами - відмінна ідея, а ось від їх використання в системах центрального опалення, незважаючи на довгий стаж використання чавуну саме в цій якості, хочеться застерегти.
підключення
фітинги
Як правильно підключити чавунну батарею своїми руками? Традиційно для підключення опалювальних приладів використовуються згони на підводках; з'єднання забезпечується прохідний радіаторної пробкою і контргайкою. Герметичність з'єднання надає підмотка сантехнічним льоном (бажано - з фарбою або силіконовим герметиком).
Інструкція по монтажу радіатора виглядає наступним чином:
- На довгі різьби підводок послідовно навертаються контргайка і пробка;
- Радіатор вивішується таким чином, щоб підводки були соосни його колекторам і заходили в них на 2 - 3 сантиметри.
- Пробки підмотувати і сгоняются по підводках, вкручуючи в різьблення крайней секції.
- Потім вони підтискаються контргайками - теж, зрозуміло, з підмоткою.

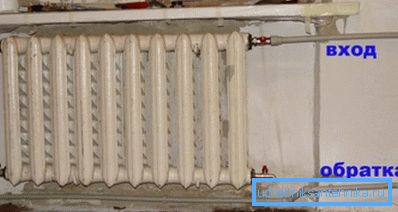

Останнім часом, однак, для монтажу куди частіше стали використовуватися американки - роз'ємні фітинги з накидними гайками.
У цьому випадку монтаж виглядає інакше:
- Кран з американкою монтується на підводці співвісно колектору батареї.
- Відповідна частина американки вкручується в прохідну радіаторну пробку.
- Накидна гайка нажівляется і підтягується розвідним ключем з помірним зусиллям.
Корисні дрібниці
При монтажі корисно пам'ятати декілька речей.
ККД чавунних радіаторів (назвемо так ставлення їх реальної теплової потужності до паспортної) буде максимальним при наступних схемах підключення:
- При кількості секцій до 10 - бічний;
- При кількості секцій понад 10 - діагональної.
Замулювання батареї можна уникнути, підключивши її за схемою знизу вниз. Безперервний рух теплоносія через нижній колектор не дасть відкладенням затримуватися в ньому. В інших випадках нижню глуху пробку бажано забезпечити промивання краном.
Зверніть увагу: це відноситься до тих випадків, коли чавунні опалювальні прилади працюють в системі ЦО. В автономному контурі все суспензії швидко збираються в грязьовики і надалі проблем не створюють.
До речі про заявленої потужності: виробники приводять її значення для дельти температур між теплоносієм і повітрям в опалювальному приміщенні в 70 градусів (наприклад, 90 / 20С). Зменшення дельти вдвічі тягне за собою, як нескладно здогадатися, дворазове падіння тепловіддачі.
міжсекційні течі
Основна проблема чавунних батарей - міжсекційні течі. Паронітові прокладки між секціями після численних циклів нагріву та охолодження (і супутніх їм розширення і стиснення секцій) втрачають еластичність, і при черговому падінні температури на одному з колекторів виступає волога.
Проблема вирішується трьома способами:
- Скиданням системи опалення на літо. Термін служби чавунних радіаторів опалення від контакту з вологим повітрям практично не зменшиться.
- Підтяжкою проблемного ніпеля. Для цього при скинутому контурі розкривається глуха пробка радіатора, і через неї в колектор заводиться радіаторний ключ - розплющений на одному кінці сталевий пруток. Ніпель доворачивать проти годинникової стрілки (з боку глухий пробки різьблення завжди ліва).
- При великій кількості течі радіатор повністю перебирається з заміною всіх прокладок. При відсутності в продажу штатних паронітових виробів прокладки можна нарізати з непотрібною автомобільної камери.

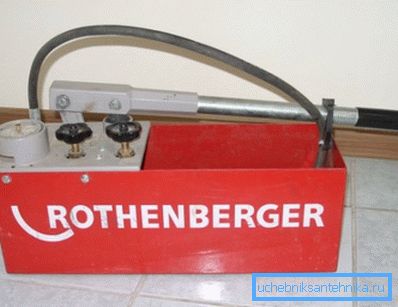

Після будь-якої розгерметизації чавунна батарея обов'язково перевіряється під тиском або опресовується ручним насосом.
Яким тиском обпресовують чавунні радіатори в побутових умовах? Як правило, трохи більшим робочого тиску контуру. Для автономної системи досить 3 кгс / см2, для ЦО бажано провести випробування на 6 кгс / см2.
висновок
Як бачите, не дивлячись на солідний вік, опалювальні чавунні радіатори залишаються затребуваними в сучасних опалювальних системах. Дізнатися більше про їхні особливості читачеві допоможе відео в цій статті. Успіхів!
