Чи вигідна поповерхова двотрубна система опалення

В даний час використовується як двухтрубная, так і однотрубна система опалення двоповерхового будинку, причому у кожної з них, як це часто трапляється при порівнянні, є свої позитивні і негативні сторони, якими керуються при виборі. Як би там не було, будь-який з цих контурів застосовується для подачі гарячої води в радіатори.

Причому ці системи застосовні і при більшій кількості поверхів - найголовніше, це забезпечити належне тиск для циркуляції. І, все-таки, давайте розглянемо плюси і мінуси обох контурів, а в допомогу до сказаного продемонструємо вам відео ролик на тему.

радіаторні контури

Переваги радіаторних контурів

• Напевно, основною перевагою одноконтурного або двоконтурного радіаторного опалення є його широка популярність для всього населення, відносна простота установки і гідний обігрів приміщення, що підтверджується багаторічним досвідом використання. Сама схема тут досить проста, тому, ви можете побачити подібні розводки практично у всіх житлових і громадських багатоповерхових будівлях, промислових підприємствах, школах лікарнях і так далі.

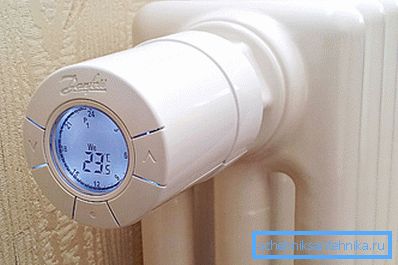

• Але крім простоти, тут є і свої принади, наприклад, на кожен окремий радіатор можна встановити терморегулятор, як на фото вгорі, і це дозволить створювати окремий мікроклімат в кожній кімнаті, хоча загальна температура подачі води буде однаковою. Крім того, в наш час практикується монтаж кранів перед кожною батареєю, що дозволяє замінювати її, не зливаючи воду з усією системи.
• Зараз в основному можна зустріти два види контурів зі сталевих і поліпропіленових труб, хоча останнім часом поліпропілен все впевненіше займає лідируючі позиції, витісняючи метал. Але самі радіатори все одно роблять з металу, і вони бувають з чавуну, сталі, алюмінію і біметалу (сталь з алюмінієм).

одноконтурні системи

Примітка. У будь-якому випадку, будь-то однотрубний або двотрубний контур, при розведенні опалення використовуються дві труби - подає і зворотна. Різниця полягає в схемі підключення радіаторів.

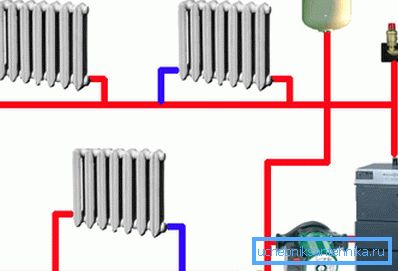

Отже, давайте розберемося, в чому полягає однотрубна схема опалення двоповерхового будинку (або будь-якого іншого) і оцінимо її переваги і недоліки. Як ви бачите на верхньому зображенні, контур закільцьованим на опалювальному котлі (це також може бути піч з водяним котлом і врізаним в систему циркуляційним насосом), а радіатори врізані в неї обома відводами.

Тобто, з якої труби теплоносій надходить в батарею, в ту ж трубу він і повертається, тільки кількома сантиметрами далі (саме підключення може бути нижнім, як на схемі, верхнім і діагональним).

При цьому для підключення радіаторів зовсім не обов'язково, щоб з боку подачі або повернення контур знаходився в горизонтальному положенні, це також може бути і стояк - все залежить від планування будинку і будь-яка інструкція тут недоречна.

Даний метод монтажу опалення вигідна своєю дешевизною, так як на облаштування витрачається менше матеріалу, що в свою чергу, знижує трудові витрати. Зниження довжини магістралі, що завжди спостерігається при такій схемі розводки, веде до зменшення теплоносія в системі, що дозволяє витрачати менше енергії на опалення.

Відразу можна зробити застереження, що найбільший ефект можливий тільки при наявності в одному контурі трьох-чотирьох радіаторів, хоча деякі стверджують, ефект можливий і при п'яти одиницях, головне, щоб дотримувалися належне тиск в системі. Проблема полягає в тому, що на кожній дільниці підключення теплоносій розбавляється більш холодною рідиною і через кілька точок його охолодження вже помітно навіть при обмацуванні радіатора рукою.

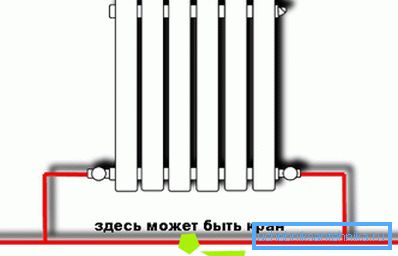

Через втрату температури теплоносія в деяких випадках мешканці врізають запірні крани в магістраль між відводами радіатора, щоб рідина циркулювала безпосередньо по секціях. Це, звичайно, підвищує температуру на кілька градусів, але тоді ситуація з наступними точками стає ще гірше.

Примітка. Якщо ви дуже хочете монтувати в двоповерховій будівлі саме одноконтурну систему, то краще за все на кожну групу з 3-4 радіаторів монтувати окремий стояк за принципом колектора.

двоконтурні системи

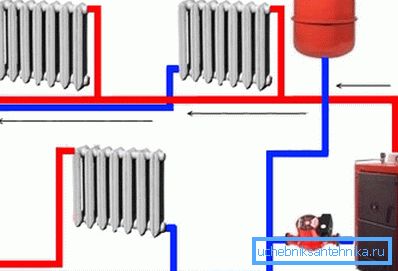

Але найчастіше при монтажі опалення використовують двоконтурні системи, незважаючи на те, що ціна їх монтажу і матеріалу на облаштування виходить набагато вище. Основна перевага такої системи полягає в тому, що вся гаряча вода рухається по одному і тому ж контуру, що не розбавляючи по шляху, а просто віддаючи частину обсягу на кожній точці, що при наявності досить тиску ніяк не впливає на температуру навіть самих відокремлених радіаторів (див .також статтю Двотрубна або однотрубна система опалення - вічне питання).

На самому останньому радіаторі цикл закінчується, і теплоносій через нього по відводи надходить в трубу повернення, до якої вже не підключається жоден прилад - вода прямим ходом повертається в нагрівальний казан.

Звичайно, в такій комбінації виходить більше труб, отже, збільшується об'єм рідини, яку потрібно нагрівати. Але щоб заощадити енергоресурси, ви можете зробити контур з поліпропілену і утеплити його в потрібних місцях, так тепловтрати будуть мінімальними.

висновок

На закінчення хотілося б звернути увагу на два моменти, з якими вам обов'язково доведеться зіткнутися при монтажі опалення в двоповерховому будинку своїми руками.

1. По перше, подачу завжди слід починати зверху, в даному випадку, з другого поверху.
2. По-друге, додатковий циркуляційний насос завжди врізається в трубу повернення, найчастіше у котла, хоча бувають винятки.

Ці дві дрібниці оптимізують циркуляцію теплоносія.
