Двоконтурна система опалення: конструкція, особливості,

Є дві найважливіші умови комфортності житла: наявність опалення та гарячого водопостачання. Для забезпечення цих умов можна використовувати окремі системи, а можна встановити двоконтурний котел. Ми розповімо, чим відрізняється одноконтурна і двоконтурна система опалення, які особливості і переваги двоконтурного опалення.

Опалення з двома контурами

Принцип дії і пристрій котла

В першу чергу ми хочемо дати визначення двухконтурной системи, а також розглянути принцип її дії.

Зверніть увагу! Двоконтурною називають таку систему, в якій поєднані функції опалення та гарячого водопостачання шляхом організації двох незалежних контурів з різною температурою води.

Треба розуміти, що температура теплоносія в системі опалення досягає 95 градусів, тоді як температура гарячого водопостачання згідно з пунктом 2.4 СанПіН 2.1.4.2496-09 становить 60 градусів. Це означає, що теплогенератор буде працювати в різних режимах.

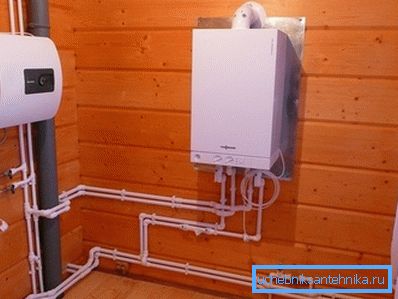

Як правило, двоконтурний котел має один замкнутий теплообмінник опалення і один проточний теплообмінник гарячого водопостачання.

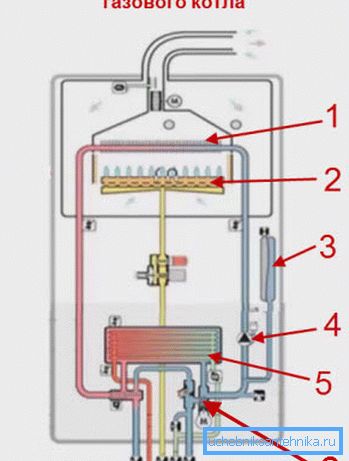

Отже, розглянемо принцип дії пристрою:

• Теплоносій надходить в теплообмінник (1), де нагрівається від газового пальника (2) і направляється в систему опалення під дією циркуляційного насоса (4), таким чином здійснюючи круговий рух в замкнутому опалювальному контурі;
• При включенні гарячого водопостачання спрацьовує триходовий кран (6), і теплоносій починає циркулювати через теплообмінник (5) всередині котла, при цьому в систему опалення він не надходить;
• Водопровідна вода надходить в теплообмінник (5), де нагрівається від теплоносія і направляється в систему гарячого водопостачання;
• Внутрішній малий контур також замкнутий і забезпечений розширювальним баком (3), що компенсує розширення теплоносія при нагріванні.

Зверніть увагу! Ми бачимо, що агрегат працює за принципом «або-або», тобто коли працює ГВС, теплоносій не гріє батареї опалювальної системи. Тривале використання гарячого водопостачання може привести до помітного охолодження батарей і зниження температури в будинку.

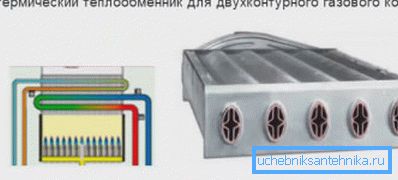

Також можливий варіант роздільними теплообмінниками, в якому поєднані два контури. За зовнішньої сорочці циркулює теплоносій, а за внутрішніми трубках - гаряча вода ГВП. При цьому вода з полум'ям пальника не контактує, і при закритому крані НЕ закипає.

Зверніть увагу! Застосування роздільними теплообмінниками дозволяє використовувати опалення та водопостачання одночасно.

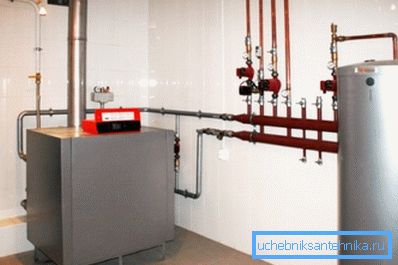

Нарешті, існують двоконтурні котли з вбудованим бойлером непрямого нагріву, проте вони громіздкі і вимагають організації фундаменту.

 Відмінності від одноконтурной системи

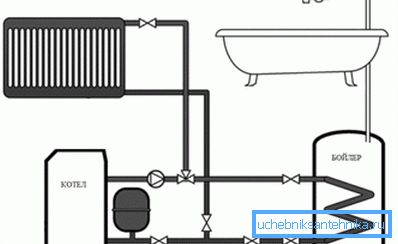

Чим же відрізняється двоконтурна і одноконтурна система опалення, адже одноконтурна схема також може забезпечити нагрів води? Давайте подивимося, як влаштована робота одноконтурного котла з ГВП:

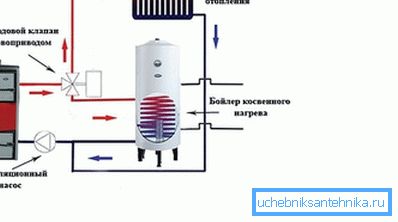

Як бачимо, тут схема інша: котел гріє теплоносій, який циркулює в системі опалення. Однак від загальної мережі трубопроводу відведено окремий контур, який живить бойлер непрямого нагріву.

Коли вода в бойлері остигає, термостат подає сигнал сервоприводу, який перемикає триходовий клапан, і теплоносій починає надходити не тільки в систему опалення, але і в теплообмінник бойлера, де нагрівається вода для ГВП. Це нагадує роботу роздільними теплообмінниками, тільки в цьому випадку він не поєднаний, а розділений на дві окремі частини.

Зверніть увагу! Така схема надійніше, проте ціна котла з бойлером буде відчутно вище, ніж вартість одного двоконтурного агрегату. В цьому і полягає головна відмінність, крім того, для установки бойлера знадобиться додаткове місце.

Правила установки обладнання в котельні

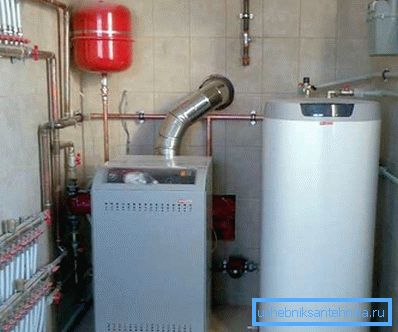

Для правильної роботи опалення необхідно організувати тепловий пункт або котельню.

Незважаючи на системи автоматичного управління і захисту, встановлені в сучасних котлах, інструкція вимагає виконання ряду правил при облаштуванні котельні:

• Для установки обладнання необхідно виділити окреме приміщення площею не менше 4 квадратних метрів. У цьому приміщенні повинно бути хоча б одне невелике вікно і нормальний дверний проріз. Найчастіше котельню влаштовують в підвалі або господарському приміщенні першого поверху, але можна винести її і в окрему споруду;

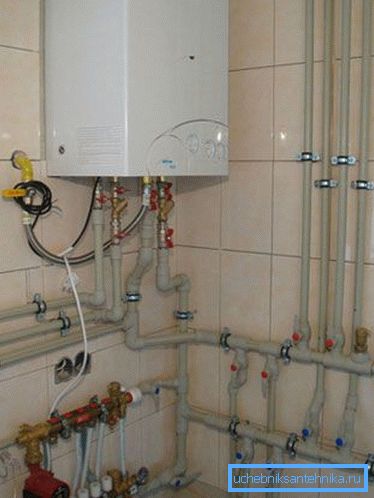

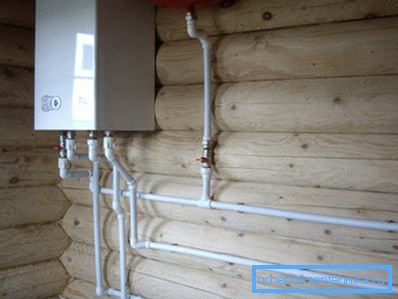

• Оздоблення котельні повинна бути виготовлена ​​з негорючих матеріалів: плитки, штукатурки і т.д .;
• Для нормальної роботи обладнання та безпеки опалювача в котельні повинен бути нормальний приплив повітря. Для цього в стіні роблять закриваються продухи;
• Вихід вихлопних газів здійснюється через окремий димохід, виводити його в витяжку системи вентиляції неприпустимо з техніки безпеки;
• Пол під котлом накривають сталевим листом не менше 1 м2;
• Вихід димоходу піднімають вище рівня гребеня даху на метр.

Зверніть увагу! Правила облаштування теплового пункту слід виконувати неухильно для вашої ж безпеки. У разі використання газового обладнання необхідно ознайомитися з технікою безпеки і правилами експлуатації.

Переваги і недоліки

Тепер розглянемо плюси і мінуси використання системи з подвійним контуром.

Почнемо з позитивних моментів:

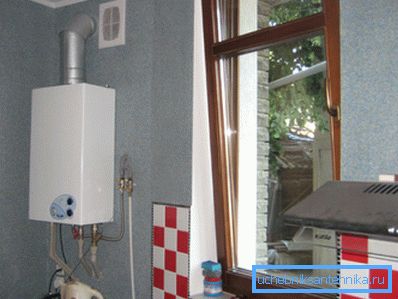

• Досягається помітна економія простору в будинку: за рахунок відсутності додаткового бойлера розміри котельні можна зробити меншими. Це особливо актуально для невеликих будинків, де місця і так мало. У разі будівництва спеціальної прибудови для теплового пункту додається економія коштів і матеріалів;
• Вартість двоконтурного агрегату відчутно нижче вартості котла з бойлером або двох котлів;
• Підключення другого котла або бойлера непрямого нагріву значно ускладнює монтажні роботи, вимагає додаткової арматури та трубопроводу, засобів автоматики і контролю;
• У разі використання газу вам не знадобитися підключати два пристрої з отриманням дозволів і пуско-налагоджувальними роботами, які слід проводити за допомогою фахівців.

Зверніть увагу! Основним критерієм вибору таких пристроїв є економія місця і засобів. У народі такі агрегати прозвали «котли для бідних», але, як відомо, бідність - не порок.

 Тепер обговоримо негативні сторони даної схеми:

• Пристрої з проточним нагрівом води не дуже зручні в експлуатації: досить складно регулювати температуру води, особливо при зміні напору. Цей ефект знаком власникам газових колонок старого зразка;
• Коаксіальний теплообмінник може працювати або на обігрів, або на опалення. Це призводить до того, що при тривалому використанні ГВС будинок може помітно охолонути;
• При поломці суміщеного теплообмінника опалення працювати не зможе до його заміни;
• Нагрівання проточної води вимагає дворазового збільшення потужності, а це призводить до збільшення габаритів і маси виробу;
• Електричні котли в режимі нагріву проточної води будуть також працювати з подвійною потужністю, а це зажадає підключення до трифазної мережі 380 В, яка є далеко не скрізь.

Зверніть увагу! Очевидно, що схема досить суперечлива, і вирішувати тут тільки вам. Звичайно, якщо покупка більш зручного і дорогого обладнання для вас непосильна, то вибір тут передбачуваний.

Способи підвищення теплової інерції системи

Якщо зими у вашому регіоні холодні і ви стурбовані тим, що при використанні ГВС батареї будуть остигати, ми дамо вам кілька порад, як цього уникнути. Само собою, в першу чергу необхідно подбати про гарну теплоізоляції стін і вікон, покрівлі та підлоги, але мова не про це.

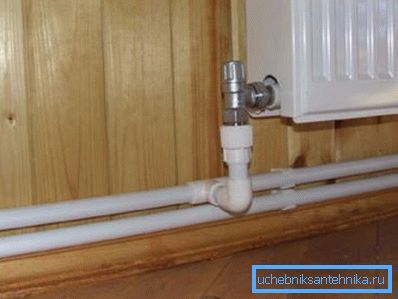

Єдиний спосіб зупинити охолодження теплоносія - це підвищення його теплоємності. Цього можна домогтися збільшенням обсягу теплоносія за рахунок використання труб більшого діаметра.

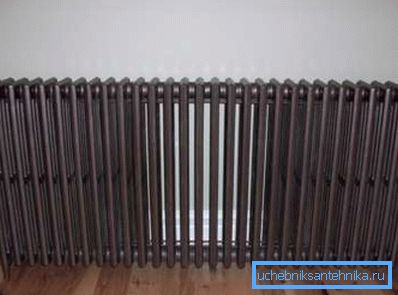

Крім того, можна використовувати масивні чавунні батареї з напільного установкою. Такі опалювальні прилади остигають дуже довго, так як їх маса може досягати 100 кг.

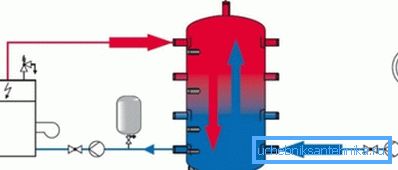

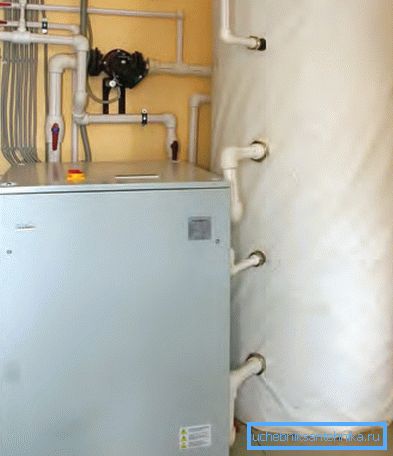

Нарешті, як уже було сказано, можна вбудувати в систему тепловий акумулятор - бак на кілька сотень літрів (до 2000), включений між котлом і системою опалення. Однак це нівелює всі переваги схеми: вона стане дорожче і буде займати зайве місце.

Зверніть увагу! При раціональному використанні гарячої води проблема охолодження батарей не дуже актуальна, тому що для того, щоб будинок сильно охолов, необхідно приймати душ кілька годин.

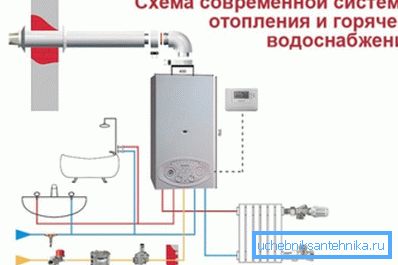

Підключення газового обладнання

Зверніть увагу! Проводити підключення газової магістралі своїми руками суворо заборонено. Це загрожує високими штрафами і досить небезпечно. Тому для того, щоб налагодити роботу газового котла, вам доведеться виконати певний порядок дій.

Спочатку необхідно звернутися в БТІ і внести зміни в план будинку з внесенням відповідних позначок і позначенням котельного приміщення. Також зміни вносять в техпаспорт об'єкта.

Потім необхідно звернутися в газову службу і подати заяву на підключення котла. Знадобитися надати технічний паспорт обладнання.

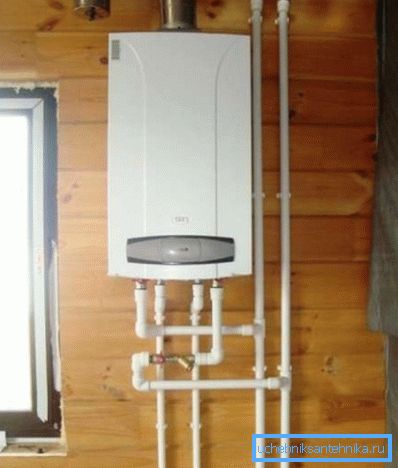

Після цього слід провести установку устаткування і монтаж всієї системи, крім підключення газової магістралі. Лічильник газу повинен бути також встановлений і опломбований.

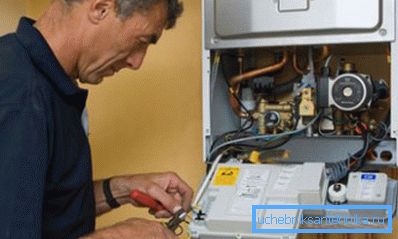

Тепер запрошуємо фахівця газової служби, який підключає котел до магістралі. Паралельно подаємо заявку інспектору на введення обладнання в експлуатацію.

Нарешті, інспектор перевіряє правильність підключення, оформляє дозвільні документи і в разі якщо претензій немає, пускає в систему газ.

висновок

Двоконтурна схема опалювальної системи - це непогане рішення для ощадливих господарів і власників невеликих будинків. Сучасні моделі працюють цілком задовільно і надійно.

Відео допоможе вам наочно в цьому переконатися.
