Двоконтурні котли опалення - гарантія тепла в будинку

Далеко не завжди системи централізованого опалення і подачі гарячої води працюють бездоганно. Набагато частіше спостерігаються ситуації, коли температура води в батареях залишає бажати кращого, та ж проблема зустрічається і з гарячим водопостачанням. Двоконтурний опалювальний котел стане справжнім порятунком в цій ситуації.

Що дає установка котла

Найголовніше досягнення - незалежність від роботи гарячого водопостачання і централізованого опалення. Головне, щоб зберігалася подача холодної води, а її підігрів забезпечить котел.

Двоконтурний котел опалення дає такі переваги як:

• котли займають не так вже й багато місця, тому можуть бути встановлені навіть в невеликих міських квартирах, де дефіцит вільного місця - звичне явище. Під них не потрібно відводити окреме приміщення;

• переважна більшість сучасних моделей забезпечуються пристроями регулювання роботи опалення. За рахунок цього вдається домогтися оптимального мікроклімату в квартирі;

Зверніть увагу! Крім регулювання роботи опалення, досягається ще й суттєва економія на вартості опалення.

• безпеку після установки котла вдома не зменшується, виробники використовують багатоступеневий захист пристрою від перегріву, так що навіть при виході з ладу пальник просто відключиться і нічого страшного не станеться.

Є й кілька невеликих недоліків:

• гаряча вода почне надходити не відразу, а через якийсь час, це характерно для проточного гарячого водопостачання. Справа в тому, що двоконтурний опалювальний котел повинен швидко встигнути підігріти проходить через трубу холодну воду, а це займе якийсь час;

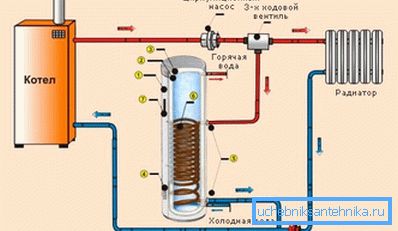

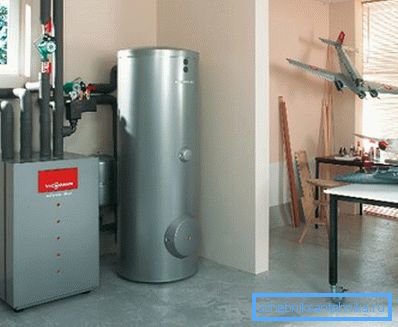

Зверніть увагу! Якщо потреба в гарячій воді велика, то має сенс зупиниться на накопичувальної схемою гарячого водопостачання (ГВП). В такому випадку встановлюється бойлер, в якому зберігається кілька десятків літрів гарячої води.

• при використанні його для ГВП подача гарячої води здійснюється тільки в одній точці водорозбору. Якщо площа квартири / будинку велика, це не дуже зручно;
• обв'язка двоконтурного котла опалення складніше, ніж одноконтурного.

Класифікація двоконтурних котлів

Класифікація таких пристрій може виконуватися за кількома ознаками, наприклад, за типом розпалу, способу монтажу, виду палива і т. Д. Перед вибором конкретної моделі непогано було б хоча б в загальному вигляді ознайомитися з видами подібних пристроїв.

За способом монтажу можна виділити:

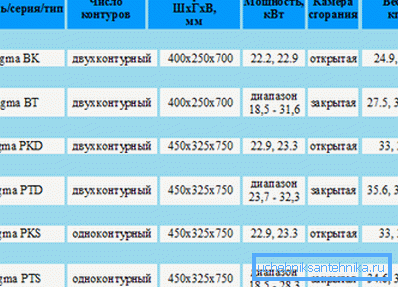

• настінні моделі - часто використовуються в міських квартирах;

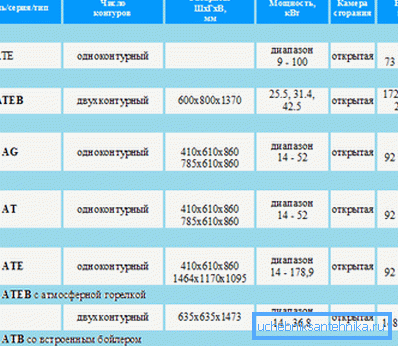

• підлогові аналоги - відрізняються більшою потужністю, але і місця займають не в приклад більше. Такі моделі найчастіше використовуються в приватних будинках і під них виділяють окреме приміщення.

Двоконтурні опалювальні котли можна класифікувати і за типом роботи:

• з відкритою камерою згоряння (друга назва - атмосферні) - відрізняються низькою вартістю, але і ККД невисокий, температура газів на виході складає близько 1000 ° С. Повітря для горіння палива забирається прямо з приміщення де котел і встановлений;
• турбовані моделі - тут камера вже закритого типу і згоряння палива відбувається з більшою ефективністю;

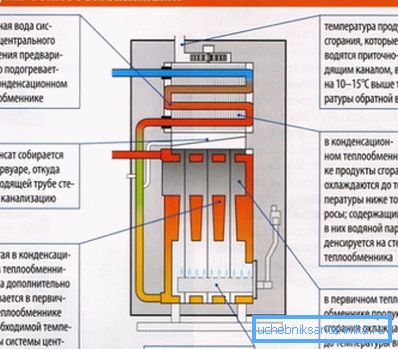

• конденсаційні котли - на сьогоднішній день з точки зору ефективності, мабуть, кращий варіант. На виході гази мають температуру вже близько 500 ° С, тобто ККД пристрою вище (за даними виробників приблизно на 30% в порівнянні з атмосферними аналогами). Єдиним недоліком можна вважати вартість, ціна конденсаційної моделі може в кілька разів перевищувати вартість «атмосферника».

За типом розпалу можна виділити:

• моделі з електронним розпалом, в цьому випадку автоматика контролюватиме процес роботи пальника виходячи з температури теплоносія;
• і пристрої, в яких розпал виконується за допомогою пьезо. Головним достоїнством можна вважати незалежність від електрики, такі пристрої найчастіше застосовують на дачах і в заміських будинках, де можуть бути перебої з подачею електроенергії.

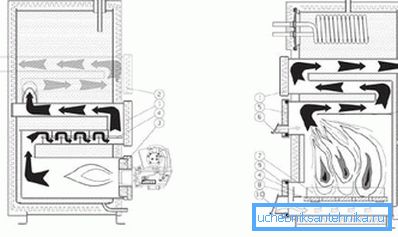

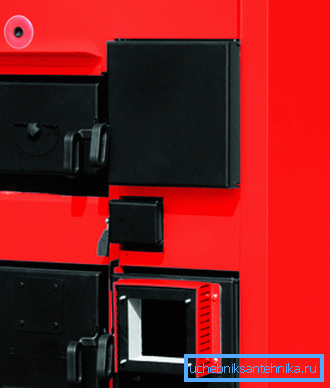

Окремо стоять двоконтурні комбіновані котли опалення. Такі пристрої призначені для використання відразу 2 видів палива. Використовуються такі зв'язки як дрова-газ, газ - дизпаливо, дрова - дизпаливо, газ - електрику і т. Д. Основна відмінність від звичайних пристроїв полягає в тому, що передбачено відразу 2 камери згоряння (по одній на газоподібне і твердо паливо).

Також досить часто додатково обладнуються електротенов, правда, електрику в такому випадку виступає в ролі страховки, а не основного джерела тепла. При заміні палива досить просто змінити пальник, це робиться своїми руками без виклику фахівців.

Зверніть увагу! До таких пристроїв можна підключити не одну опалювальну систему, адже виходів кілька. Так що роботу 2 і навіть більшого числа опалювальних контурів цілком можна забезпечити одним двопаливними котлом.

Детальніше про будову та принцип роботи двоконтурного котла

У двох словах принцип роботи будь-якого котла можна описати досить просто. Паливо згорає, вивільнена при цьому енергія використовується для нагріву води, яка потім подається або в труби опалювальної системи, або в трубопровід ГВП. Це досить спрощений підхід, так що має сенс розглянути роботу і пристрій котла докладніше.

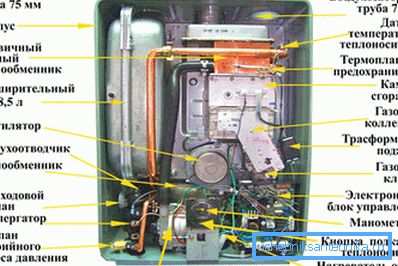

Пристрій 2-контурного котла

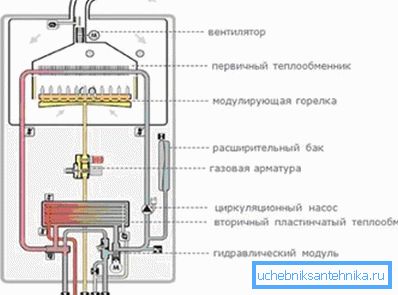

Характерна особливість такого пристрою - наявність 2 теплообмінником, один з яких використовується для підігріву теплоносія, а другий - для забезпечення потреб ГВП. На ринку вибрати можна з 2 варіантів:

• опалювальні двоконтурні котли з 2 роздільними теплообмінниками (первинним і вторинним). Первинний складається з мідних трубок з ребрами з мідних пластинок - потрібна максимальна тепловіддача при невеликій площі, тому використовується тільки мідь. Вторинний - використовується для ГВП;

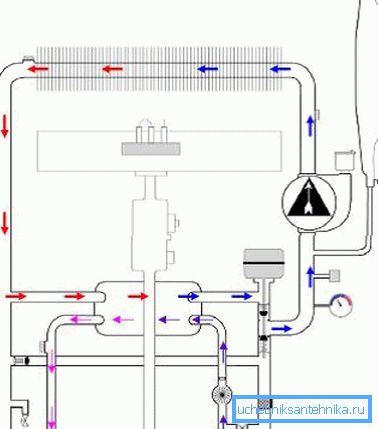

• в деяких моделях використовується схема «труба в трубі», тобто всередині труби великого діаметра (по ній рухається вода для потреб опалення), знаходиться трубка меншого діаметру, по ній рухається вода для ГВП.

Як працює 2-контурний котел

Регулювання режимів роботи котла виконується за допомогою трехховодого клапана, який відповідає за те, куди піде гаряча вода - в систему опалення або в трубопровід ГВП.

Можливі 2 режими роботи:

• в режимі опалення будинку при згорянні палива нагрівається первинний теплообмінник, а клапан блокує надходження води в трубу гарячого водопостачання;
• в режимі ГВП все відбувається з точністю навпаки - теплоносій системи опалення на час перестає підігріватися, а вся гаряча вода йде в систему ГВП.

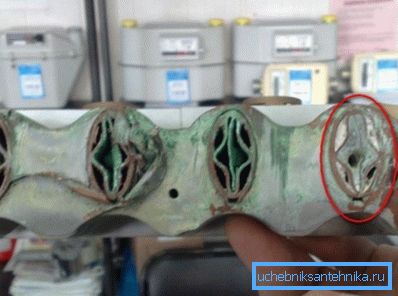

З огляду на такий режим роботи котла, доцільніше зупинитися на моделі з 2 роздільними теплообмінниками. Справа в тому, що це просто полегшить ремонт. Згодом склад водопровідної води зробить свою справу і теплообмінник доведеться міняти, в разі, якщо їх буде 2, то заміна обійдеться дешевше.

Чи можна використовувати кілька котлів одночасно

Іноді такий поділ режимів роботи не влаштовує, в такому випадку і виникає питання, чи можна встановити за окремим котла для опалення та потреб ГВП.

Можна стверджувати, що:

• з чисто технічної точки зору це можливо, але підключення двох котлів опалення за умови, що один з них використовується саме для ГВП нелогічно. Справа в тому, що в такому разі про регулюванню води в змішувачі можна забути, зручніше в цьому випадку встановити колонку для нагріву води;

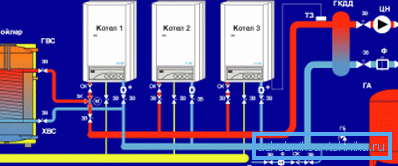

• підключити можна кілька малопотужних котлів каскадом (тобто послідовно). У такому випадку кожен наступний буде включатися в роботу після того, як потужності попередніх не буде вистачати. Це забезпечить самий гнучкий варіант регулювання роботи опалення, можуть використовуватися як звичайні, так і двопаливними котли опалення.

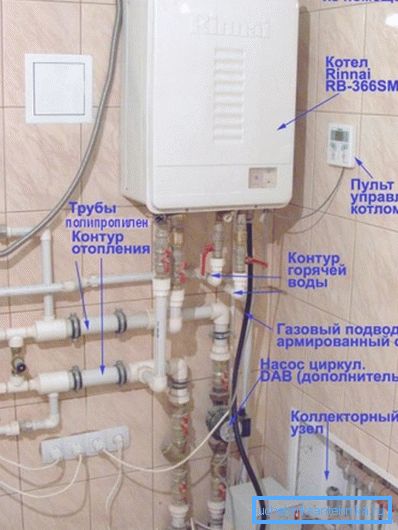

особливості обв'язки

Під обв'язкою розуміють правильне підключення котла до опалювальної системи. При бажанні можна перерахувати більше десятка способів. придатних для різних ситуацій. Основна відмінність від підключення одноконтурного котла полягає в тому, що замість одного доведеться працювати з 2 виходами - до одного підключається система опалення, а до іншого - ГВС.

Розглянемо кілька загальних рекомендацій:

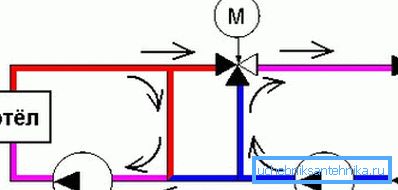

• часто в опалювальних контурах присутні споживачі з істотно відрізняється потужністю (наприклад, звичайні радіатори доповнені системою «тепла підлога» в деяких кімнатах). В такому випадку в схему опалення вводиться гідравлічний роздільник (також відомий як анулоід або Гідрострелка). Це дозволяє максимально розділити котловий контур і контур з включенням малопотужних опалювальних приладів;

• обв'язку можна істотно спростити якщо в котлі вже є такі елементи опалювальної системи як циркуляційний насос, розширювальний бачок, система безпеки;

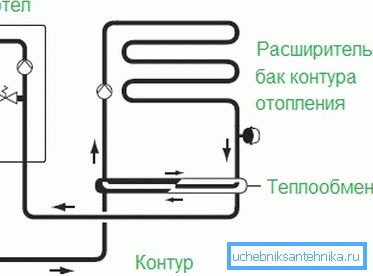

• один і той же котел можна використовувати для комбінованої системи опалення, в окремій її частині може використовуватися вода, а на іншій ділянці - антифриз. Інструкція по обв'язки в такому випадку вимагає установки роздільник. По суті це пристрій розділяє опалювальну систему на 2 контури, джерело енергії для них загальний, а от інші елементи (насос, розширювальний бачок і т. Д.) - загальні;

• до другого виходу на котлі підключається водопровід ГВС.

Підведення підсумків

Використання 2-контурного котла дозволить знизити залежність будинку від централізованого опалення і подачі гарячої води. Звичайно, вартість такого пристрою істотна, але комфорт і економія, отримана за рахунок регулювання роботи опалювальної системи, того варто. Запропонований матеріал дозволить в загальних рисах ознайомитися з видами котлів, пристроєм і принципом роботи, а також нюансами їх підключення.

На відео показаний приклад обв'язки двоконтурного котла.
