Двотрубна або однотрубна система опалення - вічне питання

Один з найскладніших етапів при організації обігріву житла - підготовчий, а саме вибір відповідної опалювальної схеми. Коли рішення вже прийнято все одно починають долати сумніви, відкинутий варіант раптом починає здаватися більш привабливим. У випадку з водяним опаленням основний вибір полягає між тим, який варіант використовувати - одно- або двох трубну.

Перший погляд на одне і двотрубні системи

В принципі, основна відмінність між ними зрозуміло вже за назвою - в однотрубної системі труба використовується 1, а двухтрубной -2.

Щоб було зрозуміліше, ці системи можна представити у вигляді:

• однотрубна - труба утворює замкнутий контур, в який вбудовані радіатори, тобто всі вони з'єднані послідовно однієї і тієї ж трубою;

• двотрубна система - таких контурів 2, один подає гарячу воду в батареї, а інший відводить її до стояка або колектора.

Сказати однозначно однотрубна або двотрубна система опалення краще неможливо без більш детального розгляду пристрої кожної з опалювальних систем. Адже при порівнянні потрібно враховувати не тільки вартісні показники, а й довговічність, зручність експлуатації, ефективність і т. Д.

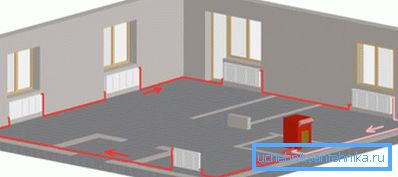

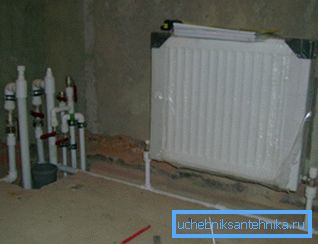

Однотрубна система опалення

Теплоносій в цьому випадку з стояка потрапляє у вхідний трубопровід і починає рух по поверху. Він потрапляє в радіатор, нагріває його і відводиться назад через ту ж саму трубу (див.також статтю Повітряне опалення заміського будинку: ідеї для самостійного облаштування).

Тобто остиглий теплоносій змішується з водою в трубі, знижуючи її температуру. В кінці вже захолола вода подається назад до котла.

Сильні і слабкі сторони однотрубного опалення

Головною претензією до такого способу подачі теплоносія в радіатори можна назвати те, то що одна і та ж труба одночасно є і подає, і відводить. З огляду на те, що батарей при горизонтальній розводці по поверху до труби підключається декілька, то ефективність обігріву знижується. Справа в тому, що температура теплоносія знижується в міру його проходження через батареї.

Зверніть увагу! Якщо при розведенні по поверху спробувати підключити до однієї труби 7-10 радіаторів, то останні кілька радіаторів будуть працювати практично з нульовою ефективністю. Через охолодження теплоносія вони будуть ледь теплими.

З іншого боку, ціна обігріву житла, організованого за такою схемою набагато простіше, та й сам процес монтажу менш трудомісткий. Економія досягається в першу чергу за рахунок меншої потреби в матеріалах.

Головне питання в тому, чи зможе економія переважити озвучені недоліки. Потрібно також врахувати, що без модернізації однотрубного опалення можна забути про гнучкий управлінні мікрокліматом в будинку, все батареї нагріються до певної температури і про регулюванню можна забути.

удосконалення опалення

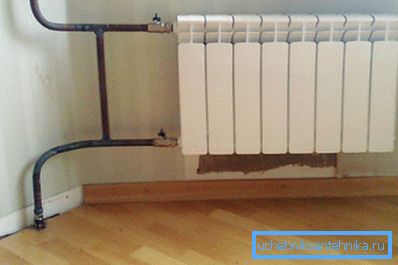

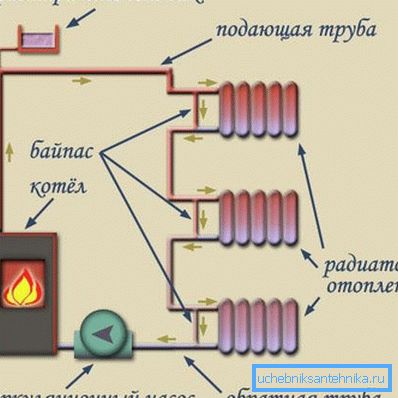

Позбутися від однієї з проблем можна своїми руками з мінімумом зусиль і фінансових витрат. Для цього доведеться встановити байпас і вбудувати в нього терморегулятор, воно дозволить регулювати надходження теплоносія в радіатор.

Байпас - просто обхідний ділянку труби, його часто встановлюють на трубопровід, для того, щоб робота системи не припинилася, наприклад, при ремонті або заміні ділянки труби.

У випадку з опаленням перевага полягає в тому, що:

• вбудований терморегулятор буде змінювати надходження теплоносія самостійно;
• навіть, якщо взимку одна з батарей вийде з ладу, то байпас дозволить просто вимкнути пошкоджену ділянку труби з роботи.

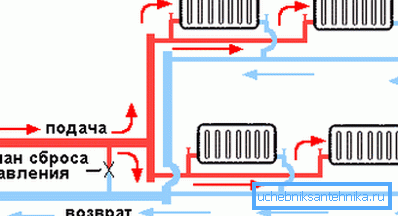

двотрубному опалення

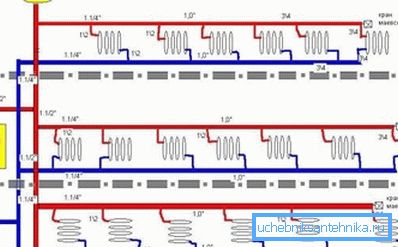

У цьому випадку використовується вже 2 труби - подає і відводить (обратка). Так що гнучкість роботи системи на висоті. Кожен з радіаторів працює незалежно від іншого, що тільки йде на користь обігріву будинку.

Особливості двотрубних опалювальних систем

Коли мова заходить про те, яка система опалення краще однотрубна або двотрубна, зазвичай головним аргументом є якраз можливість гнучкого регулювання температури кожної батареї окремо.

Але на цьому особливості 2-трубних опалювальних систем не закінчуються, згадати варто про те, що:

• гідродинамічний опір менше;
• вартість робіт по установці в такому випадку буде вище, ніж у однотрубного аналога. Виросте також і трудомісткість робіт, адже потрібно буде правильно встановити приблизно вдвічі більше труб.

Проте, судячи з популярності двотрубного опалення, переваги переважують недоліки. Такі системи використовуються практично без обмежень, 2-трубні схеми можна зустріти як в приватних будинках, так і в нових висотках.

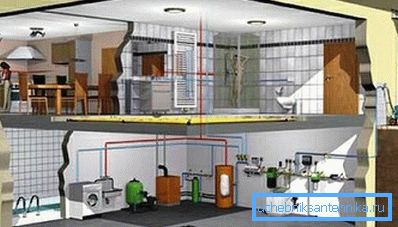

Зверніть увагу! У висотних будинках рекомендується дотримуватися верхньої вертикальної розводки (для 2-трубних варіантів), в разі 1-трубного способу організації опалення оптимальної буде горизонтальна поповерхова розводка.

Порівняння способів розведення одно- і двотрубних опалювальних систем

При використанні тільки однієї труби варіантів схеми монтажу не так вже й багато, можна вибрати:

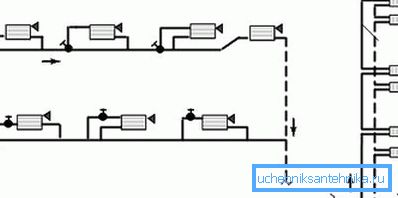

• вертикальну схему - при цьому всі опалювальні прилади підключаються до стояка;
• горизонтальну - застосовується в тих випадках, коли потрібно обігріти будинки малої поверховості, але з великою площею поверху. У такому випадку всі батареї з'єднані один з одним.

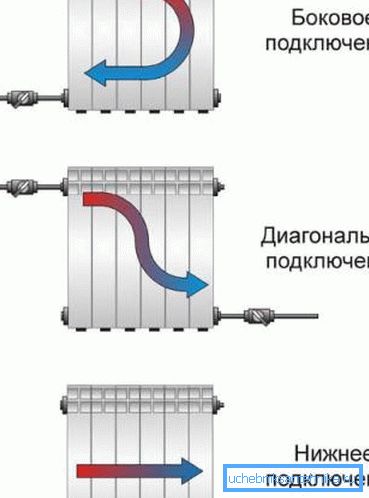

Також варто звернути увагу на спосіб підключення опалювального приладу. Від цього залежить характер руху теплоносія по радіатора, а значить і його прогрів.

Зверніть увагу! Для обох варіантів досить гостро стоїть проблема повітряних пробок.

Для 2-трубного опалення варіантів розведення можна перерахувати більше:

• верхня розводка актуальна для природної циркуляції теплоносія;
• нижнє розведення - підійде в разі, якщо циркуляцію забезпечує циркуляційний насос;

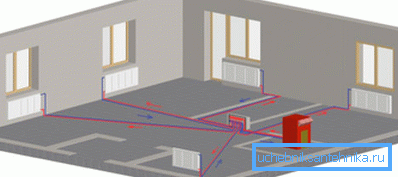

• виділити можна підвид нижньої розводки по типу «зірка» - від колектора до кожного радіатора йде свій подає трубопровід і своя обратка.

Що стосується технології монтажу, то інструкція в загальному випадку виглядає так:

• встановлює котел;
• прокладається подає труба відповідно до проекту;
• встановлюються радіатори;
• виконується підключення труби, що подає до радіаторів, для однотрубних систем найкраще саме на цьому етапі встановити байпас і терморегулятор для нього;
• обратка приєднується до котла, замикаючи тим самим опалювальний контур. Також знадобиться встановити розширювальний бачок в найвищій точці.

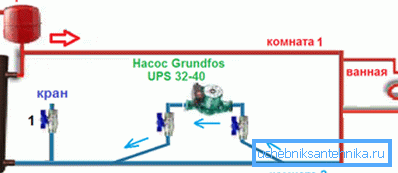

Зверніть увагу! Циркуляційний насос встановлюється саме на ділянці примикання трубопроводу з уже охолодженим теплоносієм до котла. Це пов'язано з тим, що при високій температурі насос швидко зноситься.

Що все-таки вибрати

Однозначної відповіді на те, який варіант краще - однотрубна система опалення або двотрубна, не існує.

Все залежить від:

• бюджету - якщо обмежень у вільних коштах немає, то краще не економити і зупинитися на 2-трубному варіанті;
• призначення - якщо потрібно обігріти невеликий дачний будиночок, то немає сенсу возитися з досить витратним 2-трубним опаленням.

Коротко підсумок можна підвести так:

• 2-трубне опалення - дорожче, але ефективніше і простіше в експлуатації;
• 1-трубне - дешевше, але відрізняється меншою ефективністю, та й при експлуатації можуть виникнути проблеми.

Підведення підсумків

Багато при виборі типу опалювальної системи основним критерієм вважають вартість, що не зовсім вірно. Краще все-таки робити вибір усвідомлено, виходячи з особливостей роботи опалення. Запропонований матеріал допоможе котрі сумніваються нарешті визначитися з тим, яку вибрати опалювальну систему.

На відео різниця між цими опалювальними системами показана більш наочно.
