Двотрубна система опалення: варіанти виконання та проблеми

26-01-2018
Опалення

Як влаштована двотрубна система опалення приватного будинку або багатоквартирного житлового будинку? За якими ознаками можна класифікувати подібні системи? Які проблеми можуть виникнути в процесі реалізації цієї схеми і як їх вирішити? Давайте розбиратися.

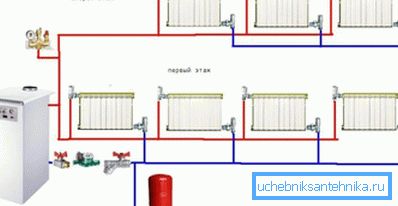

Двотрубна попутна схема опалення для двоповерхового котеджу.

Що це таке

Почнемо з опису загальних принципів роботи системи опалення.

Нагрівання опалювальних приладів забезпечується циркуляцією через них теплоносія (технічної води, тосола, етиленгліколю і т.д.). Для циркуляції необхідний перепад, створюваний між входом і виходом приладу.

Цей перепад може забезпечуватися декількома способами:

  • Підключенням через елеваторний вузол до теплотрасі, де між прямого та зворотного нитками підтримується різниця тисків в 2 - 3 кгс / см2.

Нюанс: після елеватора перепад між сумішшю і обраткой куди менше - 0,2 - 0,3 кгс / см2. Перевищення цього значення зробило б циркуляцію надмірно швидкої. Наслідки - шум в трубах і підвищена температура зворотного трубопроводу.

  • Циркуляційним насосом.

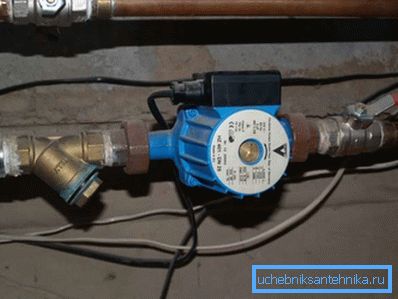

Циркуляційний насос забезпечує рух теплоносія.
  • Різницею в щільності гарячого і холодного теплоносія в так званих гравітаційних (самопливних) системах.

Очевидно, що у всіх випадках потрібно забезпечити підключення кожного опалювального приладу до загальної системи двома підводками. Це можна зробити декількома принципово відрізняються способами.

схема Короткий опис
однотрубна Опалювальні прилади підключені до загального кільцевої контур
двотрубна Опалювальні прилади підключені між подає і зворотним трубопроводами, що проходять по всьому периметру опалювальних приміщень
Колекторна Кожен опалювальний прилад забезпечений власною парою підводок, підключених до загального колектору

Цікаво: в багатоквартирних будинках переважають змішані схеми підключення радіаторів. Наявність виділеного виходу та повернення розливом опалення робить систему двухтрубной; в Водночас в межах стояка батареї часто об'єднуються послідовно.

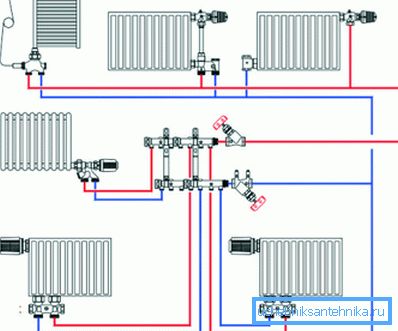

А тут ми бачимо комбінування колекторної та двухтрубной схем.

Класифікація

Двотрубна система опалення, в свою чергу, може бути класифікована за кількома додатковими ознаками.

орієнтація

Вертикальна схема застосовується тільки в багатоповерхових будинках. Кожен радіатор являє собою перемичку між проходять поруч подає і зворотним стояками.

Горизонтальна схема може використовуватися як в багатоквартирних будинках (приклад з двома розливу згадувався абзацом вище), так і в котеджах.

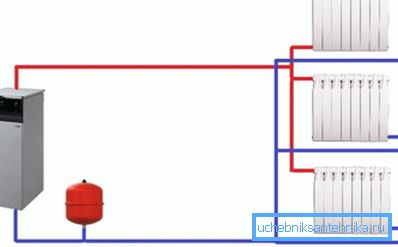

Вертикальна двухтрубная схема.

Попутні і тупикові

У попутної схемою теплоносій в подачі і обратке рухається по кільцю в одному напрямку; в тупиковій - в протилежних напрямках. Тупикова схема затребувана там, де дверні отвори або панорамні вікна роблять проблематичним монтаж повного кільця труб.

Нижній і верхній розлив

Приблизно до 70-х років минулого століття на території СРСР переважали будинку з верхнім розливом: від елеваторного вузла подає трубопровід піднімався на горище; звідти теплоносій по стояках надходив в обратку, розташовану в підвалі.

Застосування такої схеми мало кілька практичних наслідків:

  • Горище волею-неволею робився опалювальним і мав габарити, достатні для обслуговування і ремонту запірної арматури.
  • Кожен стояк опалення при ремонті доводилося відключати в двох точках - в підвалі і на горищі.
  • При запуску скинутої системи (як всієї, так і окремих стояків) з неї припадало стравлювати повітря. Для цієї мети подає розлив монтувався з невеликим ухилом, а у верхній його точці встановлювався розширювальний бак зі Скидач. Відповідно, запуск будинку супроводжувався візитом на горище.

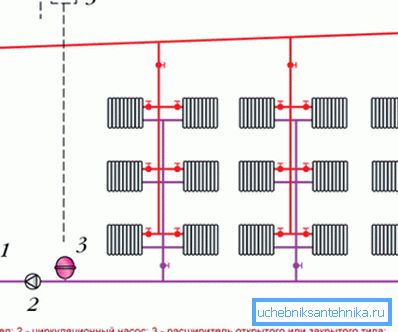

Схема з верхнім розливом.

Втім: в деяких випадках Скидач все ж виводився в підвал через всі поверхи. При невеликому перетині скидання повітря витіснявся через нього на фронті потоку води.

З появою плоских покрівель і розвитком панельного домобудування верхній розлив був практично витіснений нижнім: і подача, і обратка перекочували в підвал. Стояки стали з'єднуватися попарно в квартирах верхнього поверху. Після скидання кожен з них потребує видалення повітряної пробки; для цієї мети в квартирах верхнього поверху монтуються крани Маєвського або звичайні вентиля.

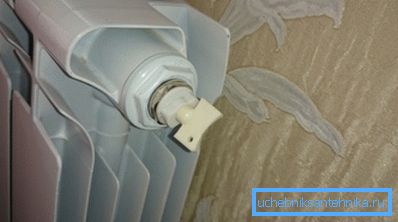

Воздушник в квартирі верхнього поверху.

Зверніть увагу: схема з нижнім розливом більш вразлива до аварій в холодну пору року. Скидання повітря (особливо за відсутності доступу до всіх воздушником) займає тривалий час; при низьких температурах нерідкі випадки, коли частина стояків встигає замерзнути.

переваги

Чим, власне, хороша 2 х трубна система опалення?

Її головна перевага - в тому, що вона дозволяє забезпечити більш-менш постійну температуру опалювальних приладів по всій будівлі.

При однотрубної опалювальної системи підключення батареї на початку кільця єдиного розливу матимуть температуру подачі (типово - 70-75 С). в кінці - температуру обратки (50 С). Тут же в кожен радіатор буде надходити теплоносій з температурою, яка мало відрізняється від тієї, яка забезпечується котлом на подачі або елеваторним вузлом після вузла змішування (елеватора).

Крім того, в разі великого будинку з солідною кількістю батарей 2-трубна система опалення просто безальтернативна: жодна конфігурація однотрубного кільця не охопить все приміщення 80-квартирного будинку.

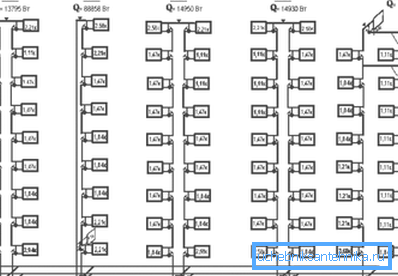

Ділянка системи опалення дев'ятиповерхівки. Однотрубна схема мати необхідну конфігурацію просто не може.

Попереджаючи заперечення: так, колекторна схема більш ніж може замінити двотрубну. Однак ціна її реалізації буде вище в десятки разів завдяки колосальному витраті труб; крім того, велика загальна довжина підводок означатиме величезні нецільові втрати тепла.

проблеми

Без них теж не обійшлося.

витрати

Очевидно, що при рівному діаметрі дві труби завжди будуть дорожче одного. При невеликій площі опалювального будови отримані вигоди не окуплять цю різницю: розкид температур простіше компенсувати, збільшивши кількість секцій радіаторів в кінці однотрубного кільця.

балансування

Двотрубна система опалення котеджу потребує балансуванню.

Що це таке?

Для початку обрисуємо суть проблеми.

Уявіть собі, що від опалювального котла вглиб будинку йдуть дві труби. За першою вода надходить до радіаторів, по другий - повертається. При цьому кожен радіатор являє собою перемичку між цими трубами.

У чому тут проблема? Так в тому, що кожен опалювальний прилад буде гасити перепад між подачею і обратку. Якщо на першій батареї він буде рівним, скажімо, 0,2 кгс / см2, то на другому - вже 1,75, на третьому - 1,5 і так далі.

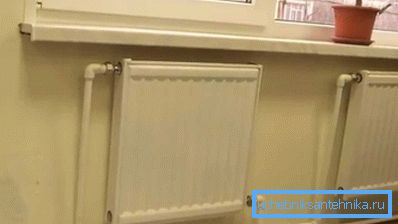

На правому конвекторе перепад буде менше, ніж на лівому.

В результаті ми отримаємо досить непривабливу картину:

  • Про стабільній температурі батарей мова йти не буде. Чим менше перепад, тим повільніше циркуляція, тим нижче температура доходить до радіатора теплоносія.
  • Що куди гірше, в сильні холоди охолодження кінцевих батарей може призвести до утворення крижаних заторів з повною зупинкою циркуляції і неминучою розморожуванням труб опалення.

Інструкція по балансуванню системи опалення котеджу своїми руками виглядає так:

  1. Кожен радіатор забезпечується дроселем на одній з підводок (бажано - на звороті).
  2. Витрата теплоносія через перші від котла або елеватора опалювальні прилади обмежується до тих пір, поки їх температура не зрівняється з останніми.

Корисно: більш зручний у використанні функціональний аналог дроселя - термостатичні голівка. Вона дозволяє задати не розходяться води через неї, а цільову температуру.

Термоголовка сильно спростить балансування.

Резонне питання: а як працює двухтрубная схема в багатоквартирному будинку? Там дросселирование батарей не практикується, однак розкид температур між ними порівняно невеликий.

Функцію дроселя там виконує змінний діаметр труб. Наведемо типові значення для десятиповерхового будинку споруди 80-90 років.

Ділянка системи опалення ДУ, мм
Підводка до радіатора або конвектора 20
стояк 25
Розлив на кінцевій ділянці 32 - 40
Розлив у елеватора 40 - 50

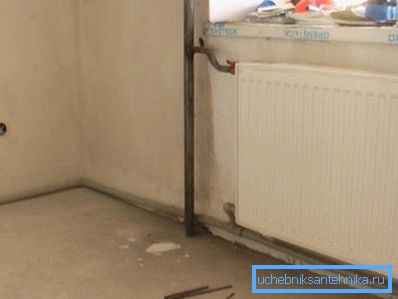

На фото добре видно різницю в перерізі підводки і стояка.

Кожен перехід перетину обмежує витрату теплоносія; з урахуванням свідомо завищеною пропускної здатності розливу цього вистачає для функціонування схеми в штатному режимі.

Корисні дрібниці

  • При балансуванні дросселями часовий проміжок між зміною режиму дросселирования і стабілізацією температури опалювальних приладів досягає 6 - 8 годин.
  • Для котеджу площею до 100 м2 з примусовою циркуляцією теплоносія в двотрубної системі розумний мінімум перетину розливу - ДУ2, до 200 м2 - ДУ25.
  • У гравітаційної системі розлив не можна робити тонше Ду32 при використанні полімерних труб і Ду40 - сталевих. Крім того, самопливні системи застосовуються на площі не більше 100 м2: в приміщенні великих розмірів гідравлічний опір довгого контуру просто не забезпечить мінімально необхідної швидкості циркуляції.

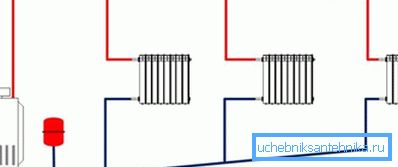

Гравітаційна двухтрубная схема.

висновок

Сподіваємося, що наданий в розпорядження читача матеріал допоможе йому в проектуванні, будівництві або ремонті опалювальних систем. Дізнатися більше про те, як функціонує двотрубна система опалення, допоможе відео в цій статті. Успіхів!
