Двотрубна система опалення з нижнім розведенням - основні
Схем монтажу опалювальних комунікацій досить багато, і часом вибрати оптимальний варіант буває досить складно, тому важливо знати основні відмінності деяких варіантів. Наприклад, популярна горизонтальна двотрубна система опалення з нижнім розведенням найкраще підійде для одноповерхових будівель, в той час як для багатоповерхових будівель підійде варіант з вертикальною розводкою. В даному огляді ми розглянемо варіант з прокладкою труб в нижній частині приміщення.
Плюси і мінуси даної системи
В першу чергу слід розглянути найбільші гідності, якими володіє схема двотрубної системи опалення з нижнім розведенням:
| варіативність | Такі системи дозволяють налаштувати різну температуру в приміщеннях одного будинку, завдяки чому в кожній з кімнат підтримується оптимальний мікроклімат |
| економічність | Коли застосовується двотрубна система опалення з верхньою розводкою, гаряча труба прямому трубопроводі розташовується під стелею - і значна частина тепла витрачається без користі. Розташування магістралі внизу дозволяє віддавати тепло в приміщення, підвищуючи ККД обігріву |
| простота | Монтаж можна провести і своїми руками, а управління здійснюється з одного приміщення, де і розташовується все необхідне обладнання. Як відомо, чим менше в системі складних вузлів і з'єднань, тим вона надійніше |

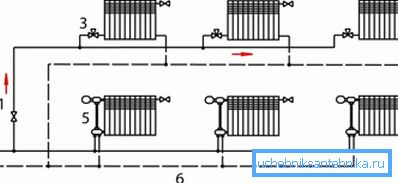

| Можливість раннього введення в експлуатацію | Запускати систему опалення можна навіть до закінчення оздоблювальних робіт в приміщенні. Крім того, якщо на одному з поверхів йдуть ремонтні роботи, то опалення можна відключити тільки там, в той час як інші приміщення будуть обігріватися. |
Є у цього варіанту і деякі недоліки, які також слід згадати:
| необхідність розповітрювання | Кожен радіатор повинен бути обладнаний краном Маєвського, за допомогою якого необхідно періодично стравлювати повітря з системи. Вирішити цю проблему допомагає установка окремого повітряного контуру, але його наявність зводить нанівець переваги непомітних труб, так як комунікації потрібно прокладати і зверху |
| матеріаломісткість | Витрата труб при складанні комунікацій значно більше, ніж при однотрубному варіанті, відповідно зростає ціна проекту. Але варто відзначити надійність і ефективність даного типу, тому витрати повністю виправдані |

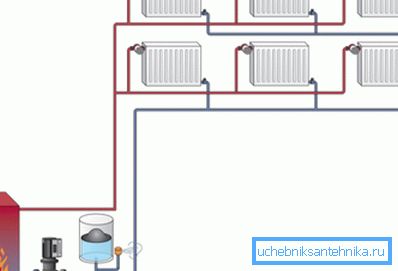

| Низький тиск | Вода або будь-яка інша рідина, що рухається по магістралі, що підводить, не створює тиску, необхідного для найкращої ефективності. Саме тому дуже важливо включити в опалювальну систему циркуляційний насос. |
Порада! Краще вибирати котли з вже вбудованим в систему насосом. Але в деяких випадках, коли ємність системи досить велика, то знадобиться два агрегати.
Етапи проведення робіт при монтажі
Надійність і правильна робота багато в чому залежать від дотримання рекомендацій по збірці системи і якісна підготовка. Розглянемо найважливіші чинники.
Проектування і підготовка

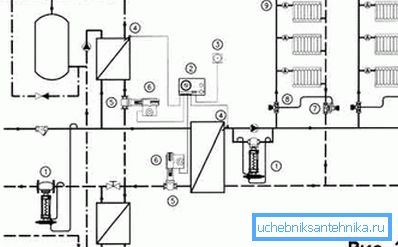

На цій стадії важливо правильно провести розрахункові роботи і придбати необхідні комплектуючі:
- Визначити необхідну теплоємність системи відповідно до площі приміщень. Дуже важливо правильно підібрати обладнання, це забезпечити економічність роботи системи.
- Вибрати оптимальний тип комунікацій, наприклад, для одноповерхових будівель найкраще підійде двотрубна горизонтальна система опалення з нижнім розведенням, в той час як будівлі в два поверхи і більше, краще обладнати комунікаціями вертикального типу, коли теплоносій подається через стояки.
- Підготувати проект, погодити його в спеціалізованій організації, після чого затвердити у відповідному порядку. Це дозволить без проблем ввести в експлуатацію зібрану систему і провести роботу у відповідності з усіма нормами і вимогами.
- Далі слід розрахувати кількість необхідних матеріалів і устаткування. Це треба для того, щоб не купувати зайву продукцію

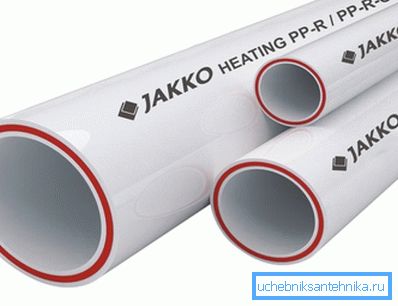

Зверніть увагу! Не варто економити на якості матеріалів, так як в результаті це може привести до аварій системи. Особливу увагу приділіть трубам для системи опалення - вони повинні витримувати необхідні показники тиску і температури.
Робочий процес
Монтажні роботи слід проводити акуратно і відповідно до технології. Якщо буде використовуватися обладнання для споювання або опресовування, то інструкція по роботі з приладом обов'язкове до вивчення до початку збирання.
Також важливо врахувати наступні рекомендації:
- В першу чергу встановлюється опалювальне обладнання. Дуже важливо, щоб котел був надійно закріплений і в процесі роботи не зміщувався під впливом вібрації.
- Далі кріпляться радіатори, розташовувати їх слід під вікнами, розмір і параметри визначаються виходячи з особливостей кожного приміщення окремо.
- Для прокладки труб може знадобитися свердління стін, над цим питанням також слід подбати заздалегідь. Найкраще передбачити отвори під труби ще на етапі будівництва.

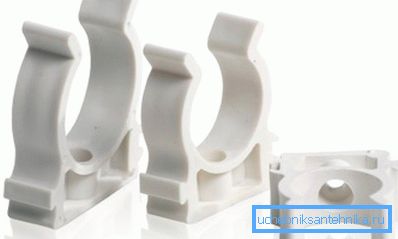

- Труби відміряються і нарізаються прямо на об'єкті, крім надійного з'єднання їх з радіаторами та іншими вузлами дуже важливо прикріпити їх до стін. Робиться це за допомогою спеціальних кріпильних кліпс.
висновок

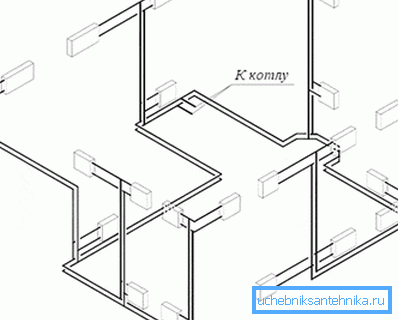

Даний варіант комунікацій дозволяє позбутися від труб під стелею, система виходить практично непомітною, що є великою перевагою при обробці. Крім того, тепло витрачається раціональніше. Для того щоб розібратися в питанні ще краще, подивіться відео, в ньому деякі важливі нюанси роботи роз'яснені більш докладно.
