Ефективна схема опалення двоповерхового будинку за допомогою

При будівництві приватного житлового будинку, однією з найважливіших задач, яку потрібно вирішити ще на стадії проектування будівництва, є грамотна організація автономної системи опалення. Справа в тому що від правильного вирішення цього питання, головним чином, буде залежати не тільки рівень комфортного проживання в будинку в холодну пору року, але також і розмір щорічних фінансових витрат, які потрібно буде оплачувати за покупку палива для котельного обладнання.

Розробка системи водяного опалення

Якщо для опалення невеликого одноповерхового приватного житлового будинку можна використовувати звичайну кам'яну або цегельну піч, то для обігріву великих будинків і котеджів більш ефективними є різні схеми водяного опалення двоповерхового будинку з використанням газових або твердопаливних нагрівальних котлів.

Для того щоб більш детально вивчити це питання, в цій статті буде представлена ​​коротка оглядова інструкція, в якій розглянуті найбільш поширені схеми опалення двоповерхового будинку з використанням радіаторного обігріву та системи теплих підлог. (Див. Також статтю Труба для теплої підлоги: особливості.)

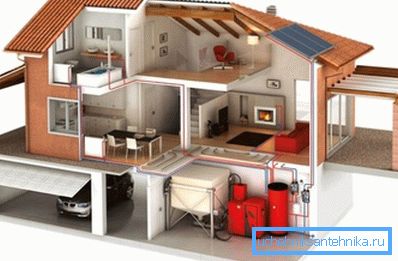

Основні компоненти опалювальної системи

Незалежно від того, яка була обрана схема розводки опалення двоповерхового будинку, будь-яка подібна система включає в себе набір наступних вузлів і механізмів, які необхідні для забезпечення її безперебійної роботи:

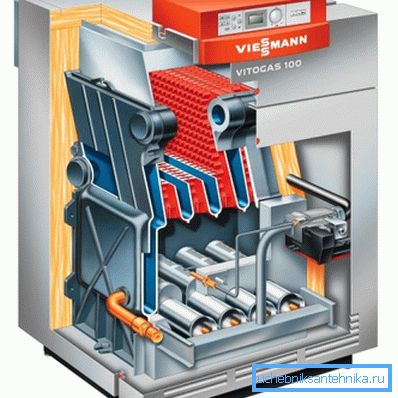

1. Опалювальний котел може працювати на рідкому, твердому або газоподібному паливі, і служить для нагріву води або іншого теплоносія до певної робочої температури.

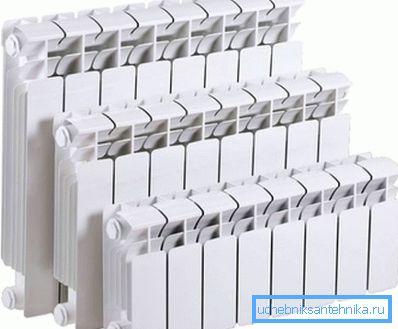

2. Радіатори опалення, по суті, є звичайними теплообмінниками, в яких тепло від розігрітій води передається через оребрені металеві стінки до холодного навколишньому повітрю.
3. Як правило, кожна схема радіаторного опалення двоповерхового будинку включає в себе два з'єднаних між собою контуру водопровідних труб. Контур прямого трубопроводу служить для транспортування розігрітого теплоносія від котла до кінцевого нагрівального приладу, тобто радіатора, встановленого в кожній кімнаті, а контур зворотного - для повернення охололого теплоносія назад в котел.

1. Розширювальний бачок служить для згладжування перепадів тиску в системі, і компенсації об'єму теплоносія. При нагріванні робочої рідини, вона збільшується в об'ємі, в результаті чого, її надлишки потрапляють в герметичну камеру розширювального бачка. В результаті охолодження, зниження тиску і зменшення об'єму рідини, теплоносій під дією подпружиненной діафрагми повертається назад в систему.
2. Циркуляційний насос забезпечує постійний рух робочої рідини по трубопроводу в заданому напрямку, і підтримує заданий робочий тиск води в системі.

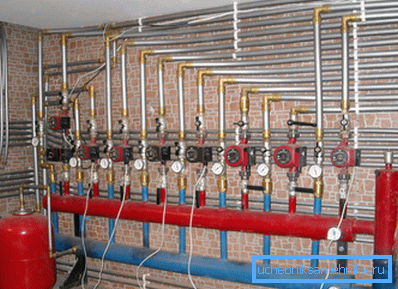

3. Крім усього іншого, будь-яка схема опалення двоповерхового приватного будинку містить всілякі елементи запірної і регулюючої арматури: Кульові крани, запобіжні та зворотні клапани, механічні термостати, а також з'єднувальні фітинги та кріпильні елементи.

Порада! У будинках сезонного проживання, в якості теплоносія, замість води рекомендується використовувати спеціальну низькотемпературну рідина або антифриз. Його ціна істотно вище, ніж вартість звичайної води, однак він не замерзає при негативних температурах, а також володіє антикорозійними властивостями.

Підключення по однотрубної схемою

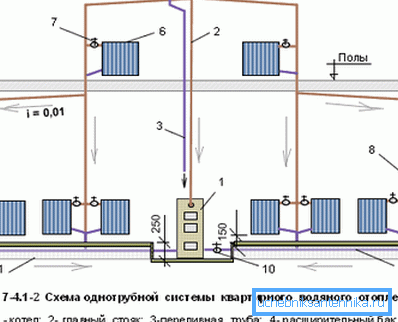

Найбільш простий, але в той же час найменш ефективною є однотрубна схема системи опалення двоповерхового будинку, що представляє собою ланцюжок радіаторів опалення, встановлених в різних кімнатах, які послідовно з'єднані між собою за допомогою металевих або пластикових водопровідних труб.

Такий вид підключення дозволяє мінімізувати кількість використовуваних матеріалів і виконуваних робіт, однак при цьому він володіє деякими істотними недоліками.

1. Розігріта вода, проходячи по трубах і радіаторів, віддає своє тепло нерівномірно, і в міру просування до віддалених кімнатах будинку, поступово остигає.
2. Для компенсації цього явища, щоб збільшити площу тепловіддачі, у віддалених приміщеннях потрібно встановлювати більшу кількість водяної радіаторів.
3. При такому варіанті підключення, стає неможливим своїми руками відрегулювати оптимальну температуру для кожного окремо взятого приміщення в житловому будинку.

Використання двухтрубной схеми

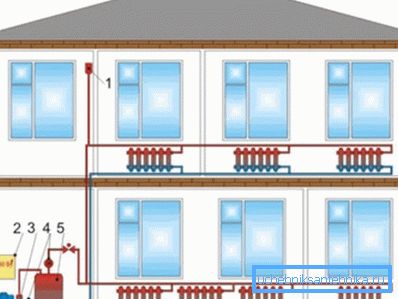

Більш ефективною, але в той же час більш дорогої є двотрубна схема водяного опалення двоповерхового будинку, монтаж якої вимагає витрати більшої кількості матеріалів і трудових витрат.

При такому підключенні кожен водяний радіатор окремо, вхідним патрубком з'єднується з прямим контуром опалення, а вихідним патрубком - зі зворотним контуром опалювальної системи.

Для двоповерхових будинків такий варіант підключення вважається найбільш оптимальним, оскільки володіє наступними перевагами:

1. Завдяки рівномірної тепловіддачі, забезпечується однаковий прогрів всіх приміщень житлового будинку, незалежно від їх взаємного розташування щодо опалювального котла.
2. Окреме підключення кожної секції дає можливість самостійно регулювати необхідну температуру для кожної конкретної кімнати або приміщення житлового будинку.
3. Більш ефективний розподіл тепла призводить до підвищення енергоефективності всієї системи, а відповідно до суттєвої економії палива.

Зверніть увагу! Крім усього іншого, таке підключення дозволяє прибрати з сторонніх очей магістральні прямі і зворотні трубопроводи, розмістивши їх під чистовим підлогою, або за елементами декоративного оздоблення стін.

Розводка труб за комбінованою схемою

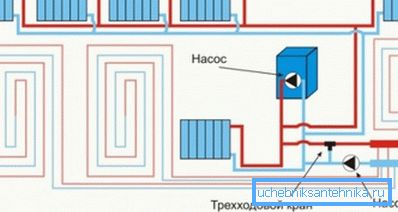

При проектуванні і будівництві житлового будинку з системою теплих підлог, найбільш раціональної буде комбінована схема опалення приватного двоповерхового будинку, що поєднує в собі одночасно однотрубних і двотрубних підключення.

В цьому випадку, паралельно прямому і зворотному трубопроводу, через триходовий кран підключається окремий колектор для теплоносія, до якого послідовно приєднується система теплого водяного статі.

Таке підключення має всі переваги двухтрубной схеми, а крім того дозволяє окремо включати радіатори опалення і систему теплої підлоги, що дає можливість більш гнучко регулювати необхідну температуру в приміщенні.

Порада! Паралельно колекторам системи теплої підлоги також можна підключити рушникосушки, розташовані у ванній, душовій або на кухні.

висновок

Незалежно від того, яка була обрана схема опалення двоповерхового будинку є важливим об'єктом внутрішньої інфраструктури, і до виконання подібних робіт потрібно підходити зі знанням справи, оскільки грубі помилки проектування або монтажу можна буде усунути тільки в теплу пору року.

Всю необхідну інформацію також можна отримати, подивившись відео в кінці цієї статті, або прочитавши схожі матеріали на нашому сайті.
