Електричний котел опалення галант: що це таке

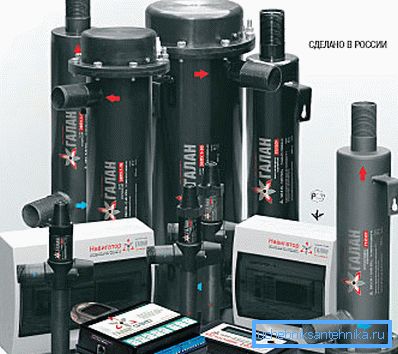

Використання електричної енергії для обігріву приміщень зараз можна зустріти досить-таки часто, особливо це стосується тих місцевостей, які не газифіковані. І одним з видів подібного обладнання є опалювальні електричні котли Галан.
Сам принцип роботи у таких агрегатів в корені відрізняється від ТЕНових приладів, але ця відмінність тільки йде на користь, так як збільшується ККД процесу і зменшується споживання електроенергії. Звичайно, два останніх якості можна поставити на чільне місце, тому, в цій статті ми розповімо про такому обладнанні, а також покажемо вам відео ролик, що відображає дану тему.

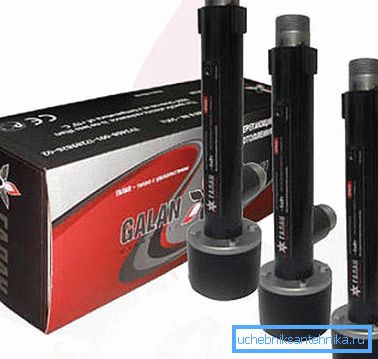

електродні котли
Як це працює
Примітка. Перш за все, слід зазначити, що будь-який електричний опалювальний котел ГАЛАН, незалежно від його розмірів і потужності, являє собою систему проточного типу з іонним методом нагріву теплоносія. Всі ці агрегати спільно з опалювальним контуром, будь то радіатори або тепла підлога, згідно з нормами і вимогами ПУЕ та ГОСТ 12.1.030-81 допускаються до роботи тільки при наявності заземлення.
На практиці опалювальний котел ГАЛАНТ є ємність з двома полярними електродами і двома отворами для входу і виходу теплоносія (найчастіше опалювачі мають циліндричну форму).
Напруга для приладу, в залежності від його модифікації, може бути:
- або 220В;
- або 380В.
Але в будь-якому випадку частота струму залишається рівною 50 Гц, і ця цифра наведена неспроста. Виходить, що принцип нагріву тут заснований на замиканні ланцюга, точно так же, як і у випадку з Теном, тільки там перемичкою служить нихромовая спіраль, а тут - сам теплоносій.
Коли теплоносій проходить через ємність, то полярність електродів змінюється по 50 разів на секунду. Отже, іонів теж доводиться міняти напрям руху з тією ж частотою. Від такої швидкості температура рідини піднімається, тобто, кажучи мовою фізики, відбувається процес її іонізації (НЕ електролізу, як думають деякі).
Для тих, у кого викликає тривогу занурений в рідину електрод (як би струмом не вдарив!) Можна сказати, що інструкція з техніки безпеки виключає таку можливість і ось чому.
Струм, як відомо, проходить по шляху найменшого опору, а цей шлях знаходиться якраз між двома закінченнями стрижнів і ніяк не може впливати на рідину в системі опалення за винятком її нагрівання. Також можна заспокоїти тих, хто боїться пожежі в разі протікання ємності нагрівача - в разі витоку рідини ланцюг між електродами розмикається і система, природно, відключається.
| Категорія вимірювання | Можливість застосування котлів за назвами | |||||||
| осередок 2 | осередок 3 | осередок 5 | осередок 6 | Гейзер 9 | Гейзер 15 | вулкан 25 | ||
| Розміри приміщення в м куб (м3) | 80 | 120 | 200 | 250 | 340 | 550 | 850 | |
| Потужність номінальна (кВт) | 2 | 3 | 5 | 6 | 9 | 15 | 25 | |
| Напруга номінальне (В) | 220 | 220 | 220 | 220 | 380 | 380 | 380 | |
| Середня витрата електроенергії при достатньому утепленні приміщення (кВт / год) | 0,5 | 0,75 | 1,25 | 1,5 | 2,5 | 4 | 6,6 | |
| Максимальна сила струму кожної фази (А) | 9,1 | 13,7 | 22,7 | 27,3 | 13,7 | 22,7 | 37,5 | |
| Номінальна сила струму для автоматики в електромеханічному варіанті (А) | 10 | 16 | 25 | 32 | 3 по 16 | 3 по 25 | 3 по 40 | |
| Перетин мідного дроту (мм 2) | 220В | 4 | 4 | 4 | 6 | - | - | - |
| 380В | - | - | - | - | 4 | 4 | 6 | |
| Необхідна (рекомендований) кількість теплоносія в системі опалення (л) | 20 - 40 | 25- 50 | 30 - 60 | 35 - 70 | 50 - 100 | 100 - 200 | 150 - 300 | |
| Внутрішній діаметр (ДУ) патрубків на вході і виході теплоносія в котлі (мм) | 25 | 25 | 25 | 25 | 32 | 32 | 32 | |
| Довжина агрегату (мм) | 250 | 275 | 320 | 335 | 360 | 410 | 460 | |
| Маса агрегату (кг) | 0,85 | 0,9 | 1,05 | 1,1 | 5,0 | 5,3 | 5,7 |
Використовуючи справжню таблицю, ви зможете підібрати модифікацію котла для свого будинку
Примітка. Опалювальні системи, які функціонують від різних модифікацій системи Галан, можуть бути доповнені терморегуляторами. Їх можуть встановлювати або на батареї опалення, або арматуру автоматики котла і вони будуть стежити за станом мікроклімату в приміщенні.
підключення

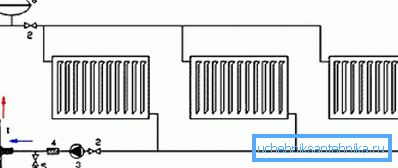

- На вірніше схемою ви бачите, як опалювальний електричний котел ГАЛАН підключається до радіаторної контуру опалення. Все дуже просто - головне, щоб ви правильно розрахували співвідношення потужності самого котла і потреб системи, але це зробити легко - в паспорті радіаторів і в паспорті котла ви завжди зможете прочитати ці дані. Але не слід також забувати про те, що, перш за все, вам потрібно підрахувати потрібну потужність для приміщення.

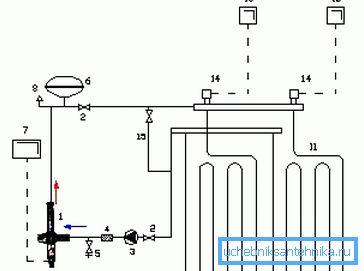

- При підключенні системи теплої підлоги обов'язково промийте її і бажано, щоб це був інгібітор Проектор - якщо там раніше стояв інший обігрівач, то в контурі обов'язково є солі, які не дозволять вам скорегувати щільність рідини для настройки котла. Заправку системи обов'язково потрібно проводити дистильованою водою.

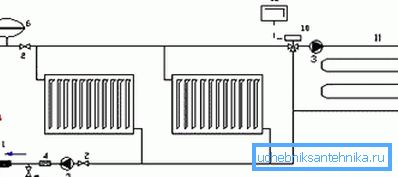

- Також, ви можете підключити своїми руками двоконтурну систему - радіатори та тепла підлога, де монтаж котла проводиться аналогічно двом верхнім установкам. Але ці контури потребують різної температури теплоносія, тому в трубі подачі на теплу підлогу врізають триходовий клапан (10). Цей прилад буде автоматично скидати гарячу воду в трубу повернення при досягненні достатньої температури в системі теплої підлоги.
висновок
Слід зазначити, що ціна ГАЛАН в порівнянні з ТЕНовим котлом однакової потужності буде менше. Також не забувайте, що обігрівач завжди повинен знаходитися вище труби подачі і бути в вертикальному положенні. Перші 120 см виходу слід робити з оцинкованої труби.
