Газовий котел для опалення і гарячого водопостачання:

Якими бувають газові котли, здатні забезпечити будинок або квартиру опаленням і гарячою водою? За якими ознаками вони класифікуються? Як виконується розводка опалення від газового котла? Нарешті, яким виробникам варто приділити увагу при виборі обладнання? Давайте шукати відповіді.

Класифікація

Вона можлива за кількома ознаками.

Розміщення

Стаціонарні котли встановлюються, як і випливає з назви, на підлогу або на спеціальну платформу. Як правило, в підлоговому виконанні випускаються пристрої значної потужності (від 50 кіловат до декількох мегават).

Їх відмінна риса - відсутність в корпусі котла елементів обв'язки. Група безпеки, насос і розширювальний бак купуються і монтуються окремо.

Стаціонарні котли можуть, в свою чергу, відрізнятися за кількома додаткових параметрів.

• Пальник може бути трубчастої (подає газ в повітряне середовище через трубку з перфорацією) або дутьевой (змішує газ і повітря в оптимальній пропорції).

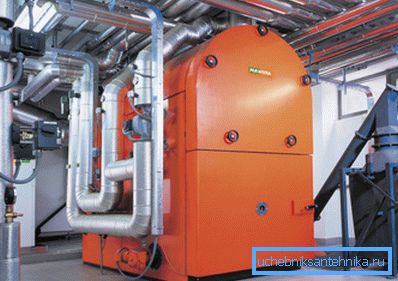

• Теплообмінник виконується з чавуну або сталі. Теплообмінник сталевого жаротрубного котла являє собою водяну сорочку навколо полум'я пальника і забезпечує максимальну потужність, часом обчислюється мегаватами.

Чавунний теплообмінник довговічніший, але через фізичних властивостей чавуну має обмеження по максимальній температурі нагріву, що обмежує потужність значенням в кілька сотень кіловат.

Крім того: завдяки крихкості чавуну теплообмінники доводиться робити виключно масивними. Значну вагу часом змушує виробників постачати їх в окремих секціях з монтажем в котел при його установці.

Настінні котли зазвичай мають потужність до 100 кіловат і оснащені основними елементами обв'язки (групою безпеки, насосом, а іноді і розширювальним бачком). Фактично, ми маємо справу з міні-котельні.

Настінна установка має на увазі певні обмеження по масі вироби, що визначає його конструктивні особливості:

• У настінних котлах використовуються тільки трубчасті пальника.
• Теплообмінник виконується зі сталі або міді. Другий варіант забезпечує більшу компактність, але знову-таки обмежує максимальну температуру полум'я.

функціональність

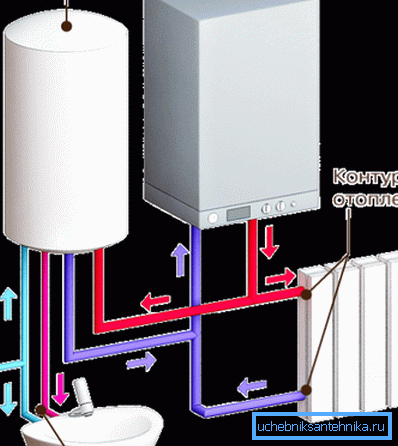

За цією ознакою котли діляться на одноконтурні та двоконтурні. Одноконтурний котел за визначенням призначений лише для роботи на опалення і, здавалося б, не відповідає нашим вимогам: нагрівання води для госппотреб він не передбачає. Однак комплектація вироби бойлером непрямого нагріву, в якому теплоносій віддає частину теплової енергії, вирішує цю проблему повністю.

Зверніть увагу! Природне запитання - а чи зможе ця конструкція забезпечувати будинок гарячою водою влітку? Зрозуміло. Досить при монтажі передбачити окремий міні-контур, через який теплоносій буде циркулювати між котлом і бойлером при відсічених вентилями опалювальних приладах.

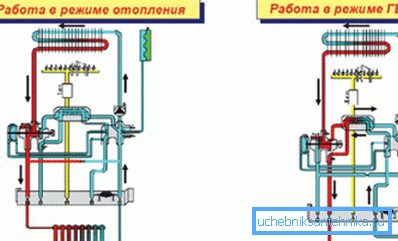

Двоконтурний котел має два роздільних теплообмінника для опалення та ГВП або, як варіант, поєднаний коаксіальний теплообмінник, в якому проточна вода знову-таки обмінюється теплом з теплоносієм. Крім того, зустрічаються конструкції з вбудованим накопичувальним нагрівачем непрямого нагріву.

Який варіант віддати перевагу потенційному покупцеві?

Настійно рекомендуємо звернути увагу на конструкції з накопичувальними водонагрівачами. Інструкція пов'язана з більш стабільною забезпечується ними температурою гарячої води на виході: проточний нагрівач з автоматичним регулюванням потужності перетворює спробу прийняти в душ в безперервну боротьбу зі змішувачем.

Вибір вироби з окремим або вбудованим бойлером визначається виключно розмірами і конфігурацією відведеного для опалювального обладнання приміщення.

тяга

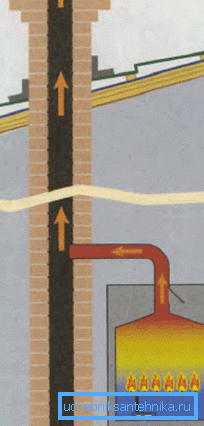

Вона може бути природною і примусовою. Природна тяга, характерна для виробів з відкритою (атмосферної) пальником, має на увазі відбір повітря для підтримки горіння безпосередньо з приміщення, в якому встановлено опалювальне обладнання. Відпрацьовані гази відводяться в димар або вентиляційний канал.

Єдиний плюс конструкції - повна енергонезалежність.

Недоліків декілька:

• Необхідність в димоході або вентканалах значного діаметра (особливо при розміщенні декількох котлів на одному стояку).
• Нагрівання проходить через приміщення каналу, що явно не порадує власника влітку.
• Жорсткі вимоги до приміщення (як правило - кухні), в якому розміщується котел. Зокрема, при потужності котла до 60 КВт воно повинно мати обсяг не менше 15 м3 + 0,2 м3 на кожен кіловат, оснащуватися кватиркою і припливним зазором під дверима перетином не менше 0,025 м2.

У разі примусовою тягою (так званої закритої, наддувной або турбированной пальника) весь повітрообмін відбувається між котлом і вулицею, без посередництва приміщення.

Повітря відбирається припливним вентилятором по зовнішньому каналу газоходу, виведеної через будь-яку зовнішню стіну; продукти згоряння відводяться по сердечнику тієї ж труби. Виведена через стіну труба оснащується спеціальними гратами - термінатором, що запобігає змішування продуктів згоряння і припливного повітря.

Така схема, зокрема, використовується в сучасних будинках з автономним поквартирні опаленням. Єдине пов'язане з нею обмеження (крім, зрозуміло, енергозалежності) - необхідність розміщувати котел на зовнішній стіні будинку.

розпал

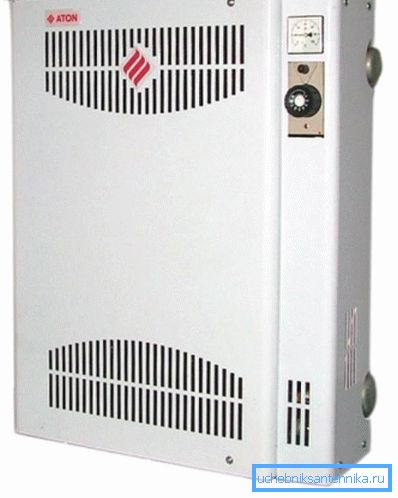

Він може бути ручним (п'єзоелектричним) або електронним. У першому випадку для розпалювання використовується п'єзоелемент, іскра від якого підпалює полум'я запальника. Основна пальник запалюється від неї; температуру теплоносія контролює механічний термостат, який припиняє подачу газу до основного пальника при досягненні потрібної температури.

Крім того: всі котли з пьезорозжігом комплектуються додатковим термостатичним механізмом, що перекриває подачу газу при згаслому пілотному полум'я.

П'єзорозпал зручний там, де нерідкі проблеми з електрикою. У недоліки можна записати неможливість дистанційного керування котлом за допомогою виносних пультів, термостатів і GSM-модулів, а також меншу економічність: чергова пальник споживає приблизно 20% від загальної кількості газу.

Електронний розпал, навпаки, робить пристрій енергозалежною; зате власник отримує можливість куди більш гнучкого управління обладнанням, прив'язки внутрішньої температури в будинку до метеоумов, складання добового і тижневого графіка температур і т.д. Енергозалежність частково компенсується підключенням котла через ДБЖ, здатний підтримувати його роботу протягом декількох годин.

Теплота спалювання

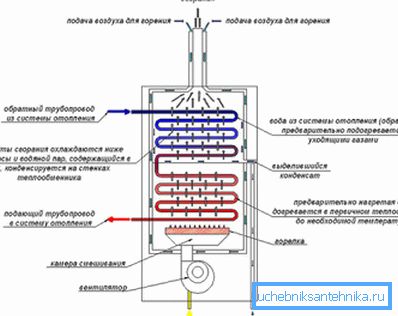

Схема роботи класичного (конвекційного) газового котла, що використовує так звану нижчу теплоту згоряння, має на увазі досить високу температуру теплоносія в зворотному трубопроводі. Її падіння нижче 50 - 55С викличе випадання на теплообміннику конденсату, що включає не тільки воду, але і досить агресивні кислотосодержащие домішки.

Однак якщо використовувати додатковий корозійностійкий теплообмінник (економайзер) і організувати відведення конденсату, можна отримати два виключно приємних бонусу.

1. Температуру обратки можна буде знизити до 30-40 градусів, що дозволить без особливих складнощів живити систему низькотемпературного опалення.
2. ККД котла зросте на 9-11%. Конденсація продуктів згоряння віддасть економайзера додаткове тепло.

Сума отриманого на обох обмінниках тепла називається вищої теплотою згоряння. Вона перевищує ту кількість енергії, яке навіть теоретично можна витягти з процесу окислення летючих вуглеводнів, що дозволяє виробникам заявляти для конденсаційних котлів неймовірний ККД в 105 - 109%.

монтаж

Як монтуються газові котли для опалення і гарячого водопостачання?

Відповідь залежить перш за все від типу котла.

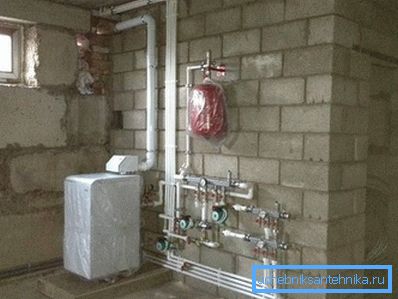

• Підлогові пристрої значної маси (від 500 кг) вимагають установки на окремий фундамент.

• Котли з відкритою пальником, як уже говорилося, вимагають забезпечити приплив достатньої кількості повітря в приміщення, де вони встановлені. Не варто забувати і про обмеження щодо мінімального обсягу приміщення.
• Коаксіальний повітропровід повинен бути виведений не нижче двох метрів від землі і не ближче півметра від найближчого вікна або виходу вентиляції. Горизонтальний ділянку воздуховода не повинен мати довжину більше метра.

Корисно: повітропровід краще встановлювати з невеликим ухилом в бік котла і комплектувати конденсатосборник. При ухилі в зворотну сторону в сильні морози конденсат буде замерзати в трубі. Це не стосується, зрозуміло, до регіонів з м'якими зимами.

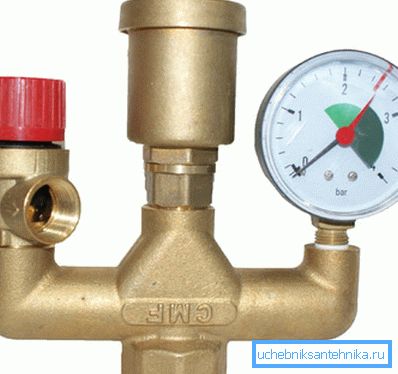

• Пристрої, в комплектації яких відсутні насос, група безпеки (клапан, манометр, видалення повітря) і розширювальний бак, комплектуються ними.

• Насос зазвичай ставиться на обратке перед котлом, щоб знизити до мінімуму його нагрівання.
• Розширювальний бачок і група безпеки, як правило, монтуються на відстані 10 діаметрів розливу перед насосом, на ділянці з мінімальними турбулентності.
• Обсяг розширювального бачка для системи опалення береться в 10% від загального обсягу теплоносія в контурі. Кількість теплоносія в збалансованій системі зазвичай обчислюється з розрахунку 13 літрів на кіловат потужності котла.
• Продуктивність насоса підбирається таким чином, щоб весь обсяг теплоносія обертався тричі на годину.

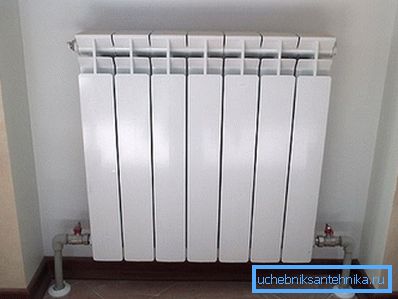

• Оптимальна схема підключення довгих секційних радіаторів - знизу вниз або діагонально. В обох випадках кожен опалювальний прилад комплектується воздушником - краном Маєвського, вентилем або водорозбірних краном.

Важливо: підключення до газової магістралі можна виконувати своїми руками. Ця робота проводиться тільки і виключно представником місцевої газової організації або ліцензованим представником сервісу продав вам котел магазину.

Виробники і моделі

Які виробники газових котлів опалення заслуговують на особливу увагу? Ми познайомимося з негласним рейтингом брендів і вивчимо кілька зразків.

Рейтинг

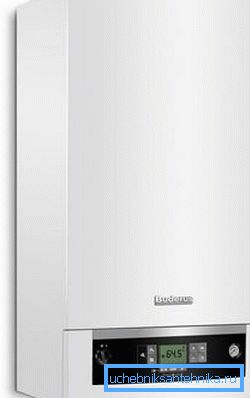

1. Найбільш високо котируються німецькі виробники - Vaillant, Wolf і Buderus. Іноді в цю ж категорію зараховують шведські СТС. Їх характеризують висока надійність, оперативне поява технологічних новинок і розвинена мережа сервісних центрів, що гарантує безпроблемне гарантійне і післягарантійне обслуговування.

1. Другий ешелон - італійські Ферролі, Арістон і Беретта, Віардус і Дакон родом з Чехії, південнокорейські котли Кітура і продукція деяких інших європейських виробників. У технологічному плані вони дихають у потилицю німцям і шведам.
2. Нарешті, вибір найбільш економного покупця - вітчизняна продукція і газові котли опалення українського виробництва. За рідкісним винятком це енергонезалежні пристрої, оснащені п'єзорозпалом. Вони досить надійні, хоч і не пропонують власнику тій мірі автоматизації, що характерна для західної продукції.

Порада: перш, ніж зробити вибір на користь того чи іншого виробництва, ознайомтеся з картою розташування авторизованих сервісів. Краще вибрати продукт, який в разі несправності швидко полагодять з виїздом на будинок.

зразки

Давайте вивчимо кілька конкретних моделей від різних виробників.

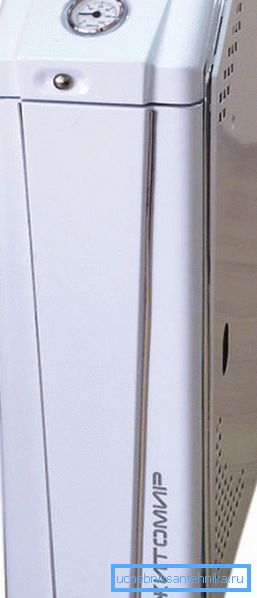

Атем Житомир 3 КС-Г-007 СН

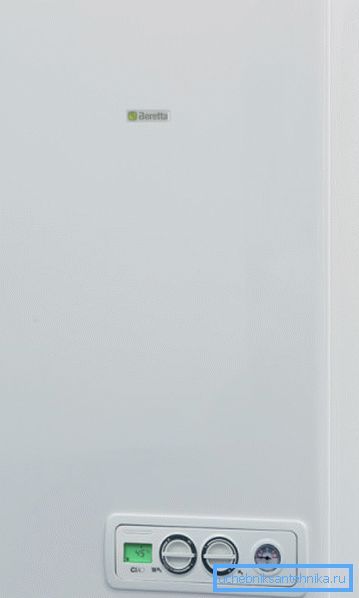

Beretta CIAO 24 CSI

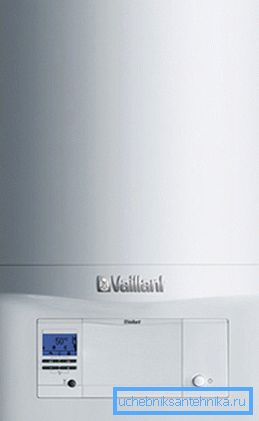

Vaillant ecoTEC pro VUW INT 236

висновок

Сподіваємося, що наш короткий огляд допоможе читачеві у виборі опалювального обладнання. Прикріплене відео традиційно запропонує його увазі додаткову тематичну інформацію. Успіхів!
