Горизонтальна система опалення: особливості пристрою

Горизонтальна розводка системи опалення вже давно і широко застосовується в усьому світі. У нас же вона тільки починає успішно впроваджуватися в новобудовах. Чим же вона так приваблива і яких видів буває, ми і розглянемо в даній статті.

принципи функціонування

Вже згадана система має наступний структурний склад:

види розводки

Горизонтальна розводка опалення в залежності від своєї конструкції може бути:

однотрубна

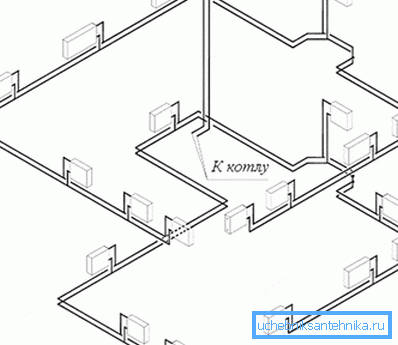

Як можна зрозуміти по малюнку, в даному варіанті тепла і холодна рідина проходять по одній і тій же трубі, а радіатори по відношенню один до одного підключені послідовно.

Звичайно ж, ціна такої конструкції виходить набагато нижче завдяки економії матеріалів, але також спливає і кілька відчутних недоліків:

• Вода остигає за той період поки пройде через весь контур, що значно знижує коефіцієнт корисної дії і збільшує витрати на обігрів приміщення.

Порада: рекомендується обмежитися застосуванням таких систем в невеликих приватних будинках. У них контури опалення не так великі, щоб повною мірою відчути передчасну втрату тепла теплоносієм.

• Відчутна різниця між температурами першого і останнього радіаторів в ланцюзі. Це негативно впливає на рівномірність розподілу тепла.
• Складність проведення регулювання своїми руками. Кожна зміна роботи одного з радіаторів буде впливати і на функціонування всіх інших.

• Незручності в проведенні ремонтних робіт, так як навіть найдрібніша реставрація буде вимагати відключення всієї системи.

двотрубна

Тут вже є маса переваг перед попереднім варіантом, і потенціал горизонтальної розводки реалізований повною мірою:

• Рідина, що протікає по батареях, не встигає охолоджуватися, так як подача теплоносія відбувається по одній трубі, а відведення остигнула води - по інший.
• Нагрівання радіаторів відбувається паралельно, що дає можливість домогтися на них однакової температури, і, отже, кращого мікроклімату в будинку.
• Можливість регулювання температурного режиму. Це дозволяє більш економно використовувати систему опалення, зменшуючи її потужність в періоди потепління на вулиці.

двотрубна променева

Вона ж колекторна, так як передбачає монтаж колектора в кожній квартирі, який буде розподіляти подачу теплоносія до кожного радіатора індивідуально.

Така розводка труб хоч і має кілька мінусів:

• Велика кількість матеріалів, що в значній мірі збільшує вартість системи.
• Необхідність в наявності циркуляційних насосів.

Але велика кількість плюсів все ж робить її найбільш прогресивною і затребуваною:

• Допустимість регулювання продуктивності кожного радіатора персонально. Це надає унікальні можливості по контролю мікроклімату вашого будинку.
• Кожен з контурів є замкнутої самодостатньої системою. Їх можна обладнати додатковими девайсами, а при необхідності проведення ремонтних робіт не буде потрібно відключати все опалення, досить буде перекрити потрібну батарею.
• Не потрібні повітропроводи на радіаторах, вони вже є на колекторі.

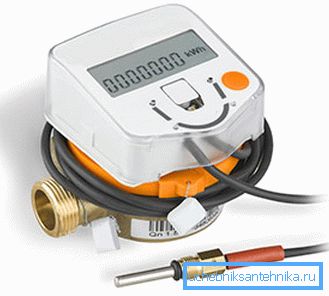

Порада: рекомендується також встановлювати відразу лічильники споживаного тепла. Вони дозволять враховувати тільки те тепло, яке вам потрібно, завдяки чому відпаде потреба платити за перегрітий приміщення.

загальні характеристики

Стільки багато переваг, а в чому ж підступ? Давайте поглянемо на економічний аспект горизонтального опалення:

економія

У порівнянні з традиційними вертикальними системами розглянута конструкція обходиться дорожче, особливо це стосується двухтрубной променевої розводки. Але багаторічні дослідження в цій області показують, що вона окупається вже протягом перших двох-трьох років. За рахунок чого це відбувається?

Давайте подивимося:

• Близько двадцяти відсотків вартості всіх монтажних робіт оплачує забудовник, так як труби опалення прокладаються в стягуванні підлоги ще при його заливанні.

• Регулювання потужності роботи радіаторів дає економію в теплу погоду.
• Зменшення кількості аварій і протікання також дозволяє зберегти сімейний бюджет на виклики сантехніків.
• Використовуються пластикові труби набагато дешевше сталевих.

Мінімум виступаючих елементів

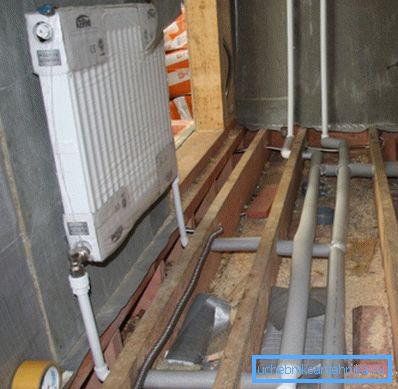

Окремо варто приділити увагу тому, що труби, що подають теплоносій, заховані в стягуванні підлоги. Завдяки цьому можна виділити наступні переваги:

монтаж

Відразу необхідно зазначити, що інструкція установки горизонтальної системи обігріву досить складна, і виконувати роботи самостійно не рекомендується.

Це обумовлено наступними причинами:

• Складність виконання необхідних розрахунків і проектування, які під силу тільки професійному інженеру.

• Безпосередньо для монтажу, запуску та налагодження також потрібно мати відповідний досвід і знання новітніх стандартів, які в наших краях поки тільки інтегруються.
• Необхідність підтвердження виконання всіх необхідних стандартів державними фахівцями, які повинні зареєструвати все опалювальне обладнання.

Будь-яка помилка в проекті або на етапі підключення може спричинити за собою додаткові витрати, які перевищать оплату роботи найманих професіоналів, тому кілька разів подумайте, перш ніж братися за установку горизонтальної опалювальної системи власними силами.

висновок

Горизонтальні системи опалення в чому перевершують традиційні вертикальні розводки. Вони мають кращу продуктивністю, більш високою надійністю, можливістю контролю продуктивності і безліччю інших технічних переваг. І навіть їх більш висока вартість з лишком окупається вже в перші роки експлуатації.

На наданому відео ви зможете ознайомитися з додатковими матеріалами, що мають безпосереднє відношення до викладеної теме.Вибірайте для свого будинку тільки краще!
