Градусо-добу опалювального періоду: розрахунок, довідкові
Що це за поняття - градусо добу опалювального періоду? Для чого воно використовується і яким чином розраховується? У статті ми маємо відповісти на ці питання і познайомитися з деякими статистичними даними, що мають пряме відношення до нашими розрахунками.
визначення
Спочатку розберемося з термінологією.
- Опалювальним періодом називається час функціонування центрального опалення. Воно запускається, коли середня температура вуличного повітря за останні п'ять днів утримується на позначці +8 С або нижче. Коли навесні середня температура за п'ятиденку перевищує +8 - сезон закінчується.
Корисно: при розрахунку тривалості опалювального сезону зазвичай використовується кілька спрощена схема. Береться загальна кількість днів з температурою нижче +8 С.
- Градусо-день - умовне поняття, відповідне різниці між температурами в опалювальному приміщенні і на вулиці в один градус протягом доби. Воно використовується в якості запобіжного тепла в комунальному господарстві. Витрати тепла визначаються не абсолютним значенням температур, а саме їх дельтою: для підтримки в кімнаті +30 при 0 С за вікном потрібно витратити стільки ж тепла, скільки для підтримки +15 при -15 на вулиці.
- Нарешті, градусосуткі опалювального періоду (ГСОП) вказують на дельту температур між приміщенням і вулицею протягом усього сезону.
Формула
Своїми руками розрахувати ГСОП більш ніж нескладно, якщо ви володієте певними статистичними даними. Формула для обчислення параметра має вигляд ГСОП = (Т1-Т2) * Z.
У ній:
- Т1 - температура всередині приміщення.
- Т2 - середня температура за весь опалювальний сезон (середньодобова температура - +8 і нижче).
- Z - кількість днів з середньодобовою температурою в +8 і менш градусів на рік.
довідкові значення
Так, інструкція з розрахунку проста; але для її виконання нам не вистачає деяких довідкових даних. Поспішаймо заповнити недостачу. (Див. Також статтю Розрахунок опалення: особливості.)
Температура в приміщенні
Її рекомендовані значення нескладно знайти в діючих СНиП.
| приміщення | Норма температури, С |
| Житлова кімната в регіонах з нижньою межею зимової температури вище -31 С | +18 |
| Те ж, для кутових і торцевих кімнат | +20 |
| Житлова кімната в регіонах з нижньою межею зимової температури нижче -31 | +20 |
| Те ж, для кутових і торцевих кімнат | +22 |

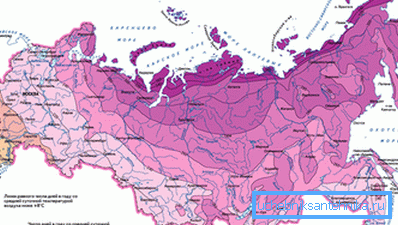

Температура на вулиці і тривалість сезону
Для зручності читача надамо в його розпорядження статистичні дані за 1966 - 1980 роки по деяких містах Росії. Зрозуміло, що для найближчих до них населених пунктів значення будуть близькими до наведених.
| Місто | Тривалість опалювального сезону | Середня температура опалювального сезону |
| Абакан | 225 | -8,4 |
| Анадир | 311 | -10,5 |
| Архангельськ | 253 | -4,4 |
| Барнаул | 221 | -7,7 |
| Білгород | 191 | -1,9 |
| Біробіджан | 219 | -10,4 |
| Бодайбо | 254 | -13,9 |
| Брянськ | 205 | -2,3 |
| Великий Новгород | 221 | -2,3 |
| Верхоянск | 279 | -24,1 |
| Владивосток | 196 | -3,9 |
| Волгоград | 177 | -2,4 |
| Воронеж | 196 | -3,1 |
| Дербент | 138 | +3,7 |
| Єкатеринбург | 230 | -6 |
| Зея | 238 | -13,8 |
| Іжевськ | 222 | -5,6 |
| Іркутськ | 240 | -8,5 |
| Калінінград | 193 | 1,1 |
| Кемерово | 231 | -8,3 |
| Комсомольськ-на-Амурі | 223 | -10,8 |
| Красноярськ | 234 | -7,1 |
| Махачкала | 148 | +2,7 |
| Москва | 214 | -3,1 |
| Новосибірськ | 230 | -8,7 |
| Оймякон | 286 | -24,3 |
| Омськ | 221 | -8,4 |
| Перм | 229 | -5,9 |
| Ростов-на-Дону | 171 | -0,6 |
| Санкт-Петербург | 220 | -1,8 |
| Радянська Гавань | 243 | -6 |
| Таганрог | 167 | -0,4 |
| Тинда | 258 | -14,7 |
| Хабаровськ | 211 | -9,3 |
| Челябінськ | 218 | -6,5 |
| Якутськ | 256 | -20,6 |
приклад розрахунку
Давайте як приклад розрахуємо ГСОП для пари міст.
Середня температура опалювального сезону в Дербенті - +3,7 градуса. У кімнаті багатоквартирного будинку необхідно підтримувати +18 С. Опалення буде включено 138 днів. (Див. Також статтю Розрахунок радіаторів опалення: особливості.)
Розрахунок буде мати вигляд ГСОП = (18-3,7) * 138 = 1973,4.
А тепер обчислимо цей же параметр для Верхоянска, який поряд з Оймякон оскаржує звання полюса холоду континенту.
Середня температура в -24,1 поєднується з тривалістю роботи опалення в 279 днів. При цьому відповідно до санітарних норм в квартирах, розташованих в центрі будинку, потрібно підтримувати +20 С: нижній пік температури істотно відрізняється від -31 С, причому не в бік тепла.
ГСОП = (20 - -24,1) * 279 = 12303.
Воістину, з південних гір до північних морів
Навіщо це потрібно
Отже, ми навчилися розраховувати якийсь параметр. І що робити з отриманим значенням? Найбільш очевидна область його застосування - оцінка передбачуваних витрат на опалення. Однак ГСОП впливає ще на одну річ - якість утеплення будівель.

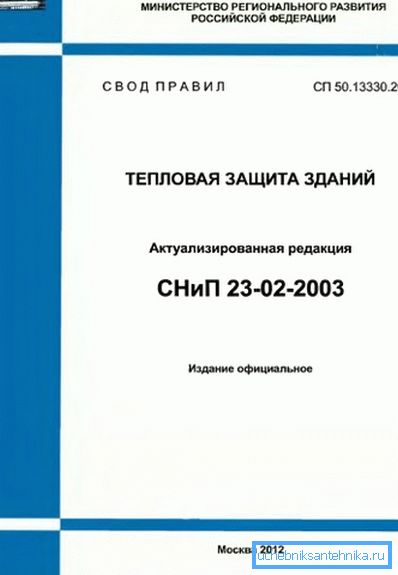

Чим холодніше зима, тим вищі вимоги СНиП 23-02-2003 Тепловий захист будівель пред'являє до цієї самої захисту.
Для того, щоб зробити залежність більш наочною, варто згадати одне суміжне поняття - опір теплопередачі, нормується згаданим СНиП. Воно вимірюється в м2хC / Вт: чим менше ват теплової енергії переноситься через квадратний метр стіни при різниці температур на її сторонах в 1 градус, тим краще вона чинить опір витоку тепла.
Ось деякі нормовані опору теплопередачі для регіонів з різним ГСОП.
- Для ГСОП 2000 (Ставрополь, Астраханська область) мінімум теплового опору стін - 2,1 м2 * С / Вт.
- Для ГСОП 4000 (Волгоградська і Бєлгородська області) - 2,8.
- ГСОП 6000 (Московська і Ленінградська області) - 3,5.
- ГСОП 8000 (Магадан) - 4,2.
- ГСОП 10000 (Чукотка) - 4,9.
- ГСОП 12000 (Деякі райони Якутії, в тому числі згаданий нами Верхоянск) - 5,6.

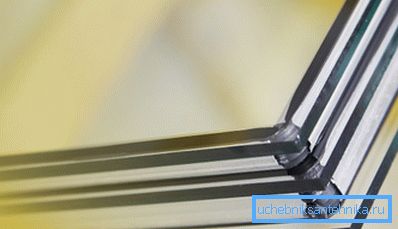

Зверніть увагу: СНиП нормується тепловий опір не тільки стін, але і перекриттів, і навіть вікон. Ціна відхилення від нормованих значень - істотний перевитрата тепла.
висновок
Сподіваємося, що нам вдалося відповісти на всі накопичені у читача питання. Прикріплене до статті відео, як зазвичай, запропонує додаткову тематичну інформацію. Успіхів в проектуванні!
