Як облаштувати водяне опалення на дачі самостійно

Як правило, при будівництві дачних будинків встановлюють кам'яну дров'яну піч. Однак, з часом будиночки «обростають» прибудовами або просто виявляється, що печі недостатньо для повноцінного обігріву будинку, в результаті чого виникає необхідність в установці водяного контуру. Тому в даній статті ми розглянемо, як в таких випадках облаштувати водяне опалення на дачі своїми руками.

Загальні відомості

Щоб облаштувати на дачі водяне опалення, зовсім не обов'язково купувати котел, адже є піч, яка відрізняється від котла лише відсутністю теплообмінника. Відповідно, для облаштування водяного обігріву треба лише додати цей елемент, якого бракує.

Звичайно, крім печі з водяним опаленням для дачі знадобляться труби, радіатори та інші деякі елементи опалення. В цілому облаштувати таку систему під силу кожному домашньому майстру, в чому ми переконаємося нижче.

облаштування опалення

теплообмінник

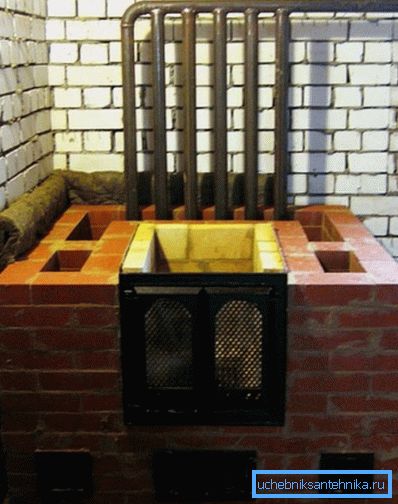

Починати роботу потрібно з виконання теплообмінника. Це пристрій являє собою металеву конструкцію, зварену, як правило, з труб.

Встановлюється ця деталь в топку або за топкою, в самий початок димоходу. Останній варіант є кращим, так як ефективність печі для дачі з водяним опаленням в цьому випадку збільшується.

Найчастіше для виготовлення теплообмінника застосовуються труби зі звичайної чорної сталі, що пояснюється їх дешевизною. Однак, пристрій буде набагато більш довговічним, якщо для цих цілей використовувати жароміцний нержавійку. Правда, в цьому випадку ціна виробу значно зросте.

Форма і розміри теплообмінника залежать від конструкції печі, а точніше - топки. Це може бути г-образний або навіть плоский бак об'ємом на 20-30 літрів, змійовик, циліндрична ємність і т.д.

Єдино, при проектуванні даної деталі необхідно взяти до уваги такі моменти:

• Чим більше перепад між входом і виходом - тим краще.
• Ефективність опалення залежить від площі теплообмінника - чим вона більша, тим, відповідно, більше потужність.
• Конструкція повинна бути виконана так, щоб вона не ускладнювала завантаження палива і не перешкоджала процесу горіння.

Зверніть увагу! Для монтажу теплообмінника знадобиться частково розібрати піч. Виконувати цю операцію слід акуратно, щоб не виникло проблем при складанні.

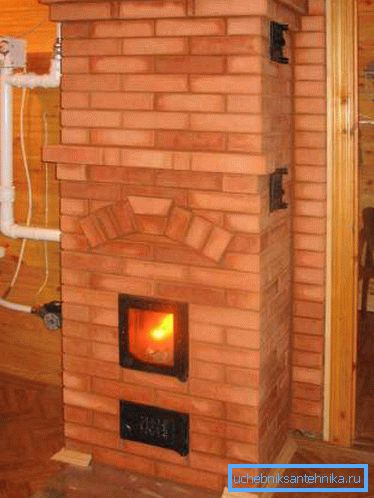

Слід зазначити, що правильно виконані опалювальні печі для дачі з водяним контуром по ефективності практично не поступаються фабричним котлам.

Порада! Як теплообмінника можна використовувати чавунну батарею. Правда, щоб її встановити, топка повинна бути досить великого обсягу.

облаштування системи

Після установки теплообмінника, можна вважати, що половина справи зроблена. Залишилося тільки виконати монтаж самої системи. Так як відключення електрики в сільській місцевості є не рідкістю, а навіть закономірністю, найкращим варіантом є гравітаційна система, тобто з природною циркуляцією теплоносія.

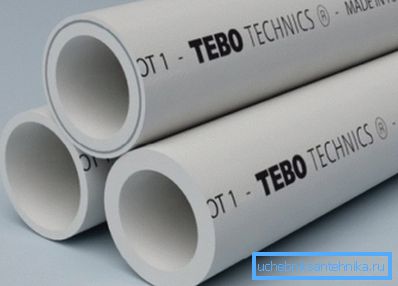

Порада! Труби найкраще використовувати поліпропіленові, так як вони відрізняються невисокою вартістю і довговічністю. Єдине, для їх монтажу знадобиться спеціальний паяльник, який можна взяти на прокат.

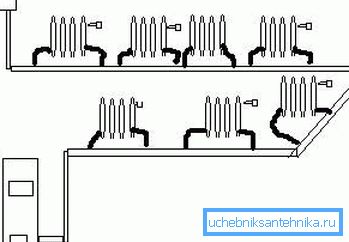

Перед тим як зробити опалення, слід підготувати проект. При природної циркуляції використовується однотрубна схема. В цьому випадку входи і виходи радіаторів підключаються до однієї труби, відповідно, підключення всіх батарей здійснюється послідовно.

Однотрубну водяне опалення дачі на увазі наявність розгінного бачка, який підключається до теплообмінника і розташовується якомога вище.

В цілому така схема виглядає наступним чином:

• Від бачка контур опускається вниз і проходить через всі кімнати будови. Причому, труба повинна мати постійний ухил, що необхідно для природної циркуляції теплоносія.
• До контуру підключаються радіатори в місцях, зазначених на схемі. Бажано, щоб кожна батарея мала байпас і вентилі. Це дозволить регулювати рівень нагріву радіаторів.
• Обійшовши по периметру будинок, контур повертається до печі і підключається до входу теплообмінника.

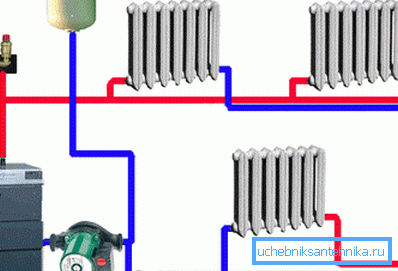

Треба сказати, що така схема малоефективна в великих будинках, де доцільніше застосовувати двотрубну систему. Правда, в цьому випадку знадобиться циркуляційний насос, для забезпечення необхідного тиску. Крім того, ціна такого опалення буде більше, так як потрібно практично вдвічі більше труб.

Сенс цієї схеми полягає в тому, що вхідні патрубки радіаторів підключаються до однієї труби, а вихідні - до іншої. При цьому підключення може здійснюватися як послідовно, так і паралельно. Таке рішення дозволяє забезпечити рівномірний нагрів батарей.

Порада! Якщо на 100 частин води, яка виступає в якості теплоносія, додати 40 частин солі, то її температура замерзання знизиться до -20 градусів.

Обов'язковим елементом опалювальної системи є розширювальний бачок, який призначений для компенсації температурного розширення теплоносія в системі. Як правило, цей елемент встановлюється біля циркуляційного насоса.

Ось, власне, і вся інструкція з облаштування опалення в дачному будинку.

висновок

Облаштувати водяне опалення для дачі своїми руками досить просто. Головне в цьому випадку - зробити відповідний теплообмінник і правильно його розмістити. В іншому ж робота не відрізняється від монтажу звичайної опалювальної системи.

З відео в даній статті можна отримати додаткову інформацію по цій темі.
