Як облаштувати з цегли димохід для твердопаливного котла
Якщо ви вирішили побудувати будинок, де передбачений твердопаливний котел для системи опалення, необхідно визначити місце для установки його димової труби. При розробці проекту і під час монтажу останньої необхідно врахувати співвідношення між виробленням і втратами тепла. Цегляний димохід для твердопаливного котла повинен встановлюватися з дотриманням всіх заходів чистоти повітря в приміщенні і протипожежної безпеки.
Наше завдання сьогодні - розповісти про правила установки димаря такого типу, її кладці, а також матеріали та інструменти необхідних для роботи.

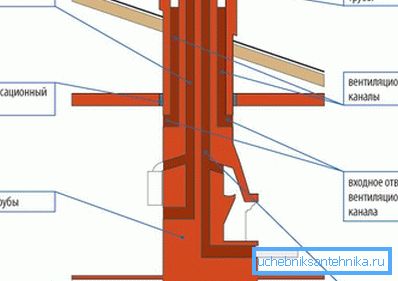

Загальні відомості про частини системи димовідведення
Почнемо ми з твердопаливного котла, який є опалювальним приладом класичного типу. Його можна зустріти майже в кожному окремому будинку, де немає підведення газової магістралі. Зручний тим, що в паливній камері можна спалювати і вугілля, і дрова, і торф.
Щоб отримати максимальну тепловіддачу від обладнання, необхідно правильно розрахувати і виготовити димохід, в нашому випадку з цегли.
Він повинен відповідати наступним вимогам:
- не подавати перешкод для подачі повітря, необхідного для ефективної роботи опалювального пристрою;
- створювати тягу, що виникає завдяки різниці в температурі і тиску, достатню для відводу продуктів горіння.
Димові труби для твердопаливного котла можуть бути виготовлені з:
- цегли;
- стали певних марок;
- кераміки.
Класичний варіант - цегляний димохід, який можна зробити своїми руками.
Правила установки
Нерідко домовласники поспішають самі або їм попадаються недбайливі працівники, які вважають, що можуть злегка відійти від загальноприйнятих вимог. В результаті відбуваються нещасні випадки, які, на жаль, можуть мати летальні наслідки.
Щоб такого не сталося у вас, настійно рекомендуємо дотримуватися такі рекомендації:
| Пожежна безпека |
|

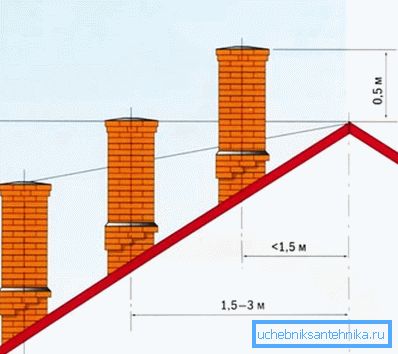

| Висота |
|
| відведення конденсату | Інструкція вимагає виконання цієї умови для будь-якого типу димоходу. Необхідно передбачити місця скидання конденсату, для технічного обслуговування, а також очищення від сажі і можливого мусора.В іншому випадку поступово тяга зменшиться настільки, що дим буде надходити всередину приміщення. |
| Перетин | Площа внутрішнього перетину по всій довжині труби повинна бути однаковою. Інакше це сильно погіршить проходження продуктів горіння. |
| додатково |
|
Чому багато хто віддає перевагу цегляної димоходу? Залежить це від того, що відводять гази можуть нагрітися до температури 600 ° С, тому конструкція повинна бути стійка до неї.
Максимально відповідає цим параметром цегла, хоча ціна робіт по кладці димаря, та й сам матеріал сьогодні не такий дешевий. Зате після установки, можна про нього довго не турбуватися.
Порада: нанесіть на внутрішні стінки цегляної димової труби вогнетривкий розчин в момент її будівництва і тоді ви зможете захистити її від шкідливих впливів агресивно-кислотного осаду і конденсату.

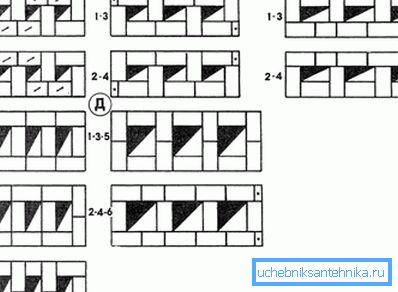

Як проводиться кладка димоходу з цегли
Кладку димової цегляної труби не можна назвати простим заняттям, для цього будуть потрібні певні знання і навички, щоб розуміти технологічні процеси.

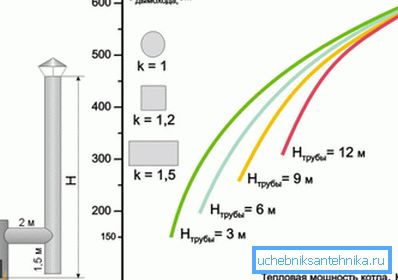

- Простий варіант - пристрій димоходу, коли цегельний канал необхідно виготовити всередині стен.В даному випадку залишають незакладену шахту з перетином в цегла (250 мм). Перетин димоходу можна розрахувати за такими нормами: 1 кВт = 0,08 м2. Відповідно, якщо потужність твердопаливного котла складе 10 кВт, перетин димової цегляної труби повинно бути не менше 0,8 м2 або приблизно 300х300 мм.

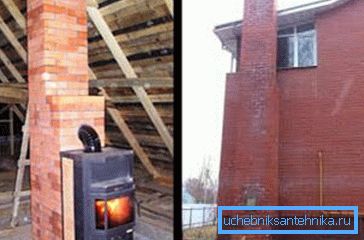

- При створенні окремої димової труби слід дотримуватися підвищеної обережності і відповідальність в роботі. Ведучи кладку, приділяйте особливу увагу кутах, які повинні бути ідеально рівними. Слідкуйте також за тим, щоб на стінках не було опуклостей.

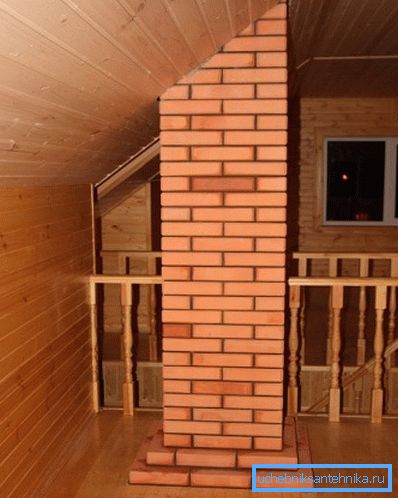

Порада: не примикає до стіни димову трубу необхідно виконати строго у вертикальній площині.
- Примикає до стіни димохід для надійності слід додатково закріпити за допомогою анкерів, які потрібно розташувати приблизно через 4-5 рядів. У цьому випадку також слід попередньо продумати, де будуть розташовані технологічні та ревізійні отвори.
Порада: обов'язково зробіть знизу димоходу люк, через який можна легко видаляти накопичилася сажу.

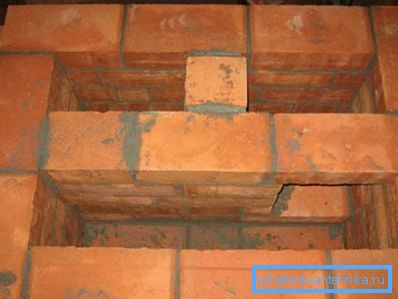

- Щоб підвищити ефективність споруди, внутрішня поверхня труби повинна бути рівною і гладкою, тоді дим зможе безперешкодно виходити назовні.
- Один з найпоширеніших варіантів, що застосовуються для внутрішньої обробки каналу, оштукатурювання «під рукавицю». Завдяки використанню такого способу, його перетин по формі буде максимально наближене до кругу.Хотя деякі фахівці вважають такий спосіб внутрішньої обробки непрактичним, оскільки через деякий час штукатурний розчин почне відшаровуватися і забивати канал димаря.
Порада: зовнішню частину димоходу обкласти облицювальною цеглою або обшити покрівельним матеріалом, щоб захистити його від атмосферних впливів.
Що потрібно приготувати для роботи
Простота споруди полягає в тому, що для його зведення досить мати під рукою цеглу та розчин для його укладання.
Однак не слід ставитися до роботи зверхньо, її потрібно робити за всіма правилами і дуже уважно, в іншому випадку ваша опалювальна система просто не буде працювати належним чином і трубу доведеться розбирати і перекладати, а це великі витрати.
- Вибираючи цегла, стежте, щоб він був добре обожженним.Окраска матеріалу повинна бути з усіх боків рівномірною. Грані - рівні й чіткі, що дасть можливість робити шви невеликої товщини.
- Розчин готуйте особливим способом і в його склад включите обов'язково пісок, глину, цемент і воду. Особливо важливим вважається підбір піску, який повинен бути дрібним, що зробить розчин більш пластичним.

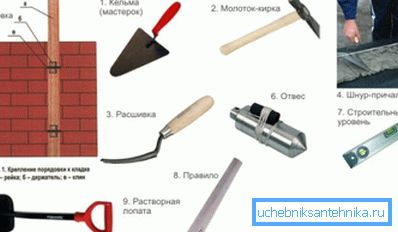

- З інструментів приготуйте:
- кельму;
- молоток-кирка;
- рулетку;
- будівельний рівень і схил;
- лопату для розчину;
- будівельну волосінь.
особливості кладки
- Роботу починайте прямо від опалювального приладу.

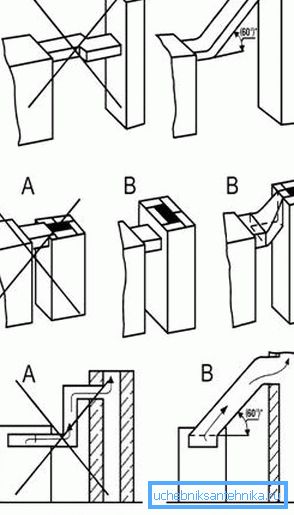

- З'єднати котел з цегляним димарем можна трубою відповідного розміру і діаметру.
- Кладку обов'язково ведіть з перев'язкою між рядами. В принципі вона нагадує зведення перегородок або стін, хоча є і деякі особливості, враховувати які необхідно:
- перевіряйте обов'язково кожен ряд рівнем у вертикальній і горизонтальній площині;
- в розчині обов'язково повинна бути замішана глина;
- товщина шва повинна бути приблизно 5-10 мм. Більше робити не рекомендуємо, так як через періодичне температурного перепаду розчин почне кришитися, а це неминуче призведе до руйнування димаря;
- закладення всіх швів повинна бути якісною, наскрізні отвори неприпустимі;
- при кладці слід використовувати тільки цілі цеглини, скоротивши максимально застосування половинок.
висновок
Твердопаливний котел потребує правильно встановленому димоході. У цьому випадку він зможе працювати максимально ефективно - спалюючи все паливо і передаючи теплоносія необхідну теплову енергію.
Нерідко домовласники зупиняються саме на цегляній димарі, хоча її кладка і вимагає багато сил і часу, але вона повністю справляється зі своїм завданням протягом довгого терміну. Відео в статті допоможе знайти вам додаткову інформацію з цієї тематики.
