Як підібрати радіатори опалення по площі: розрахунок
Підбір радіаторів опалення по площі - поширений метод розрахунку опалювальних приладів. Незважаючи на недосконалість методу, він дозволяє досить достовірно визначити необхідну теплову потужність батарей. Ми хочемо розібратися, як правильно підібрати радіатор опалення по площі опалювального приміщення.
Розрахунок параметрів батареї
Від чого залежать тепловтрати
У регіонах з різко вираженою зміною пір року традиційним показником затишку і комфорту житла вважається його захищеність від холоду. Тому питання якісного та ефективного прогріву приміщень стоїть досить гостро, особливо останнім часом.
Справа в тому, що більшість наших співвітчизників звикло до того, що інтенсивність обігріву повинна бути не менше певного значення, а в разі надлишку тепла завжди можна відкрити кватирку і провітрити кімнату.
Сьогодні такий підхід неприйнятний, так як стара система реорганізується в сторону суворого обліку спожитої енергії, і платити за підвищення температури на вулиці вже ніхто не хоче. Тому споживач бажає знати точно, як розрахувати радіатори опалення за площею квартири або будинку.
Розрахунок необхідної інтенсивності роботи конвекторів спрямований на визначення значення енергії, яку необхідно передати приміщення для компенсації теплових втрат, що відбуваються через огороджувальні конструкції:
- вікна,
- двері,
- стіни,
- стеля,
- підлога.
Очевидно, що результат буде залежати від таких факторів:
- Кількість і розміри вікон;
- Якість склопакетів і кількість камер в них;
- Кількість і розміри дверей;
- Температурний режим поверху над стелею;
- Температурний режим в просторі під підлогою;
- Ступінь утеплення стін (среднеутепленной вважається стіна в дві цеглини і шаром пінопласту 10 см);
- Орієнтація зовнішніх стін по сторонах світу;
- Вітрова навантаження на стіни і дах;
- Температурний режим та особливості клімату в регіоні;
- Кількість стін, що межують з вулицею;
- Ступінь утеплення стелі, якщо над ним знаходиться неопалювальний горище;
- Ступінь утеплення підлоги, якщо під ним розташований підвал або грунт;
- Висота стель і розміри кімнати (обсяг приміщення);
- Тепловтрати через систему вентиляції.

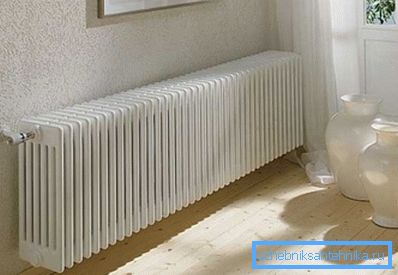

Очевидно, що детальний і точний розрахунок - завдання дуже складне, що вимагає маси досліджень і обліку величезної кількості чинників. Тому для визначення параметрів опалювальних приладів прийнято використовувати спрощені форми розрахунків, серед яких популярні розрахунки за площею, за обсягом і більш точні формули з коефіцієнтами.
Зверніть увагу! Занадто велика кількість факторів, що впливають на тепловтрати приміщень, роблять точний розрахунок необхідної інтенсивності обігріву скрутним, тому прийнято користуватися спрощеними формулами.
Розрахунок по площі
Щоб проілюструвати сказане вище, займемося практичним обчисленням. Для цього розглянемо, як розрахувати алюмінієві радіатори опалення на площу квартири.
Згідно з нормами СНиП, для обігріву одного квадратного метра території з висотою стель в межах 2.4 - 2.8 метра потрібно 100 Вт теплової енергії.
Тепер ми можемо визначити приблизне значення тепла, необхідного для опалення всього приміщення:
- Визначаємо параметри кімнати, множачи її довжину на ширину. Візьмемо для прикладу стандартну кімнату 3х4 м і отримаємо 12 м ?;
- Множимо отриману величину на нормативну необхідну теплоту для обігріву одного квадратного метра приміщення - 12х100 = 1200 Вт.
Зверніть увагу! Ми визначили, яка сумарна потужність необхідна для обігріву нашої кімнати. Це дуже приблизні дані, але для попереднього підрахунку прийнятні.

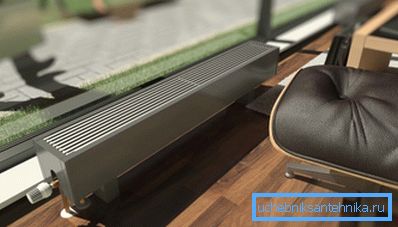

Далі визначимо параметри обігрівача. Ми не будемо визначати, яку площу опалює одна секція алюмінієвого радіатора, а просто розділимо отримане значення сумарної теплоти на тепловіддачу однієї секції, зазначену в паспорті приладу.
Отже, приступимо:
- Читаємо техпаспорт радіатора і бачимо, що тепловіддача однієї секції дорівнює 187 Вт;
- Ділимо знайдене раніше значення на паспортне - 1200/187 = 6.417;
- Округляем результат в сторону більшого цілого числа і отримуємо необхідну кількість секцій - 7.
Зверніть увагу! Слід враховувати, що паспортні дані вказані для ідеальних умов, коли теплоносій подається з нормальною температурою і напором. Для реальних умов рекомендують робити поправку на 15 - 20% в більшу сторону.
Більш точні методи
Зазначений метод є дуже неточним і приймає безліч припущень:
- висота стель в межах 2.8 метра;
- одна зовнішня стіна;
- одне стандартне вікно і т.д.
Однак далеко не всі приміщення відповідають даним параметрам, особливо в питанні висоти стель.

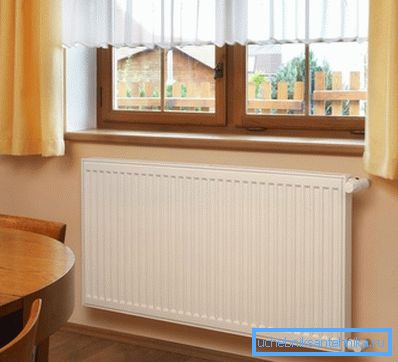

Для квартир з високими стелями можна скористатися розрахунком за обсягом. Тут ми будемо відштовхуватися від іншої норми СНиП, згідно з якою для опалення 1 м? приміщення необхідний 41 Вт тепла (34 Вт для стін з утепленням і вікон зі склопакетами).
Візьмемо нашу стандартну кімнату розміром 12 м? і уявімо, що висота стель складає 320 см. Визначаємо обсяг кімнати - 3.2х12 = 38.4 м ?.
Тепер визначимо необхідну загальну теплоту - 38.4х41 = 1574.4 Вт. Збільшення висоти стель спричинило підвищення необхідної енергії більш ніж на 20%.
Далі діємо за звичною схемою - ділимо сумарне значення на тепловіддачу однієї секції: 1574.4 / 187 = 8.42. Округляємо в більшу сторону і отримуємо необхідну кількість секцій - 9.
Зверніть увагу! На цьому прикладі ми змогли переконатися, що для квартир з різною висотою стель потрібна різна кількість секцій обігрівача.
Як ми могли помітити, навіть розрахунок за обсягом не враховує багатьох факторів, таких як розмір вікон, особливості стін, клімат місцевості.
Тому для більш точного обчислення знадобиться врахувати дані фактори. В цьому випадку ми використовуємо поправочні коефіцієнти, і тоді формула для сумарного значення буде виглядати так:
Q = 100 Вт / м? * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, де:
- Q - сумарна теплота, необхідна для обігріву кімнати;
- P - площа приміщення;
- k1 - k7 - поправочні коефіцієнти.
Для визначення значень коефіцієнтів використовуємо таблицю:
| коефіцієнти | значення |
| k1 - коефіцієнт скління | Для звичайних подвійних дерев'яних вікон - 1.27, для подвійних склопакетів - 1.0, для потрійних склопакетів - 0.85 |
| k2 - коефіцієнт теплоізоляції стін | Відсутня теплоізоляція (кладка менш ніж в 2 цегли) - 1.27, середня ізоляція (кладка в 2 цегли або шар утеплювача) - 1.0, хороша теплоізоляція (кладка в 2 цегли і шар утеплювача) - 0.85 |
| k3 - відношення розмірів вікон до величини статі | 50% - 1.2, 40% - 1.1, 30% - 1.0, 20% - 0.9, 10% - 0.8 |
| k4 - коефіцієнт обліку клімату | Якщо температура самої холодної тижні в році становить -35 ° С - 1.5, -25 - 1.3, -20 - 1.1, -15 - 0.9, -10 - 0.7 |
| k5 - коефіцієнт зовнішніх стін | Одна стіна - 1.1, дві стіни - 1.2, три стіни - 1.3, чотири стіни - 1.4 |
| k6 - коефіцієнт горища | Холодне горище - 1.0, опалювальний горище - 0.9, житлове приміщення - 0.8 |
| k7 - коефіцієнт висоти стель | 2.5 м - 1.0, 3 м - 1.05, 3.5 м - 1.1, 4 м - 1.15, 4.5 м - 1.2 |
Зверніть увагу! Після точного визначення сумарного значення, його слід знову розділити на тепловіддачу однієї секції і тоді вийде необхідну кількість секцій для даного радіатора.
висновок
Ціна енергоносіїв стає дедалі більше, тому точний розрахунок інтенсивності опалення визначає не тільки комфорт, але і витрати на обігрів. Відео в цій статті і наші інструкції допоможуть вам не помилитися в обчисленні необхідних величин.
