Як підключити батарею опалення в приватному будинку

Ефективність системи опалення залежить від ряду факторів, у тому числі велике значення має підключення батарей. Адже при неправильному підключенні частина радіатора може залишатися холодною навіть при високій температурі теплоносія. Тому в даній статті ми розглянемо, як правильно підключити батареї опалення і в яких випадках, які схеми доцільно використовувати.

особливості підключення

Способи під'єднання радіаторів

При влаштуванні опалювальних систем в приватних будинках застосовують такі способи під'єднання:

Зверніть увагу! При використанні терморегулятора для опалення паралельно радіатора необхідно виконати байпас. Це дозволить регулювати ступінь нагрівання приладу.

Як ми бачимо, способи підключення батарей опалення залежать від ряду факторів, таких як спосіб прокладки труб, потужність обладнання тощо. Зокрема велике значення має вид системи. Детальніше про види опалювальних систем поговоримо нижче.

види системи

При влаштуванні опалювальних систем застосовують дві схеми:

• Однотрубну - є найбільш простий, так як теплоносій циркулює по одній трубі, до якої послідовно приєднані опалювальні прилади. Її недоліком є ​​те, що вона не дозволяє регулювати подачу тепла. Тому тепловіддача відповідає проектній позначці, закладеної при проектуванні. Така схема застосовується в невеликих системах, тому що при великій протяжності трубопроводу і великій кількості радіаторів, прилади будуть нагріватися нерівномірно.

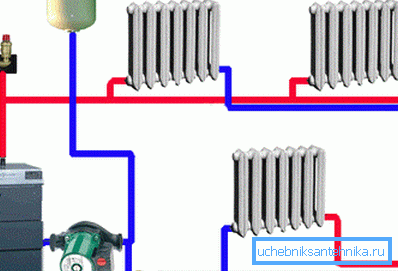

• Двохтрубна - сенс її полягає в тому, що гаряча вода тече по одній трубі, а остившая повертається в котел за іншою. Підключення батарей опалення в приватному будинку в цьому випадку здійснюється, відповідно, паралельно. Перевагою такого пристрою є рівномірний нагрів секцій, а також можливість регулювання тепловіддачі. З недоліків можна виділити лише потреба в більшій кількості труб, відповідно вартість конструкції зростає.

Слід зазначити, що незалежно від типу системи, підключення батарей опалення своїми руками можна реалізувати двома способами:

• За вертикальної схемою - нагрівальний прилад з'єднується з вертикальним стояком, від якого виконується розводка до радіаторів.
• За горизонтальною схемою - циркуляція теплоносія здійснюється за горизонтальним трубопроводах.

Вибір схеми підключення батарей опалення залежить від особливостей будинку. Наприклад, якщо житло містить кілька поверхів, то з'єднання реалізується за вертикальною схемою.

вибір місця

Вирішуючи як правильно підключити батарею опалення, обов'язково потрібно визначитися з місцем розташування опалювальних приладів. Справа в тому, що функція радіаторів полягає не тільки в обігріві приміщень, а й створення теплового екрана, який запобігає проникненню холоду в приміщення. Саме з цієї причини вони встановлюються під підвіконнями.

Звідси випливає, що опалювальні прилади необхідно встановлювати в місцях найбільших тепловтрат. Тому, перш ніж визначитися зі способом підключення, необхідно скласти схему з їх розташуванням.

Крім того, важливо правильно визначити монтажні відстані, що дозволить домогтися максимальної тепловіддачі пристроїв. Отже, ці відстані повинні бути наступними:

Порушувати ці нормативи не рекомендується.

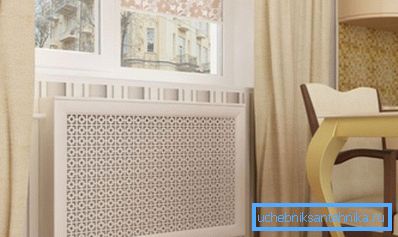

Зверніть увагу! Підвіконня не повинен перекривати або затуляти опалювальний прилад, так як це суттєво зменшить ефективність виділення тепла. Однак, в деяких випадках радіатори можуть бути прикриті гратами. Найчастіше це роблять, коли опалювальні прилади не вписуються в інтер'єр приміщення.

монтаж

Виконувати підключення батареї опалення слід в теплу пору року, щоб не залишитися взимку без обігріву. Тому необхідно заздалегідь придбати всі комплектуючі, щоб здійснити всі роботи швидко.

Зверніть увагу! Купувати опалювальні прилади можна тільки після того, як буде складена схема опалення. Це дозволить вибрати правильне розташування сполучних патрубків. Крім того, попередньо необхідно розрахувати їх потужність, як це робиться, ви можете дізнатися на нашому порталі.

Приступати до монтажних робіт потрібно після обробки приміщення.

Інструкція виглядає наступним чином:

• Якщо в приміщенні виконується заміна старих радіаторів, то в першу чергу треба демонтувати елементи колишньої конструкції.
• Потім необхідно визначити місце положення конструкції і зробити на стіні відповідні позначки. При цьому потрібно скористатися будівельним рівнем, щоб конструкція була встановлена ​​рівно.
• Потім треба закріпити своїми руками кронштейни за допомогою дюбелів.
• Після цього пристрій слід встановити на кронштейни згідно з інструкцією, яка зазвичай є в комплекті з радіаторами.

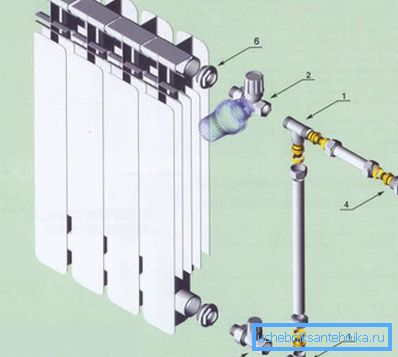

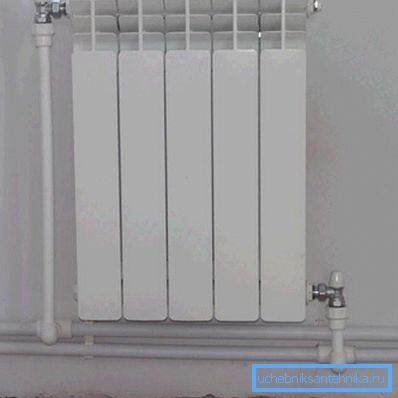

• Після монтажу приладів необхідно підключити їх до трубопроводу. Дана операція залежить від виду труб. Наприклад, якщо трубопровід реалізований пластиковими трубами, під'єднання радіаторів здійснюється за допомогою спеціального кріплення - «американки».

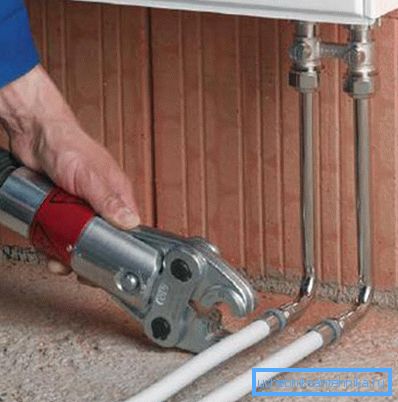

На цьому етапі встановлюються кульові крани, а також крани Маєвського. Слід зазначити, що при використанні батареї опалення з нижнім підключенням, не обов'язково виконувати байпас і встановлювати регулювальну арматуру. Остання, як правило, використовується в двотрубних системах з діагональним і бічним з'єднанням.

При монтажі запірної арматури необхідно подбати про легке доступі до неї, навіть якщо самі радіатори закриті.

• На завершення роботи можна заповнити систему теплоносієм і виконати її опресовування.

Зверніть увагу! При проектуванні і монтажі опалення необхідно дотримуватись вимог, які містить СНиП 3.05.01-85.

Ось, власне, і всі основні особливості по під'єднання опалювальних батарей.

висновок

Само по собі приєднання батарей опалення не представляє собою нічого складного. Однак, щоб система була ефективною, попередньо необхідно грамотно скласти її схему. Для цього потрібно врахувати ряд факторів, тому, підготовку проекту слід виконати дуже ретельно.

З відео в даній статті можна зачерпнути деяку додаткову інформацію по цій темі.
