Як побудувати димохід для газового котла: порядок

Одним з необхідних елементів будь-якої опалювальної системи в приватному будинку є котел. Цей агрегат, незалежно від використовуваного в ньому палива, повинен бути встановлений відповідно до певних вимог, що гарантує правильність і безпеку його експлуатації.

Розглянемо, як облаштувати димохід для газового котла, так як інструкція по його монтажу має деякі складності і нюанси.

особливості конструкції

Перед тим як монтувати димові труби для газових котлів, необхідно вибрати, придбати і встановити сам пристрій. Геометричні розміри та інші особливості димоходу залежать від технічних характеристик нагрівального агрегату (читайте також статтю Труби та фітинги із зшитого поліетилену: технічні характеристики і особливості монтажу).

Розглянемо основні нюанси, які слід враховувати при проектуванні:

1. Найбільш поширені круглі конструкції. Однак ніхто не забороняє використовувати димові труби для котлів з квадратним перетином. Основна вимога - внутрішній обсяг димоходу повинен бути більше, ніж камера згоряння котла.

Якщо ви вирішили зупинитися на круглій трубі, то для визначення її внутрішнього обсягу необхідно знати внутрішній діаметр вироби. Якщо він не вказаний на маркуванні, то для його обчислення слід від зовнішнього діаметра відняти товщину стінок труби.

Потім отримані значення підставляються в формулу:

S =? * d_{внутрішній} * L

де d_{внутрішній} - внутрішній діаметр використовуваної труби;

L - довжина димоходу.

Зверніть увагу! Труба для димаря газового котла повинна бути ширше, ніж його вихідний патрубок. В іншому випадку можуть виникнути труднощі при стикуванні котла і системи відводу відпрацьованих газів.

1. Висота димоходу залежить від того, на якій відстані він буде перебувати від коника покрівлі.

Тут існує наступна залежність:

• відстань до 1,5 метра - верхній зріз труби повинен бути вище як мінімум на 50 см;
• відстань від 1,5 до 3 метрів - верхній зріз може бути розташований врівень з коником або вище;
• відстань більше 3 метрів - в цьому випадку необхідно провести лінію, яка буде на 10 градусів нижче горизонтальної лінії, проведеної через найвищу точку даху (зріз димоходу не повинен бути нижче її).

Якщо після обчислення внутрішнього обсягу труби виявилося, що її діаметра недостатньо, не варто брати велику деталь, так як її ціна буде значно вище. Більш доцільно просто трохи збільшити довжину конструкції.

Самостійний монтаж димоходу

Вибір варіанту розміщення

Димохідні труби для газових котлів - не надто складні системи, але при їх монтажі своїми руками слід враховувати безліч нюансів. В іншому випадку котел не правильно функціонувати, що може привести до його поломки, а в окремих випадках - накопичення відпрацьованих газів в приміщенні і отруєння людей.

Перед тим як приступити до будівництва або установці, слід вибрати місце, де буде влаштовуватися труба.

Існує два основні варіанти:

• всередині будинку;
• зовні будівлі.

Як перший, так і другий варіант має свої переваги і недоліки.

Розглянемо особливості установки всередині приміщень:

• якщо димохідна труба для твердопаливного котла проходить через опалювальні кімнати, її не потрібно буде додатково утеплювати;
• існує небезпека пропускання відпрацьованих газів і їх займання;
• елементи димоходу складніше встановлювати і ремонтувати в разі поломки.

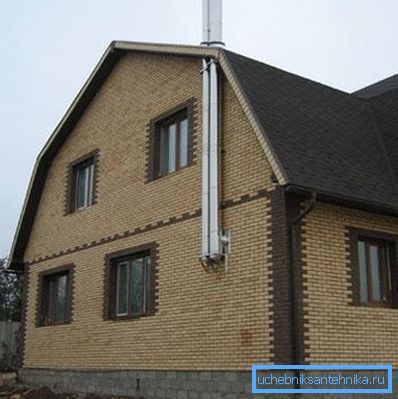

Якщо ж ви вирішили монтувати систему відводу відпрацьованих газів поза домом, то тут також є свої плюси і мінуси:

• такий димар повністю безпечний під час експлуатації;
• його конструкція менш складна в установці;
• труба легко ремонтується в разі поломки або розгерметизації;
• при виборі цього варіанту вам заздалегідь потрібно вирішити, чим утеплити димову трубу котла, так як її промерзання в зимовий період не можна допускати ні в якому разі.

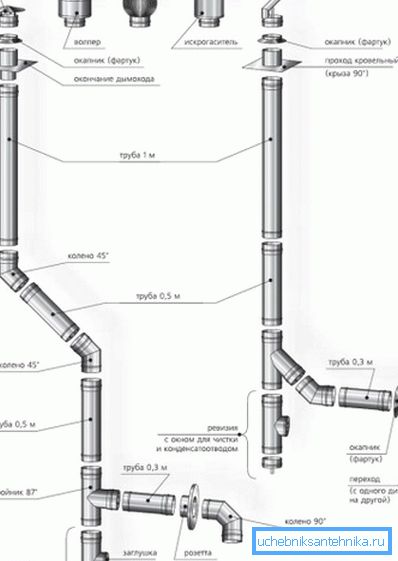

Складові елементи димоходу

Труба для відведення продуктів горіння з котла, що працює на природному газі, складається з наступних обов'язкових елементів:

• перехідника, що з'єднує вихідний патрубок котла з відвідної трубою;
• трійника з ревізією, обладнаного штуцером, який необхідний для видалення вологи, що конденсується;
• кріплень - хомутів і кронштейнів;
• відводів (в разі необхідності) - вони повинні бути встановлені на відстані не менше 2 метрів від нагрівального елементу, інакше можливе зниження тяги;
• перехідних патрубків;
• труби;
• конічного наконечника.

Зверніть увагу! Труба для газового котла обов'язково повинна мати конічний закінчення. Звичайні дефлектори і ковпаки ставити заборонено. В крайньому випадку, зріз може бути залишений зовсім без захисту.

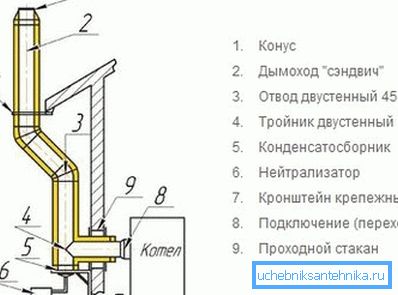

Монтаж зовнішнього димоходу

Порядок робіт з монтажу системи відводу відпрацьованих газів, розташованої поза домом, полягає в наступному:

1. На патрубок газового котла надаватися перехідник, який буде проходити крізь товщу стіни. Він повинен входити в кладку щільно, тому перед проробляє отворів кілька разів ретельно перевірте всі розміри і нанесіть розмітку.
2. Через стіну частина димоходу виводиться назовні. Всі елементи, що стикаються з цеглою (бетоном) повинні бути ретельно ізольовані.
3. Зовні на виходить відрізок кріпиться ревізія з одягненою на неї заглушкою.
4. Монтується труба потрібної висоти. Для цього використовується необхідну кількість заздалегідь придбаних ланок. Вся конструкція закріплюється до стіни будинку за допомогою хомутів з кронштейнами. Відстань між сусідніми кріпленнями не повинно бути менше 2 метрів.
5. Як тільки димохід досягне потрібної висоти, на останній елемент надаватися конусоподібний наконечник.
6. Всі стики слід додатково стягнути хомутами або сталевим дротом.
7. Доцільно пофарбувати трубу фарбою, яка захистить матеріал від корозії і додасть трубі більш привабливий вигляд.

Для монтажу трубопроводу бажано використовувати спеціальні багатошарові труби, які не потребують додаткового утеплювача. В іншому випадку слід подбати про теплоізоляції самостійно.

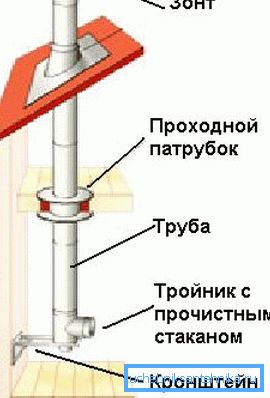

Монтаж внутрішнього димоходу

На відміну від попередньої конструкції, тут перед початком роботи слід провести деякі підготовчі заходи:

• нанести розмітку на міжповерхові перекриття і покрівлю в тих місцях, де буде проходити майбутній димохід;
• вирізати в потрібних місцях отвори (слід ретельно проконтролювати всі розміри, щоб перехідні патрубки вставлялися якомога щільніше).

Сам процес монтажу полягає в наступному:

1. Приєднуємо до вихідного патрубка котла спеціальний перехідник.
2. До нього прикріплюється ревізія з кришкою, необхідна для прочищення димоходу, а потім встановлюється основний опорний кронштейн з металевим листом, який послужить підставою для всієї конструкції.
3. Монтуємо трубу з використанням прямих складових елементів та інших необхідних перехідників (колін).
4. У місцях, де труба проходить перекриття, необхідно використовувати спеціальні патрубки.
5. Точки входу і виходу патрубків з перекриттів слід захистити металевими листами, чий діаметр повинен трохи перевищувати діаметр димоходу.
6. Всі місця з'єднань слід додатково зміцнити хомутами на болтах або стягнути сталевим дротом.
7. Кріплення конструкції до стіни здійснюється за допомогою кронштейнів.

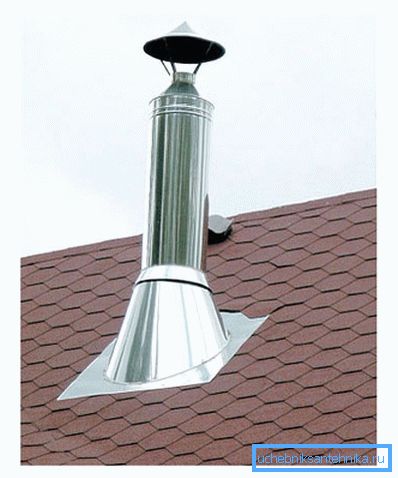

8. Верхній зріз труби повинен бути захищений спеціальною конусоподібної насадкою, що перешкоджають попаданню всередину труби атмосферних опадів і вітру.

Заходи по ізоляції димоходу

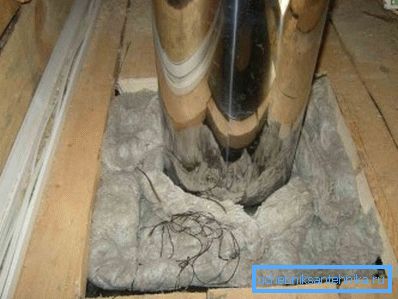

Місця, де система відводу відпрацьованих газів стикається з матеріалами, які можуть легко спалахнути, слід ретельно ізолювати. Для цього використовується патрубок потрібно ретельно покрити з усіх боків базальтовим матом, ізольованим металічною фольгою і вогнетривкої сумішшю. Перекриття можна додатково захистити мінеральною ватою.

Не забудьте перевірити герметичність швів. Для цього можна приготувати мильний розчин і нанести його на стики. Поява бульбашок буде свідчити про наявність отворів, які обов'язково потрібно закладати.

висновок

Димохід для газового котла в приватному будинку - дуже важлива деталь. Від неї залежить не тільки правильність і ефективність функціонування опалювальної системи, але і безпеку людей в будинку (див.також статтю Муфти для поліетиленових труб: 6 основних видів).

Більш детально про монтаж різних вентиляційних і газовідвідних систем можна дізнатися з відео в цій статті.
