Як працює масляний радіатор: конструкція і тепловіддача,

Якщо говорити в загальному, то масляний радіатор на 5-7 секцій або інших розмірів побутового типу являє собою сталевий герметичний корпус, який заповнюється спеціальним маслом, а всередині ємності встановлюється електричний нагрівач, який підключається до мережі змінного струму 220В.

Принцип дії тут досить проста - електрична спіраль своїм напруженням гріє масло, а воно в свою чергу передає тепло на металевий корпус і від інтенсивності такої взаємодії залежить потужність тепловіддачі обігрівального приладу. Більш докладно про конструкції масляного обігрівача, його переваги та недоліки ми поговоримо нижче, а також ви зможете подивитися відео в цій статті.

масляні радіатори

Про конструкції і тепловіддачі

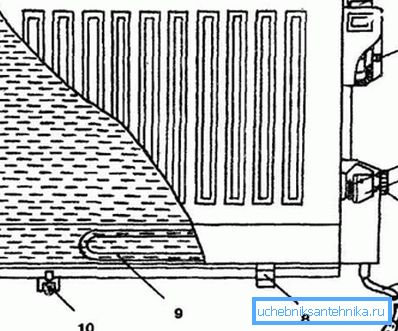

Загальна схема масляного радіатора:

1. корпус;
2. індикатор;
3. вимикач;
4. пластина з біметалу;
5. мікровимикач;
6. регулятор потужності;
7. електропровід;
8. ніжка;
9. нагріваючий елемент;
10. регулювальний гвинт регулювання

ККД масляного радіатора безпосередньо залежить від площі його корпуса - чим вона більша, тим вище виходить тепловіддача, а температура стінок може досягати 110-150? C.

Отже, такий прилад являє собою батарею, яку можна не просто пересувати, а взагалі, встановлювати в будь-якому потрібному місці, якщо при цьому є можливість забезпечити її електроживленням.

• Безумовно, інтенсивність обігріву не може залишатися в одному і тому ж режимі, тому, заводи-виробники для цієї мети постачають прилади перемикачами типу термостат, які дають можливість функціонування в 2-3 режимах. Суть тут полягає в наступному - встановлюючи ручку перемикача в будь-яке положення, ви задієте певну кількість спіралей, тобто, вони або замикаються, або розмикаються;

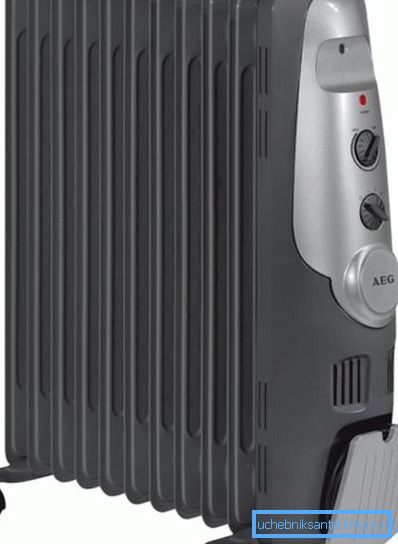

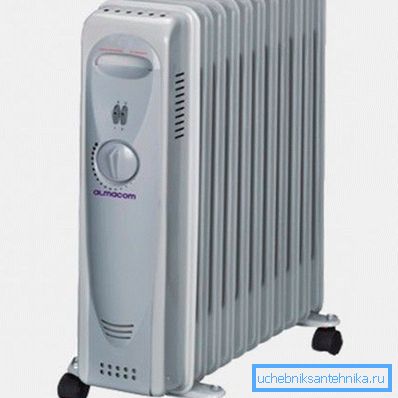

• Ви можете придбати масляний радіатор на 5 секцій для опалення невеликої площі приміщення, але взагалі такі прилади можуть вироблятися у великих розмірах - як правило, межа має 14 секцій;
• На випадок перегріву (замикання перемикача), щоб не стався вибух масляного радіатора (розтріскування корпусу), він забезпечується спеціальним запобіжним клапаном в нижній частині металевого корпусу приладу. Так що при критичному підвищенні тиску відбувається частковий перехід масла.

Примітка. Загальний принцип роботи масляного радіатора полягає в конвекції - від гарячих стінок металевого корпусу нагрівається повітря і розподіляється по приміщенню.

Експлуатація - основні правила

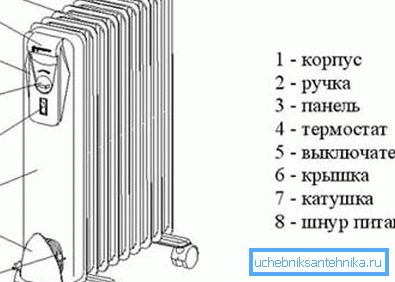

Примітка. Кожен виробник дбає про експлуатацію своєї продукції користувачем, так як він несе гарантійну відповідальність. Тому, у всіх випадках додається інструкція з експлуатації масляного радіатора, яка дозволить вам використовувати його з найбільшою віддачею максимально довгий час.

Якщо ви придбали такий обігрівач, то інструкція до масляного радіатора в першу чергу зверне вашу увагу на заходи безпеки при експлуатації приладу, все-таки він працює від електромережі 220 В, що може бути небезпечним не тільки для здоров'я, але і для життя людини.

Як правило, такі прилади розраховані саме на 220В, але є винятки, тому, перед тим, як включити в розетку, потрібно переконатися в його відповідності.

Якщо ви вирішили помити або почистити корпус приладу, то його слід повністю знеструмити, тобто, не просто перемкнути клавішу вимикача, а витягнути вилку з розетки.

До аналогічних заходів також вдаються в тих випадках, коли опалення не потрібно на тривалий час, наприклад ви куди-небудь їдете або опалювальний період закінчується. Крім того, не можна залишати прилад без нагляду - це може бути під час вашої відсутності на день, два і більше того - його знеструмлюють.

Масляні радіатори виробляються з хорошим дизайном, але якщо він вам не подобається, то його ні в якому разі не можна накривати чим-небудь - це може стати причиною загоряння, крім того, рекомендується встановлювати обігрівач, якнайдалі від легкозаймистих предметів, як то меблі, штори, одяг, постіль і так далі. Відстань до предметів швидкого загоряння має бути не менше 90 см.

У разі пошкодження корпусу не намагайтеся його розібрати самостійно - в домашніх умовах ви не зможете герметично закупорити ємність назад - це можливо тільки в майстернях.

При підключенні відведіть в сторону мережевий шнур, щоб він не торкався до гарячого корпусу, так як це може привести до оплавлення ізоляції і, як наслідок, коротке замикання. Будьте особливо уважні, якщо у вас в будинку постійно або тимчасово перебувають діти - наявність такого приладу може стати причиною опіку у дитини.

Масляні опалювальні прилади призначені виключно для приміщень, і їх не можна експлуатувати на відкритому повітрі, крім того, не рекомендується встановлювати їх поблизу інших обігрівальних приладів, як то, печей, батарей, плит та топок.

Не можна використовувати радіатор при несправному мережевому обладнанні - пошкодженні шнура, термостата або нагрівального елементу - віднесіть його в центр сервісного обслуговування, де ціна за ремонт буде невисока, але ви отримаєте безпеку.

Параметри потужності деяких моделей

Технічні характеристики ORION OOR

Примітка. Рано чи пізно настає кінець експлуатаційного періоду, і радіатор доводиться утилізувати. Перед утилізацією вам необхідно обов'язково злити масло, як це зазначено в інструкції від виробника.

робимо самі

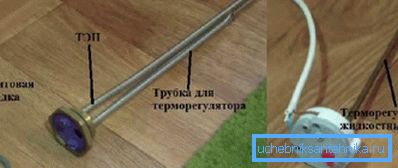

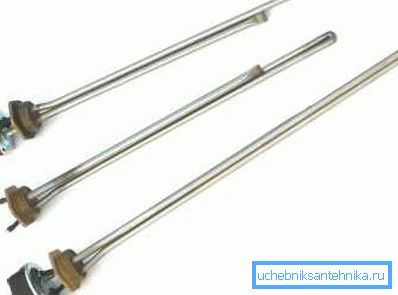

Якщо вас цікавить, як зробити масляний радіатор опалення своїми руками, то вам для цього знадобиться ТЕН голчастого типу, як на верхній фотографії та металевий герметичний корпус.

Як ємності можна використовувати похідний газовий балон, старий автомобільний або водяний побутової радіатор або навіть шматок труби пристойного діаметру, заваренной на кінцях. Кількість ТЕНів залежить від потужності, якої ви захочете наділити свій виріб.

Як масла можна використовувати машинне або трансформаторне, але трансформаторне все-таки краще, так як воно розраховане для експлуатації в високому температурному режимі. Також вам знадобиться термостат, який можна буде зібрати з термореле або звичайного пакетного перемикача.

Так як зробити масляний радіатор своїми руками можна з різних ємностей, то вам потрібно забезпечити в ній один отвір, через яке ви зможете залити масло і вставити ТЕН, тому, для такої мети найкраще підійде алюмінієвий, біметалічний або чавунний радіатор.

Якщо ви будете використовувати такі прилади, то масло можна буде залити в останню чергу, відкрутивши верхню ліву чи праву заглушку.

На протилежній від Тена стороні вгорі робиться воздухоотвод - зазвичай для цього використовують кран Маєвського. Заповнюєте зібрану конструкцію маслом, герметізіруете, відпускаєте повітря і можете провести випробування, підключивши до мережі.

висновок

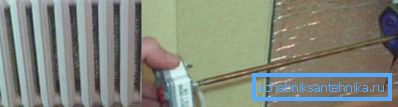

Хотілося б нагадати, що для саморобних масляних радіаторів обов'язково потрібно використовувати рідинне термореле, що відключає електрообладнання при достатньому нагріванні системи. Крім того, перед монтажем перевірте індикатором ТЕН, а після складання обов'язково перевірте корпус конструкції для своєї ж безпеки.
