Як правильно проводиться обв'язка котла опалення

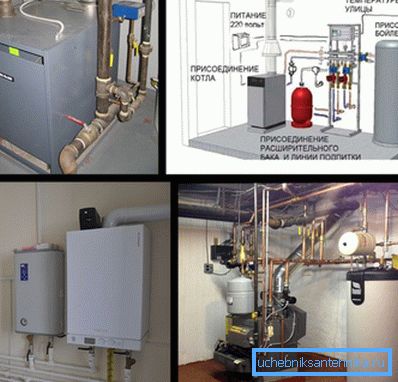

Один котел не зможе вам забезпечити тепло в приміщенні, для цього необхідно зробити його обв'язку. Тоді, що генерується ним тепло зможе по трубопроводах надходити до опалювальних приладів, які і будуть віддавати його в атмосферу кімнат. При цьому слід врахувати, що схема обв'язки може бути різною в залежності від типу застосовуваного в системі опалювального котла, його установки і наявності додаткового обладнання. Тому майте на увазі, що універсальних варіантів не існує.

вибираємо труби

Кожен матеріал має свої особливості, що впливають на його експлуатаційні характеристики. Вибираючи труби для обв'язки котельні, звертайте увагу на їх теплоізоляційні властивості, які складнощі можуть виникнути при монтажі відповідають вашим потребам ціна виробів.

Розглянемо найбільш популярні рішення:

твердопаливний котел

Конструкція обладнання та його принцип роботи впливає на підключення до опалювальної системи. Слід врахувати, що одночасна обв'язка твердопаливного і електричного котла має свої нюанси, що впливають на їх експлуатацію і продуктивність.

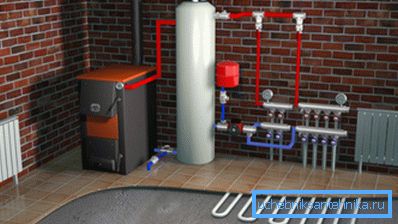

Розглянемо детальніше, як повинна проводитися обв'язування твердопаливного котла своїми руками:

1. Температура обратки не може бути нижче «точки роси» або 55? С. Інакше буде відбуватися велике утворення конденсату. Рекомендуємо з цієї причини робити обв'язку підлогового твердопаливного двоконтурного дров'яного котла міддю, що набагато краще поліпропілену. Вона має кращу теплопровідність, тому скоротить кількість конденсату.

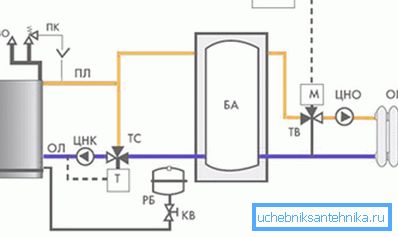

1. Якщо потрібно, можна з'єднати кілька котлів в одну мережу, для чого знадобиться додаткове обладнання. Наприклад, теплоаккумулятор потрібен буде при обв'язці двох дров'яних твердопаливних котлів. Дана схема давно застосовується на Заході, дозволяючи зберігати надлишки тепла в спеціальному резервуарі, що нагадує термос. Коли температура теплоносія падає, тепло починає добиратися з резервуара. Необхідно також передбачити в цьому випадку два клапана - термосмесітельний, що перешкоджає перегріву теплоносія, і підривного. Хоча роботи по монтажу теплоаккумулятора потребуватимуть додаткових витрат, в результаті все вкладення окупляться досить швидко завдяки економії палива.

1. Використання для обв'язки поліпропіленових труб можливо за певних умов. Наприклад, вони повинні бути термостійкими і армованими, так як теплоносій буде постійно мати температуру понад 60 ° С. Добре зарекомендували себе вироби з оптоволокном з алюмінієвим стрижнем. У той же час інструкція по установці не вимагає, як у випадку з міддю, використовувати електроізоляцію і контур заземлення.

Газове обладнання

У цьому випадку немає готових рішень, так як все залежить від використання водогрійного обладнання, а також кількості окремих опалювальних систем.

Нижче пропонуємо вам рекомендації фахівців:

1. Тепла підлога і радіатори. В цьому випадку обв'язка газового котла опалення повинне відбуватись строго з застосуванням Гідрострелка або водяного розподільного колектора. Котел нагріває теплоносій, а встановлене всередині нього циркуляційний обладнання нагнітає тиск прямо на ділянці від нього до колектора. Після Гідрострелка використовується додаткові циркуляційні насоси на кожен опалювальний контур.

1. Обв'язка настінного обладнання мідними трубами проводиться відповідно до розрахункового перерізу трубопроводу. Це саме можна сказати і до поліпропіленовим трубах. Але, якщо для обігріву 60 м2 житла перетин мідної труби становить 20 мм, діаметр поліпропіленової повинен бути в межах O 25-32 мм.
2. Установка акумулює бака є нововведенням, але поки воно не набуло широкого поширення. В цьому випадку рекомендується його використовувати для обв'язки підлогового газового котла у випадку з використанням чавунних агрегатів. Вони бояться різкого зниження температури, а теплоаккумулятор дає можливість згладити такі піки.

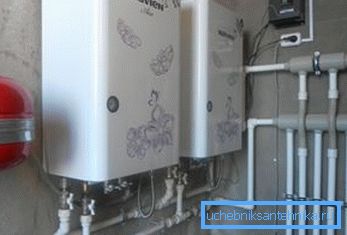

3. Для обв'язки навісного газового котла з 2-ма контурами не потрібна установка додаткового обладнання. Конструкція і так повністю укомплектована. Потрібно просто під'єднати пристрій до радіаторів системи опалення будинку. При обв'язці настінного газового котла з одним контуром поліпропіленом до системи опалення будинку, роботи проводять схожим способом. Тільки в цьому випадку враховується тільки система обігріву.

1. Для підлогових моделей зазвичай потрібно монтаж додаткового обладнання. Наприклад, для двоконтурного знадобляться циркуляційні насоси, фільтри грубого і тонкого очищення, розширювальний бак. Також може бути необхідна установка і Гідрострелка.

Порада: якщо до опалювальної системи під'єднується навісний двоконтурний газовий котел енергозалежного типу, обов'язково потрібно встановлювати байпас, який буде здійснювати контроль за циркуляцією теплоносія, яка не повинна припинятися після відключення електрики.

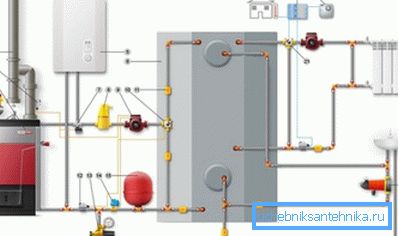

Котел дрова-електрику

Обв'язка обладнання виконується паралельним і послідовним способом. Це необхідно для забезпечення безперервного нагріву теплоносія в системі.

Для цього роблять наступне:

1. Основним джерелом тепла є твердопаливний котел. Він повинен забезпечувати нормальний нагрів теплоносія протягом всього дня.
2. При настанні ночі і після перегорання палива автоматично повинен включатися електрокотел, який продовжує нагрівати теплоносій в системі до того моменту, поки основний котел знову не почне працювати.

Є кілька способів досягти цього, однак основний - застосування ежектора. У цьому випадку обов'язкова умова - котел повинен бути встановлений під невеликим кутом, тоді не відбудеться зворотна циркуляція теплоносія.

Порада: такий же метод можна застосовувати і при обв'язці пеллетного опалювального котла опалення.

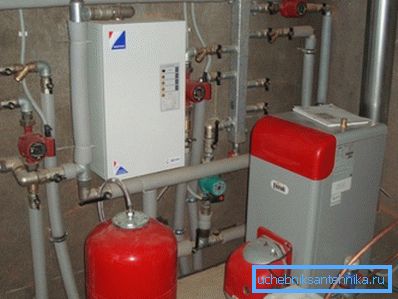

дизельний котел

В даному випадку обов'язково застосовується додаткове обладнання, що забезпечує стабільну циркуляцію теплоносія і нормальну роботу опалювальної системи:

• розширювальний бак;
• циркуляційний насос - встановлюють на обратке;
• водяний колектор - потрібен, якщо котел призначений для обігріву приміщення великої площі, декількох поверхів або різних опалювальних контурів.

Порада: при обв'язці паливного бака враховуйте установку паливного насоса і накопичувального резервуара.

Можна в одну схему підключати твердопаливний і дизельний котел, збираючи її послідовно. Основним джерелом тепла є обладнання на твердому паливі, коли інтенсивність нагріву теплоносія почне знижуватися, в роботу включається дизельний нагрівач.

Останні моделі обладнані всією необхідною автоматикою, тому при правильних налаштуваннях втручання в процес оператора буде мінімальним. Перед установкою необхідно провести попередній розрахунок схеми обв'язки обладнання з теплоаккумулятором.

висновок

Робота будь-якої опалювальної системи для будинку або промислового об'єкту залежить від правильної обв'язки джерела теплоенергії, в даному випадку опалювального котла. Не існує універсальних схем, тому в кожному випадку необхідно проводити попередній розрахунок.

Слід брати до уваги кількість контурів опалення, установку котла - на підлозі або на стіні, а також враховувати інші фактори. Якщо ви сумніваєтеся в собі, краще звернутися за допомогою до фахівців теплотехнікам. Відео в статті допоможе знайти вам додаткову інформацію з цієї тематики.
