Як правильно встановлюється двотрубна система опалення

Найчастіше використовуваною системою опалення вважається водяна. З її допомогою обігрівається більше 67% всіх споруд в нашій країні. У неї є кілька різновидів, серед якої найпопулярнішою є двотрубна. Сьогодні ми ставимо перед собою завдання розповісти про те, що являє собою двотрубна система опалення з природною циркуляцією і з механічною більш детально, щоб ви отримали про неї якомога більше знань.

На чому заснований принцип роботи

В даному випадку ніяких сюрпризів не буде, система є замкнутим контуром, по якому циркулює від нагрівача до радіаторів нагрітий теплоносій. Цей же принцип дотримується і у всіх інших конструкціях, де застосовується для обігріву вода.

Єдина відмінність - використання одночасно двох гілок трубопроводу:

• перша - транспортує і розподіляє гаряче теплоносій;
• друга - відводить остигнула рідина від радіаторів опалення та повертає її в котел.

перевага

Альтернативним варіантом є більш дешева і проста у виконанні однотрубна конструкція, але, через очевидних переваг двухтрубной вона втрачає популярність. Розглянемо їх детальніше:

З недоліків зазвичай відзначають подвійну довжину трубопроводу, що збільшує фінансові витрати в порівнянні з однотрубних варіантом. Хоча в даному випадку це не можна вважати негативним властивістю, так як труби використовуються невеликого діаметра, розміри кріплення, вентилів, з'єднань і фасонних виробів теж невеликі.

Фактично загальні витрати лише не набагато перевищать витрати на однотрубну систему опалення. У той же час переваг ви отримаєте набагато більше.

види

Опалювальні системи в основному ділять на відкриті і закриті.

Основним критерієм такого поділу вважається тип розширювального бака, що застосовується в конструкції.

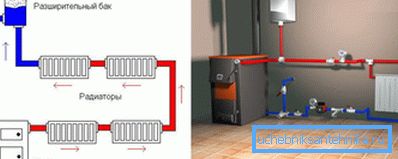

1. У відкритому варіанті його ставлять на самому верхньому контурі, звідки теплоносій може вільно випаровуватися. У цьому випадку внутрішній тиск системи буде відносно низьким.

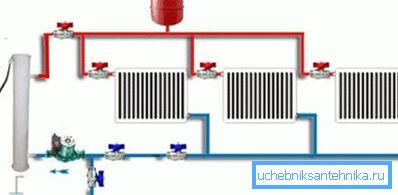

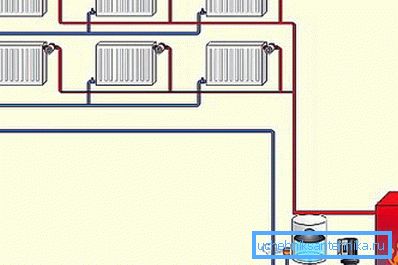

1. Закритий стандартний двотрубний варіант оснащується розширювальним баком мембранного типу, дозволяючи рідини циркулювати по контуру під примусовим тиском. Так як відсутній його випаровування, це дозволяє використовувати у вигляді теплоносія крім води більш практичні розчини, основу яких складають гліколі. Закриті системи вважаються найбільш безпечними і екологічними.

Залежно від розташування трубопроводів, які з'єднують всі елементи конструкції, можна виділити:

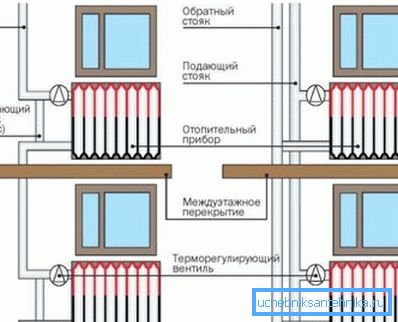

1. Вертикальну двотрубну опалювальну систему, коли батареї підключають до вертикального стояка. Застосовують її в багатоповерхових будинках, даючи можливість приєднувати до нього кожен поверх окремо. Основна перевага конструкції - відсутність повітряних пробок при її використанні. Ціна облаштування буде вище інших варіантів.

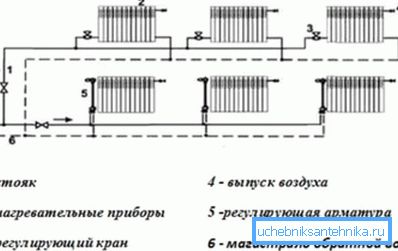

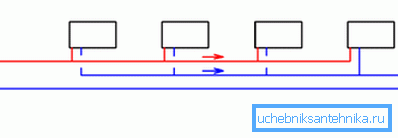

1. Горизонтальну 2-х трубну систему опалення зазвичай застосовують в одноповерхових будівлях з великою площею. Підключення опалювальних приладів проводять до горизонтального трубопроводу. Скидання накопичився повітря проводиться за допомогою крана Маєвського.

Порада: в цьому випадку стояки розводки розташовуйте краще на сходовому майданчику або в коридорі.

розведення

Застосовують дві основні конструкції:

1. Нижня, коли трубопровід, що йде від котла прокладають в нижній частині будівлі, наприклад, в підпільному просторі, підлозі або цоколі. Зворотний розташовують ще нижче, а для отримання нормальної циркуляції теплоносія котел ставлячи нижче, так, щоб всі батареї опалення були розміщені вище нього.

Порада: Обов'язково вкажіть в контур повітряну лінію, встановивши її зверху. З її допомогою буде відводитися з мережі зайве повітря.

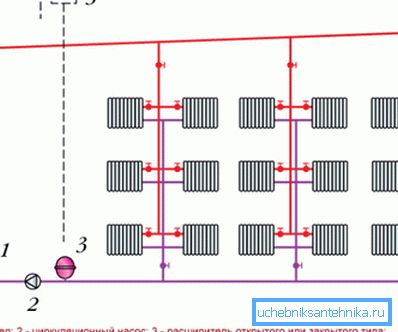

1. Верхня, коли розводяща магістраль проходить по верху споруди, а розширювальний бак монтують в найвищому місці контуру. Зазвичай пропускають трубопровід по утепленому горищі, що неприйнятно для будівель з плоским дахом.

Порада: два варіанти розведення можуть бути використані і для горизонтальної, і для вертикальної системи опалення.

гідравлічний розрахунок

Його обов'язково потрібно робити перед початком робіт по установці опалювальних конструкцій, так як для кожної споруди він буде індивідуальним. Гідравлічний розрахунок горизонтальної двотрубної системи опалення, а також вертикальної проводитися зазвичай по вже попередньо виконаної «чорновий» схемою, куди включені всі елементи.

Під час розрахунків виділяють найбільш завантажене кільце трубопроводу, яке слід прийняти за який розраховується об'єкт і розбити на умовні ділянки.

В результаті власник житла отримає:

• величину можливих втрат тиску в контурі;
• найоптимальніший діаметр трубопроводів;
• необхідну для опалення площа радіаторів з чого можна отримати кількість приладів опалення.

Гідравлічний розрахунок двотрубної горизонтальної системи опалення проводиться за допомогою кілька методик.

Нижче розповімо про найпоширеніші:

1. Обчислення проводять із урахуванням характеристик опору і значень провідності. Завдяки цьому вдається отримати реальні дані про температуру кожного елемента системи опалення і точний витрата води.

1. Розрахунки ведуться за питомою втрати тиску. В результаті виходить наочна фізична картина процесу, яка демонструє реальний розподіл опорів в трубопроводі.

Гідравлічний розрахунок двотрубної системи опалення в підсумку дозволяє дізнатися точні параметри температури, а також витрати теплоносія на будь-якій ділянці контуру. Це буде основою організації плану опалення будівлі.

монтаж

Установку 2-х трубної опалювальної системи починайте після проведення розрахунків, складання точної схеми контуру і придбання потрібного обладнання.

Нижче буде розказано про порядок її проведення:

1. Встановіть опалювальний котел. Кращим варіантом вважається невелике окреме приміщення, де правильно обладнана вентиляція, яка буде виводити продукти горіння. Пол і стіни рекомендуємо облицьовувати спеціально розробленими вогнетривкими матеріалами. Розташовуйте котел у видаленні від стін, зі зручним до нього підходом для обслуговування.

1. Закріпіть циркуляційний насос на трубопроводі і розподільний колектор, якщо це передбачено планом.

1. Проведіть трубопровід від котла до радіаторів. У стінах робіть невеликі отвори, які потім закладіть цементним розчином. З'єднання залежать від складу матеріалу труб.

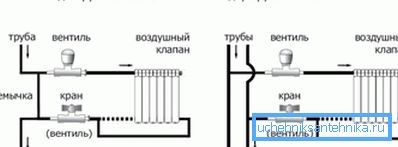

1. Підключіть радіатори. Опалювальний контур кожної батареї має складатися з двох труб - верхня з гарячим, нижня з охолодженим теплоносієм. Установку радіаторів своїми руками робите під вікнами, використовуючи спеціальні кронштейни.

Оптимальна відстань від:

• радіаторів - 100 мм;
• статі - близько 120 мм;
• стін - 20-50 мм.

Змонтуйте на вході і виході регулюючу та запірну фурнітуру. Термодатчики допоможуть легко встановлювати в кімнаті комфортну температуру.

1. Проведіть перевірку системи після завершення всіх роботи.

висновок

З даної статті ви дізналися, що представляють собою горизонтальна двотрубна система опалення, а також вертикальна, які широко застосовуються сьогодні для створення комфортної температури в житло і виробничих будівлях. Завдяки її незаперечних переваг, вона стала дуже привабливою для споживачів.

Більше 2/3 домогосподарств і підприємств вибрали саме її для облаштування опалення. При її плануванні необхідно провести грамотний гідравлічний розрахунок.

Відео в статті допоможе знайти вам додаткову інформацію з цієї тематики.
