Як проводиться установка насоса в системі опалення

В примусової системі опалення насос дозволяє теплоносія циркулювати по трубопроводах, доставляючи його з мінімальними втратами в самий крайній радіатор. Це дозволяє зменшити діаметри труб, а також заховати їх в стіну або підлогу, тим самим облагородивши інтер'єр. Наше завдання сьогодні розповісти, куди і як правильно встановлювати циркуляційний насос, щоб він рівномірно розподіляв теплоносій по системі.

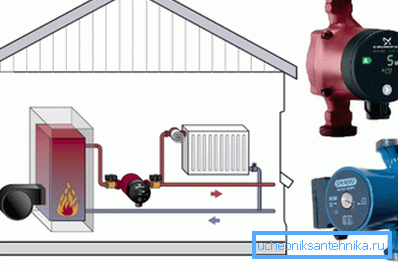

примусова циркуляція

На відміну від природної, де теплоносій рухається завдяки фізичним причин - гаряча рідина заміщається холодної, в цьому випадку все залежить від руху крильчатки.

Порада: якщо при включенні насоса велика частина контуру залишається холодним, а повітряних пробок не виявлено, немає сенсу збільшувати його потужність. Краще рішення - його заміна, так як пристрій вже не може створювати необхідний тиск рідини.

перевага:

• в системі вирівнюється температурний режим;
• виключається поява повітряних пробок, що перешкоджають вільному руху теплоносія;
• істотно збільшується довжина опалювального контуру.

Як вибирати циркуляційний насос

Для звичайної квартири немає сенсу купувати потужний пристрій, так як довжина трубопроводу рідко перевищує 25м. При цьому його ціна залежить від виробника і матеріалів, з якого його зробили.

При підборі циркуляційного агрегату потрібно знати лише кілька параметрів, серед яких швидкість переміщення теплоносія не найголовніша. Навпаки, він повинен рухатися в плавному, відносно повільному темпі. Крім того, чим більше пристрій, тим більший шум воно буде видавати, що не дуже приємно.

Порада: для великого і складного будинку кращим рішенням буде звернутися за допомогою до професіоналів, які зроблять за короткий час всі розрахунки.

Для звичайного заміського будинку можна скористатися наступною таблицею:

Згідно таблиці простежується пряма залежність розподіл теплоносія в трубопроводі від його діаметра. Необхідно також врахувати, що стандартна швидкість руху рідини в системі опалення - 1,5 м / с.

Також слід враховувати, прохід теплоносія за одну хвилину дорівнює потужності котла. Наприклад, якщо у опалювального агрегату вона становить 25 кВт, значить, і рідини за одну хвилину повинно пройти 25 л.

При виборі насоса потрібно не забувати, що його потужність пропорційно залежна від довжини трубопроводу. Наприклад, для контуру довжиною 100 м знадобиться натиск в 6 м.

види пристроїв

На даний момент застосовуються 2 типу насосів для циркуляції теплоносія:

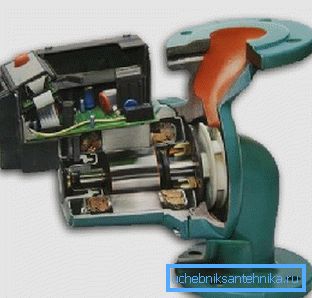

• «Мокрі» - робоча частина контактує з теплоносієм, тому застосовують їх в житлових приміщеннях, так як він майже безшумні;
• «Сухі» - ротор не має контакту з теплоносієм, використовують пристрої зазвичай в нежитлових приміщеннях, так як у них підвищений шум в роботі.

Виготовляють обидва варіанти пристроїв з матеріалів, не схильних до корозії:

• корпус - латунний або бронзовий;
• інші деталі - з пластика, кераміки або нержавіючої сталі.

У «мокрих» пристроях практично не буває заклинювання пристрою, так як під час руху теплоносій змащує його частини.

Підготовка до монтажу

Нижче пропонується невелика інструкція з рекомендаціями:

1. Рекомендуємо купувати виріб з роз'ємними різьбами, тоді ви зможете максимально полегшити собі роботу. Інакше доведеться підбирати перехідники самостійно.
2. Відразу купуйте фільтр для труб грубої очистки, зворотний клапан, який зробить роботу насоса під тиском повноцінної.
3. Знадобиться ще байпас і запірна арматура необхідного діаметра.
4. Не забудьте ключі для гайок.

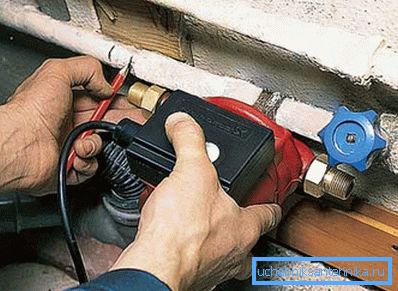

Виберіть місце для врізки

1. Бажано, щоб був вільний доступ до пристрою для його періодичного обслуговування.
2. Поблизу повинен бути доступу до електрики. В іншому випадку вам доведеться протягувати силовий кабель до точки установки приладу.
3. Раніше рекомендували встановлювати насос на обратке, сьогодні їх конструкція це дозволяє робити в будь-якому місці.
4. Для підвищення тиску в точці всмоктування пристрій краще встановити на трубопроводі, що подає. Особливо вдало, якщо поруч буде розташовано місце введення розширювального бачка опалювальної системи. В цьому випадку гарантується висока температура.

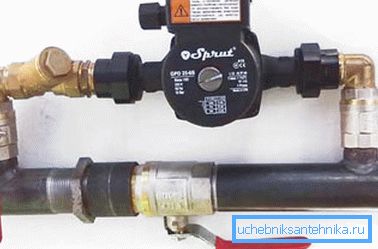

Якщо монтаж пристрою проводиться в систему опалення з баком мембранного типу, байпас з ним краще врізати в обратку. Рекомендуємо його також максимально наблизити до місця установки розширювального бака.

Порада: якщо установка байпасу з насосом на зворотному трубопроводі ускладнить доступ до помпи, можливий кріплення на подачі, однак обов'язково повинен бути врізаний вертикально зворотний клапан.

Правила установки:

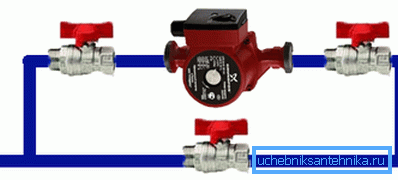

1. Закріпіть з боків від пристрою кульові крани. Це дозволить швидко демонтувати його без зливу теплоносія з системи.

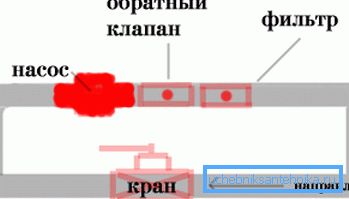

2. Прямо перед насосом слід врізати фільтр, який захистити обладнання від бруду і частинок, які можуть бути в теплоносії
3. У верхній частині байпаса необхідно встановити повітряний клапан автоматичного мул ручного типу. Так ви зможете швидко позбавлятися від повітря в системі, що скупчився там з різних причин.
4. Установка насоса повинна здійснюватися в напрямку руху теплоносія, на корпусі пристрою є відповідна стрілка.

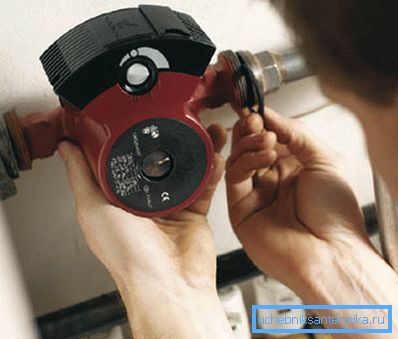

5. Різьбові з'єднання слід промащувати герметиком, замотувати фум-стрічкою, а також встановлювати прокладки між сполучаються деталями, щоб в системі не було течії.

Порада: розетка для насоса повинна бути заземлена, щоб забезпечити безпеку його використання.

процес установки

1. Злийте теплоносій із системи, якщо монтаж буде здійснюватися в діючу мережу. Для нового насоса краще використовувати новий теплоносій, заодно можна і промити трубопроводи та радіатори від можливого забруднення.
2. Установку арматури і помпи здійснюйте так, як було зазначено в вищих правилах.
3. По закінченню циклу монтажу заповніть систему свіжим теплоносієм.

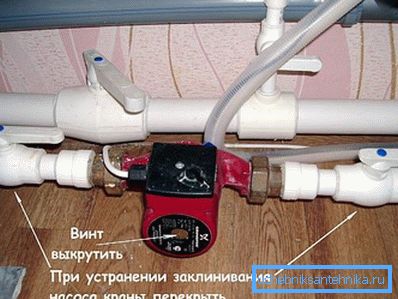

1. Перед пуском насоса відверніть викруткою центральний гвинт на корпусі і скиньте надлишок повітря з пристрою, після появи води щільно закрутіть його назад.

висновок

Монтаж циркуляційного насоса в систему опалення дозволяє економити паливо, проводити швидкий нагрів теплоносія, завдяки чому температура в приміщенні стає комфортною за короткий період.

Робота нескладна, легко виконується своїми руками, але вимагає дотримання певних правил. Вам залишиться тільки правильно підібрати пристрій, щоб забезпечити будинок теплом. Відео в статті допоможе знайти вам додаткову інформацію з цієї тематики.
