Як розрахувати кількість секцій радіатора: стандартний,

У цій статті ми дізнаємося, як розрахувати кількість секцій радіатора опалення. Більш того, ми розглянемо, як вкоротити опалювальний прилад в довжину або навпаки, як його збільшити. Тема статті представляє чималий інтерес, так як правильний підбір типорозмірів опалювального приладу дозволяє створити оптимальні умови для комфортного проживання в тому чи іншому приміщенні.

Зрозуміло, інтенсивність нагріву теплоносіїв можна контролювати за допомогою термостатів, ціна яких висока. Але, на жаль, установка таких приладів виправдана по більшою мірою в автономних, а не в централізованих системах. Більш того, якщо довжина батареї обрана менше, ніж це потрібно, виправити ситуацію за допомогою термоголовки буде непросто.

У цій ситуації єдиним ефективним рішенням стане правильно проведений розрахунок кількості секцій радіаторів опалення.

Критерії впливають на проведення підрахунку

До того, як розрахувати необхідну кількість секцій радіатора опалення, слід визначитися з критеріями, які можуть тим чи іншим чином вплинути на результат обчислень.

Серед цих критеріїв зазначимо таке:

• Площа приміщення, так як для того, щоб обігріти велику кімнату будуть потрібні опалювальні прилади з значними типорозмірами;
• Висота стелі, тому що чим вище стеля, тим більша тепловіддача буде потрібно від радіаторів;
• Відстань, на яке підвіконня виступає над батареєю. Чим більша ця відстань, тим більша необхідна потужність, щоб досягти необхідних параметрів конвекції;
• Відстань від верхньої частини батареї до краю підвіконня і відстань від нижнього краю опалювального приладу до підлоги;
• Тип матеріалу, застосованого при виробництві опалювального приладу, так як різні метали і сплави відрізняються різними параметрами теплопровідності.

Онлайн калькулятор розрахунку кількості секцій радіаторів опалення - це програмне забезпечення, яке, обробляючи введені дані, надає усереднені результати.

Але, на жаль, більшість перерахованих вище критеріїв онлайн додаток не враховує. Тому для того щоб не користуватися усередненими даними, спробуємо виконати розрахунки своїми руками.

Стандартний спосіб обчислення

Як розрахувати скільки потрібно секцій радіаторів опалення? Є кілька більш-менш ефективних способів проведення обчислень.

Розглянемо стандартний спосіб:

• Відповідно до норм, наведеними в СНиП, для того щоб обігріти 1 м? приміщення батареї повинні працювати з потужністю рівною 100 Вт. Тільки в цьому випадку можна розраховувати на комфортний клімат проживання;

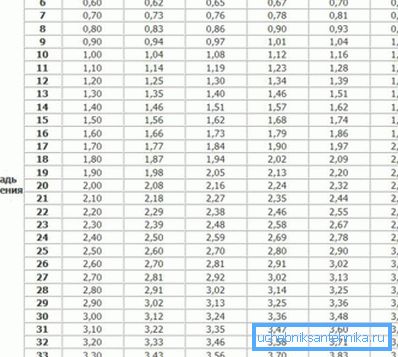

• Для обчислень може бути застосована наступна формула розрахунку секцій радіаторів опалення: S * 100 / P. Тут Р - це потужність кожного сегмента радіатора (параметр вимірюється в ватах), S - це площа приміщення (вимірюється в квадратних метрах);

Важливо: Якщо велика частина стін в приміщенні зовнішні, то при розрахунку використовуємо коефіцієнт підвищення, який дорівнює 1,2. Таким чином, отримане в результаті підрахунків число сегментів потрібно буде помножити на 1,2 і округлити отриманий результат в більшу сторону до цілого числа.

• Якщо монтаж опалювальних приладів виконується в приміщенні з висотою стель від 3 метрів і більше, для забезпечення нормальної конвекції потрібно більше тепловіддачі. Отже, раніше запропонована формула буде неактуальна;
• У цьому випадку буде доцільно застосувати наступну формулу: S * H ​​* 40 / P. У цій формулі S - площа приміщення (вимірюється в квадратних метрах), Р - це потужність кожного сегмента (вимірюється в ватах) і Н - це висота стелі (вимірюється в метрах).

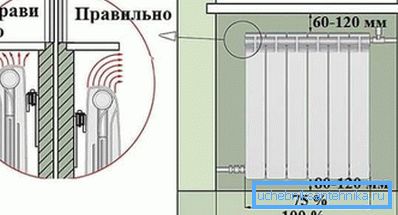

Щоб розрахунок кількості секцій радіатора по раніше запропонованим формулами був правильним, батарея повинна бути встановлена ​​таким чином:

1. Від нижньої частини опалювального приладу до статі відстань повинна становити не менше 8 і не більше 12 см;
2. Відстань від стояка до опалювального приладу має становити не менше 30 см.

Приблизний спосіб обчислення

Розглянемо, як розрахувати секції радіаторів використовуючи спрощений спосіб. Виходячи з усереднених параметрів серійних батарей, можна припустити, що в кімнаті з висотою стель 2,5 м один сегмент здатний обігріти площу не більше 1,8 м ?.

Отже, інструкція обчислень, наступна:

• Множимо довжину приміщення на ширину і отримуємо площа;
• Далі отримане число ділимо на 1,8 і дізнаємося, скільки секцій необхідно в приміщенні;
• Якщо кімната велика і віконних прорізів кілька, отримане число ділимо на кількість отворів і дізнаємося скільки радіаторів і з якими розмірами потрібно встановити в приміщенні.

Важливо: Приблизний спосіб проведення обчислень загрожує неточностями, так як не враховує багатьох факторів, які могли б вплинути на ступінь тепловіддачі. Тому такий спосіб застосовується рідко. Результат, отриманий при приблизному підрахунку, необхідно округлити до цілого числа.

Об'ємний спосіб обчислення

Використовуючи цей спосіб, можна самостійно виконати розрахунок секцій радіаторів опалення. Для початку необхідно обчислити об'єм приміщення. Для цього вважаємо площа і множимо її на висоту стелі.

За статистикою, один сегмент середньорозмірний батареї (потужність до 200 Вт) може обігріти до 5м ?. Таким чином, вважаємо обсяг приміщення і ділимо його на 5. У результаті ми отримуємо необхідну нам кількість секцій радіатора.

Опалювальні прилади, представлені в продажу, можуть мати не тільки секційну, але і панельну конструкцію. Як в цьому випадку визначитися з параметрами радіатора?

Насправді все не так вже й складно:

• Виконуємо розрахунок секцій радіатора по одній з вище перерахованих схем;
• Далі отримане число множимо на ширину секції (в середньому 9-10 см) і отримуємо довжину опалювального приладу;
• Після цього підбираємо панельну батарею в довжину на 10% більше, ніж результат, який отримали в ході підрахунків.

Як вкоротити або наростити опалювальний прилад в довжину

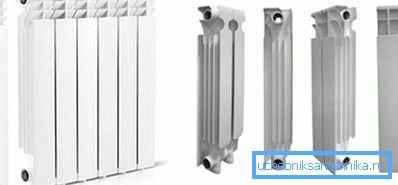

Конструкція всіх батарей секційного типу подібна, незалежно від матеріалів, використаних при їх виробництві. Складання секцій воєдино виконується з використанням спеціальних металевих ніпелів.

Ніпеля - це різновид фітингів, виконана в формі полого циліндра, на який з обох сторін нанесена зовнішня різьба. Посередині ниппеля встановлюється еластична полімерна прокладка відповідного діаметру.

Для чавунних батарей використовується ніпель з зовнішнім діаметром 30 мм, а для биметалла і алюмінію з діаметром 25 мм. В поруч розташовані сегменти вкручується по половині ніпеля.

Для того щоб вкоротити або навпаки подовжити батарею потрібен спеціальний ключ. Усередині ниппеля є спеціальні пази, за які в процесі монтажу чіпляється ключ.

Так як ніпелі для чавуну на 5 мм більше ніпелів для биметалла і алюмінію, то ключі мають різний розмір робочої частини. Тобто для чавуну ключ більше, а для биметалла і алюмінію використовується ключ з меншим розміром робочої частини.

Зовні ключ являє собою металевий прут на одному кінці якого приварені шліци у вигляді хрестовини, які входять в пази на ніпель. На зворотному кінці ключа наварена головка з отвором під воріт або з насічками під гайковий ключ.

Важливо: Сьогодні можна придбати саморобні ключі, але краще використовувати інструмент заводського виробництва. На заводському інструменті по всій довжині прута нанесені ризики, відстань між якими відповідає ширині сегмента.

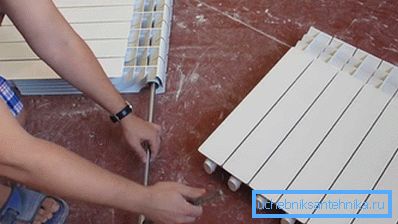

Інструкція розбирання та збирання радіаторів, наступна:

• Вставляємо ключ робочим торцем по черзі в верхнє і в нижню впускний отвір, на стільки насічок, на скільки сегментів ми плануємо скоротити опалювальний прилад;
• Намацавши ключем пази, вивертаємо ніпель проти годинникової стрілки;
• Нарощування виконується в зворотному порядку. Попередньо від руки вкручувати ніпель у впускні отвори батареї і одягаємо прокладку;
• Далі притуляє до ніпелів секцію;
• Вставляємо ключ і провертає ніпель так, щоб він вкрутити в нарощувану секцію. Те, що ніпель зайняв потрібне положення, можна буде зрозуміти по ризику і по збільшеній зусиллю на комірі.

висновок

Тепер ви знаєте, як порахувати необхідну кількість секцій і як зібрати батарею потрібного розміру. Більше корисної інформації можна знайти, подивившись відео в цій статті.
