Як розрахувати кількість секцій радіаторів опалення

Для того щоб правильно зробити розрахунок кількості секцій радіатора опалення на приміщення, вам недостатньо просто визначити загальне число секцій на конкретну площу, тут потрібно враховувати й інші параметри. В першу чергу, під іншими параметрами мається на увазі питома теплова потужність приладу, а також місце його розташування, яке може безпосередньо впливати на тепловтрати в кімнаті.

Ми розповімо вам про те, як можна зробити обчислення, виходячи з площі будинку (квадратури) або його обсягу (кубатури), а крім того, покажемо відео ролик на тему.

способи розрахунку

Трохи про радіатори

• Так як метал для виготовлення опалювальних приладів використовується різний, то і їх потужність, природно, теж буде різною, до того ж, на це безпосередньо впливає величина секцій.
• Якщо робити розрахунок кількості секцій чавунних радіаторів опалення, то відразу слід застерегти, що такі прилади більш прийнятні в будинках з централізованим опаленням, де теплоносій подається періодично, але не у відповідності з мікрокліматом вашої квартири. Тому, вам важливо, як можна довше зберегти отримане тепло і чавун для цього є ідеальним варіантом, до того ж витрата рідини на одну таку секцію набагато більше, ніж у інших металів, що вкрай невигідно при автономному опаленні.

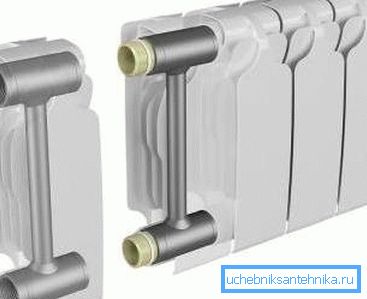

• У випадку з автономним опаленням, звичайно, краще за все використовувати біметал - це прилад, де стінки зроблені з двох металів - всередині сталь, а зверху алюміній, що одночасно поєднує в собі можливість витримувати високий тиск і одночасно дуже швидко віддавати тепло в кімнату. Звичайно, ціна таких радіаторів більш висока, ніж з чавуну.

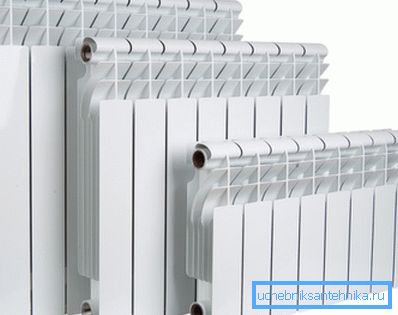

• Можливо, що в магазині вам будуть пропонувати алюмінієві радіатори, але це, швидше за все, буде той же біметал, так як прилади з чистого алюмінію у нас не виробляються, хоча можуть бути завезені з Європи. Але вони мають дуже високу вартість і не витримують високого тиску, до того ж, інструкція передбачає, щоб в теплоносій завжди додавалася спеціальна рідина.

• Також ви можете придбати сталевий радіатор панельного типу, який теж дуже швидко віддає тепло і, як правило, використовується для автономного опалення. Але такі прилади випускають не у вигляді секцій, а у вигляді панелей, тому, для розрахунків їх кількості вам знадобиться питома потужність кожного з них, яка вказується в паспорті.

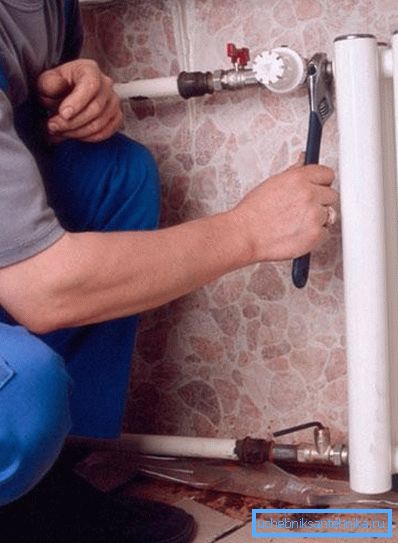

Примітка. При монтажі опалення своїми руками вкрай небажано встановлювати в одному контурі радіатори з різного металу, особливо це стосується суміщення алюмінію і чавуну, щоб уникнути процесу окислення.

Розрахунок по площі

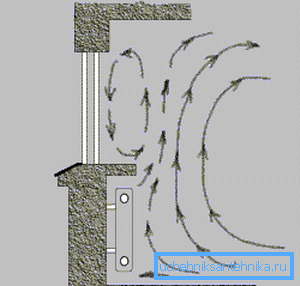

Примітка. Найсерйознішими джерелами холоду в нормально утепленому приміщенні є вікна і двері, але двері можуть бути суцільною, товстої і без найменших щілин, в той час як віконне скло не утеплені, навіть багатоінсценує пакет. Тому, для того, щоб більш точно розрахувати кількість секцій, під кожним вікном потрібно спроектувати опалювальний прилад - це створить щось на зразок повітряної фіранки, відтинає холодний потік.

Для стандартної висоти приміщення, де стелі мають висоту в межах 240-260 см, можна дуже легко і швидко розрахуватися секцій радіаторів опалення, але для цього потрібно виміряти площу кімнати або всього будинку.

Ми говоримо про стандартну висоту приміщень, тому, спираючись на СНиП 2.04.05-91 * (замість СНиП 2.04.05-91) на кожен квадратний метр приміщення необхідно 100 Вт теплової енергії. Уявіть собі, що вам потрібно встановити прилад в кімнаті 3,56,5 = 22,75 м², значить, його потужність повинна становити 22,75 * 100 = 2275 Вт = 2,275 кВт.

Але якщо це панельний радіатор, то ми просто вибираємо прилад з найбільш придатною потужністю, наприклад, 2,3 або 2,5 кВт (округляти краще в більшу сторону, щоб був запас), а ось секції потрібно вважати. Давайте зробимо пробний розрахунок - у біметалевих батарей одна секція має близько 160 до 180 Вт.

Але ми візьмемо середню величину - 170 Вт або 0,17 кВт (потужність секцій обов'язково повинна вказуватися в технічному паспорті від заводу-виготовлювача). Значить, нам потрібно загальну необхідну потужність для приміщення розділити на 0,17 і в даній ситуації у нас вийде 2,275 / 0,17? 13,38, а якщо це число округлити, то вийде 14 штук.

Однак в приміщенні можуть бути підвищені тепловтрати, наприклад, це може бути кімната з балконом, яким періодично користуються, тоді загальну потужність слід збільшити на 15-20% і те ж саме слід робити, коли ви хочете закрити радіатори декоративними гратами або заховати в нішу. Тобто, при тій же площі 22,75 м², вам потрібно буде множити це число не на 100%, а на 115% або 120% і від цієї суми робити розрахунок радіаторного опалення.

Розрахунок за обсягом

А ось, якщо робити розрахунок кількості секцій радіаторів опалення згідно з СНіП 2.04.05-91 *, виходячи з кубатури приміщення, то принцип обчислення залишиться, приблизно, таким же, тільки зміняться вихідні дані

Так, для панельних будинків на один куб приміщення потрібно 41 Вт, але якщо будинок або квартира відповідає сучасним стандартам утеплення, то тоді цілком достатньо 34 Іт / м³. Давайте спробуємо зробити обчислення з тією ж площею 22,75 м², тільки висота стель вже буде 3,0 м (вище стандарту), а також з тією ж потужністю секцій. (Див. Також статтю Як вибрати біметалічні радіатори опалення: особливості.)

Отже, обсяг приміщення в даному випадку становитиме 3,5 * 6,5 * 3,0 = 68,25 м³, значить, в панельному будинку нам знадобиться 68,25 * 41 = 2798,25 Вт або округлимо до 2,8 кВт. Тоді для даної кімнати нам знадобиться 2,8 / 0,17? 16,47 або округлено 17 секцій з біметалу. Для добре утепленого приміщення знадобиться 68,25 * 34 = 2320,5 Вт, тоді 2320,5 / 170 = 13,65 або округлено 14 секцій.

А ось, для розрахунку кількості радіаторів, ви можете просто розділити секції за кількістю вікон, але в будь-якому випадку під ними повинні бути встановлені прилади опалення, нехай навіть і різної величини, щоб не збільшувалися тепловтрати.

Примітка. Слід сказати, що існують також і максимально точні обчислення, де враховуються не тільки площа / обсяг кімнати і теплова потужність секції радіатора, але і цілий ряд різних коефіцієнтів. Сюди входить конкретна температура, яка потрібна саме в цьому приміщенні, коефіцієнт скління вікон (одинарний, подвійний або потрійний склопакет), теплоізоляції (слабка, середня, висока), відповідність площі вікон і підлоги і так далі. Але такі обчислення необхідні для спеціалізованих приміщень, наприклад, для установки мікроклімату в запасниках музею або будь-якої лабораторії.

висновок

Не забувайте про те, що потужність, зазначена заводом-виробником, для секцій часто береться від максимальної температури теплоносія, тому, її можна назвати завищеною. Виходячи з цього, округлення завжди відбувається в більшу сторону, а іноді, особливо в холодних регіонах додається додаткова секція.
