Як розрахувати радіатори опалення без використання складних

Батареї, ціна яких невелика, є найбільш поширеним приладом опалення, використовуваним повсюдно: в житлових, комерційних, виробничих і громадських будівлях. Складаються вони з металевих порожнистих елементів, що наповнюються теплоносієм.

Нагріваючись, вони віддають енергію приміщень.

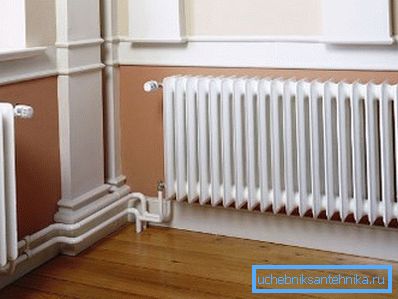

Для ефективної роботи опалювальної системи, потрібно знати, скільки секцій повинен мати радіатор в кімнаті.

складові розрахунків

  1. Перед придбанням пристроїв, слід звернути увагу на дві їх технічних характеристики: потужність і витримується тиск рідкого теплоносія.
  2. Розрахувати необхідно не тільки число пристроїв і елементів в них, але і підібрати матеріал радіаторів.
  3. Основне, що потрібно визначити - здатність однієї секції віддавати максимальний обсяг теплоенергії. Тобто треба знати, як розрахувати потужність радіаторів опалення.
  4. Дана величина стане основою обчислень для всієї опалювальної системи.

обчислення потужності

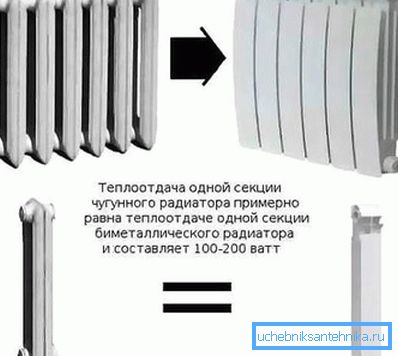

Стільки тепла віддає одна секція.
  1. Інструкція говорить, що на 1 м? кімнати потрібно 100 Вт тепла. Знаючи це, можна визначити число потрібних радіаторів. Отже, в першу чергу потрібно дізнатися площа приміщення, яке буде обігріватися.
  2. При розрахунках слід врахувати також висоту кімнати, число дверей і вікон і їх матеріал. Ці фактори визначають теплові втрати в приміщенні.
  3. Перед тим, як розрахувати радіатор опалення, слід визначити найнижчу температуру у вашій місцевості і температуру теплоносія в даний період року.

Зверніть увагу! Всі обчислення треба робити з використанням коефіцієнтів, вони містяться в СНиП. З огляду на ці цифри, можна точно визначити продуктивність опалення.

Попередній розрахунок здійснюється просто: треба перемножити площу кімнати на 100 Вт. Однак такі обчислення будуть не точними. Для їх коригування і потрібні коефіцієнти.

Коефіцієнти, що коректують продуктивність

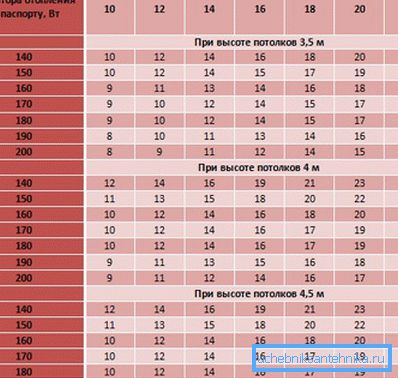

На фото - потужність пристроїв при різній висоті стель.

Є два види коефіцієнтів: зменшують і збільшують потужність (читайте також статтю Двотрубна або однотрубна система опалення - вічне питання).

Перші з них застосовуються в нижченаведених випадках.

  1. Якщо віконні блоки представляють собою багатокамерні склопакети з пластика, то попередня цифра перемножується на 0.2.
  2. Коли висота у приміщення менша за стандартною (3 метра), понижуючий коефіцієнт буде являти собою відношення реальної висоти до стандартного аналогу. Так, якщо висота кімнати становить 7 м, то коефіцієнт: 2.7: 3 = 0.9.
  3. Коли котел опалення експлуатується на підвищеної потужності, то кожні 10 ° генерується їм теплоенергії зменшують потужність батарей на 15%.

Коефіцієнти, що збільшують потужність, застосовуються в наступних обставинах.

  1. Коли висота приміщення вище стандарту, коефіцієнт обчислюється так само, як і в випадку з низькими стелями.
  2. Коли квартира торцева, то перед тим, як розрахувати потужність радіатора опалення, для збільшення цього показника використовується коефіцієнт 1.8.
  3. Якщо батареї будуть підключені знизу, то до базової цифри плюсуються 8%.
  4. Коли котел опалення зменшує температуру теплоносія в найбільш холодну пору, на кожні з 10 ° зниження треба підвищити потужність радіаторів на 17%.
  5. У разі, коли негативні вуличні температури добираються до критичних значень, потужність необхідно підвищувати в 2 рази.

Як визначити число секцій однієї батареї

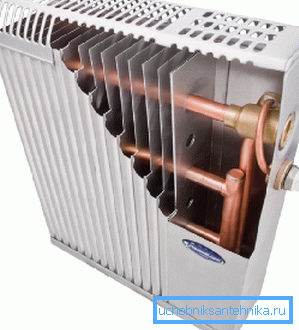

Біметалічні аналоги дуже ефективні.

При професійному проектуванні опалювальних систем, фахівці використовують нижченаведені показники і дані.

  1. Режим температур в регіоні взимку.
  2. Загальні втрати тепла всіх поверхонь будівлі.
  3. Схему підключення батарей.
  4. Число дверей і вікон (кількість камер), їх габарити.
  5. Кратність повітрообміну кімнати з сусідніми приміщеннями і вулицею.
  6. Проектну температуру подавальних і зворотних потоків теплоносія, а також швидкість їх циркуляції.
  7. Теплову потужність батареї, її режим температур.
  8. Робочий тиск в обігрівальної системі.

Спрощені методи обчислень

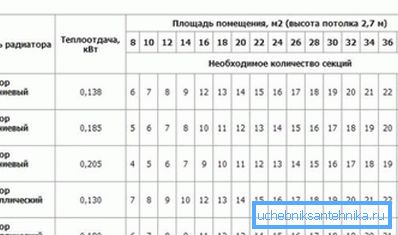

Виробники обов'язково вказують номінальні параметри своєї продукції.

Професійні обчислення дуже складні, тому фахівці пропонують здійснювати своїми руками більш прості способи розрахунків, які придатні для невеликих приватних будинків і квартир.

  1. Перший метод найбільш простий. У паспорті товару, що продається в обов'язковому порядку зазначаються його технічні характеристики. Серед них і заявляється виробником потужність однієї секції.

Про те, як розрахувати кількість радіаторів опалення даним методом.

Припустимо, параметр становить 200 Вт. Далі визначаємо потужність, потрібну для опалення приміщення, взявши до уваги коефіцієнти.

Припустимо, вона становить 2.4 кВт. Потім сталося здійснити просте математичне дію 2400: 200 = 12. Стільки секцій слід встановити для ефективного обігріву даного приміщення.

  1. Другий спосіб - здійснити розрахунок, врахувавши здатність однієї секції прогрівати вказаний виробником обсяг кімнати. З цією метою обчислюється обсяг приміщення, а потім розділяється на величину об'ємного обігрівання однієї секції.
  2. Далі практична порада від майстрів, як розрахувати біметалічні радіатори опалення.

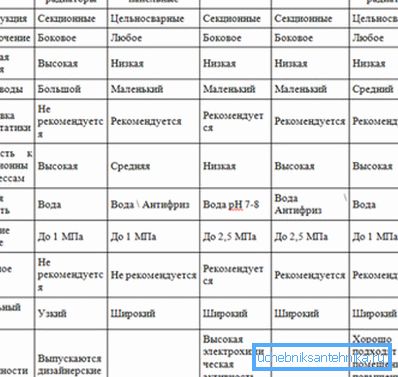

Параметри виробів з різних матеріалів.

Зверніть увагу! Всі батареї з різних матеріалів мають майже однакові габарити. Фахівці-практики помітили, що при висоті приміщення в 2.7 м, одна секція будь-якого приладу здатна обігріти приблизну площу в 1.8 м ?.

Припустимо, кімната має розміром в 20 м ?. Здійснюємо обчислення: 20: 1.8 = 11.1. Тобто треба буде зібрати батарею з 11 секцій.

висновок

Як можна було зрозуміти зі статті, для квартири або невеликого будинку здійснити розрахунок і число опалювальних приладів зовсім не важко. Якщо ж мова йде про великому будинку, то краще при цьому скористатися послугами фахівців (див.також статтю вигідна поповерхова двотрубна система опалення двоповерхового приватного будинку).

Відео в статті допоможе дізнатися про її темі ще більше.
