Як укладати тепла підлога під ламінат

Відомо, що сучасні підлогові ламіновані покриття не забезпечують того рівня теплового балансу, який досягається при використанні класичної деревини. Ось чому укладання таких покриттів часто супроводжується облаштуванням під ними спеціальної обігріває системи (так званого теплої підлоги), яка може мати наступні виконання:

• водяна система обігріву;
• електричний обігрів, реалізований за допомогою спеціального кабелю;
• електричний обігрів із застосуванням джерела ІК випромінювання.

У цій статті ми розберемо, як укладати тепла підлога під ламінат своїми руками, розглянемо варіанти монтажу інфрачервоної плівки і кабелю, що гріє, а також продемонструємо фото і відео інструкцію.

підготовка підстави

Щоб будь-який з обраних варіантів прослужив досить довго, необхідно докласти зусиль для того, щоб рівень підлоги був якомога ближче до ідеалу. Якщо у вас вже все готово, тоді можна переходити до практичної частини по монтажу обігрівальних елементів. До того як почати робити які-небудь дії, необхідно проаналізувати такі моменти:

• Яка висота стель. Чи буде можливість підняти покриття або рівень підлоги доведеться опускати. В квартирі або на балконі опуститися можна буде тільки на рівень уже існуючої стяжки, до бетонних плит. У приватному будинку, якщо він не стоїть на пальовій фундаменті, можна заглиблюватися до необхідного значення.
• Видаляється весь старий настил. Плитку краще збивати за допомогою перфоратора. Робиться прибирання все території. Видаляються будь-які напливи або залишки клею.

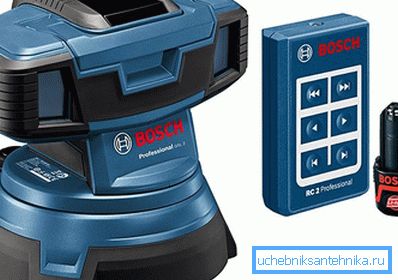

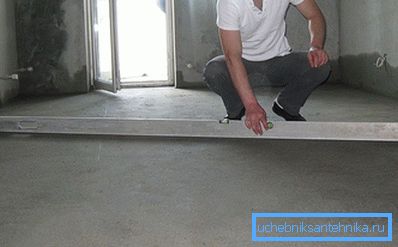

• У разі коли було вирішено залишити існуючу стяжку, важливо оцінити перепад рівня по всій площині. Для цього відмінно підійде лазери. Необхідно спроектувати лінію на стіни, від неї здійснюється вимір відстані до підлоги за допомогою рулетки (цю операцію можна здійснити за допомогою водяного рівня. На одну зі стін наноситься мітка, а потім переноситься на всі інші. Від них і проводяться виміри.).

•

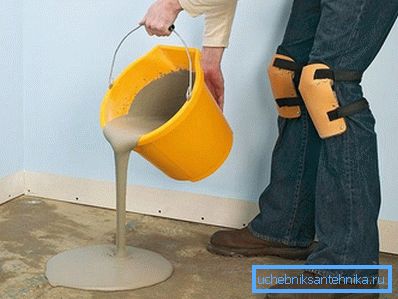

  Якщо ви виявили, що різниця в значеннях не перевищує 10 мм, то для його компенсації найкраще застосовувати самовирівнюючі суміші. Для того щоб робота з ними проходила на необхідному рівні, важливо дотримуватися пропорції, які вказані виробником. Після розведення рідина просто виливається на підлогу. При цьому всі щілини повинні попередньо бути закладені, щоб розчин не йшов. Після заливки вся площа проходиться за допомогою голчастого валика або зубчастого шпателя. Так видаляються бульбашки повітря. Якщо різниця становить більше 30 мм, тоді необхідно буде залити стяжку з цементно-піщаної суміші. У цьому випадку також можна застосовувати попередній варіант, але вартість таких робіт буде значно вище.
• Коли висота стель не дозволяє підняти підлогу ще вище, тоді за допомогою перфоратора або відбійного молотка виробляється ліквідація старої стяжки. Після того як знято необхідний шар, робиться попередній підлогу. Для цього на бетонних плитах виставляються маяки. Можна використовувати спеціальні пристосування, замість них підійдуть обрізки металевих труб. Направляючі розташовуються по ходу укладання майбутньої стяжки. Спочатку виставляється один елемент. Для цього на стіни наносяться мітки висоти майбутньої стяжки. Скористатися можна рекомендаціями з попереднього кроку. Далі за допомогою будівельного рівня площину переноситься на напрямну. Щоб добре зафіксувати її по всій довжині, робляться підкладки з розчину. Після того як він прихопився, по виставленої смужці можна розташовувати наступну. Далі проміжки між мітками засипаються приготованою сумішшю і, спираючись правилом на маяки, здійснюється стягування. При цьому важливо стежити, щоб під мітками не залишилося порожнього простору, інакше згодом стяжка просяде, і вся робота буде зіпсована.
• Через три тижні після повного дозрівання і висихання залитої основи можна приступати до наступного етапу монтажу обраного варіанту теплої підлоги.

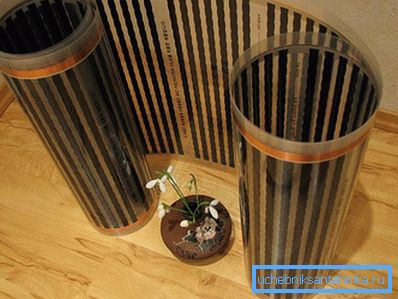

Тепла підлога на основі ІК плівки

Тепла підлога будь-якого з перерахованих видів не тільки дає можливість добре прогріти площину покриття, але також і повітря всередині приміщення. Але реалізація кожного з них має різну вартість і клопітка. Ось чому, перед тим як укласти тепла підлога, вам слід визначитися з видом обігріває системи. Наприклад, варто подумати про переваги ІК плівки:

• простота монтажу обігрівачів цього типу, що не потребують підготовки спеціальної стяжки (обов'язковою у разі водяного і кабельного обігріву);
• надійність і довговічність використовуваного матеріалу;
• допустимість настілки ламінату відразу ж після укладання плівки ІК, яка монтується на чорнове підставу «всуху»;
• низьке енергоспоживання.
• немає необхідності здійснювати підйом статі.

Перед тим як укладати плівковий тепла підлога, обов'язково потрібно буде запастися усіма необхідними для його облаштування елементами.

Перед придбанням комплекту слід точно розрахувати закривається системою площа, що дозволяє визначитися з необхідними кількостями інфрачервоної плівки, що відображає матеріалу і спеціального захисного покриття, що укладається поверх обігрівача.

Виходити потрібно з того, що відображає матеріал настилається по всій площі підлоги, а інфрачервона плівка укладається лише на ділянки, вільні від меблів.

У комплект обладнання плівкового теплої підлоги входять:

• терморегулятор;
• температурний сенсор (датчик);
• спеціальна термоотражающим підкладка;
• термозахисний плівка.

Крім цього, для роботи вам будуть потрібні звичайні ножиці, щипці, викрутка, ніж і скотч для склеювання плівки.

монтаж обігрівача

Монтаж системи починається зі спеціальної підкладки з спіненого поліуретану, далі робимо:

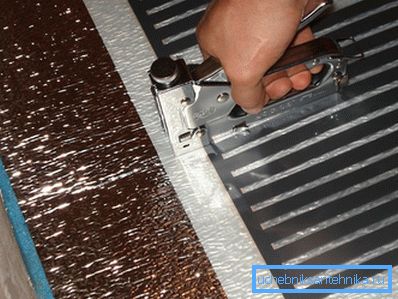

1. По всій поверхні підлоги настеляються смуги теплоотражающей плівки (робочою поверхнею вгору), які надійно скріплюються спеціальним скотчем.
2. Потім переходять до укладання самої інфрачервоної плівки, настилають лише на вільні від меблів ділянки з відступом від стін близько 10 см. (Схема розміщення нагрівальних елементів із зазначенням місць розташування меблів повинна бути підготовлена ​​вами заздалегідь). Рада і на те, що розрізати нагрівальну плівку допускається лише в виділених місцях, позначених на матеріалі штриховий лінією зі знаком ножиць.
3. Після цього окремі смуги обігрівача укладаються на підкладку на видаленні не менше 5 мм (але і не більше сантиметра) одна від одної.
4. Крім цього, для підключення інфрачервоних нагрівальних смуг по всій їх довжині прокладається мідний дріт перетином близько 1,5 мм².
5. Підключення плівки до живлячої обладнання здійснюється за допомогою спеціальних контактів, що вставляються посередині токопроводящей шини і затискаємо пасатижами. Після цього місця приєднання обов'язково захищаються смужками бітумної ізоляції, що входить в комплект поставки теплої підлоги.

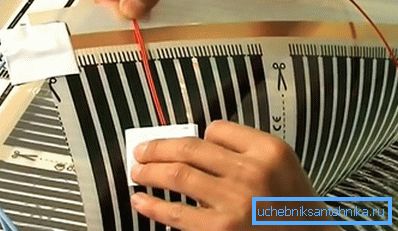

Після підключення плівки переходять до установки термодатчика, що забезпечує автоматичне регулювання режиму нагріву системи. Для цього на видаленні 20-25 см від стіни з закріпленим на ній терморегулятором за допомогою перфоратора готується штроба, на глибину близько 2 см. Потім у неї вкладається сам датчик, який повинен мати безпосередній контакт з теплоізоляційної підкладкою.

По завершенні монтажу допоміжного обладнання, виробленого згідно з доданою до комплекту інструкцією, необхідно буде провести перевірку теплого плівкового ІК статі на його працездатність.

В ході перевірки необхідно упевнитися в тому, що при подачі живлення всі смуги плівки ІК нагріваються. І лише переконавшись в працездатності всіх її елементів, ви можете приступати до монтажу ламинатного покриття, закривши перш обігріваючу систему спеціальної теплоізолювальної плівкою.

На основі кабелю, що гріє

Зазвичай такий варіант використовується під плитку, т. К. Вона забезпечує кращу передачу тепла. Але його укладання під ламінат також можлива. Перед тим як приступити до монтажу, важливо визначитися, який саме вид кабелю, що гріє буде використаний.

• Стандартний або резистивний. Укладатися може одножильний і двожильний. Останній зручніше, т. К. Контур в ньому вже замкнутий і кінець не потрібно буде повертати до коробки підключення. Для зручності монтажу виробник укладає провід в спеціальні мати.
• Саморегулюючий. Цей кабель автоматично буде підтримувати необхідну температуру навіть в тих випадках, коли його укладання проходить під поверхнями з різного матеріалу. Він значно дорожче попереднього варіанту.

Спосіб укладання і послідовність дій для цих двох провідників будуть однаковими. Для того щоб розрахувати, яка довжина буде потрібно, необхідно дізнатися площа статі. Відняти потрібно місця стаціонарних виробів. Далі малюється приблизна схема укладання. Крок, з яким будуть розташовуватися окремі витки, визначається діленням площі на довжину кабелю, а отриманий результат множиться на 100.

• Якщо під підлогою знаходиться холодне приміщення, тоді буде потрібно додаткове утеплення за допомогою листів пінопласту або пеноплекса. В такому випадку доведеться заглиблюватися в стяжку, якщо немає можливості підняти рівень. Коли є впевненість, що все добре утеплено і поверхню якісно вирівняна, тоді можна переходити до наступного кроку.
• Проводиться ретельне прибирання території. Необхідно позбутися всіх камінчиків або інших елементів, які згодом можуть пошкодити ізоляцію кабелю. Для цих цілей краще використовувати пилосос.
• Наноситься шар грунтуючого складу. Це необхідно, щоб прибрати залишки сміття, зміцнити поверхню, а також поліпшити адгезію з майбутньою стяжкою.
• Цей крок виконується за вашим бажанням. По всій поверхні укладається шар стрічки з спіненого поліуретану з фольгою. Листи стикуються між собою за допомогою армованого скотча.
• Встановлюється датчик і готується місце для терморегулятора. Останній повинен розташовуватися на зручній висоті, але не нижче 30 см. У стіні прорізається канавка шириною в 20 мм, на підлозі, на відстань 50 см робиться точно таке поглиблення. У нього поміщається гофра, запаяна з одного кінця. У ній знаходиться індикатор. Сигнальні дроти від нього підводяться в коробку, де буде встановлений керуючий елемент.

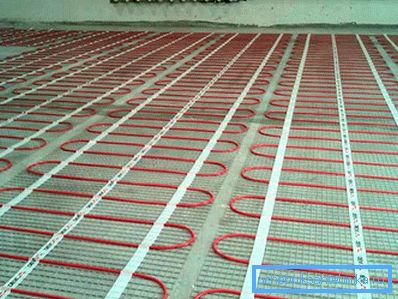

• Якщо був обраний варіант в матах, тоді можна починати їх укладання. Якщо необхідно розгорнути полотно, то сітка-підкладка перерізується звичайними ножицями. Для кабелю без мату доведеться підготувати спеціальні пластини-держателі. Вони прикручуються до підлоги за допомогою дюбелів і саморізів. Крок між ними повинен складати 50? 100 см.
• Здійснюється підводка холодного кабелю живлення. Він з'єднується з гріючою, скручування герметизується за допомогою термоусадочної трубки і фіксується під одну з скоб пластини.

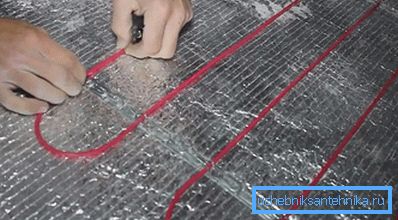

• Монтується кабель згідно накресленої схемою з розрахованим кроком. Під час виконання цієї роботи на ноги краще надягти тапочки з м'якою підошвою, щоб не пошкодити провідник.
• На даному етапі необхідно перевірити опір і порівняти його з рекомендованим. Також в паспорт заноситься схема укладання кабелю. Далі проводиться підключення до терморегулятора його установка на місце. Деякі виробники допускають включення всієї системи на хвилину для перевірки її працездатності.
• Далі заливається стяжка. Її товщина повинна бути не менше 3 см. При цьому стежте, щоб всі порожнечі під кабелем були заповнені. Якщо ви укладали підкладку з поліуретану, необхідно через кожні 30? 40 см зробити прорізи-віконця розміром 10? 15 см. Це необхідно, щоб відбулося схоплювання з основним шаром.
• Після повного висихання залитого шару (зазвичай на це йде 3 і більше тижнів) можна включати підлогу.

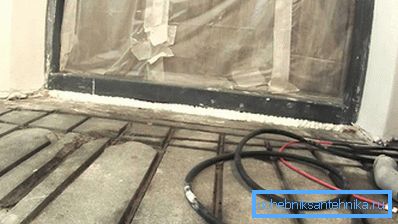

Є ще один дуже цікавий варіант, який може спростити укладання кабельного обігріву підлоги. Якщо він у вас підлогу добре утеплений і залита ідеально рівна стяжка, тоді можна поступити наступним чином. Вимальовується план, за яким буде здійснюватися укладання кабелю. Видаляється облицювальний настил, поверхня очищається. Малюнок переноситься на підлогу. За допомогою болгарки або штроборіза проводиться випилювання канавок під кабель згідно зі схемою. Їх глибина повинна бути такою, щоб провідник ліг урівень. Далі проводиться укладання, підключення та фінішна обробка.

Водяна тепла підлога

Водяна тепла підлога також може бути покладений кількома способами. Для розігріву носія може використовуватися як встановлений котел, так і спеціальний стояк в разі центрального опалення. Є вироби, в яких носій знаходиться в герметичних трубках, а його нагрів проводиться за допомогою укладених по всій довжині провідників. Для укладання під ламінат ідеальним рішенням будуть пінополістирольний і дерев'яний. Їх перевагами є:

• відсутність необхідності заливки стяжки зверху;
• найкраща тепловіддача завдяки алюмінієвих пластин;
• невелика вага - ідеальний варіант для слабких перекриттів;
• швидкий монтаж в порівнянні зі звичайним теплою підлогою;
• підготовлений малюнок укладання.

Перед початком переконайтеся, що підлога у вас має рівну поверхню і що перепад але лише 0,2 см на 1 м². Послідовність дій буде наступною:

• Вся територія ретельно прибирається. Наноситься шар грунтовки.
• Після повного висихання укладається гідробар'єр у вигляді поліетиленової плівки. Обов'язкове дотримання нахлеста між полотнами в 10 см. Шви проклеюються за допомогою скотча. На стіни робиться заворот на висоту майбутнього утеплювача.
• По периметру стін розгортається демпферна стрічка.
• Наступним кроком буде монтаж плит утеплювача. Вони повинні бути зі спеціальними бобишками або канавками. У деяких випадках для їх фіксації між собою передбачені пази.
• Зверху встановлюються спеціальні металеві пластини. Вони мають в канавку, куди і буде укладатися труба. Притиснути пластини потрібно так, щоб вони були зафіксовані між виступами утеплювача. Розташовувати їх слід відповідно до обраного кроку укладання труби.
• Монтується бокс, в нього встановлюється колектор і робиться основний підведення від котла або іншого джерела.
• В один з вентилів подає колектора підключається кінець труби. Після цього здійснюється її укладання в канавки, відповідно до обраного малюнку. Важливо пам'ятати, що починати потрібно від зовнішніх стін, щоб біля них була найвища температура.
• Другий кінець підводиться до відводить колектора.
• Проводиться опресування системи. Для цього вона заповнюється водою і тиск за допомогою призначеного для цього інструменту піднімається до 10 атмосфер. В такому стані вся конструкція залишається на одну добу. Якщо після перевірки все гаразд, тоді можна переходити далі.
• Зверху укладається плівка або прошарок зі спіненого поліуретану.
• Далі монтуються листи з гипсоволокна. Вони додадуть велику стабільність всієї конструкції, а також будуть підставою для фінішного настилу.

У разі електричного варіанту водяної теплої підлоги із замкнутою циркуляцією. Послідовність дій буде точно такий же. Єдиним нюансом буде установка датчика температури, який йде в комплекті. Зазвичай його необхідно розміщувати в безпосередній близькості до труб. Крім цього, потрібно буде подбати про підводі додаткового кабелю від розподільного щита. Його перетину повинно бути достатньо для повного навантаження. Також важливо передбачити наявність хорошого автомата.

Завдяки представленої інформації ви зможете вибрати той варіант, який буде найкращим рішенням у конкретних умовах. Постарайтеся не економити на складових. В ідеальному варіанті термін служби такої системи становить 50 і більше років. Важливо пам'ятати, що контур труб не повинен складатися з відрізків, все повинно укладатися однією смугою. В екстрених випадках допускається застосування нероз'ємного з'єднання, яке робиться за допомогою спеціального опрессовивателя.

Відео

Подивіться відео про монтаж теплої підлоги Caleo під ламінат і лінолеум:

У цьому відео показаний процес укладання теплого водяного статі під ламінат:
