Як вибрати біметалічні радіатори опалення: огляд технічних

У переважній більшості випадків при конструюванні нових і модернізації вже існуючих систем обігріву приміщень використовуються не застарілі чавунні опалювальні елементи, а нові, що виготовляються зі сталі та алюмінію. Вони більш красиві, досить міцні і мають відмінний коефіцієнт тепловіддачі. Однак, дуже важливо знати, як вибрати біметалічний радіатор опалення, щоб згодом не розчаруватися в покупці. Інструкція, наведена нижче, допоможе вам в цьому.

Вибір джерел тепла

Технічні характеристики

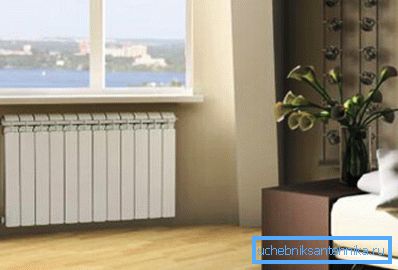

Ні для кого не секрет, що найефективнішим і недорогим способом обігріву приміщення є монтаж радіаторів опалення, в яких циркулює теплоносій, розігрівали котлом. З огляду на, що головні елементи системи знаходяться безпосередньо в кімнаті, і, як правило, не приховані будь-якими декоративними панелями, при їх виборі визначальними факторами є не тільки тепловіддача, вага і ціна, а й естетичний зовнішній вигляд.

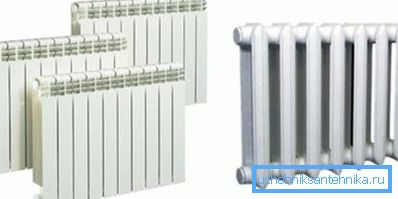

Зупинимося детальніше на параметрах, які необхідно обов'язково врахувати перед тим, як вибрати радіатори опалення - біметалеві, чавунні, алюмінієві або будь-які інші.

Зверніть увагу! Особливу увагу в цій статті приділяється іменний першого різновиду панелей опалення, так як, забігаючи вперед, слід зазначити, що вони на сьогоднішній день є безперечним лідером серед аналогічної продукції. У них гармонійно поєднуються переваги сталевих і алюмінієвих виробів і відсутня більшість їх недоліків.

Основні плюси біметалевих батарей такі:

1. підвищена міцність. Будь-яке обладнання, що використовується для монтажу опалювальної мережі, повинно витримувати внутрішній тиск, що створюється циркулює теплоносія. Завдяки своїй особливій конструкції алюмінієві моделі зі сталевим сердечником можуть витримувати від 20 до 35 атмосфер. Незважаючи на те що реальний тиск рідини в радіаторах рідко перевищує 15 атмосфер, висока міцність сталевого каркаса дозволяє відмінно витримує гідравлічні удари. А це дуже важливо при підключенні до мереж централізованого опалення.
2. Тривалий термін експлуатації. Підвищена міцність сталі при дотриманні правил установки і експлуатації сприяє тому, що описувані радіатори можуть прослужити протягом 20 і більше років. Крім того, з водою, яка є причиною корозії, контактують тільки сердечники, що також продовжує час безаварійної роботи опалювальних панелей.

1. Малий діаметр внутрішнього трубопроводу. Сталеві труби, які проходять всередині алюмінієвого теплообмінника, мають невелике розтин. Це дозволяє проектувати і виготовляти індивідуальні системи опалення з меншою кількістю циркулюючої по них води, що, в свою чергу, безпосередньо впливає на економічність.
2. Невелика інерційність. Завдяки використанню алюмінієвих теплообмінників максимально скорочується проміжок, який проходить між включенням котла і розігрівом радіатора до робочої температури. Крім того, подібні системи дуже точно реагують на команди, що надходять від термостатів, що дає можливість створити максимально комфортні умови в приміщенні.
3. Високий рівень тепловіддачі. Купуючи біметалічні моделі радіаторів, ви можете бути впевнені, що практично вся теплова енергія теплоносія буде використана для обігріву приміщення. Жоден ват енергії не пропаде даром. Батареї, про які йде мова, були спеціально розроблені для використання в контурах опалення високого тиску, заповнених теплоносієм низької якості. Вони відмінно витримують не тільки гідравлічне, а й механічний вплив, в тому числі ударне.

При цьому неважливо, який показник кислотності у води, що протікає в системі опалення, так як вона не контактує з алюмінієм. Головне, щоб трубопровід і радіатор був повністю заповнений водою, ні в якому разі не можна допускати завоздушіванія.

Недолік алюмінієвих радіаторів зі сталевими сердечниками один - висока вартість. Вони майже на чверть дорожче наступних за ними по ефективності алюмінієвих батарей. Однак, за твердженням більшості досвідчених фахівців, що займаються монтажем кліматичних мереж, ця різниця сповна окупається під час експлуатації.

Особливості конкретних моделей

Біметалічні радіатори опалення, як ви змогли переконатися, найкращим чином підходять для конструювання опалювальної системи своїми руками. Тепер доцільно зупинитися на такому питанні, як вибір тієї чи іншої модифікації пристрою серед представлених на будівельному ринку моделей.

Зовні відрізнити повністю алюмінієву панель від біметалічної практично неможливо. Вони різняться лише за вагою: остання мало не в два рази важче.

Крім того, самі описувані вироби бувають двох різновидів:

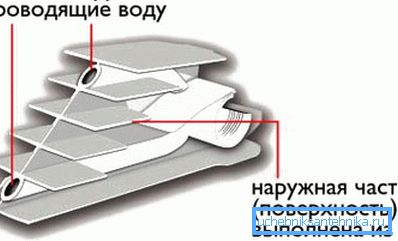

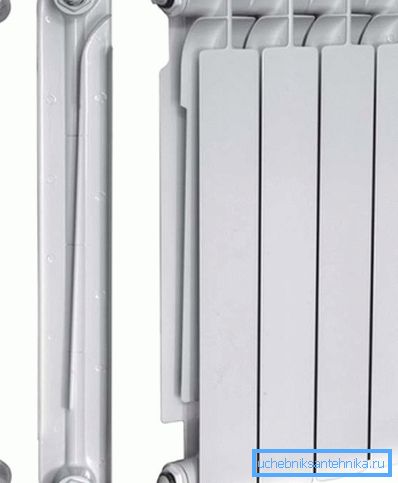

1. Батареї, де базою для алюмінієвого теплообмінника служить сталевий каркас. В цьому випадку контакт теплоносія з кольоровим металом повністю виключений, що позитивно позначається на терміні служби устаткування.

1. Радіатори, конструкція яких лише посилена за рахунок використання сталевих труб. В цьому випадку якість виготовлення виходить на перший план. Незначний зсув елементів зі сталі внаслідок поганої фіксації і температурних розширень може повністю виключити доступ теплоносія в нижній колектор, що сильно знизить ефективність роботи панелі.

Порада! Перевагу бажано віддавати першої моделі. Однак, потрібно знати, що їх вага, як і вартість, більше, ніж у другому різновиді. Крім того, при нагріванні сердечник може видавати сторонні звуки (під час теплового розширення сталевого каркаса).

Радіатори продаються набором секцій, з яких ви можете самостійно скласти батарею потрібної потужності. Упаковуються пачками по 10 штук в кожній. Одна секція, в залежності від моделі та виробника, призначена для обігріву близько 2 кв. метрів площі (більш докладно методика розрахунку потужності описана в наступному розділі).

Крім того, особлива конструкція алюмінієвого теплообмінника дозволяє цьому пристрою органічно поєднувати в собі властивості як класичного радіатора, так і конвектора, який організовує циркуляцію повітряних потоків по приміщенню.

Для захисту від несприятливих факторів навколишнього середовища, поверхня батарей покривається спеціальним порошковим барвником, що мають підвищену міцність до механічних впливів. Завдяки йому радіатор легко очищати від пилу і мити звичайними побутовими миючими засобами.

Щоб уникнути протікання і поломок встановлюваного опалювального обладнання, якість біметалевих радіаторів опалення контролюється на всіх етапах виробництва: починаючи від придбання необхідної сировини, закінчуючи складуванням та доставкою в торгові точки.

розрахунок потужності

До монтажу системи опалення та покупки батарей необхідно точно знати, скільки секцій повинні містити ці вироби, які встановлені в кожній з кімнат. Цей параметр можна розрахувати. Для цього слід знати площа кожної кімнати (не тільки об'єкта в цілому), а також потужність однієї секції придбаного вами радіатора.

Отже, формула для розрахунку:

А = S * 100 / Р, де

А - кількість секцій в батареї;

S - площа кімнати, де буде монтуватися радіатор;

Р - потужність секції радіатора.

монтаж

Перед установкою алюмінієвих батарей зі сталевим каркасом доцільно заздалегідь ознайомитися з рекомендаціями, зазначеними в супровідних документах (інструкції). Бажано, щоб підключення виконував досвідчений фахівець, який має відповідні навички, підтверджені сертифікатами або свідоцтвами.

Сам же порядок установки радіаторів опалення такий:

1. Перед підключенням до опалювальної мережі батареї і трубопроводи необхідно промити засобом для труб. Заборонено використовувати розчини, які містять луг, так як вони можуть завдати шкоди сталевим сердечникам виробів. Крім того, вихідні патрубки не можна зачищати абразивами, інакше в цих місцях можлива поява протікань теплоносія.

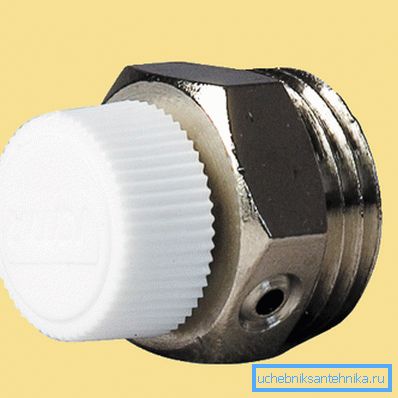

2. У спеціально передбачене місце на радіаторі потрібно встановити клапан (кран Маєвського), що працює автоматично або відкручувати вручну. Це допоможе видалити повітряну пробку, яка утворюється під час заповнення системи теплоносієм.

1. Щоб уникнути забруднення внутрішнього простору батареї на вхідні патрубки можна поставити сітчасті фільтри, що затримують тверді частинки.
2. Після цього розмічається місце під кронштейни, які будуть тримати батарею, свердлити отвори для дюбелів або анкерних болтів і здійснюється установка кріпильних елементів.

1. Навішується радіатор. Необхідно «насадити» горизонтальні елементи панелі (розташовані між вертикальними секціями) на спеціально передбачені в кронштейнах місця.

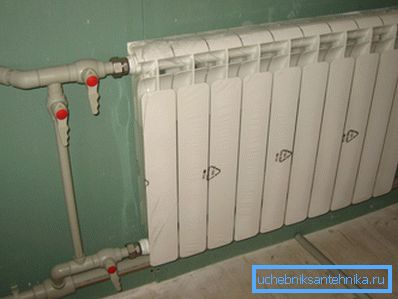

2. Після цього панель опалення стикується з трубопроводами. Не забудьте встановити запірну арматуру, яка дозволить не тільки регулювати температуру в кімнаті, але і частково перекривати систему опалення при необхідності ремонту або заміни батареї.

1. Завершальний етап - підбурювання повітря за допомогою заздалегідь встановленого клапана.

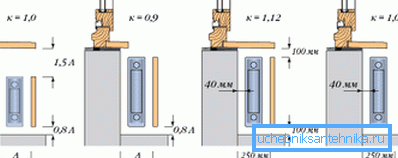

Пам'ятайте, що при монтажі слід обов'язково дотримуватися рекомендований виробником відстань між біметалічним радіатором опалення і стіною, підлогою, підвіконням і іншими елементами конструкції:

• між стіною і поверхнею алюмінієвого теплообмінника - не менше 3 см;
• між підлогою та нижньою кромкою батареї - близько 10 см;
• між підвіконням і верхнім краєм радіатора - не менше 10 см.

Якщо вікна обладнані широкими підвіконнями можна забезпечити їх спеціальними перетічними вентиляційними гратами, через які нагріте повітря підніматиметься вгору, виключаючи запотівання вікна.

Порада! Для більш ефективного обігріву приміщення і раціонального розподілу теплової енергії не слід закривати батарею декоративними панелями, меблями, шторами і так далі.

висновок

Алюмінієві панелі опалення зі сталевим каркасом - один з кращих способів забезпечення теплом житлових приміщень. Однак, для їх роботи необхідний монтаж котла і трубопроводів. При необхідності обігріву невеликого дачного будиночка або інших приміщень, не призначених для постійного проживання людей, доцільно використовувати інші схеми. Більш докладно про них можна дізнатися з відео, запропонованого вашій увазі.
