Як вибрати електролічильник

03-04-2018

На жаль, до теперішнього часу альтернативні джерела живлення не отримали такого поширення, як хотілося б. Пов'язано це з високою ціною на окремі модулі і достатні витрати на обслуговування. З цієї причини населення споживає енергію від центральної мережі, а облік ведеться за допомогою лічильників електроенергії. У зв'язку з цим необхідно знати, як вибрати електролічильник.

Визначаємо необхідні параметри

До того як перейти до вибору одного з існуючих варіантів електролічильника для квартири або будинку, необхідно знати параметри мережі, яка закладена в проекті або вже проведена в житловому приміщенні. Подивіться, який прилад встановлений. Якщо це не представляється можливим, загляньте в документацію або зверніться в відповідну структуру.

Щоб визначитися з вибором електролічильника, необхідно відповісти на наступні питання:

Де буде змонтований прилад обліку: всередині приміщення або на вулиці?
Яка приблизна максимальне навантаження?
Чи планується в майбутньому підключення надпотужних споживачів?
Яка сила струму буде потрібно для комфортного одночасного функціонування більшості приладів?
Скільки фаз буде підведено?
Який клас точності краще в конкретних обставинах?
Чи планується розбивка споживання за тарифами?
Які температурні умови експлуатації?
Чи будуть однофазні споживачі або тільки трифазні?
Чи повинні бути в приладі додаткові функції?

Деякі пункти можуть бути позначені відразу ж. Для визначення інших потрібно розгляд додаткової інформації, яка буде приведена нижче.

З чого вибирати

Всі прилади по обліку електроенергії діляться на дві великі групи:

Однофазні. Передбачаються проектами для приватного будинку або квартири. Завдяки їм можливо безперебійне функціонування звичайної побутової техніки. Трифазні двигуни при цьому будуть запускатися через конденсатор.
Трифазні. Також можуть бути змонтовані в деяких житлових квартирах і будинках. Зазвичай для цього подається додаткова заявка з обґрунтуванням необхідності додаткової фази. Незамінний, коли опалення всієї площі здійснюється за рахунок електричного котла. Здебільшого присутні на різних виробничих об'єктах. У свою чергу, цей варіант має два підвиди: трипровідні і чотирипровідні. Перші застосовуються тоді, коли планується наявність тільки трифазних споживачів. Другі йдуть з нулем, а це означає, що при правильній розводці і підключенні можна з легкістю використовувати звичайні агрегати на 220 V.

Залежно від способу підключення до центральної мережі розрізняють такі види трифазних лічильників:

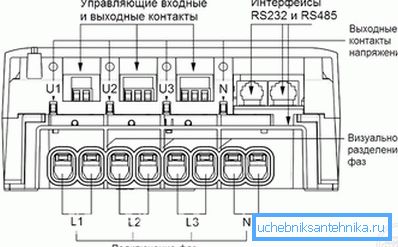

Прямоточні. На шляху до апарату не встановлюється ніяких додаткових модулів. Провід просто вводяться в клеми, згідно з нанесеною маркування і планованої розводці. Вироби такого типу застосовуються в разі сумарного навантаження, яка не перевищуватиме 50 кВт, а сила струму 100 А. Але якщо наявність трифазних споживачів мінімально або включаються вони нечасто, тоді важливо контролювати перекіс фаз. Якщо показник буде перевищувати 20%, то це може привести до виходу одного з провідників з ладу. Наслідком може стати аварія або неможливість запуску трифазних агрегатів.

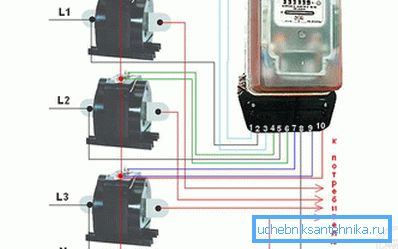

Полукосвенние. Передбачені для тих випадків, коли розраховується змінне навантаження буде перебувати в межах вище 60 кВт. Основна лінія підводиться до приладу через спеціальні трансформатори струму. Під час перетворення є певні втрати, тому при оплаті за рахунком, необхідно множити показання на коефіцієнт, який вказаний на перетворювачах. Існує 4 різних схеми введення: десятіпроводная, трансформатор струму в зірку, через тестову Клемник, з суміщеними ланцюгами струму і напруги.
Непрямі. Найчастіше застосовуються в промислових цілях. Як і попередній вид, вони з'єднуються через трансформатори напруги, але великого вольтажа - 6-10 кВ, а також трансформатори струму. При цьому максимально допустиме навантаження зростає в рази. Це означає, що запуск двигунів різних верстатів відбуватиметься без особливих труднощів. Мають свої два підвиди. Перший з них призначений для трансформаторів з конкретним значенням коефіцієнта перетворення. Другий - універсальний і підтримує різні показники.

Існують рішення, які мають більш вузьку спрямованість і застосовуються в окремих регіонах, місцевостях або в залежності від раніше обумовлених умов. Наприклад, серед них виділяють:

Вироби, що вимірюють активну і реактивну енергію. Активною вважається та енергія, яка надійшла до споживача і була повністю перетворена і витрачена. Наприклад, це відноситься до ламп розжарювання, електричних нагрівальних приладів, камінів, прасок і т. Д. У такому випадку при потужності в 2 кВт вважається, що прилад витратив 2 кВт за період часу. Зовсім по-іншому йде справа з тими одиницями, в конструкції яких є трансформатори, конденсатори та інші складові. Суть їх роботи полягає в тому, що спочатку енергія, яка подається, частково запасається і тільки потім перетворюється в корисну роботу. Наприклад, для того щоб запустити двигун, необхідно запасти імпульс в конденсаторі, який потім передасть його на обмотки. Це також відноситься і до звичайного побутового електроінструменту. На дрилі може бути вказана потужність в 1000 Вт, але по факту вона буде споживати 1700 Вт. Для того щоб визначити точну цифру, зазвичай, вказується коефіцієнт?, На який потрібно розділити вказану потужність. Він може знаходитися в межах 0,5 до 0,9. Чим він вищий, тим менше йде втрат на реактивну енергію. Лічильники, які враховують два види витрат найчастіше встановлюються на промислових об'єктах, де присутня велика кількість потужного устаткування. При цьому підприємство отримує виписку з двома цифрами. У певних випадках компенсувати втрати можна за допомогою спеціального модуля. Для звичайної людини витрата реактивної енергії не враховується.
З передплаченими тарифами. Суть полягає в тому, що доступна поставка такої кількості носія, який був оплачений. Для того щоб дані передавалися на сам прилад використовуються пластикові карти або брелоки iButton. При цьому здійснити оплату можна без черги або очікування. Недоліком такого рішення є відключення в разі прострочення навіть однієї оплати.
З обмеженням по максимальному навантаженні. В цьому випадку в самому приладі реалізована схема управління харчування або вбудований обмежувач. У першому варіанті при перевищенні заявленого значення подається сигнал на розмикати пристрій, який виробляє відключення. У другому - сам силовий прилад виробляє розривання ланцюга. Установку таких виробів стали все частіше вимагати при розробці індивідуального плану. Пов'язано це з бажанням раціоналізувати і зробити більш рівномірним витрата на одній ділянці. У деяких випадках це може створити проблему, наприклад, при бажанні, крім газу, обігрівати приміщення ще й електричними приладами. Так як таке навантаження не була передбачена, буде відбуватися постійне відключення. Перед установкою такого агрегату необхідно узгодити всі нюанси по максимально доступною потужності.

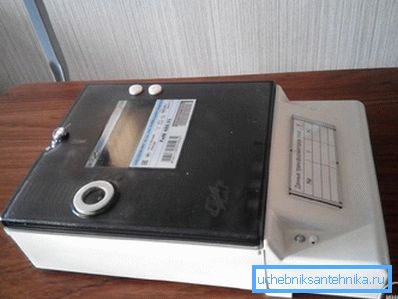

З бездротовою передачею даних або телеметричні. В цьому випадку в приладі може бути присутнім бездротовий модуль GSM або спеціальний порт для зчитування. У першому випадку показання відправляються в службу навіть без задіяння контролера. У другому записувати нічого не потрібно, достатньо зробити зчитування даних спеціальним приладом. Для кінцевого споживача це не має практично ніякої різниці, крім тих випадків, коли хтось хоче обдурити лічильник і сигнал про порушення може бути негайно переданий.

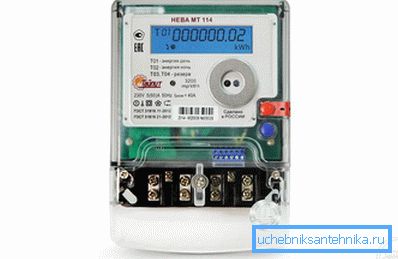

Однотарифні і багатотарифні. Перші використовуються в кожній квартирі. А ось другі - це дуже вигідне рішення для тих, хто може перенести основний період роботи надпотужних приладів на нічний час. Суть ідеї така: з 7 ранку до 23 вечора облік йде за одними розцінками, а вже з 23 по іншим. Іноді різниця досягає 2 і більше разів. У деяких країнах, для того щоб стимулювати жителів до установки таких приладів, в нічний час електроенергію відпускають безкоштовно.
З можливістю продавати електрику. У певному сенсі новинка, але активно використовуються в господарствах, де є системи перетворення сонячної енергії або теплової в електричну. Коли йде активне використання електроенергії в похмурий день, відсутня частина докуповується у постачальника. Але коли її виробляється занадто багато, тоді вона віддається в мережу і це відображається на свідченнях. За ідеальних умов можна виходити в нуль або навіть плюс.

На лічильники зазвичай наноситься певна маркування. Щоб було легше в ній розібратися, наведемо опис основних значень. Наприклад, буква Р означає, що це прилад для реактивної енергії, Л - активної, О - однофазний, У - універсальний. Цифри 3, 4 - кількість проводів в підключенні. Додатковими бонусами в приладі можуть бути підсвічування дисплея, що дозволяє знімати показання в темних приміщеннях. В інших вбудована невелика батарейка, яка дозволяє відображати значення навіть при відсутності електрики.

Принцип роботи

До певного моменту максимально були поширені електромеханічні або індукційні прилади. Це ті агрегати, в яких присутній обертовий диск. Принцип його роботи заснований на поведінці тіла в індукційному полі. Останнє утворюється завдяки наявності двох котушок. Одна з них підключається паралельно - котушка напруги, інша послідовно - котушка струму. Між ними починають протікати магнітні наведення, які проходять через диск і змушують його обертатися. Він, в свою чергу, приводить в рух циліндри з цифрами, які і відображають кінцеве значення за споживанням. Чим вище навантаження, тим сильніше дія наведень, тим швидше обертається пластина. Для того щоб всі процеси відбувалися саме таким чином, потрібно зсув по фазі на 90 °.

Плюсами таких приладів є:

Висока надійність. Навіть при виникненні коротких замикань вони здатні продовжувати роботу після ліквідації всіх наслідків.
Великий термін експлуатації. Відлік починається з 15 років і більше. Деякі одиниці не замінювалися протягом 30 і більше років.
Немає необхідності додаткового налаштування. Все що потрібно - здійснити правильне підключення проводів.
Цінова категорія нижче в порівнянні з електронними.
Пристосованість до мереж невисокої якості.

Недоліками є:

Зниження точності зі зменшенням споживання. Пов'язано це зі зменшенням електромагнітного поля.
Малий клас точності. Він не перевищує значення в 2 одиниці.
Збої у відстеженні при різкій зміні навантажувальних струмів.
Простота реалізації схеми по відмотування електроенергії або зупинці диска.
Високий коефіцієнт внутрішнього споживання. Тобто сам лічильник здатний частково впливати на суму в квитанції за електроенергію.
Необхідність застосування двох різних приладів для підрахунку активної і реактивної електричної енергії.
Відносно великі габарити.

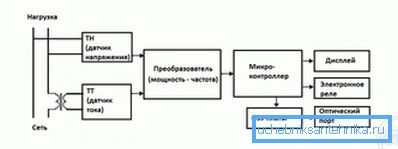

Принцип роботи електронного лічильника залишився таким же, але трохи змінилися складові. Замість обмоток застосовуються два датчика: напруги та сили струму. Після того як вони отримують сигнал, вони передають його на перетворювач. Його завданням є зміна сигналу в цифровий і відправка його на мікропроцесор. Після аналізу дані виводяться на вбудований дисплей або інший прилад.

Перевагами такого рішення є:

Компактні габарити в порівнянні з індукційними апаратами.
Відсутність механічних частин, які максимально схильні до зносу.
Високий клас точності.
Можливість застосування одного вироби для підрахунку енергії в різних напрямках.
Мінімальна похибка.
Можливість віддаленої відправки показань.
Перевага обчислення втрат на певній ділянці.

Є і свої недоліки:

Нестійкість до сильних перепадів в мережі і впливу від попадання блискавки.
Досить висока ціна. Особливо якщо мова йде про багатотарифних апаратах.
Складність у виконанні ремонтних робіт.
Чутливість до різкої зміни температурного режиму.
Складність визначення елемента в мікросхемі, який вийшов з ладу.

У деяких місцевостях уповноважені організації проводять заміну приладів. Це може відбуватися як за рахунок споживача, так і безкоштовно. Важливо уточнити цей нюанс ще до установки.

Клас точності

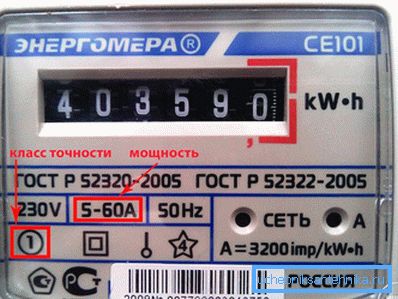

Клас точності говорить про похибки приладу. Чим більше число, тим вище недолік. Зазвичай він йде на користь споживача. Тому в разі, коли є свобода вибору, намагаються зупинитися на більш вигідному вирішенні. Всього в Росії і деяких інших країнах виділяють такі величини:

5.0;
2.0;
1.0;
0.5;
0.2.

Часто десяткова частина може бути відсутньою. Також в деяких ситуаціях додається буква S, вона сигналізує про те, з якого матеріалу виконані обмотки. Найбільше відхилення зазвичай у індукційних агрегатів, тому жителі будинків з небажанням замінюють їх на сучасні електронні.

Хтось до цих пір намагається обдурити прилад обліку, зупинивши його, або докладаючи зусилля по відмотування показань. Але найчастіше такі трюки не проходять без наслідків. Завжди легко відстежити підгорілі контакти. Це загрожує чималим штрафом.

типи монтажу

Все в меншій кількості випадків установка лічильника дозволяється всередині квартири або будинку. Найчастіше їх виносять на сходові площадки або на лицьову стіну будинку. Робиться це для того, щоб ускладнити завдання користувачеві по внесенню будь-яких модифікацій. Існує два основних способи монтажу:

на DIN-рейку;
на спеціальну підставку.

У першому випадку з'являється перевага об'єднати сам агрегат і розподільний щит. На задній його частині розташований спеціальний паз, який за розміром точно відповідає металевій планці. Другий варіант застосовувався і застосовується до цих пір в приватних будинках і квартирах. При цьому на дошку також встановлюється автомат або пробки для захисту від перевантажень і коротких замикань.

Для того щоб при установці на вулиці не виникало проблем з потрапляє вологою, використовується спеціальний герметичний бокс. Зазвичай він виготовлений із пластику, який стійкий до ультрафіолету. Важливо, щоб віконце для огляду було прикрите саме склом, а не полімерної накладкою. У другому випадку з часом вона мутніє і її доводиться ліквідовувати, щоб знімати показання. Отвори для підводів також повинні закриватися спеціальними гумовими вставками. Розміри і параметри боксів для однофазних і трифазних рішень відрізняються.

Обов'язково простежте, щоб пломба була встановлена на своє місце. У разі якщо вона випадково буде пошкоджена або зірвана, тоді слід негайно повідомити контролеру. Не зробивши цього вчасно, звільнитися невеликим стягненням буде складно.

Розрахунок загальної потужності і сили струму

Проведення таких обчислень корисно не тільки для правильного підбору лічильника, але і для покупки дроти з необхідним перетином, що дозволить виключити пошкодження всієї системи. Для того щоб реалізувати це, потрібно зробити:

Взяти чистий аркуш паперу.
Перерахувати на ньому всі прилади, які будуть харчуватися від мережі.
Поруч з кожним з них необхідно переписати його споживану потужність.
В кінці значення підсумовуються і виводиться загальна кількість.

Але варто пам'ятати, що не всі вони будуть працювати одночасно. Тому слід зробити распарковку того, що буде включатися найчастіше. Підсумувавши їх споживання, можна буде визначити чи вистачить автомата з рекомендованим значенням сили струму. Якщо буде виявлено, що це не так, тоді подається відповідна заява з проханням про збільшення порогу.

Існує думка, що прилад необхідно купувати максимальної «свіжості». Частково таку пораду виправданий. Але варто пам'ятати, що основною є не дата випуску, а дата останньої повірки. Для її позначення робиться відповідна позначка в паспорті, а також на пломбі.

Прочитавши статтю, можна повернутися до питань, які знаходяться спочатку і заповнити відсутні прогалини. З огляду на всі поради у вас вийти вибрати саме те, що підходить особисто вам.

Відео

У цьому невеликому відео експерт поділиться своєю думкою про вибір лічильника:
