Як вибрати газовий котел опалення: знайомимося з ринком

Ця стаття - про те, як вибрати газовий опалювальний котел. Ми з'ясуємо, яким чином розраховується теплова потужність вироби, і познайомимося з класифікацією сучасного газового опалювального обладнання. Наш матеріал не містить остаточних рекомендацій: мета його написання - допомогти читачеві зорієнтуватися в різноманітті ринкових пропозицій.

Теплова потужність

Головний параметр будь-якого опалювального обладнання - його теплова потужність. Як розрахувати потребу в ній для будинку з відомими параметрами?

Найбільш універсальна формула, що враховує коефіцієнт утеплення будівлі. Вона дозволяє оцінити потребу в теплі будівель, що володіють ненормованим тепловим опором огороджуючих конструкцій (простіше кажучи - утеплених дуже добре або дуже погано).

Вона має вигляд Q = V * Dt * K / 860.

Що ховається за позначеннями змінних?

• Q - теплова потужність. Формула дозволяє отримати розрахункове значення в кіловатах.
• V - повний об'єм приміщення в кубічних метрах.
• Dt - розрахункова максимальна різниця температур між приміщенням і вулицею.
• K - коефіцієнт утеплення.

Два параметра потребують коментарів.

Dt в загальному випадку обчислюється як різниця між рекомендованою СНиП температурою житлового приміщення (+ 18-22 С) і середньою температурою найхолоднішою п'ятиденки за останні кілька років.

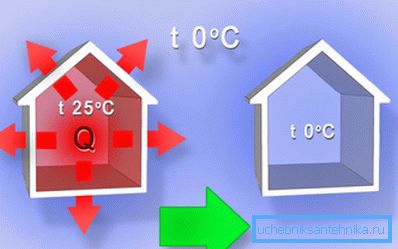

Зверніть увагу: якщо в будинку планується підтримувати, скажімо, +25 або +30, параметр коригується відповідним чином.

Коефіцієнт утеплення береться з розташованої нижче таблиці.

Давайте як приклад обчислимо потреба в теплі будинки розміром 10 * 10 * 3 метра, розташованого в місті Шимановську Амурської області за умови, що в ньому буде підтримуватися температура +25 С.

Стіни будинку товщиною в півтора цегли утеплені 150 міліметрами пінопласту; вікна - з двокамерними склопакетами.

1. Об'єм будівлі дорівнює 10 * 10 * 3 = 300 м3.
2. Дані про типові зимових температурах для будь-якого міста нескладно знайти у відомій інтернет - енциклопедії. Середній мінімум найбільш холодного місяця становить -32,5 С.Стало бути, Dt = 25 - -32,5 = 57,5 ​​градусів.
3. Якість утеплення будинку близько до максимально можливого, тому коефіцієнт утеплення можна сміливо прийняти рівним 0,7.
4. Розрахунок, таким чином, буде мати вигляд 300 * 57,5 ​​* 0,7 / 860 = 14 КВт.

Нюанс: при виборі конкретної моделі теплову потужність завжди округлюють в більшу сторону. Всі сучасні газові котли комплектуються термостатами, так що надлишкова потужність буде означати лише трохи більші паузи в роботі; тим часом в пік холодів зайві 1-2 кіловата можуть виявитися більш ніж не зайвими.

Як виглядає вибір газового котла опалення по потужності - ми з'ясували. На які ще параметри варто звернути увагу?

спосіб установки

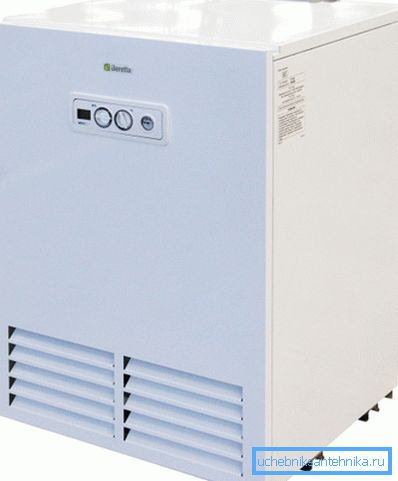

У підлоговому виконанні частіше можна зустріти пристрої значною (від 50 КВт до 2 - 5 МВт) потужності. Втім, є й винятки: в асортименті багатьох виробників третього ешелону є гранично здешевлені підлогові моделі, що віддають всього 7-10 кіловат тепла.

Найбільш характерна особливість підлогового побутового котла опалення - в тому, що він являє собою тільки пальник, теплообмінник і систему автоматичного регулювання температури теплоносія; група безпеки, розширювальний бак і циркуляційний насос монтуються окремо.

Для настінних виробів, навпаки, характерна помірна (не більше 100 КВт) потужність і попереднє встановлення виробником як мінімум групи безпеки та циркуляційного насоса, а часто і розширювального бачка прямо в корпус котла. Фактично, перед нами мініатюрна котельня: для початку роботи достатньо лише підключити пристрій безпосередньо до контуру, без будь-яких додаткових елементів обв'язки.

матеріал теплообмінника

Стаціонарні котли

Для підлогових котлів характерно використання сталевих і чавунних теплообмінників.

• Перші використовуються, зокрема, в промислових установках і за рахунок високих робочих температур дозволяють досягати величезних значень теплової потужності.

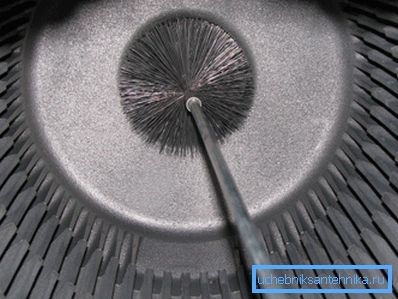

• Відмітна риса друге - значна маса, що компенсує помірну механічну міцність чавуну, і обмежена робоча температура. Чавунні теплообмінники котлів значної потужності часто поставляються виробниками у вигляді окремих секцій і збираються на місці - саме через величезну вагу.

настінні котли

Тут теж можливі два варіанти.

• Сталеві теплообмінники використовуються і в цьому випадку. Власне, ними оснащується велика частина виробів нижнього і середнього цінового діапазонів.

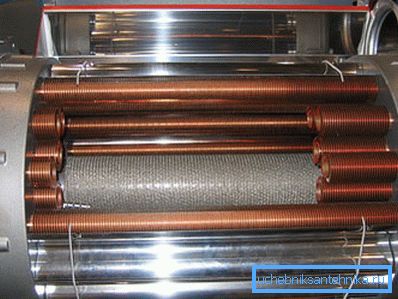

• Поряд зі сталлю застосовується мідь. Вона накладає на температуру полум'я навіть більш жорсткі обмеження, ніж чавун; зате найвища теплопровідність металу дозволяє при тій же теплової потужності зробити теплообмінник більш компактним, що дає можливість скоротити габарити котла в цілому.

функціональність

Так званий двоконтурний котел має єдиний теплообмінник і призначений тільки і виключно для нагріву теплоносія.

Двоконтурні вироби, крім того, здатні забезпечити будинок гарячим водопостачанням.

Нагрівання води в них може здійснюватися трьома способами:

1. В окремому пластинчастому теплообміннику. Він привабливий тим, що дозволяє здійснити ремонт контуру ГВП, не зачіпаючи функцій опалення.
2. В коаксіальному (труба в трубі) роздільними теплообмінниками, де ГВС нагрівається від теплоносія.

Цікаво: в двоконтурних котлах з проточними нагрівачами одночасна робота ГВП та опалення, як правило, неможлива. Коли відкрита гаряча вода, вся потужність котла спрямовується на її нагрівання.

1. У вбудованому накопичувальному нагрівачі непрямого нагріву, яке підігрівається знову-таки протокою теплоносія.

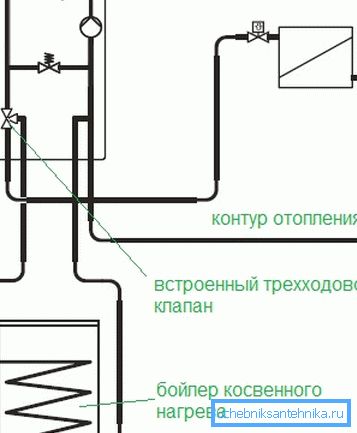

До слова, зовнішній бойлер непрямого нагріву може бути підключений і до одноконтурного котла. При певній конфігурації обв'язки він буде прекрасно забезпечувати будинок гарячою водою і поза опалювальним сезоном; теплоносій в цьому випадку циркулює по малому колу - між котлом і бойлером.

Як вибрати опалювальний газовий котел за функціональністю? Яка схема більш краща?

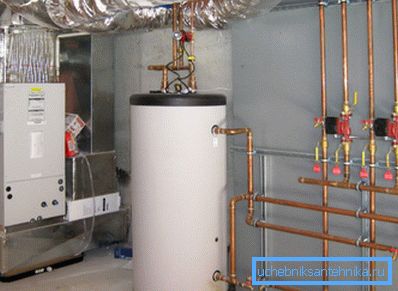

Цей той рідкісний випадок, коли автор дозволить собі дати цілком однозначну пораду. Наш вибір - виріб з накопичувальним водонагрівачем (бойлером) непрямого нагріву.

На якій схемі краще зупинитися: на одноконтурному котлі із зовнішнім бойлером або двоконтурних з вбудованим - залежить виключно від габаритів приміщення. Роздільні пристрої займуть більше місця.

З чим пов'язана така своєрідна інструкція? Адже проточний нагрівач куди компактніші накопичувального, чи не так?

Так-то воно так, але зате бойлер забезпечує стабільну температуру гарячої води, на відміну від конкуруючого рішення. У разі проточного нагрівача з автоматичним регулюванням полум'я пальника спроба прийняти душ зводиться до безперервної боротьби з кранами змішувача. Повірте, це дуже незручно.

тяга

Вона може бути природною і примусовою.

природна

Так звані атмосферні (відкриті) пальника з природною тягою відбирають повітря безпосередньо з приміщення, де встановлено опалювальне обладнання, і відводять продукти згоряння в димохід або вентиляційний канал. Єдине серйозне гідність схеми - енергонезалежність: вона здатна працювати там, де немає електрики.

Недоліків куди більше.

• У багатоквартирному будинку з поквартирним опаленням робота такого обладнання зазвичай неможлива в принципі. Вентканал просто не пропустить потік продуктів згорання від п'яти - десяти котлів.
• При роботі в літню спеку забезпечує будинок гарячою водою котел буде додатково підігрівати приміщення за рахунок нагріву димоходу.
• Нарешті, застосування обладнання з атмосферними пальниками пред'являє жорсткі вимоги до вентиляції і розміру приміщення. Зокрема, його обсяг повинен бути не менше 15 кубометрів; кожен кіловат потужності котла додає до цього числа ще 0,2 м3. Обов'язкова кватирка і просвіт під дверима для припливу повітря з інших приміщень.

примусова

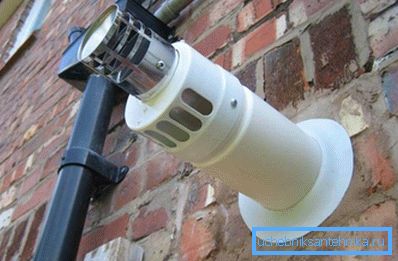

Закрита пальник (відповідні котли часто називають турбірованнимі, або наддувними) відбирає повітря з вулиці і туди ж відводить продукти згорання. Для цієї мети можуть використовуватися два роздільних воздуховода або, що буває значно частіше, один коаксіальний. В останньому випадку проходить через зовнішню оболонку припливне повітря охолоджує продукти згоряння і запобігає нагрів капітальних конструкцій будинку.

Тяга забезпечується вентилятором. Відповідно, для роботи закритою пальника необхідно зовнішнє електроживлення. Крім того, турбірована пальник має на увазі монтаж котла тільки і виключно на зовнішню стіну.

Корисно: коаксіальний воздуховод рекомендується монтувати з невеликим ухилом у внутрішню сторону і комплектувати конденсатосборник. Інакше замерзання конденсату в сильні морози може повністю перекрити трубу.

розпал

п'єзорозпал

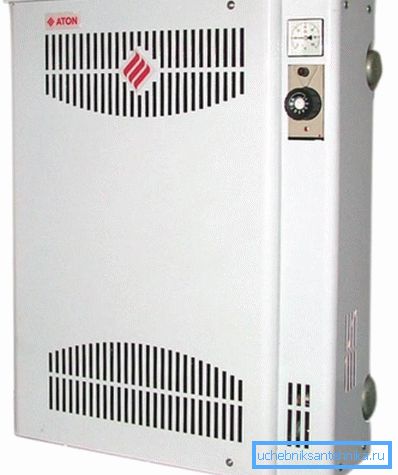

Велика частина виробляються в Росії і Україні пристроїв відноситься до енергонезалежності типу і оснащується пьезорозжігом.

Як він працює?

• Натискання кнопки передається п'єзоелементи і викликає пробій повітря між контактами при виникненні на них значної різниці потенціалів.
• Іскра підпалює запальник (Пілотний пальник), яка горить весь час роботи котла.
• Залежно від температури теплоносія термостат періодично відкриває подачу газу до основного трубчастої пальнику, яка запалюється від запальника і гріє воду або антифриз в контурі.
• Нескладні біметалічні захисні механізми перекривають подачу газу при перегріві теплоносія і при згаслому полум'я запальника.

Ця схема є безальтернативною там, де немає постійного енергопостачання. Однак вона має на увазі невисокий ступінь автоматизації; крім того, постійно горить запальник витрачає до 20% від загальної кількості газу, споживаного котлом.

Електронний

Енергозалежний варіант виконання розпалювання дозволяє:

1. Відмовитися від пілотного пальника. Основний пальник підпалює високовольтний розряд.

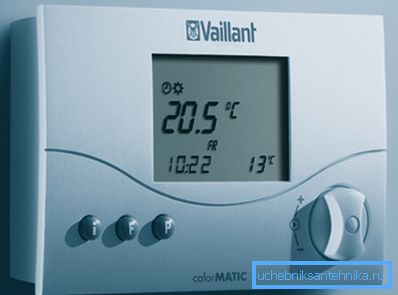

2. Використовувати додаткові засоби автоматизації: Управління по GSM, контроль погодних умов, виносні термодатчики і т.д.

Електрична частина обладнання - вентилятори і керуюча електроніка - споживають до 120 ват постійної потужності.

Як вибрати газові опалювальні котли по типу розпалювання? Відповідь очевидна: електронний розпал краще там, де немає тривалих перебоїв з електрикою. Короткочасні відключення проблемою не стануть: щоб не сидіти в холоди без опалення, досить своїми руками підключити котел через ДБЖ з досить ємним акумулятором.

Конвекційні і конденсаційні

Здавалося б, принципова схема роботи газового опалювального обладнання проста і зрозуміла: полум'я віддає тепло теплообміннику, через який тече вода; та нагрівається і передає теплову енергію радіаторів. В ідеальних умовах ККД такої системи може досягати 95%; решта 5% несуться гарячими продуктами згоряння.

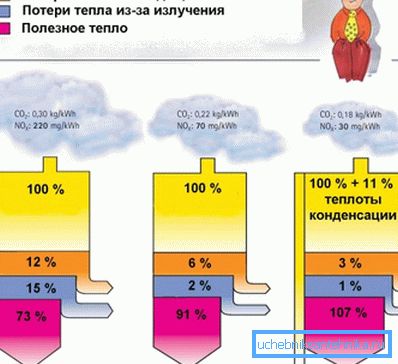

Однак у продажу можна зустріти газові котли, для яких заявлено ККД в 107 - 109%. Так, їх ціна чи сподобається економного покупця; але вони існують. Невже промисловці винайшли вічний двигун?

На жаль, виробники трохи лукавят.Основние продукти згоряння летучих вуглеводнів - вуглекислий газ і вода. Відповідно, котел залишає тепле повітря, насичене водяною парою.

У разі традиційного котла - так званого конвекційного - виробники штучно обмежують температуру теплоносія на обратке мінімальним значенням в 55 С, щоб уникнути конденсації вологи на теплообміннику. Крім пара і СО2, в конденсаті містяться сліди органічних кислот, сильно знижують ресурс металів з низькою корозійну стійкість.

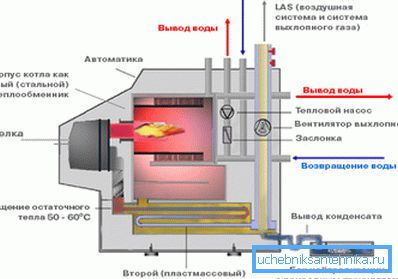

А ось виробники конденсаційних котлів йдуть іншим шляхом:

1. Додатковий теплообмінник охолоджується до 30-40С і робиться корозійно-стійким.
2. Про нього організовується стік конденсату в каналізацію.

Навіщо все це потрібно? Потім, щоб що відбувається з виділенням енергії фазовий перехід між водяною парою і водою віддав економайзера (низькотемпературного теплообміннику) додаткові 10-12% тепла. В результаті ККД приладу дійсно може перевищити 100%, якщо за них прийняти повну теплоту згоряння газу.

Як вибрати газові котли опалення по використовуваній схемі роботи? Чесно кажучи, економічність конденсаційного котла не грає вирішальної ролі: він набагато дорожче конвекційного, і для невеликого будинку період окупності складе не менше 7-10 років.

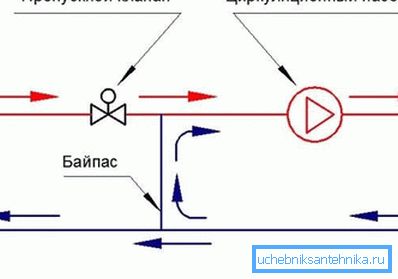

А ось можливість задіяти його з низькотемпературним опаленням без складних схем узгодження температур - безсумнівний плюс. Зазвичай заповітні 30-40 градусів, необхідні для роботи водяної теплої підлоги, виходять шляхом монтажу додаткового контуру з власним насосом і дозуючим подачу термостатичним клапаном.

висновок

Сподіваємося, що надана в розпорядження читача інформація допоможе йому зробити вдалий вибір. Як завжди, прикріплене відео запропонує додаткові тематичні матеріали. Успіхів!
