Як виготовляється банна піч з труби: особливості конструкції

05-10-2018

Опалення

«Серцем» будь-якої лазні є піч, тому її пристрою слід приділити особливу увагу. Звичайно, найпростіше придбати готову конструкцію, але коштувати вона буде досить дорого, тому можна заощадити і зробити пічку самостійно. У даній статті як приклад ми розглянемо, як виконується горизонтальна банна піч з труби своїми руками, так як це найпростіший і економічний варіант.

Загальні відомості

Особливістю банної печі є те, що вона виконує відразу кілька функцій:

Розігріває в приміщеннях повітря;
Нагріває воду, яка потрібна для гігієнічних процедур;
Розігріває камені.

Треба сказати, що за принципом роботи, зроблені лазневі печі своїми руками з труби і заводські конструкції нічим не відрізняються. Звичайно, в заводських виробах може бути присутнім більше функцій, і вони мають більш привабливим дизайном.

Однак, при акуратному виконанні роботи, саморобна піч буде гідно справлятися з поставленими перед нею завданнями, і не розчарує своїх господарів.

Особливості печі з труби

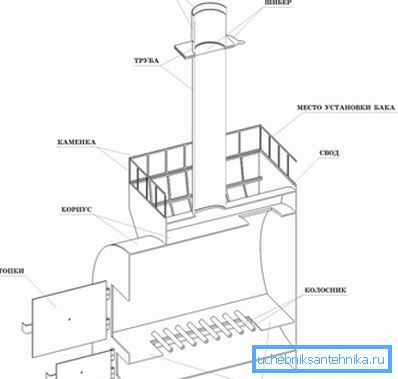

конструкція

Отже, розглянута конструкція складається з наступних основних елементів:

топка;
Ємність, розташована зовні або всередині корпусу, призначена для банних каменів;
Камера зольника;
Димохідна труба, яка виводить за межі приміщення продукти згоряння палива.

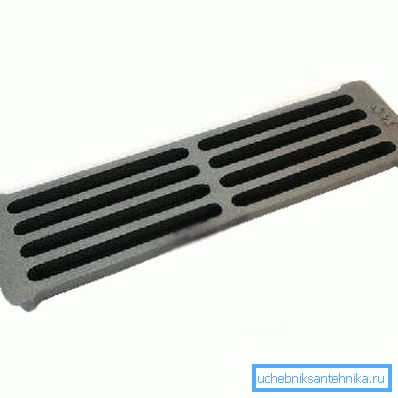

Камери відокремлюються одна від одної гратами-колосниками. Слід сказати ще про такий елемент конструкції як водогрійний бак. У деяких моделях він є частиною корпусу печі, але частіше розташовується над камерою з камінням.

Також існують моделі, в яких бак є окремим елементом, але з'єднаний з піччю шлангами або трубами (читайте також статтю Ферми з профільної труби: ефективні системи, що вимагають точних розрахунків).

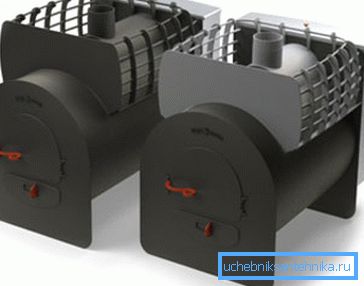

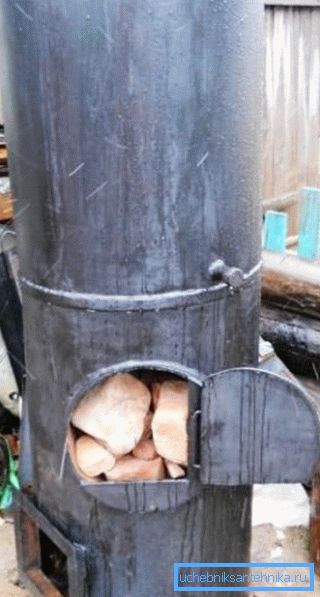

Саморобні лазневі печі з труби бувають горизонтальними і вертикальними. Перші краще з тієї причини, що вони довше прогорають і в той же час можуть швидше прогріти приміщення. Тому далі розглянемо виготовлення саме вертикальної конструкції.

переваги

Звичайно, банні печі з труби є далеко не єдиним варіантом конструкції, яку можна виконати самостійно, але вони мають ряд переваг, серед яких можна виділити наступні моменти:

Хороша стійкість до високих температур	Обумовлена властивостями стали.
Здатність швидко прогрівати баню	Навіть найпростіші саморобні печі можуть прогріти лазню за 40-90 хвилин (час залежить від температури навколишнього середовища).
простота монтажу	На відміну від цегляних конструкцій, металеву піч зможе зібрати будь-яка людина, яка вміє поводитися зі зварювальним апаратом і іншим інструментом по металу.
невисока ціна	Закупівля матеріалів не зажадає сильних витрат, а якщо в господарстві знайдеться відповідний шматок труби, то піч обійдеться взагалі практично безкоштовно.
довговічність	Якщо конструкція буде виконана якісно, то вона зможе прослужити не один десяток років.
Невелика вага	Завдяки цьому, конструкція з металу не потребує зведення фундаменту, на відміну від цегляного аналога.

недоліки

Поряд з достоїнствами, у металевих виробів є і недоліки, правда, їх всього два:

Конструкція швидко остигає	З цієї причини в процесі прийому лазні, піч необхідно постійно підтоплювати.
Приміщення нагрівається нерівномірно	Даний недолік помітний тільки в лазнях з великою площею.

Порада! У великих лазнях фахівці радять встановлювати кілька печей, що дозволить уникнути нерівномірного прогріву.

виготовлення печі

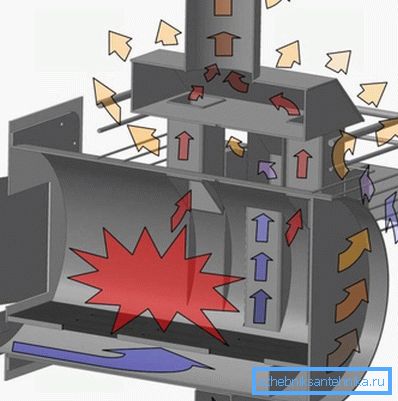

Інструкція по виготовленню горизонтальній печі виглядає наступним чином:

В першу чергу треба підготувати трубу діаметром не менше 0,5 метрів і довжиною близько 0,8 метрів. Краї труби потрібно ретельно вирівняти.
Потім з листа металу товщиною 10-12 мм треба виконати колосниковую майданчик, яка представляє собою прямокутник розміром 80х40 см. У майданчику потрібно вирізати отвір і прикріпити до нього прутки або використовувати промислові колосники.
Коли колосниковая майданчик буде готова, її потрібно приварити до стінок усередині труби. При цьому необхідно стежити, щоб шов труби виявився під майданчиком, що дозволить збільшити термін експлуатації виробу.

Торцеві стінки слід виконати з листового металу. Зовні це повинен бути прямокутник з заокругленим верхом. Висота деталі повинна становити 70 см, а ширина - 60 см.
Далі в фасаді треба вирізати два прямокутника - це будуть дверцята піддувала і камери згоряння.
Після цього виконується задня стінка у вигляді прямокутника розміром 70х90 см. Верхня частина стінки буде служити обмежувачем для кам'янки, яка розташовується зовні.
Потім треба приварити до труби фасад і задню стінку.
Далі посередині труби (зовні), треба приварити передній обмежувач кам'янки, який знизу повинен повторювати контури труби, а зверху - контури задньої стінки.
У верхній частині корпусу потрібно вирізати отвір розміром 15х15 см. Над ним монтується звід печі з листового металу з отвором для димоходу. Причому, отвір повинен бути зрушене на 10-15 см до фасаду, що дозволяє забезпечити умови повного згоряння палива.
Поле цього до зведення приварюється димова труба.
Далі для збільшення стінок кам'янки, до її обмежувача наварюють грати заввишки 15-20 мм.
Наступним кроком є монтаж дверей зольника і топкової камери.
До задньої частини виробу треба приварити полку для водогрійного бака. Розмір полиці залежить від розміру бака.

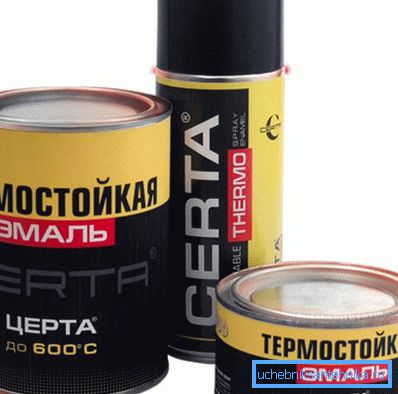

На завершення роботи, конструкцію потрібно обробити шліфувальним кругом, щоб очистити від іржі і окалини. Після тієї процедури виріб можна покрити термостійкої полімерною фарбою і протопити, щоб фарба запеклася (процедура виконується за межами приміщення).

Порада! Перш ніж приступити до роботи, необхідно переконатися, що труба для банної печі якісна, тобто не має ознак корозії. Від того залежить якість майбутнього виробу.

На цьому робота з виготовлення печі для лазні завершена. Тепер можна встановити виріб і експлуатувати його.

висновок

Розібравшись як зробити банну піч з труби, впоратися з цим завданням дійсно не складно. Причому, виріб вийде безпечним і з досить високим ККД. Єдине, виконувати всі вищеописані дії потрібно акуратно, не порушуючи технологію (див.також статтю Сходи з профільної труби: як зробити легку і міцну конструкцію).

З відео в цій статті можна отримати додаткову інформацію з даної теми.
