Як виконати підключення радіаторів опалення в центральній

У цій статті ми розглянемо актуальні способи підключення радіаторів опалення і розповімо про особливості їх реалізації. Тема статті представляє чималий інтерес, так як розширення асортименту опалювального обладнання на ринку передбачає необхідність в його коректному виборі, монтажі та експлуатації.

Але, перед тим як розповісти про те, як підключити радіатор опалення, необхідно визначитися з різновидами опалювальних систем і особливостями їх застосування.

Типи систем, в які інтегруються опалювальні батареї

Щоб зрозуміти принцип підключення батареї своїми руками, потрібно мати загальне уявлення про те, в якій системі цей пристрій буде експлуатуватися (див.також статтю Мідні радіатори опалення: особливості, технічні характеристики і порядок монтажу).

В даний час повсюдно експлуатується два типи опалювальних систем:

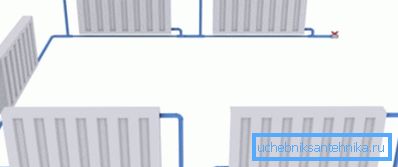

• Однотрубна система, як правило, застосовується в багатоквартирних багатоповерхових будинках. Принцип роботи простий - розігріта вода циркулює по одній трубі, проходячи через певну кількість батарей.

Системи однотрубного типу в плані пристрої найпростіші і як наслідок ціна їх реалізації невисока. Але таке рішення має один істотний недолік - неможливість контролю температурних показників в різних приміщеннях незалежно один від одного.

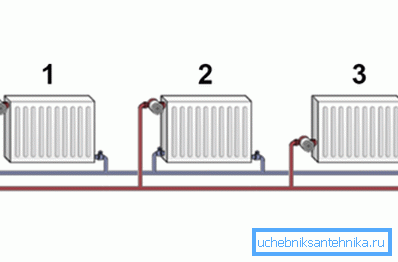

• Двотрубна система більш складна в пристрої, але поряд з тепловіддачею, відповідної проектної розрахункової нормі, дозволяє задати оптимальні температурні параметри для кожної окремо взятої кімнати.

Як правило, таке опалення реалізується в малоповерхових будівлях. Принцип дії такої системи в тому, що всі батареї підключені паралельно, за рахунок чого з'являється можливість регулювати температуру в кожній з них окремо.

Особливості циркуляції теплоносія

Визначаючи оптимальні варіанти підключення радіаторів опалення необхідно враховувати особливості циркуляції теплоносія в системі. В даний час застосовуються дві схеми: примусова і природна циркуляція.

При природної циркуляції особливих вимог до підключення немає, і може бути застосовано нижню або верхнє підключення, в залежності від того, де в системі розташований розширювальний бачок.

Більш прогресивною є схема примусової циркуляції, при якій теплоносій просувається по системі через різницю розташування котла і батарей, а через застосування циркуляційного насоса. Розглянемо, як правильно підключити радіатори опалення в системі з примусовою циркуляцією.

Актуальні способи підключення

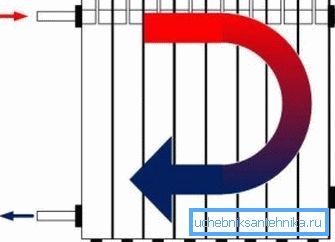

• Односторонній спосіб підключення радіаторів опалення передбачає під'єднання до однієї секції подачі (труби, що підводить) і обратки (відвідної труби). У цьому випадку подача розташовується вгорі, а обратка знизу. За рахунок такого рішення забезпечується рівномірність нагріву всіх секцій у всіх батареях.

Це рішення вважається найбільш раціональним для застосування в одноповерхових житлових будинках, де використовуються середні радіатори (до 8 секцій).

Важливо: Споруди з великим числом секцій вимагають застосування інших способів, які здатні запобігти можливості тепловтрат в великих батареях.

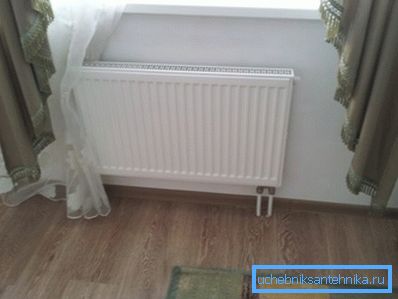

• Можна застосувати радіатор опалення з нижнім підключенням. Таке рішення актуально в тому випадку, якщо частина трубопроводу захована під підлогове покриття. Таким чином, з-під підлоги виходять патрубки, які приєднані до радіатора в нижній частині або знизу з боків.

Перевагою такого способу є малопомітність трубопроводу. Недоліком нижнього підключення є невисока ефективність, так як тепловтрат при такому підключенні можуть становити аж до 15%. В результаті верхня і нижня частина батареї може розігріватися нерівномірно.

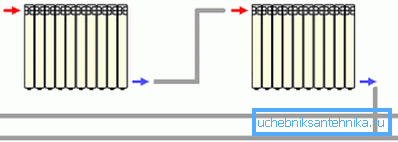

• Якщо стоїть питання, як підключити радіатори опалення щоб мінімізувати тепловтрати при великій кількості секцій, можна застосувати перехресний (діагональний) спосіб.

Правильне підключення, в даному випадку, наступне: подача приєднується у верхній частині радіатора, в той час як відводить труба розташовується з іншого боку, але знизу.

Таке рішення має очевидну перевагу, так як всі секції зверху і знизу гріються практично рівномірно. При перехресному підключенні тепловтрати складають не більше 2%.

Вибираємо приналежності для проведення монтажних робіт

Після того як ми визначилися зі способами приєднання трубопроводів до батарей, розглянемо те, яка арматура для підключення радіаторів опалення є оптимальним вибором.

Арматура та комплектуючі підбираються і купуються відповідно до типу використовуваного опалювального обладнання і відповідно до схеми підключення.

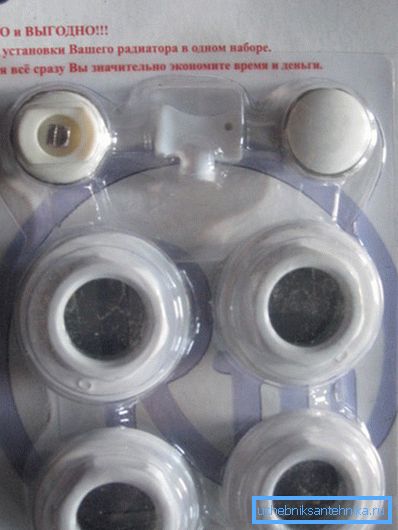

Стандартний набір для монтажу опалювальних систем включає наступний перелік компонентів:

• футорки в кількості 4 штук;
• кран Маєвського;
• резьбовая заглушка;
• паронітові або силіконові прокладки;
• кронштейни настінні і підлогові;
• перехідники необхідні в тому випадку якщо діаметр трубопроводу відрізняється від діаметра впускного отвору на батареї.

Розглянемо, як правильно підключити радіатор опалення.

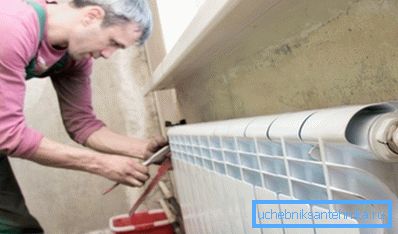

Рекомендації по установці радіатора

Визначилися з вибором однієї з раніше перерахованих методів? Залишилося приступити до проведення монтажу (читайте також статтю Електрорадіатори опалення: основні різновиди та особливості експлуатації).

Інструкція монтажних робіт залежить від того які застосовуються радіатори і труби.

• Працюємо тільки з використанням спеціального інструменту. Наприклад, для рівного різу, різати поліпропілен або металлопласт для монтажу з'єднувальних фітингів слід не ножівкою по металу, а спеціальним труборізом.
• Перед тим як встановити кронштейни і повісити батарею слід переконатися в щільності і міцності стіни.
• Монтаж радіаторів (навіть алюмінієвих) потрібно проводити не поодинці, так як вага цих споруд чималенький.
• Якщо сполучні фітинги мають гумки ущільнювачів, застосування фум-стрічки або клоччя не рекомендується.
• Вкручувати фітинги в отвори батарей потрібно із середнім зусиллям, щоб не зірвати різьбу.

Важливо: Після закінчення монтажних робіт з'єднання протираються насухо, і система заповнюється водою для пробного запуску. На місці з'єднання утримуємо суху серветку, а потім дивимося, чи є на ній зволоження.

висновок

Тепер, коли ви знаєте, як виконується підключення радіатора опалення, можна приступити до закупівлі необхідних матеріалів і до проведення монтажних робіт. Залишилися якісь питання?

Більше інформації шукайте в відео в цій статті.
