Як встановити радіатори опалення своїми руками: підготовка

При виконанні чергового ремонту квартири у багатьох власників житла рано чи пізно виникає необхідність повної або часткової заміни системи опалення, одним з найважливіших компонентів якої є водяний радіатор. Він складається з безлічі проточних водяних каналів, по яких циркулює розігрітий теплоносій, забезпечуючи процес теплообміну між гарячою водою і навколишнім повітрям.

В процесі експлуатації проточні канали зсередини поступово обростають сольовими відкладеннями і забиваються частинками іржі, тому час від часу такі пристрої вимагають повної заміни.

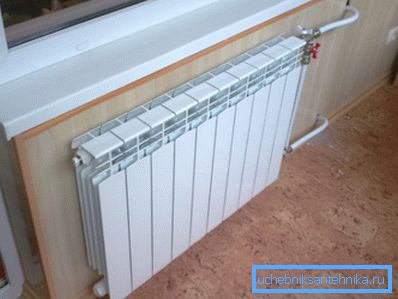

Установка біметалічного радіатора з одностороннім підключенням.

Особливості монтажу і підключення радіаторів опалення

В даний час у продажу можна зустріти велику кількість компактних і легких радіаторів опалення, які при необхідності, будь-який господар квартири зможе замінити своїми руками за допомогою звичайного набору побутових інструментів, не вдаючись до допомоги професійних сантехніків.

Як наочний керівництва в цій статті представлена ​​ілюстрована інструкція, в якій буде детально описаний процес самостійної заміни опалювальних радіаторів в житловій квартирі.

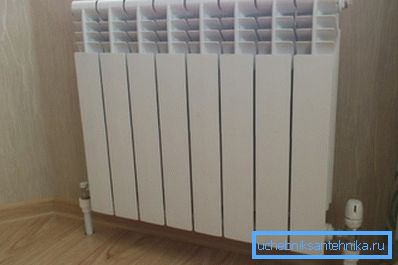

Нижня підключення дозволяє приховати підводять комунікації.

Підготовка місця для установки

Перед тим як встановлювати радіатори опалення, слід повністю перекрити подачу води в систему.

При наявності запірного вентиля біля кожної батареї це можна зробити прямо в квартирі, а якщо такої можливості немає, необхідно перекрити загальний запірний вентиль всього стояка, який, як правило, розташований в підвалі житлового будинку.

  1. Переконавшись у відсутності тиску в системі, потрібно демонтувати старі батареї, після чого кожну вхідний шланг підготувати до установки запірної арматури;
  2. Зібрати нову батарею з потрібної кількості секцій і підготувати для неї тимчасові підпори. Для того щоб знати, як правильно встановити радіатори опалення на стіну під вікном, слід дотримуватися наведених нижче рекомендацій;

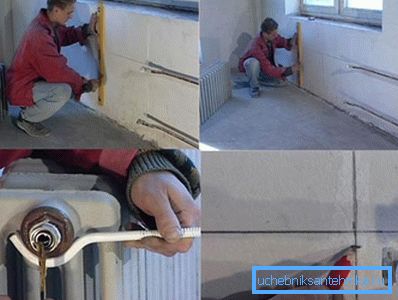

Виконання розмітки на стіні і установка монтажних кронштейнів.
  1. Виміряти загальну довжину підвіконної ніші і прокреслити строго по центру вертикальну лінію, потім знайти центр поздовжньої осі радіатора і виставити його навпроти накресленої лінії;
  2. За рівнем на стіні накреслити горизонтальну лінію, розташовану на відстані 60-120 мм від низу підвіконня, яка буде відповідати верхній межі батареї;
  3. Згідно накресленим лініях встановити радіатор на тимчасові підпори і виконати розмітку на стіні, позначивши місце для кріплення монтажних кронштейнів. При цьому потрібно простежити, щоб відстань від батареї до підлоги становила не менше 85-120 мм, а відстань до стіни близько 35-50 мм.

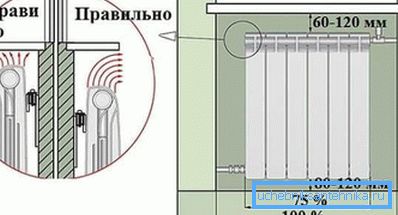

На фото показана схема правильного розташування батареї в підвіконної ніші.

Порада! Після перекриття загального запірного вентиля, на верхніх поверхах в заповненій системі опалення залишається достатня кількість теплоносія, тому перед демонтажем старої батареї потрібно приготувати відповідні порожні ємності для збору стічної води.

Вибір типу підключення до системи

У сучасних системах обігріву житлових будинків використовується кілька типів підключення водяних батарей, кожен з яких застосовується в залежності від конкретних умов.

Для того щоб кожен господар житла мав уявлення про те, як правильно встановлювати радіатори опалення в своїй квартирі, далі будуть наведені три найбільш часто використовуваних варіанти підключення.

  1. Одностороннє бокове підключення забезпечує найкращу тепловіддачу, проте підходить тільки для одиночних радіаторів, що складаються не більше ніж з 12 окремих секцій. В цьому випадку підведення теплоносія підключається до верхнього вхідного патрубка, а відведення - до нижнього вихідного патрубка з одного боку батареї;

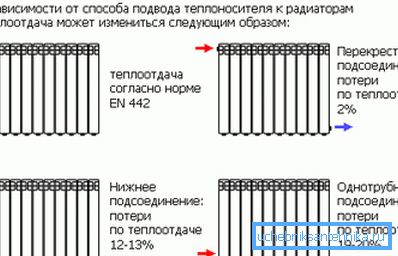

Різні варіанти підключення.
  1. Діагональний або перехресний спосіб підключення дозволяє послідовно з'єднати в одну лінію декілька радіаторів для обігріву великого приміщення. У такому випадку введення гарячої води проводиться через верхній патрубок з одного боку, а висновок - через нижній патрубок із зворотного боку батареї;
  2. Спосіб нижнього підключення дозволяє заховати всі комунікації під плінтус або в підпільне простір, однак при цьому помітно знижується тепловіддача радіатора. При такій схемі розігріта вода надходить в нижній патрубок з одного боку, а виходить з нижнього патрубка з іншого боку батареї.

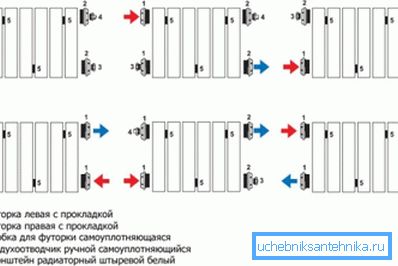

Комплектацію монтажного комплекту потрібно підбирати в залежності від обраного варіанту підключення.

Порада! На вхідному патрубку кожної батареї рекомендується встановити механічний термостат з регулятором температури. На перший погляд ціна цього пристрою може здатися високою, однак його використання дозволяє більш раціонально використовувати тепло, і тим самим зменшити середньорічні витрати на опалення.

Збірка і установка радіаторів

У багатьох будівельних магазинах можна купити цілу батарею обраного типу і розміру, яка вже зібрана з потрібної кількості секцій і повністю готова до монтажу, однак перед тим як встановити радіатор опалення самостійно і підключити до водяної системи, його необхідно обладнати комплектом запірно-регулюючої арматури.

  1. Залежно від обраної схеми підключення, загорнути в потрібні отвори радіатора дві прохідні заглушки (футорки), які будуть використовуватися для підключення на початку та вкінці патрубків;
  2. У далеке по ходу теплоносія верхній отвір загорнути третю прохідну заглушку (футорка), в яку потрібно встановити кран Маєвського, необхідний для випуску скупчився повітря, а в час, що залишився вільним отвір загорнути глуху заглушку;
  3. На підвідний і зворотний трубопровід встановити по одному кульового вентиля, а перед ними за допомогою двох трійників змонтувати байпас з кульовий запірний кран, який потрібно буде відкривати під час відключення або демонтажу батареї;

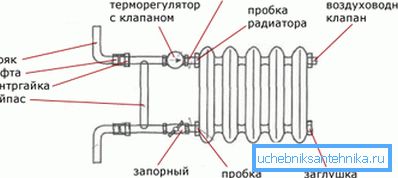

Схема збірки байпаса і підключення запірної арматури.
  1. Згідно попередньо зробленої розмітці, на стіну змонтувати несучі кронштейни, встановити на них радіатор і закріпити його за допомогою штатного кріплення, який поставляється в комплекті;
  2. При монтажі кронштейнів за рівнем слід мати на увазі, що той край батареї, на якому встановлений воздухоспускной кран Маєвського, потрібно трохи підняти;

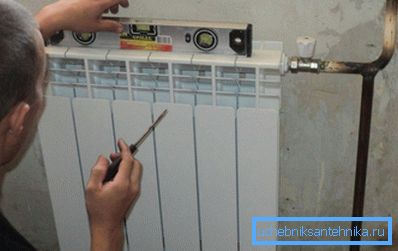

Після установки батарея повинна мати невеликий нахил в сторону трубопроводу.
  1. Вентилі вступного та повернення води за допомогою роз'єму «Американка» з фланцем і накидною гайкою підключити до відповідних прохідним втулкам на радіаторі;
  2. Переконавшись в правильності підключення і остаточно затонув всі з'єднання, потрібно відкрити вступної кран на стояку, а також кульові крани на трубопроводах, і заповнити систему теплоносієм;
  3. При наявності автономного електричного або газового опалення провести пробний запуск системи, і дати їй попрацювати деякий час на максимальних режимах, після чого уважно перевірити на предмет відсутності протікання.

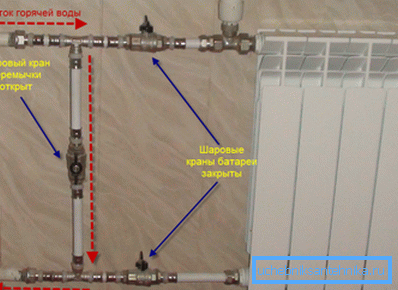

Комплект запірно-регулюючої арматури.

Порада! При складанні всіх різьбових з'єднань обов'язково потрібно встановлювати гумові або силіконові прокладки ущільнювачів, що входять в стандартний монтажний комплект для підключення водяних радіаторів, який можна купити в будь-якому будівельному магазині.

висновок

Заміну батарей в квартирах багатоповерхових будинків найкраще виконувати в весняно-літній період, після закінчення опалювального сезону. Оскільки в цей час відсутній тиск гарячої води в системі опалення, повністю виключається ризик отримання опіків і знижується ймовірність затоплення своєї та сусідньої квартири водою.

Уважно переглянувши прикладена відео в цій статті, можна отримати наочне керівництво по установці і підключенню побутових водяних радіаторів.
