Як встановити термореле для опалення своїми руками:

Ця стаття - про методи автоматичного регулювання електроопалення. Нам належить познайомитися з типами пропонованих сучасним ринком терморегуляторів і дізнатися, як їх правильно підключати до навантаження і де розміщувати термодатчик. Отже, приступимо.

Навіщо це потрібно

Основний мотив цілком зрозумілий: економія електрики. Воно є найдорожчим джерелом теплової енергії; електричне нагрівачі використовуються лише там, де немає можливості використовувати магістральний газ, пелети, вугілля або дрова.

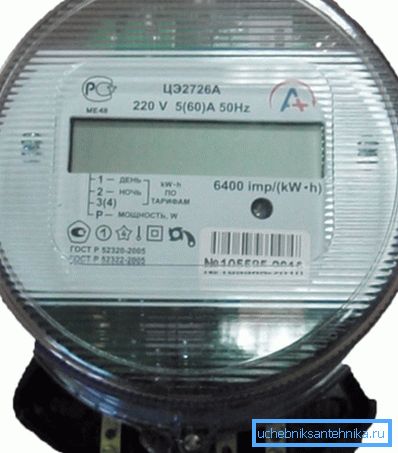

Втім: використання нічних тарифів може знизити витрати на обігрів електрикою на 20-30%.

Крім економії, не варто забувати про зручність користування електроопаленням. При його роботі з постійною потужністю в теплі дні мешканцям будинку або квартири доведеться страждати від спеки або (при відкритих вікнах) протягів. Ручне регулювання зі зрозумілих причин буде мати значну інерційність: стимул зменшити ступінь нагріву виникає лише після відхилення температури від комфортної на 4-5 градусів.

Термостатичне реле дозволяє підтримувати оптимальну температуру в приміщенні з точністю в 1-2 градуси.

вибір термостата

Все термореле для опалення можна розділити на три основні категорії.

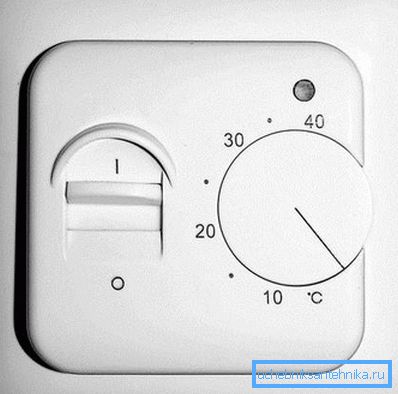

електромеханічні

Строго кажучи, словом реле можна назвати тільки цей тип регуляторів: для управління живленням дійсно використовується електромеханічний прилад, фізично розмикаючими контакти. Список функцій електромеханічних термореле мінімальний.

Вони вміють:

1. Вмикати і вимикати подачу харчування. Для цієї мети зазвичай використовується окремий механічний тумблер.
2. Задавати температуру за допомогою коліщатка з нанесеними на нього або корпус значеннями. Типовий діапазон температур - від +5 до +40. Зрозуміло, що чим вище температура, тим більше витрата тепла.

Уточнимо: витрата електроенергії на підтримку температури визначається, зрозуміло, не її абсолютним значенням, а дельтою температур з вулицею. Витрати на підтримку + 30С в будинку при +15 на вулиці і +5 при вуличних -10 будуть однаковими.

1. Автоматично підтримувати задану температуру, орієнтуючись на показання внесений термопари.

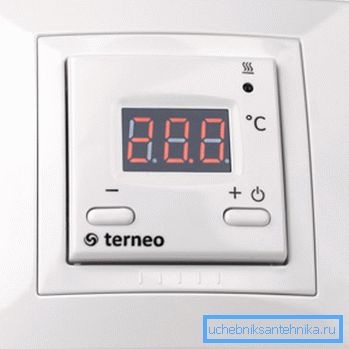

цифрові

Функціональність цифрових терморегуляторів ідентична попереднього типу.

Відмінності всього три:

1. Замість нанесених на ручний регулятор цифр використовується рідкокристалічний індикаторний екран.
2. Відключення нагрівання покладено нема на постійно клацати реле, а на безшумно працює транзисторную збірку.
3. Для настройки робочої температури використовується цифровий кнопковий регулятор.

Існує думка, що цифрові терморегулятори точніше механічних. Це справедливо лише частково: завдяки цифровій індикації на них простіше поставити потрібну температуру. Однак те, наскільки вона точно підтримується, залежить від калібрування приладу під конкретний термодатчик і не пов'язане з типом регулятора.

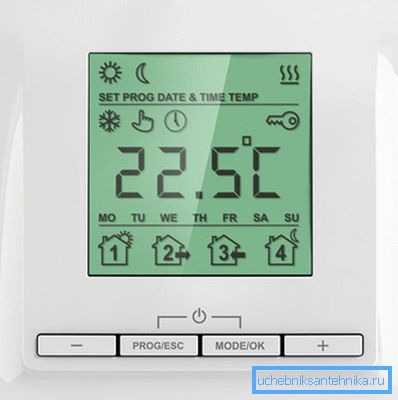

програмовані

До цифрової регулюванню додається ще одна функція: можливість задавати добовий і тижневий графік роботи. Скажімо, у вихідні в вашому домі можуть підтримуватися + 20С вдень і +16 вночі; в робоче же час порожня квартира буде прогріватися за все до + 8С.

Здавалося б, вибір очевидний: програмований регулятор явно вигідніше інших термореле. Однак варто врахувати і вартість самих приладів:

Якщо в суворому кліматі більш економний прилад окупиться досить швидко, то при місячному витраті тепла електроопаленням в пару сотень кіловат-годин період окупності виросте до десятка-другого років.

сумісні пристрої

До яких джерел тепла можна підключати термореле? В общем-то, до будь-яких приладів прямого нагріву без власних цифрових регуляторів. Не всі електронні схеми управління коректно реагують на постійні відключення живлення зовнішніх термостатом.

У списку:

• Кабельні та плівкові теплі підлоги. Це найбільш економний вид електроопалення: завдяки оптимальному розподілу температур в обсязі опалювального приміщення воно здатне зменшити витрати в порівнянні з конвективним опаленням на 30-50 відсотків.
• Електроконвектори.
• Масляні радіатори.

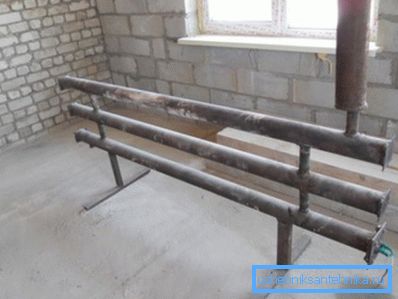

• Регістри з вбудованими тенами.

Обмежуючий фактор тільки один - споживана приладом електрична потужність. Типове термореле має обмеження в 3600 ват, що відповідає площі невеликої кімнати. При більшому споживанні використовується кілька незалежних нагрівальних електроприладів, кожен з яких забезпечується власним терморегулятором.

монтаж

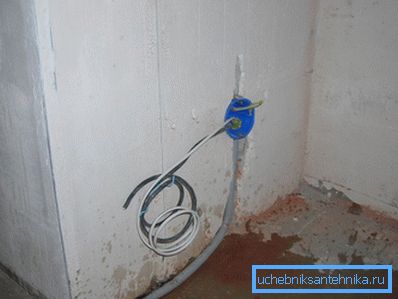

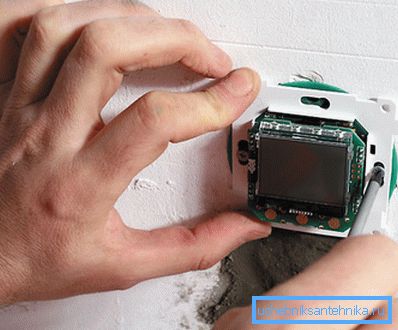

Все що продаються терморегулятори на увазі приховану установку в монтажній коробці. У бетонній або цегляній стіні отвір під неї вибирається коронкою розміром 65 мм; коробка закладається цементної або гіпсовою шпаклівкою. З гіпсокартоном використовуються спеціальні коробки, що затискають лист з обох сторін.

Чи можна монтувати термореле відкрито?

Так, але з парою застережень.

1. Вам знадобиться спеціальна коробка-перехідник, яка прикручується до стіни звичайними дюбель-шурупами.
2. Провід живлення і термодатчика краще прибрати в кабель-канал.

Важливий момент: у будівлях з горючих матеріалів протипожежна інструкція наказує монтувати високовольтну проводку в сталевих трубах.

Стандартна висота установки терморегулятора - та ж, що і для вимикачів, 90 см від рівня підлоги.

підключення

Своїми руками підключити регулятор нескладно -досить лише уважно вивчити маркування висновків.

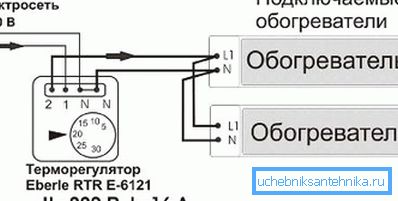

При необхідності до однієї пари висновків можуть бути паралельно підключені два нагрівальних елемента - аби їх сумарна потужність не перевищувала можливостей термореле.

термодатчик

Де монтується термодатчик?

Це залежить, перш за все, від типу нагрівального елементу.

1. У разі кабельного теплої підлоги він укладається в стяжку всередині ПВХ трубки, що дозволяє замінити датчик при його виході з ладу.
2. З плівковим теплою підлогою термодатчик укладається в підкладку під плівку. Оскільки і сам датчик, і провід для його підключення зазвичай мають досить значне перетин, під них доведеться вибрати паз.
3. З різноманітними високотемпературними нагрівальними елементами - конвекторами, регістрами з нагріванням і т.д. - датчик встановлюється на стіні і маскується молдингом, полицею або будь-яким іншим способом.

Зрозуміло, при виборі місця для термопари не варто забувати про здоровий глузд.

• Декоративна обробка не повинна заважати вільній циркуляції повітря поблизу термодатчика.
• Він розміщується поза прямих сонячних променів і протягів.
• Не варто встановлювати датчик в висхідному потоці теплого повітря від нагрівального приладу. В цьому випадку його показання будуть далекі від середньої температури в приміщенні.
• Краще, щоб висота розміщення датчика від статі укладалася в діапазон 90-120 см. Тоді його свідчення будуть відповідати вашому суб'єктивним сприйняттям: +20 на рівні підлоги можуть вилитися в +28 на висоті людського зросту.

До речі: багато програмовані термореле забезпечуються власними датчиками температури.

висновок

Сподіваємося, що запропоновані увазі читача рекомендації виявляться корисними йому при монтажі власного електроопалення. Як завжди, прикріплене відео містить додаткові тематичні матеріали. Успіхів!
