Як за допомогою цегляної печі зробити парове опалення в

При виборі системи опалення рекомендується зупинятися на тій, паливо для якої в даному районі є з надлишком. Так як газ у віддалені місця ще не дійшов, багато хто намагається встановити опалювальні пристрої, що використовують тверде або рідке паливо. Наше завдання сьогодні пояснити, як зробити парове опалення своїми руками за допомогою теплообмінника, встановленого в цегляну піч.

Теплоносієм в такій системі буде або вода, або пар. Сьогодні нас цікавить другий варіант, хоча ці дві системи часто плутають між собою. Відмінності у них є і досить серйозні, тому в житлових будинках дозволяється використовувати тільки водяний контур. Пов'язано це з небезпечною експлуатацією парового опалення, коли потрібно нагріти рідину до температури вище 100 ° С.

Система парового опалення з теплообмінником в печі

У той же час його ціна нижча водяного, а сучасні заходи захисту дозволяють уникнути катастрофічних наслідків. Однак монтаж парового опалення, наприклад, від цегляної печі вимагає багато сил і часу. Нижче дізнаємося про це детальніше.

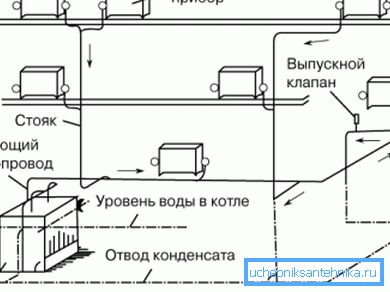

Правильний монтаж парового опалення в приватному будинку

Принцип роботи

Зараз розглянемо відмінність між двома системами, щоб ви не плуталися. Також буде розказано про переваги і недоліки такої системи обігріву приміщень.

Розглянемо детальніше, що таке опалення за допомогою пари:

  1. У ємності до кипіння доводиться вода, яка поступово перетворюється на пару.
  2. Потім він по трубопроводу надходить в радіатори, які і віддають його тепло приміщенню.
  3. У батареях теплоносій конденсується.
  4. Новоутворена вода стікає в розширювальний бак і знову надходить у теплообмінник.

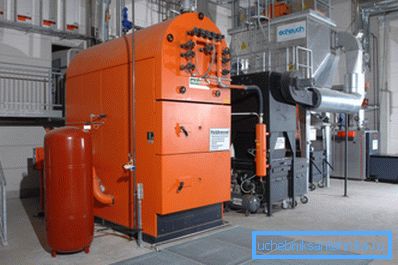

Промислові котли для парового опалення можуть працювати на дровах
переваги
  1. Перевершує водяне опалення по тепловіддачі.
  2. Прогріває приміщення в 3 рази швидше.
  3. Ергономічність системи.
  4. Для роботи потрібна невелика по габаритах обладнання, через що вартість системи низька.
  5. У холодну пору труби в неопалюваному будинку не замерзнуть. Це дозволяє за короткий проміжок часу запустити опалення на дачі зимою. Тільки перед від'їздом потрібно переконатися, що все паливо повністю згорить.
недоліки Розглянемо негативні чинники даної системи обігріву і як їх можна усунути:
  • температура регістрів опалення перевищує 100 ° С, тому це може становити небезпеку для тварин і дітей. Усунути можна за допомогою спеціальних екранів або панелей;
  • шум при роботі системи. Усунення - використання антишумових кронштейнів і установка парогенератора в окремому приміщенні;
  • важко управляти температурним режимом. Усунути цю проблему досить важко;
  • немає можливості влаштувати теплий водяна підлога, хоча можна встановити плівкові інфрачервоні.

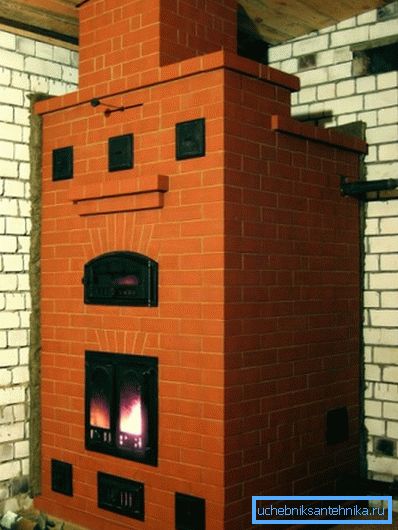

Цегляні печі для парового опалення з теплообмінником

Порада: генератором для парового опалення може служити котел, що працює на відпрацьованому маслі. Такі системи нерідко встановлюють в підсобних приміщеннях і в гаражі.

Зверніть увагу на те, що небажано цегляну піч з парогенератором використовувати і для приготування їжі, тому що влітку її використовувати не можна. Краще на цей час придумати альтернативний варіант. Не слід також застосовувати для трубопроводів пластик, він не призначений для такого температурного режиму.

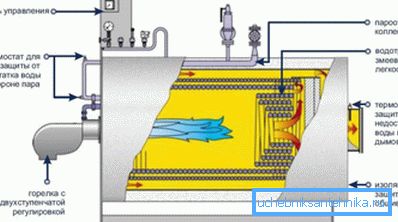

Як влаштований паровий твердопаливний котел

схеми монтажу

Нижче розглянемо найбільш часто застосовуються варіанти:

  1. Застосовують природну і механічну систему циркуляції теплоносія. У першому випадку теплообмінник потрібно розташовувати нижче рівня всіх труб і радіаторів під кутом. У другому - потрібно установка насоса, який забезпечує безперебійний рух теплообмінника.
  2. Однотрубна система опалення в роботі використовує принцип послідовного підключення радіаторів, коли теплоносій рухається по трубопроводу, переходячи з одного регістра в інший. У підсумку, перший виявляється найгарячішим, в той же час останній - майже остиглим. Ми рекомендуємо застосовувати таку схему для невеликих приміщень до 80 м2.

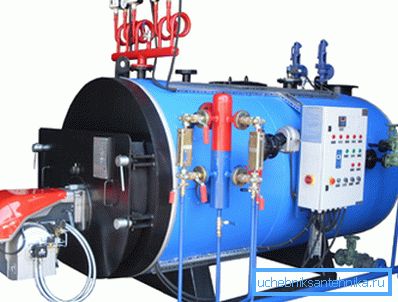

Твердопаливний паровий котел дозволяє заощадити
  1. Двотрубна система добре підходить для будинків великої площі, зокрема, двоповерхових котеджів. В цьому випадку радіатори з'єднуються в ній паралельно, з використанням підводить і конденсується труб. Теплоносій в даній схемі підводиться до всіх батареям з однаковою температурою, тому він не встигає охолоджуватися.
На фото - двотрубна система

Самостійний пристрій парового опалення від цегляної печі

Підготуйте обладнання та матеріали:

  • радіатори передбачте під кожним вікном;
  • теплообмінник - парогенератор або водотрубний котел;

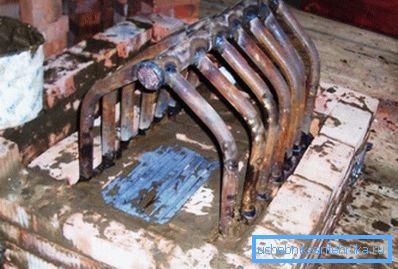

Теплообмінник парового опалення для грубки
  • труби для подачі пари і відведення конденсату. Бажано використовувати оцинковану сталь або мідь;
  • з'єднувачі, коліна, хомути для труб, запірна арматура - крани для скидання повітря, вентилі;
  • кронштейни для батарей;
  • гідравлічний затвор для осушування паропроводу;
  • редукційно-охолоджувальна установка;
  • для зниження тиску в системі - редукційний клапан;
  • зварювальний апарат;
  • насос;
  • ємність для збору конденсату.

Порада: дороге устаткування рекомендуємо взяти в оренду.

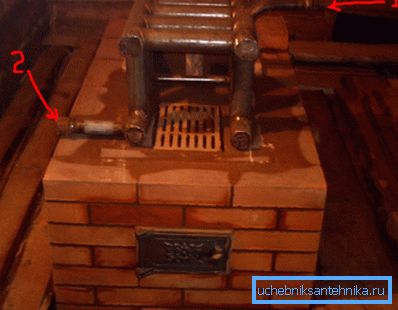

Цегляні печі для парового опалення з теплообмінником

Теплообмінник для цегляної печі можна зробити своїми руками або замовити:

  1. Підготуйте металеві труби з товщиною стінки від 2,5 мм, а також зварювальний апарат.
  2. З'єднайте їх у вигляді змійовика, при цьому стежте за якістю зварних швів. Приблизний розрахунок - 1 м2 поверхні змійовика може віддати до 9 кВт.
  3. Перевірте конструкцію на течі після виготовлення. Водою користуватися не рекомендуємо, так як під великим тиском шлакові включення відваляться і з'являться свищі.

Краще використовувати спосіб, званий «гас на крейда». В цьому випадку обведіть всі зварні шви крейдою і залийте гас всередину конструкції. Мел потемніє навіть в разі найменшої пори, так як в неї просочиться гас.

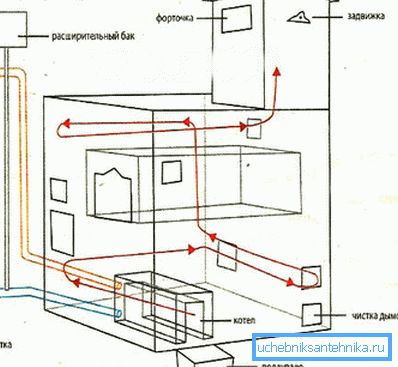

Як самому зробити опалення від печі

процес

Нижче буде запропонована інструкція, яка допоможе в ньому розібратися:

  1. Встановіть теплообмінник в топку печі на етапі її кладки.
  2. За попередньо намальованою схемою під вікнами змонтуйте батареї. Встановивши на кожну кран для випуску повітря.
  3. Підключіть до них трубопроводи під подачу і обратку.

Порада: при природній циркуляції забезпечте невеликий ухил з розрахунку 3 мм на 1 м.

  1. Встановіть запірну арматуру перед кожним регістром з метою безпеки, а також один кран перед всією системою.
  2. Поставте на початку трубопроводу редукційний клапан і охолоджувальний обладнання.
  3. В кінці трубопроводу поставте ємність для збору конденсату, який повинен стікати під ухилом назад в теплообмінник.

Порада: не використовуйте для таких цілей мембранний розширювач, тому що він розрахований на температуру до 85 ° С.

  1. Якщо передбачений циркуляційний насос, встановіть його перед піччю в зворотному трубопроводі.

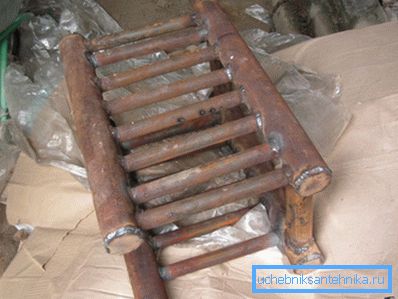

Як правильно зробити теплообмінник

Рекомендації фахівців:

  1. Якщо цегляна піч обладнана теплообмінником, в димовій трубі утворюється більше сажі, ніж без нього, тому його необхідно чистити частіше.
  2. При природної циркуляції теплоносія піч слід ставити в підвальному приміщенні, тоді конденсат буде вільно стікати в нижню точку.
  3. Завжди встановлюйте клапана - це дозволить запобігти можливій аварії і сама система буде безпечнішою.

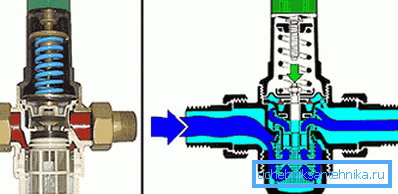

Редукційний клапан
  1. Врахуйте, якщо використовуєте примусову систему з електронасосом, в разі відключення електроенергії роботу печі зупинити буде дуже важко.
  2. У дерев'яному будинку опалення за допомогою пари встановлюється так само, як і в цегляному. Потрібно лише дотримуватися вимог пожежної безпеки, захищаючи деревину від перегріву.

висновок

Зі статті ви дізналися, як зробити парове опалення, а також те, що його використання в житловому приватному будинку обходиться дешевше водяного, хоча воно і більш небезпечно в експлуатації. Тому необхідно чітко дотримуватися інструкцій і забезпечити систему спеціальним обладнанням, яке підвищить її безпеку.

Теплообмінник ви можете замовити у фахівців або зробити самостійно. Установка і підключення радіаторів не викликає труднощів. Відео в статті допоможе знайти вам додаткову інформацію з цієї тематики.
