Як застосовується байпас в системі опалення
Фахівцям з монтажу опалювальних систем пояснювати, що таке байпас в системі опалення не потрібно. Будь-який з них скаже, що його завдання - підтримання комфортної температури шляхом регулювання подачі теплоносія в рідинної схемою обігріву. Але ось простим обивателям цей пристрій і принцип його роботи не зовсім зрозумілі, і щоб заповнити цю прогалину в знаннях, і будемо детальніше говорити нижче.
Ознайомлення з телефоном
Нашим читачам, які люблять все робити своїми руками, дізнатися докладніше про нього буде вкрай корисно. Постараємося уникати складних технічних термінів, щоб особливості цього важливого конструкційного елемента були зрозумілі більшості.

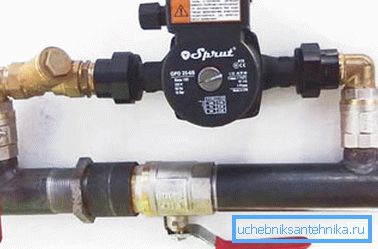

Байпасом називають перемичку між подачею і обратку, виготовлену у вигляді відрізка труби. Зазвичай використовують його для радіатора опалення, при її цьому діаметр повинен бути менше діаметра подачі на один розмір. Найчастіше можна зустріти труби на 1/2. Сьогодні такий пристрій стало трохи іншим, хоча не забуті і його початкові можливості.
застосування
Нижче розглянемо основні варіанти використання пристрою:
| регулювання теплоносія |
|
| без електрики | Особливо установка пристрою актуально для сучасних контурів обігріву, де передбачений циркуляційний насос. Воно дає відповідь на найбільш часто задається питання споживачами в торгових мережах: «Яким чином система буде працювати, коли пропаде електроенергія?». Багато років використання стандартних підлогових котлів не передбачало їх залежність від електрики. Однак використання системі обігріву циркуляційного насоса зробила агрегати енергозавісімимі.Когда електроенергія пропадає, інструкція рекомендує перекрити подачу теплоносія на насос і відкрити вентиль на центральній магістральній трубі. Якщо оснастити пристрій клапаном, ця робота буде виконуватися в автоматичному режимі. Все це потрібно зробити для того, щоб перевести систему в режим природної циркуляції. |

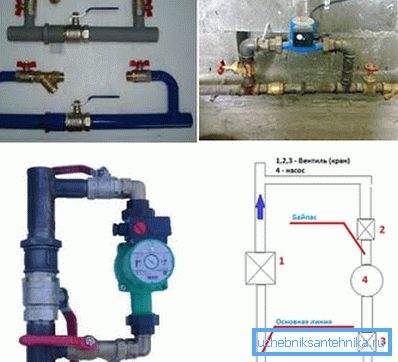

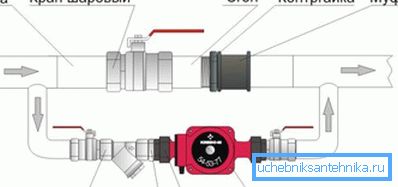

Встановлення приладів на байпасе необхідно виконувати у напрямку до теплоносія, дотримуючись наступну послідовність:
- фільтр - служить для затримки великих і дрібних частинок, які можуть з'являтися у відкритій системі опалення, вступаючи в неї з-під крана. Ціна деталі низька, зате воно виконує дуже потрібну роботу;
- Зворотній клапан - забезпечує рух теплоносія тільки в одному напрямку. При його установці необхідно керуватися стрілкою на корпусі, яке вказує напрямок потоку;
- циркуляційний насос - необхідний для примусового перекачування теплоносія по системі опалення.

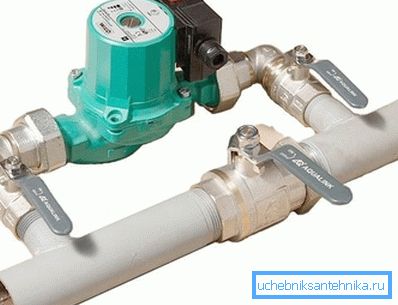

Порада: при установці байпаса в стояк поруч з циркуляційним насосом, необхідно використовувати запірні клапани.
Рекомендуємо елемент встановлювати горизонтально. Тоді в системі не буде накопичуватися повітря, тобто вона не буде «завоздушіваться».

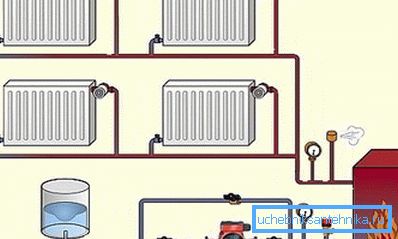

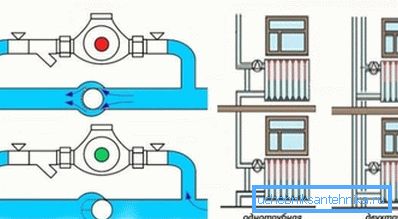

Використання в однотрубному опаленні
Така система є морально застарілою, проте вона ще досить часто зустрічається в будинках радянської будівлі. Іноді таке опалення працює на рідкість ефективно, через що взимку в квартирах стає нестерпно жарко.
У подібній ситуації допомогти може монтаж байпаса.
Процес нескладний, однак, при його проведенні потрібно дотримуватися деяких умов:
- Байпас потрібно розміщувати на максимальній відстані від вертикального ділянки труби. Правильніше сказати, як можна ближче до радіатора опалення.
- Обвідна труба опалення може виготовлятися прямо на місці установки з власне труби, трійника, які з'єднуються за допомогою зварювальних робіт.
Порада: ви можете купити елемент у вже готовому вигляді і зробити монтаж за допомогою різьбових з'єднань.
- Встановіть між байпасом і вхідним отвором батареї опалення терморегулятор або регулювальний вентиль. Це дозволить вам контролювати температуру в будинку ».
Обвідна труба і енерговитрати
Монтаж пристрою дозволить скоротити витрати енергоносія. При порівнянні з роботою опалювальної системи, де встановлено замикає ділянку і звичайний проточний, в першому випадку обсяг подається в радіатор теплоносія зменшитися на третину. При цьому тепловіддача опалювального приладу скоротитися приблизно на 10%.
Ці зміни на практиці не будуть виглядати кардинальними, коли система дійсно відрізняється надлишком тепла. При правильному підборі типорозміру радіаторів зазвичай є певний запас ефективності, що становить близько 10-15%, що повністю покриває зменшення тепловіддачі.
висновок
У підсумку можна сказати, що просте і примітивне на перший погляд пристрій - байпас, можна по праву вважати універсальним. З його допомогою вдається створити в будинку комфортне середовище проживання, скоротивши при цьому рахунки за енергоносії, що не може не радувати. Відео в статті дасть можливість знайти додаткову інформацію за вищевказаною темі.
