Як зробити електроопалення заміського будинку: монтаж в

Щоб була можливість змонтувати електроопалення заміського будинку, потрібно, в першу чергу, налагодити безперебійної подачі живлення, де напруга постійно буде не менше 210-230В. Якщо мова йде про водяному контурі типу радіаторів або системи теплої підлоги, то тут вже необхідно забезпечити напірне водопостачання для своєчасної подачі води в систему.

Але це теж часто вимагає підключення електронасоса. Простіше кажучи, необхідні певні умови і ми (з урахуванням того, що вони існують) розповімо про опалення Гален, про його підключенні та функціонуванні, а також покажемо по цій темі відео ролик.

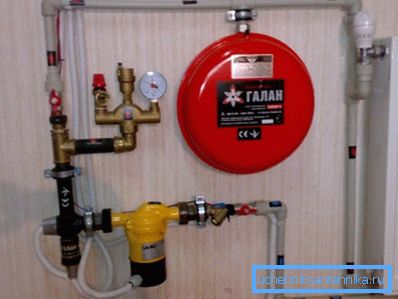

Гален

Що це таке

Примітно, що сам котел тут воду не гріє, як це відбувається, наприклад, з бойлером - температура рідини тут піднімається за рахунок полярних електродів (інструкція вимагає наявності заземлення - ПУЕ та ГОСТ 12.1.030-81). Втім, електроенергія надходить сюди точно так же, як і до ТЕНу.

Тільки в даному випадку мережа замикається НЕ черезнагрівальну спіраль, а через рідину, тобто, джерелом обігріву в Галана служить сама вода. Такий спосіб розігріву більш ефективний, ніж ТЕНовий - його ККД виходить вище порядку 20%.

Якщо подивитися на процес з хімічної точки зору, то можна відзначити, що нагрів здійснюється не за рахунок електролізу, а за рахунок іонізації. Якщо виражатися більш зрозуміло, то можна сказати, що у нас в мережі частота струму складає 50 Гц, отже, зміна полярності електродів буде відбуватися 50 разів в секунду.

Такі різкі перепади з тією ж періодичністю направляє іони то в одну, то в іншу сторону - рух створює енергію, яка, в свою чергу, піднімає температуру води.

Примітно, що витік рідини в такому котлі практично не впливає на безпеку - якщо ємність пошкоджена, і вода з неї випливає, то виходить відсутність провідника для замикання ланцюга, отже, система автоматично відключається. Така фізична закономірність виключає можливість загоряння системи.

Рекомендація. В якості теплоносія використовується рідина Аргус - Галан, використання в системі рідин, не передбачених ЗАТ Галан, навіть якщо вони є антифризами для систем опалення, гарантійні зобов'язання анулюються. Також, електроопалювальними котли для будинку такого типу не слід підключати до автоматики, яка не рекомендована заводом-виробником.

Таблиця можливого підбору котлів за параметрами

Попередження. В даний час електроопалювальними системи для будинку від фірми Галан постійно модифікуються. Тому, в таблиці, наведеної вище, можуть бути незначні відхилення від параметрів найостанніших моделей.

монтаж

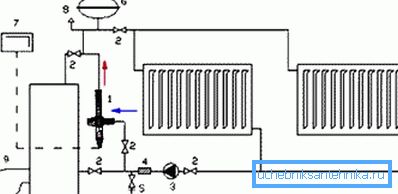

Цифри означають наступне:

1. Електрокотел (ТЕНовий або електродний).
2. Вентиль кульового типу.
3. Насос циркуляції.
4. Фільтр.
5. Вентиль для спуску.
6. Розширювальна ємність.
7. Автоматичне управління.
8. Група захисту.

• Якщо ви хочете своїми руками встановити будь-яку систему Галан, то це говорить про те, що у вас буде двотрубний контур (подача і обратка) закритого типу. Крім того, установка електродних котлів може проводитися тільки у вертикальному положенні і тільки вище опалювальних радіаторів, як, втім, це і показано на верхній схемі. Крім цього, диметр котельного блоку і перетин стояка повинні відповідати дюйму з чвертю або 32 мм.

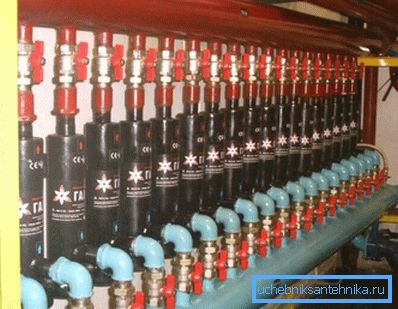

• У тих випадках, коли проводиться модульне або паралельне підключення котлів, перетин стояка слід розраховувати індивідуально, для кожного окремого випадку, в залежності від кількості використовуваних модулів. Магістральні труби або лежаки повинні в будь-якому випадку мати діаметр 25 мм, а відводи до радіаторів - 20 мм (мається на увазі зовнішнє розтин поліпропілену).

Примітка. Перші 1200 мм труби подачі повинні бути не оцинковані, мати діаметр 32 мм, а також мати вертикальне розташування. Таке поєднання збільшує зону іонізації, що в свою чергу, піднімає ККД котла.

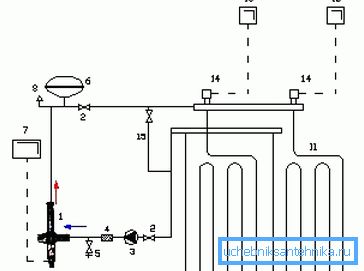

пояснення:

1. Електрокотел для опалення (ТЕНовий або електродний).
2. Вентиль кульового типу.
3. Насос циркуляції.
4. Фільтр.
5. Вентиль для спуску.
6. Розширювальна ємність.
7. Автоматичне управління.
8. Група захисту.
9. -
10. -
11. Опалювальний водяний контур.
12. Автоматичне управління до контуру.
13. Термостат.
14. Байпас зі зворотним клапаном і терморегулятором.

• Крім того, електроопалення дерев'яного будинку (цегляного, блочного) може здійснюватися за допомогою системи водяного теплого підлозі, де теплоносій буде обігріватися тими ж електродними котлами. Схема підключення залишається такою ж, як і з ТЕНовим агрегатом, але ціна експлуатації значно знизиться за рахунок збільшення ККД.

висновок

Можна з упевненістю сказати, що електроопалення заміського будинку системами Галан дуже швидко набирає популярність, незважаючи на те, що це в деякій мірі до сих пір є ноу-хау. І в цьому немає нічого дивного, так як все хороше дуже швидко засвоюється ринком споживання.
