Як зробити інфрачервону теплу підлогу самому

Сучасні технологічні рішення дозволяють знаходити принципово нові способи обігріву житлових приміщень. До недавнього часу загальнодоступними вважалися системи централізованого або індивідуального котельного опалення. Технічним нововведенням і гідною заміною традиційних способів обігріву осель, стала поява інноваційних методів опалення, що використовують підлогу в якості акумулюючої тепло і термоізлучающіе поверхні. Такою є технологія інфрачервоного теплої підлоги. Ми розповімо, як зробити інфрачервоний тепла підлога своїми руками.

Особливості

Спочатку з'явилися конструкції водяних підлог, а через деякий час - електричні кабельні та стрижневі типи теплої підлоги. І, порівняно недавно, з'явилася високотехнологічна розробка ІПО - інфрачервоний плівковий обігрівач. Гріють підлоги, стіни або стелі такої конструкції мають ряд переваг:

• Низьким, в порівнянні з іншими способами опалення, енергоспоживанням 15-55 Вт / год на 1м ?, зважаючи на високу теплопровідності використовуваного в конструкції матеріалу карбону, застосуванням температурного регулятора для створення комфортного температурного режиму і безшумністю в роботі.
• Високою надійністю завдяки паралельному з'єднанню елементів електричного кола. При перегорання одного гріє ділянки, інші продовжують справно функціонувати.

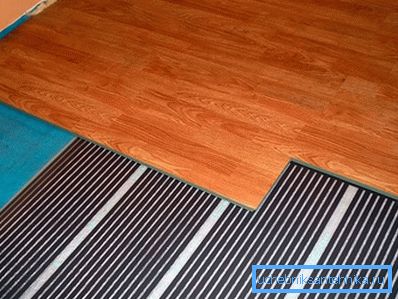

• Закривати плівкову конструкцію можна практично будь-яким матеріалом: ламінатом, дерев'яним паркетом, ковроліном, гіпсокартоном або композитом.
• Простота монтажу на гладку поверхню, здійснити яку під силу будь-якому домашньому майстрові, що не володіє спеціальними професійними навичками. Відсутність вирізок, укладальних пройм і канавок не вимагає застосування спеціального інструменту - перфораторів і штроборізи.

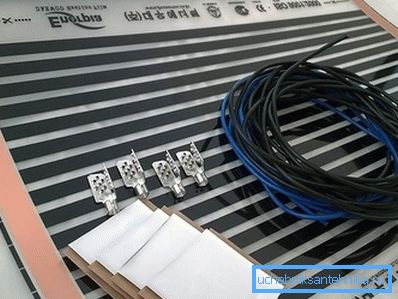

матеріал ІПО

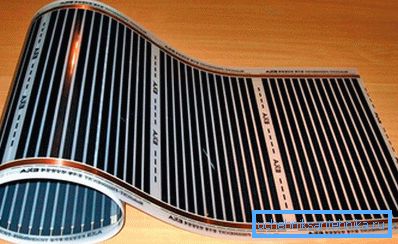

Для укладання обігрівального шару використовується термопленка, товщиною 0,2-0,4 мм. Вона продається рулонами шириною 50-100 см і довжиною до 50 м.

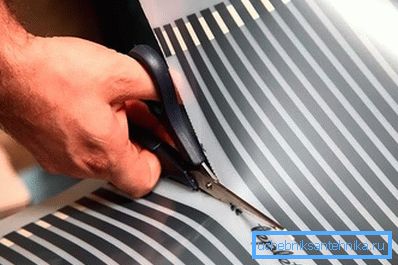

Розрізати плівку на мати можна по спеціальних лініях розрізу, нанесеним на поверхню, позначення зрозуміло кожному, тому при розкрої їх важко переплутати з нагрівальними смугами, які перерізати категорично заборонено.

Плівка складається з нагрівальних елементів - смуг шириною 1,5 см, з'єднаних мідними посрібленими шинами. Усередині кожного нагрівального елементу знаходиться вуглецева карбонова паста на основі графіту, яка, при проходженні електричного струму, виділяє інфрачервоне випромінювання. Спектр випромінювання знаходиться за межами видимого для людського ока діапазону. Шар випромінювача надійно ламіновані з двох сторін щільними шарами негорючого полімеру з температурою плавлення 130 ?. Він пропускає ультрафіолет, і надійно оберігає від попадання вологи, механічного пробою або електричного замикання. Площа що купується плівкового покриття вибирається з розрахунку:

• Не менш 70-80% площі приміщення для основного нагріву.
• 30-40% площі для підігріву або резервного нагріву.

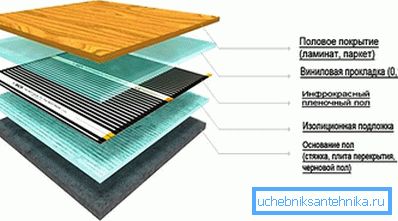

Поетапна укладання і монтаж системи обігріву

Укладання проводиться на рівну основу. Для вирівнювання застосовуються наливні підлоги, допустимий розмір нерівностей ± 3 мм, для замірів використовується рівень. Можна вирівнювати способом маяковій цементно-піщаної стяжки, після цього поверхня обов'язково слід очистити від бруду і пилу.

Далі, потрібно викласти шар гідроізоляції зі спеціальних матеріалів або поліетиленової плівки товщиною від 50 мкм.

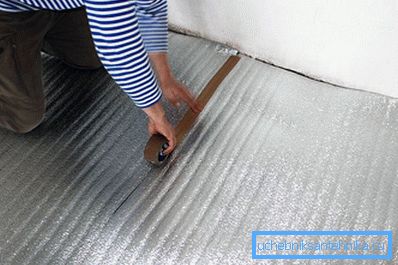

Щоб тепловтрати були мінімальними необхідно провести монтаж теплоізоляції з лавсанової металізованої підкладки, фольгованого спіненого поліетилену або поліпропіленової плівки. Вона укладається відбиває стороною наверх. Товщина шару з відбиваючим промені фольгированним шаром повинна бути 3-5 мм.

Технічна пробка без покриття використовується у разі, якщо підлоги будуть покриватися керамічною плиткою.

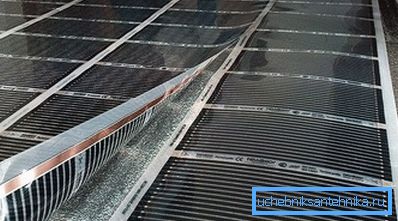

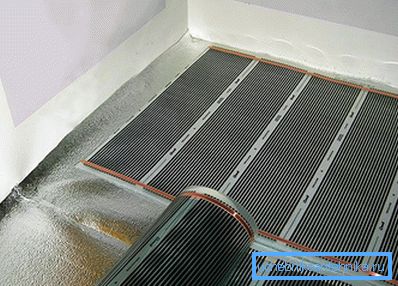

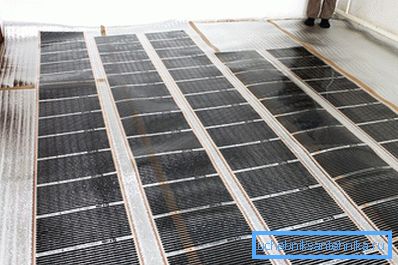

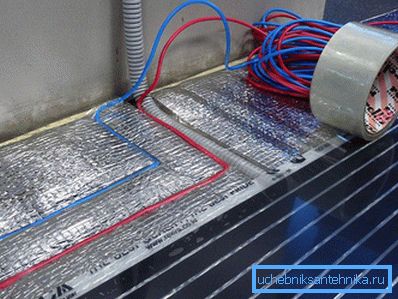

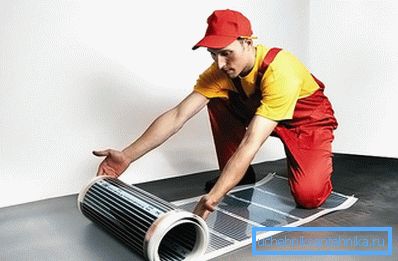

Потім розрізати ножицями ІПО на мати необхідної довжини за заздалегідь складеним кресленням, враховуючи, що відступ від кожної стіни повинен бути близько 20 см. Розкласти їх встик на відстані від 5 до 10 мм (внахлест не допускається) так, щоб мідні шини були внизу. Смуги повинні бути спрямовані в бік стіни з розеткою, від якої підводиться електричний струм. Уздовж цієї стіни, з метою економії, робляться електричні перемички, а також встановлюється датчик температури.

Не можна допускати падіння інструментів на плівку. Щоб не пошкодити ІПО на мати краще не наступати.

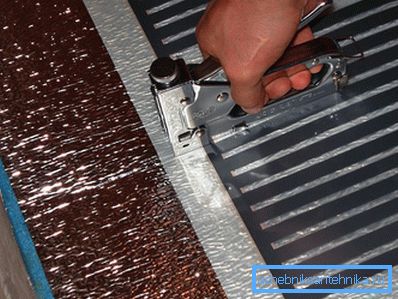

Потім необхідно закріпити скотчем стики, а місця розрізу мідних шин ізолюються бітумними смужками, що входять в комплект виробу.

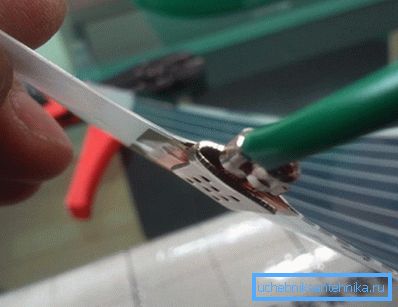

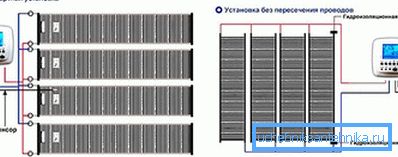

Мати в електричну мережу приєднуються паралельно електричними проводами - перемичками з зажимами на кінцях. З проводів знімається ізоляція, надівається клемний хвостовик затискається і обжимается. Слід правильно розташовувати зажим з проводом на контактах матів. Одна сторона затиску повинна заходити всередину ІПО, інша - перебувати на мідній шині зовні. Затиск з двох сторін притискається плоскогубцями. Місця контакту ізолюються бітумною мастикою.

Діаметр використовуваних проводів розраховується виходячи з споживаної потужності підключаються в паралель осередків. Для цього заявлена ​​паспортна потужність ІПО на 1 м² множиться на площу. В результаті отримуємо сумарну потужність, яка ділиться на мережеве напруга I = P / U. За спеціальними таблицями визначаємо діаметр перетину перемички від величини сили струму. Аналогічно підбирається діаметр мережевого кабелю, що підводить. Наприклад, для підключення всіх матів-осередків потужністю 1,5 кВт досить мати мідний дріт перетином 1,5 мм ?.

У теплоизолирующее покриття під плівкою або в підлогу із заглибленням 1-2 см встановлюється трубка з датчиком температури. Він з'єднується з регулятором температури. Напруга живильної мережі на ІПО подається через датчик температури, в період спрацьовування / замикання ланцюга.

Після монтажу проводиться пробне підключення системи. На вхід подається напруга мережі і перевіряється рівномірність прогріву всіх матів. Якщо є неполадки, то на цьому етапі вони усуваються. Система обігріву готова до експлуатації. Тепер можна приступати до укладання фінішного покриття. Таким чином можна утеплити навіть холодний балкон або лоджію, створивши комфортні умови для перебування в цих приміщеннях.
