Як зробити опалення: 4 етапи самостійного конструювання

Однією з найскладніших інженерних мереж житлового будинку і міської квартири є система обігріву. Необхідне обладнання та послуги з його монтажу коштують дуже дорого. Але якщо знати, як зробити опалення своїми руками, можна істотно заощадити, зробивши велику частину робіт самостійно.

Інструкція, наведена нижче, допоможе вам в цьому неоціненну допомогу.

Етап 1. Вибір компонентів

Як правильно зробити опалення? Найпростіше звернутися до послуг спеціальних будівельних бригад, які мають і великим досвідом, і спеціальним обладнанням, і навичками роботи з ним. Але у цього способу є великий недолік - ціна. Послуги найнятих працівників коштують досить дорого і не кожен готовий розлучитися з настільки значною сумою грошей.

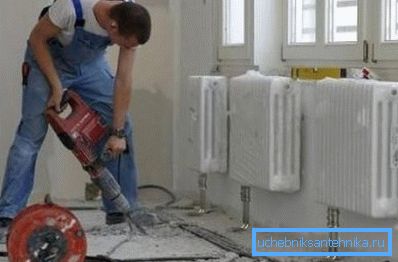

Другий варіант - саморобний опалення. Незважаючи на те, що кліматичні інженерні мережі є одними з найбільш складних в конструюванні, всі етапи робіт можна зробити самому або за допомогою напарника. В цьому випадку ви не будете оплачувати працю найманих робітників.

Повністю безкоштовно облаштувати обігрів житла, на жаль, не вийде, адже перед тим, як зробити систему опалення самому, слід закупити необхідне обладнання, матеріали та інструменти.

Порада! Щоб не витрачати гроші на покупку дорогих електроінструментів (паяльника, болгарки, обпресувальні апарату і так далі), які, до того ж навряд чи вам знадобляться в майбутньому, рекомендується взяти їх в оренду. Подібна послуга надається в більшості великих будівельних магазинів.

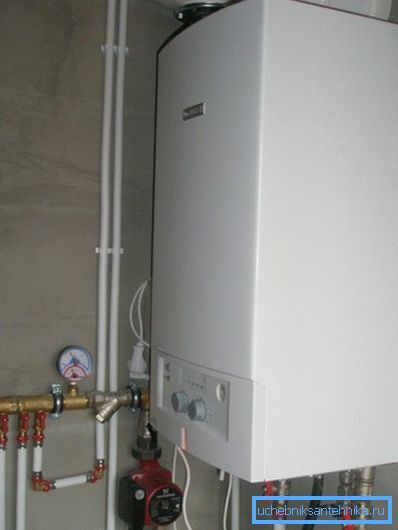

Опалювальний котел

І саморобна система опалення, і зроблена будівельниками-сантехниками кліматична мережа не може обійтися без основного елемента - котла, нагріває теплоносій, який потім протікає через труби і радіатори, встановлені в кімнатах.

Незалежно від різновиду, будь опалювальний агрегат складається з двох основних частин:

• камери згоряння, в якій спалюється ту чи іншу паливо, виробляючи певну кількість теплової енергії;
• теплообмінника, по якому циркулює теплоносій, отримуючи через стінки теплову енергію.

Порада! Існують однокамерні і двокамерні котли. Другі, крім обігріву будинку, підігрівають воду, яка потім використовується для побутових потреб.

Існуючі в даний час нагрівачі більш детально описані в таблиці.

Порада! Хоча використовувати електричні котли занадто дорого, їх часто встановлюють в якості додаткового або резервного контуру. Наприклад, нагрівання приміщення днем ​​за допомогою твердопаливного котла, можна використовувати електричний для підтримки комфортної температури вночі.

Що стосується жителів міських квартир, то вони змушені задовольнятися опаленням, де теплоносій подається централізовано. І якість його часто залишає бажати кращого.

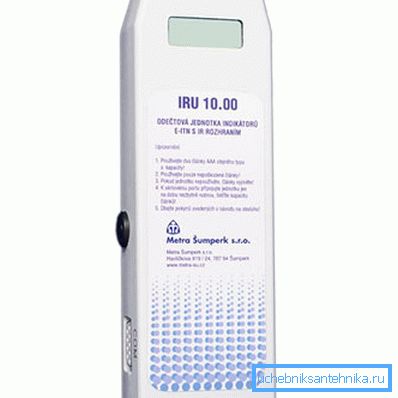

Щоб заощадити гроші і платити тільки за поставлене кількість теплової енергії, рекомендується встановити в житло розподільники витрат на опалення. Вони точно скажуть, скільки тепла ви спожили і скільки грошей за нього потрібно заплатити.

труби

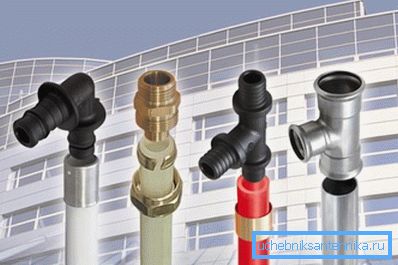

Щоб доставити теплоносій до радіаторів опалення, які нагрівають предмети і повітря в кімнаті, потрібні труби. Їх існує величезна кількість.

Найбільш поширені такі різновиди:

• сталеві;
• мідні;
• з нержавіючої сталі;
• поліпропіленові;
• із зшитого поліетилену;
• металопластикові.

Зверніть увагу! Практично всі системи опалення-саморобки виготовляються з полімерних труб. Їх легше транспортувати, монтувати на місці і з'єднувати один з одним. Потрібно лише правильно підібрати матеріал виходячи з проекту кліматичної мережі.

При виборі та купівлі труб необхідно враховувати:

• потужність нагрівального обладнання, встановленого у вас в будинку;
• спосіб прокладки магістральних і підвідних трубопроводів (може бути відкритий і прихований - під стяжкою підлоги або в стінах);
• спосіб організації струму теплоносія в системі (розрізняють природний - під дією сили гравітації, і примусовий - з використанням циркуляційних насосів);
• температура, до якої розігрівається теплоносій (більшість полімерів не витримують більше 95 градусів Цельсія, в цьому випадку доведеться монтувати сталь);
• схема прокладки труб.

Останній пункт дуже важливий. Перед тим як робити опалення, потрібно обов'язково вирішити, яка схема подачі теплоносія буде використовуватися.

Розрізняють три:

1. однотрубна. Використовується одна труба. Вона прокладається у вигляді кільця по всіх приміщеннях, а потім до неї послідовним або паралельним способом приєднують радіатори. Основна перевага такого рішення - економічність (адже знадобиться мінімум деталей і фурнітури).

Що ж стосується мінусів, то їх тут набагато більше:

• неможливість точно регулювати обсяг теплоносія і температуру в кожній батареї - якщо встановити термоклапан на патрубку, він обмежить приплив води не тільки в один радіатор, але і в усі елементи, змонтовані далі;
• нерівномірний розподіл тепла - батареї, встановлені ближче до котла, гріються краще, ніж найдальші;
• неможливість ремонту - при поломці або витік однієї з батарей її не можна відсікти від загального контуру, замінити або полагодити без зупинки роботи всієї системи.

Частково нівелювати недоліки допомагають байпаси. Це ділянки труб меншого діаметра, що з'єднують вхідні і вихідні патрубки радіаторів. Використовуючи їх можна і встановити клапан на вхід, і відключити батарею від системи. Витрата матеріалів при цьому збільшиться несуттєво.

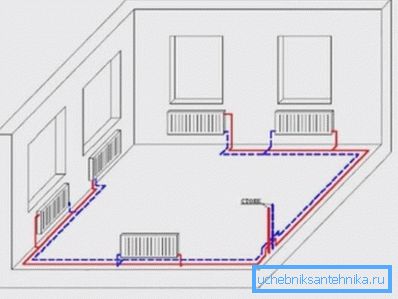

1. двотрубна. У цій схемі присутній дві труби: по одній теплоносій подається до батарей, за іншою - тече назад до котла. Більш ефективний і дорогий спосіб організації обігріву.

Позитивні моменти використання двухтрубной схеми в наявності:

• за допомогою ручних або автоматичних клапанів можна регулювати температуру кожного радіатора, домагаючись найбільш комфортного мікроклімату;
• теплова енергія, що передається теплоносієм, розподіляється рівномірно;
• при протіканні батареї можна перекрити запірну арматуру і демонтувати пошкоджений елемент для ремонту або заміни.

Двотрубна система дозволяє організувати кілька контурів обігріву: для першого і другого поверху, для радіаторів і теплої підлоги, для віталень і спалень і так далі. У цьому випадку використовується гідравлічний розподільник для опалення - труба з патрубками меншого діаметру, що управляє витратою води.

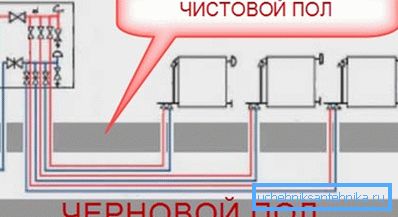

1. променева. Найбільш гнучка і універсальна система. В цьому випадку теплоносій надходить в розподільну шафу опалення, де встановлені колектори. З останніми за допомогою пари труб (подачі і обратки) з'єднуються всі батареї в будинку.

Використовуючи променеву систему можна регулювати мікроклімат в будинку з однієї точки, і яким завгодно способом організовувати ток теплоносія.

Однак подібна схема обігріву має кілька особливостей, що перешкоджають її широкому розповсюдженню:

• для монтажу необхідна величезна кількість труб, адже від кожного радіатора потрібно провести парний трубопровід до колектора;
• можлива тільки прихована прокладка магістралей, так як естетично оформити великі шлейфи з труб навряд чи вийде;
• в променевої системі ефективний перетік теплоносія можна організувати тільки за допомогою насосів.

Розібравшись зі схемою прокладки, можна приступати до вибору батарей.

радіатори

Як і у випадку з трубами, радіатори відрізняються між собою, перш за все, за матеріалом виготовлення.

У будівництві використовують такі батареї:

1. чавунні. Відрізняються великою вагою і міцністю. До недоліків можна віднести крихкість і не дуже привабливий зовнішній вигляд. Характеризуються великою тепловою інерційністю, тому погано підходять для монтажу автономних опалювальних мереж із замкнутим циклом циркуляції теплоносія.

З іншого боку, чавунні батареї часто встановлюються в квартирах, підключених до центрального опалення, де якість теплоносія (як його фізичний, так і хімічний склад) залишає бажати кращого. Потрібно лише берегти батареї від гідроударів, встановивши запірну арматуру на патрубки.

1. сталеві. Один з найдешевших і цілком ефективних варіантів для власної мережі опалення. Батареї коштують недорого, легко монтуються і непогано виглядають.

Єдиний недолік - сильна схильність до корозії. Із системи можна зливати теплоносій на тривалий термін (наприклад, влітку), інакше іржа швидко призведе в непридатність сталеві елементи.

1. алюмінієві. Відрізняються найвищою потужністю на ринку і мають відмінний зовнішній вигляд. З огляду на високий коефіцієнт тепловіддачі можна використовувати мінімум секцій радіатора для ефективного обігріву кімнати.

Батареї з алюмінію дуже погано переносять вплив агресивних елементів, розчинених у воді. Навіть найменше відхилення в хімічному складі теплоносія може привести до поломки.

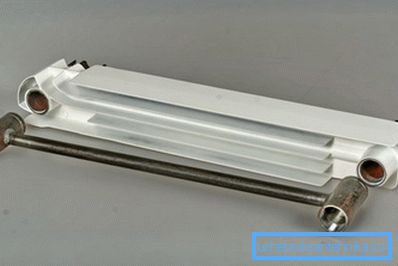

1. біметалічні. Ці батареї мають найвищі споживчі властивості, що відбивається і на ціні. Вони володіють всіма перевагами алюмінієвих радіаторів, але позбавлені їх недоліків.

Теплоносій в них циркулює по сталевого каркасу і не стикається з алюмінієвим теплообмінником. В результаті маємо велику потужність і не меншу міцність.

Якщо вас не лякає ціна, можете сміливо купувати біметалічні нагрівачі. Ви не розчаруєтеся у виборі.

Етап 2. Розрахунок потужності системи

Конструюється самостійно мережу опалення буде ефективно обігрівати будинок лише в тому випадку, якщо підібрати і встановити котел потрібної продуктивності. «На око» цього робити не можна, інакше теплової потужності обігрівача може або не вистачити на все приміщення в будинку, або ви будете переплачувати за неефективно спалюються теплоносії.

Для визначення шуканої величини використовується наступна формула:

М_до = До_п * S / 10, де:

• До_п - поправочний коефіцієнт, що залежить від місцевості, де побудований будинок;
• S - площа всіх опалювальних приміщень житла.

Порада! До отриманого в результаті проведених розрахунків значенням, бажано додати близько 20%, що враховують непередбачені фактори: просідання потужності через низький тиск газу, занадто холодні зими, використання гарячої води і так далі.

Етап 3. Розрахунок обсягу теплоносія

Не менш важливо порахувати, який обсяг теплоносія потрібен для заповнення системи.

Розрахунки проводяться наступним чином:

• отримуємо обсяг батарей, помноживши внутрішній обсяг кожної секції (вказано в супровідній документації до радіаторів) на їх кількість, змонтоване в будинку;
• отримуємо обсяг труб, помноживши площу їх внутрішнього перетину на загальну протяжність подають і відводять трубопроводів в системі;
• отримуємо загальний обсяг системи, склавши два попередніх числа;
• знаходимо перепад температур теплоносія - від максимального значення віднімаємо температуру води в відключеною системі;
• знаходимо обсяг теплоносія в гарячому стані (для цього знадобиться коефіцієнт теплового розширення використовуваної вами рідини при певній температурі - для води при 80 градусах він дорівнює 5,87 * 10^-4).

Отримане значення важливо не тільки при покупці антифризу або підготовці потрібного обсягу пом'якшеної води. Орієнтуючись на кількість теплоносія необхідно вибирати розширювальний бак (його обсяг повинен вміщати як мінімум 10% рідини, що циркулює в системі).

Етап 4. Монтаж

Отже, закупивши необхідні матеріали і фурнітуру, робимо опалення своїми руками далі. Процес особливих труднощів не становить. Головне, точно дотримуватися інженерного проекту, складеного архітектурним бюро, або власноруч намальованого ескізу.

Під час роботи обов'язково зверніть увагу на наступні нюанси:

1. Радіатори опалення необхідно розташовувати під віконними прорізами так, щоб їх довжина відповідала ширині вікна. Це значно скорочує чималі тепловтрати через вікна (особливо якщо там встановлені неякісні віконні блоки).

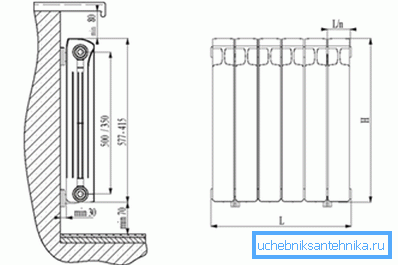

2. Відстань від підлоги до нижньої кромки батареї і від підвіконня до верхньої не повинно бути менше 10 см, інакше порушиться циркуляція повітря і ефективність конвективного способу опалення знизиться.

1. Всі радіатори в приміщенні повинні бути розташовані на одному рівні. Так теплоносій буде розподілятися більш рівномірно і зовнішній вигляд елементів обігріву не внесе дисонанс в інтер'єр кімнати.
2. Ребра кожен секції батареї повинні розташовуватися вертикально. Горизонтальне розміщення не допускається.
3. Незалежно від схеми прокладки труб, потрібно встановити хоча б один кран зливу теплоносія, який використовується в разі повної заміни рідини.

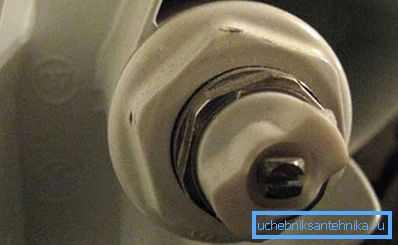

4. Щоб уникнути утворення повітряних пробок, у верхній частині кожної батареї на стороні, протилежної вхідного патрубка, необхідно закріпити кран Маєвського. Також повітряні клапани бажано змонтувати на складних ділянках трубопроводів, де приблизно може статися завоздушіваніе.

Після закінчення роботи необхідно провести пробний запуск. Для цього в труби заливається теплоносій, після чого його тиск піднімається трохи вище норми і запускається котел.

Кліматична мережа повинна пропрацювати в такому режимі не менше 24 годин. Якщо виявлені протікання, їх потрібно усунути.

висновок

Багато домашні майстри задаються питанням - як самому зробити: зробити опалення, каналізацію, вентиляцію, водопровід і так далі. На перше питання відповідь ви вже отримали. Що ж стосується решти - дивіться відео в цьому матеріалі.
