Як зробити опалення в двоповерховому будинку якісно і

На превеликий жаль, питанням, як провести опалення в двоповерховому будинку, задаються вже після спорудження будівлі, де геть відсутні які-небудь ніші для прокладки комунікацій. А часом навіть розводка електропроводів зроблена малим перерізом, так що туди небезпечно підключати електроприлади більше 1 кВт потужності.

Проте, опалювати приміщення треба, так що доводиться виходити з того, що є, то є, руйнувати канали, міняти окремі ділянки електропроводки, а часом навіть робити перепланування кімнат (траплялося і таке). Ми зараз звернемо увагу на два основних види опалення - це система водяного теплої підлоги і радіаторний контур, а нам на допомогу буде тематичний відео ролик.

опалення

Примітка. Відразу можна сказати, що звичайна опалювально-варильна піч на два поверху не буде достатнім джерелом обігріву - тут необхідні водонагрівальні котли. Звичайно, приміщення цілком можна нагріти і за допомогою ІПО (інфрачервоного плівкового опалення), але мова у нас піде саме про рідких теплоносіях.

опалювачі

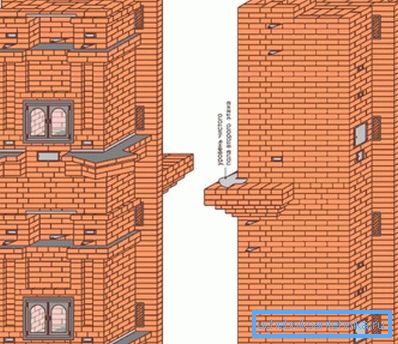

Мабуть, найпростіше рішення для обігріву - це опалювальна піч на два поверхи - по суті, вона нічим не відрізняється від звичайної печі, тільки розділена на дві частини і на неї піде майже в два рази більше будівельних матеріалів. Але робити таку конструкцію в якості основного джерела опалення не зовсім зручно.

Все-таки тут для гарного обігріву будівлі знадобиться багато дров і вугілля, які, до того ж, будуть створювати сміття в приміщенні і все це, не враховуючи клопоту по заготівлі палива, чищенні зольника і так далі.

Примітка. Пічне опалення двоповерхового будинку добре в тих випадках, коли воно є допоміжним, так як такий спосіб обігріву забирає багато часу.

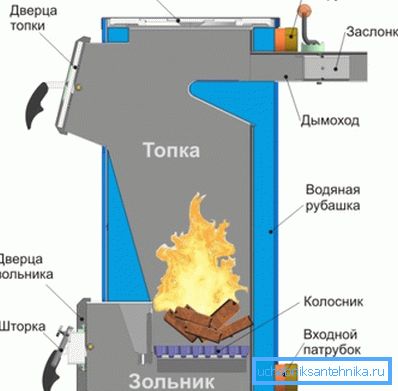

KLIVER-18П - це твердопаливний котел прямого горіння, який цілком може забезпечити водяне опалення двоповерхового будинку з житловою площею 180м², до того ж, наявність варильної плити дозволяє готувати на ньому їжу. Основним видом палива тут служать дрова і вугілля, які легко завантажуються в топку - за обсягом вона дозволяє вмістити в себе півметрове поліно, а вугілля можна завантажувати прямо з відра. Твердопаливний котел набагато ефективніше, ніж піч для опалення двох поверхів - для нього потрібно менше палива і він апріорі призначений для контуру водяного опалення.

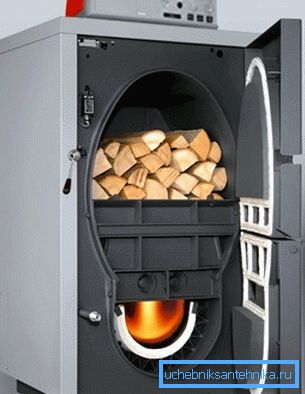

З твердопаливного обладнання останнім часом дуже об'ємним методом почали користуватися піролізні або генераторні агрегати, які розроблені на основі канадської печі булерьян. Вони мають величезну економічністю.

Наприклад, якщо ви використовуєте дрова, то для підтримки інтенсивного горіння на добу зазвичай достатньо двох оберемків, які закладаються двічі - одна вранці, а інша ввечері. Така економічність досягається завдяки піролізу, тобто, залишки від згоряння палива потрапляють в іншу камеру, де догоряють практично до кінця, майже без залишку (такі печі використовуються як з водяною сорочкою, так і без неї).

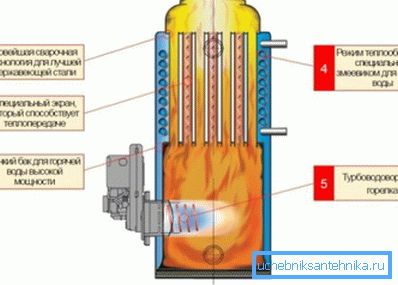

Опалювальні агрегати на рідкому паливі, як правило, працюють на солярці і мазуті, тому, їх також називають дизельними. Відбувається майже ідентична система уприскування і займання палива, що і в двигуні.

Такі котли підходять для будь-яких регіонів нашої країни, так як можуть працювати при будь-яких погодних умовах, до того ж, на повному автономному забезпеченні. Хоча деякі з них потребують підключення до мережі 220В для роботи автоматичного управління обігрівачем. Основний мінус такого обладнання, це висока ціна соляри, яку ви розтратите в холодну пору року - наприклад, газ або дрова вам обійдуться набагато дешевше.

Серед електричних обігрівачів зараз у багатьох країнах лідирують електродні котли Галан. А останнім часом вони все більшої популярності набувають і в Російській Федерації, як економні та ефективні опалювачі (в порівнянні з ТЕНовим котлом він економніше на 20%, а його ККД становить до 98%).

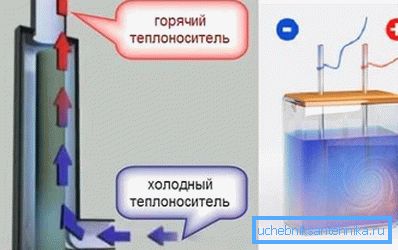

Суть нагріву полягає в наступному - рідина, яка знаходиться між полярними електродами, точніше, іони, змінюють свій напрямок руху 50 раз в секунду (частота струму у нас в мережі 50Гц), від чого її температура різко підвищується. Виходить, що рідина тут виконує функцію електричної спіралі Тена.

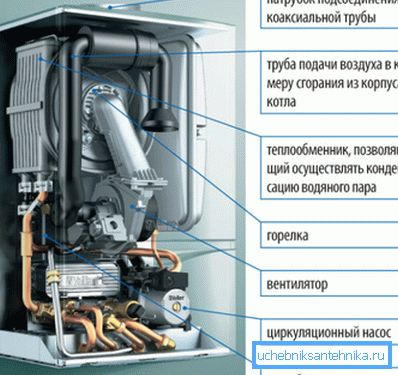

У більшості регіонів РФ є можливість використання природного газу і навіть там, де така можливість відсутня, використовують для опалення скраплений пропан, так як це дуже ефективно, вигідно і зручно. Конвекційні котли працюють в автоматичному режимі (налаштування задаються вручну) і дозволяють бути відсутнім господарям по кілька місяців (є режим відпустку) і їх оптимальна температура роботи 60-80? C, хоча це не обов'язкова умова.

Ефективність багато в чому залежить від теплообмінника, який найчастіше роблять зі сталі або хромо-нікелю, але є також з чавуну і міді, до речі, від матеріалу залежить і термін служби, так як конденсат (критична точка 55-57? C) викликає корозію металу .

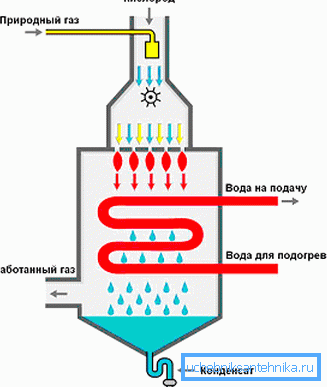

Скажемо відразу, що на опалення двоповерхового будинку з теплими підлогами конденсаційний агрегат є найприйнятнішим варіантом обігрівача. Його ККД становить близько 105-107%, а діапазон температури може коливатися від 30 ° C до 90 ° C без шкоди для теплообмінника.

Але все ж ця система більше підходить саме для низькотемпературних контурів (теплі підлоги), де середня температура води становить 30-60? C, а ось точка утворення конденсату - 50-57? C. Отже, при атмосферному пальнику конденсат там буде завжди, а це додаткові 10-15% теплової енергії.

Звичайно, конденсат не використовується в чистому вигляді, так як там є кислоти і він проходить через рекуператор - саме цього додаткового джерела ККД зобов'язаний таким надто високим відсотком.

способи розведення

Примітка. Незалежно від того, який ви віддасте перевагу котел опалення (піч), схема розводки контуру (радіатори, тепла підлога, радіатори плюс тепла підлога) у вас завжди залишиться однаковою. Виняток становитиме лише колекторна трубна розводка з автономією приладів.

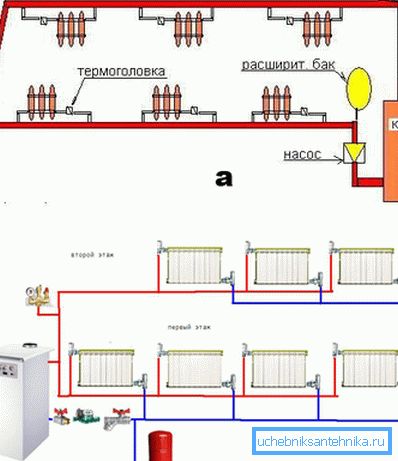

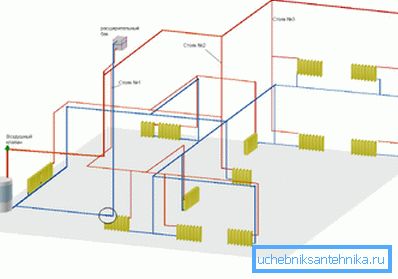

• Найчастіше, опалення двоповерхового будинку своїми руками здійснюється за допомогою радіаторного контуру, який може бути або однотрубним, або двотрубних, де система подачі і гарячої і відведення (обратки) холодної води монтуються окремо один від одного. Суть однотрубного принципу досить проста - по закільцьованої магістральній трубі під тиском, створюваним розширенням води і / або циркуляційним насосом, теплоносій по відводів потрапляє в радіатори.
• У цієї системи є один істотний мінус - чим далі радіатор розташований по цифровому ряду, тим холодніше він буде отримувати воду, яка вже пройшла крізь інші батареї і втратила свою температуру. У деяких випадках на магістралі між входом і виходом підключення крайніх батарей встановлюють запірні крани, переводячи циркуляційний потік через секції обігрівача. Як показує практика, для системи однотрубного опалювального контуру можна без втрати температури використовувати не більше 3-4 радіаторів.
• При використанні двотрубного контуру втрати тепла майже відсутні, так як охолоджена рідина відводиться по іншому каналу, отже, якщо ви навіть встановіть в двоповерховому будинку три десятка радіаторів, то охолодження в кінці магістралі буде практично непомітним. І в одному і в іншому випадку дуже важливо забезпечити достатню циркуляцію, чого досягають або ухилом труб, або циркуляційним насосом, де ухил не є обов'язковим. У деяких випадках на обратку встановлюється додатковий насос, який допомагає вбудованому двигуну котла опалення.

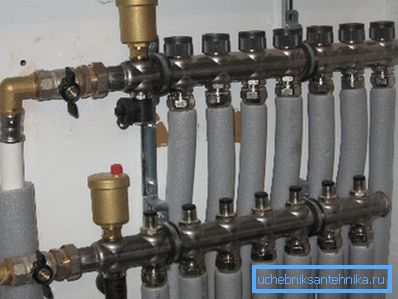

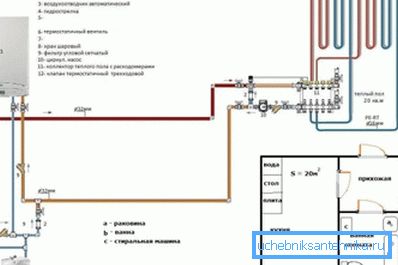

• Якщо ви хочете здійснити опалення приватного двоповерхового будинку своїми руками за допомогою теплої підлоги, то вам, звичайно, краще за все використовувати конденсаційний котел, а сама схема підключення тут дуже схожа на двотрубний радіаторний контур, де замість батареї буде спіраль або змійка з водяної труби. У тих випадках, коли кімнати дуже великі, то їх найкраще розділяти на два або навіть три крила, запітивая кожне з них через гребінку, з'єднану з подачею і відведенням.

• Як варіант, можна встановити по дві гребінки на кожному поверсі (одну для подачі, іншу для обратки), але тоді, швидше за все, вам доведеться монтувати дуже великі гребінки, а це незручно. Такі пристрої краще розподіляти по різних частинах будівлі, щоб на один вузол доводилося не більше 4-5 підключень.

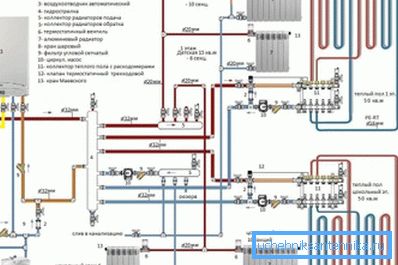

• У тих випадках, коли розводка опалення в двоповерховому будинку здійснюється за допомогою різних контурів, радіаторного і теплої підлоги, тоді вам потрібно використовувати принцип колекторного опалення, де кожна група обігрівачів має автономну температуру. Якщо для обігріву приміщення радіаторами вам потрібна температура води 60-80? C, то для теплої підлоги буде цілком достатньо 30-50? C, щоб досягти однакового мікроклімату.
• Але теплоносій подається з одного і того ж котла, тому температура подачі тут регулюється триходовим автоматичним клапаном, який, по суті, виконує функцію байпаса. Тобто, рідина подається, наприклад з температурою 70? C на радіатори, тоді як для підлоги потрібно всього 40? C і в цьому випадку клапан автоматично перенаправляє потік в обратку. Коли вода в підлоговому контурі охолоджується нижче 40? C, клапан видає нову порцію гарячого теплоносія.

висновок

Якщо ви раніше ніколи не робили своїми руками деякі подібні речей, то інформації з цієї статті вам буде недостатньо. У такому випадку для самостійної роботи вам доведеться звернути увагу на нюанси монтажу котлів, печей і контурів.
