Як зробити тепловий насос

24-05-2018
Опалення

Єдиним недоліком промислових теплових насосів є їх висока вартість. Тому більшість користувачів вважає за краще виготовляти ці пристрої самостійно. Про це ми і розповімо.

Принцип роботи

Існує кілька способів отримання тепла за рахунок використання циклу Карно. Він забезпечує підвищення температури теплоносія при його різкому стисканні. За тим же принципом, але зі зворотним ефектом, працюють багато кліматичні компресорні пристрої (кондиціонери та холодильники, наприклад). Основний робочий цикл реалізується в робочих камерах цих агрегатів і передбачає зворотний ефект - охолодження холодоагенту внаслідок його різкого розширення.

Тому одним з доступних способів самостійного виготовлення теплових насосів є використання функціональних вузлів, що входять до складу типового кліматичного обладнання. При виготовленні насоса з холодильника його конденсатор і випарник виконують функцію теплообмінників, які забирають теплову енергію з навколишнього середовища і напрямних її на обігрів теплоносія.

порядок складання

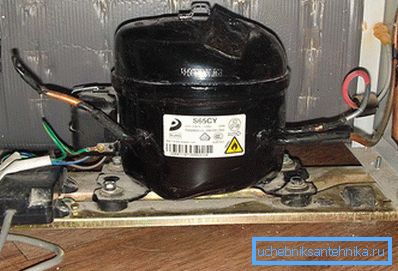

Можна використовувати старий компресор від холодильника

Порядок виготовлення теплового насоса з готових функціональних вузлів:

  1. Підготовка компресорної частини теплового насоса, використання відповідного вузла від звичайного холодильника або кондиціонера. (Цей вузол повинен кріпитися за допомогою «м'якої» підвіски на кронштейнах, розміщених на стіні робочого приміщення в зручному місці).
  2. Виготовлення конденсатора. Буде потрібно спеціальний бак (найкраще - з «нержавійки») обсягом близько 100 літрів, в який монтують змійовик. (Як змійовика може використовуватися готова мідна трубка від старого холодильника).
  3. Безпосередньо перед тим, як зробити тепловий насос, готовий бак розрізається уздовж поздовжньої осі на дві рівні частини. Після установки і закріплення змійовика в тілі однієї з половинок частини бака зварюються між собою, утворюючи замкнуту ємність. (При зварюванні виробів з нержавійки необхідно використовувати електроди, призначені для роботи з цим металом).
  4. По завершенні збирання конденсатора - виготовлення наступного обов'язкового вузла насоса - випарника. Знадобиться пластикова герметична ємність об'ємом 70-80 літрів. У ній необхідно помістити змійовик з трубки на? дюйма. На кінцях цієї трубки потрібно підготувати різьбовій зганяння, що забезпечує під'єднання до змійовика відповідних труб (в якості останніх можуть використовуватися звичайні водопровідні труби). Після складання випарник також закріплюється на стіні з використанням кронштейнів необхідного розміру.

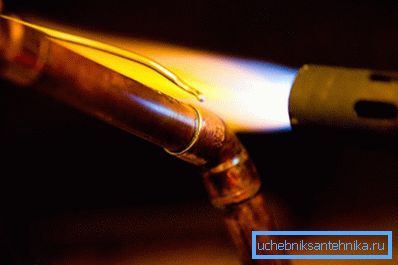

Сварка мідних трубок

Для остаточного складання всієї системи в цілому, включаючи зварювання мідних трубок і закачування в ємності теплоносія (фреону), рекомендується запросити фахівця. Спроба виконати операції з холодильним обладнанням самостійно може закінчитися плачевно, аж до отримання травм.

По завершенні збирання основної частини теплової системи переходимо до приєднанню пристроїв забору і розподілу тепла (теплообмінника і обігрівальних батарей).

Особливості підключення зовнішніх пристроїв

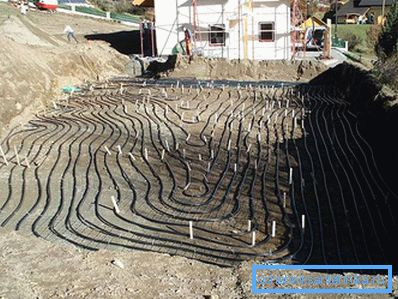

Теплообмінник розміщений на сонячній стороні ділянки

Нюанси підключення пристроїв забору і розподілу тепла:

  1. Теплообмінник в грунті бажано розміщувати на сонячній стороні ділянки. Це дозволяє використовувати енергію сонця в якості додаткового джерела тепла.
  2. Наявний в компресорі холодоагент слід замінити так званим «розчином», до складу якого входять фреон і вода. Це підвищує ефективність роботи теплової системи.
  3. Замість звичайних радіаторів для обігріву будинку рекомендується використовувати пристрої меншої потужності, які не поступаються за ефективністю традиційним системам ( «тепла підлога», наприклад).
  4. Сполучні труби повинні прокладатися так, щоб втрати тепла на цих ділянках були мінімальними. При необхідності можна буде передбачити додаткову ізоляцію.

У спекотні дні (при наявності в будинку ефективної вентиляції) тепловий насос може використовуватися для пасивного кондиціонування повітря.

Тепловий насос допоможе опалити приміщення майже даром

З усіма тонкощами процедур по підключенню зовнішніх пристроїв ви можете ознайомитися в наступному відео, розміщеного за адресою одного з джерел, зазначених нижче.
