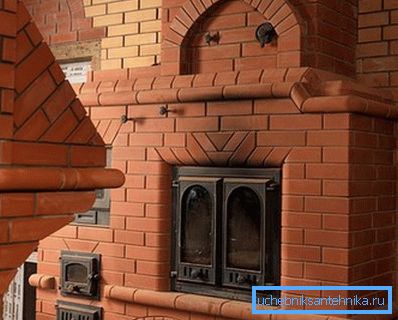

Як зводиться опалювально-варильна піч своїми руками

Якщо ви вирішили встановити в будинку цегляну піч для опалення, рекомендуємо вам оснастити її варильною поверхнею і духовкою. В цьому випадку ви отримаєте не тільки опалювальний прилад, який можна використовувати лише в холодну пору, а й місце, де можна з успіхом готувати різні страви. Приготовану в духовці або на плиті їжу буде важко порівняти з чимось, так як для цього був задіяний живий вогонь.

Можна, звичайно, запросити фахівця-пічника, але ми розповімо нижче, як зробити опалювально-варильне пристрій самостійно. Але, перш ніж приступити до процесу, дізнайтеся, як воно функціонує.

Принцип роботи конструкції

1. Габарити пристрою традиційно невеликі, так як вона зазвичай розраховується на обігрів будинку, площа якого не перевищує 50 м². Сьогодні будемо розглядати саме такий пристрій, хоча ніхто не заважає збільшити її розміри і пристосувати для опалення приміщення, скажімо, до 100 м².
2. Тепловіддача залежить безпосередньо від її конструкції і використовуваного палива.
3. Наша матиме зовнішню стінку в півцеглини, обладнана духовою шафою і водогрійних коробом, а варильною поверхнею буде чавунна плита, на якій встановимо дві конфорки.
4. Паливну камеру перекриємо чавунної товстої плитою, щоб підвищити тепловіддачу, а варильну камеру зробимо над нею в ніші, оснастивши її сталевими дверцятами.

1. Духовку встановимо ліворуч або праворуч від топки, в залежності від умов.
2. Кладка розраховується на режим роботи:

• «Літній» - використовується для варки плита, на якій можна не тільки готувати їжу, але і робити інші корисні завдання. Пристрій працює за таким принципом - гарячий газ і паливної камери проходить під вручений плитою і нагріває її, потім прогрівається духовка, а потім він йде через димохід;
• «Зимовий» - процес такий же, однак є відмінності. Після нагріву варильної плити і духовки газ потрапляє в замкнуту верхню камеру по опалювальним каналах і гріє її, і лише після видаляється.

Розглянемо переваги пристроїв

Конструкції мають ряд переваг, які допоможуть вам зважитися з їх вибором:

підготовка

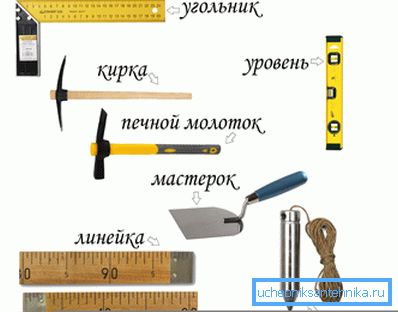

Для кладки опалювально-варильного пристрою з цегли необхідно володіти крім навичок хорошим інструментом.

Перевірте справність:

• кельми (кельми), використовуваного для кладки і видалення зайвого розчину;
• дерев'яної киянки для роботи з цеглою - осаджування і їх оправлення;
• будівельного рівня для перевірки горизонтальності викладаються рядів;
• водяного рівня, який нерідко допомагає при виготовленні кутів;
• схилу для перевірки вертикальності кладки;
• правила;
• молотка муляра для роботи з цеглою - розколювання;
• рулетки або гнучкого метра для вимірювання лінійних розмірів.

Крім того:

1. Використовуйте в роботі тільки червоний вогнетривку цеглу, який повинен бути цілим і рівним. Його ціна не може бути дуже низькою.

Порада: не використовуйте перепалене або недопалену цегла, мають сколи та тріщини.

1. Чи не застосовуйте цементний розчин, підготуйте суміш з глини і піску густої консистенції.

1. Перед роботою перевіряйте якість розчину. Для чого з замісу візьміть проби з різних місць і зробіть невеликі кульки. Потім висушіть їх і подивіться, чи немає тріщин на їх поверхні.

Додаткова інструкція перевірки - киньте їх з висоти 1 м на тверду поверхню. Вони не повинні розколюватися, а якщо прожарити їх при високій температурі - розсипатися в пил. Якщо перевірку проби пройшли, такий розчин можна застосовувати для кладки опалювально-варильних печей тривалого горіння.

готуємо матеріал

1. Пристрою для невеликого приміщення вистачить і 14 рядів. Цього достатньо, щоб будинок отримав якісний обігрів.
2. У топливника стінки гарячі і інтенсивно віддають тепло. Тому опалення буде низовим, максимально ефективним і гігієнічним.
3. Для вручений плити не потрібна велика і постійна кількість тепла.
4. Зробіть водогрійний бак, а також вбудуйте сушильну шафу для різних завдань, наприклад, для висушування одягу.

Проста конструкція невеликих розмірів буде багатофункціональною і для неї буде потрібно мінімальна кількість будматеріалів:

• червона цегла - 225-250 шт. плюс додайте 5-10% на бій;
• розчин з глини - 200 кг;
• річковий просіяний пісок дрібної фракції - 200 кг;
• куточок сталевий розміром 45х45х3 мм;
• сталева смуга - 40х3 мм;
• топкова дверцята розмірами приблизно 270х300 мм;
• піддувальна дверцята - 130-150х270 мм;
• плита для варки з чавуну або товстої сталі з конфорками;
• затулкові шибер;
• короб для гарячої води - можливо 500х350х300 мм;
• короб сушильний вільного розміру від 350х350х350 мм.

Порада: при відсутності навичок і досвіду кладки з порядовкой, рекомендуємо взяти готові креслення, які є на нашому порталі.

Порядовку винесіть на папір і тримайте прямо перед собою, звіряючи в роботі кожен ряд. Пам'ятайте, від того, як правильно будуть викладені цеглини, безпосередньо залежить ККД пристрою, її довга робота, а також здатність функціонування взагалі.

кладка

Не будемо описувати покроково кожна цеглина і кожен ряд. Скажемо тільки, що фундамент для конструкції такої маси повинен бути зроблений обов'язково.

Краще ми зупинимося на основних моментах:

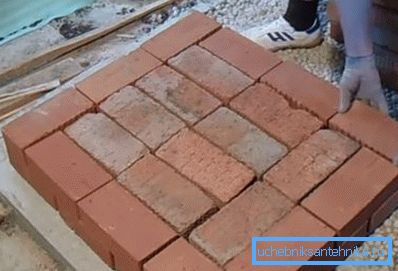

1. 1-й і 2-й ряди кладіть суцільно, причому на 1-му ряду по краях обов'язково повинні бути цільні цеглини, а ось в середину можете використовувати і бій, але це небажано. 2-й ряд викладайте тільки цілими цеглинами.

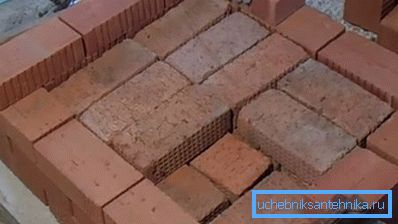

1. 3-5 ряди призначені для формування зольной камери, тому тут потрібно встановити дверцята для неї, на 5-му зверху проводиться перекриття і задається місце для сушильного короба. Виходите з розмірів приготованого під сушилку короба.

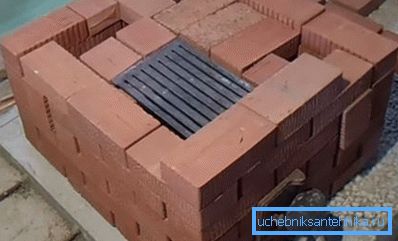

1. Нарощування пристрої всередину починайте з 6-го ряду, щоб встановити колосникові грати.

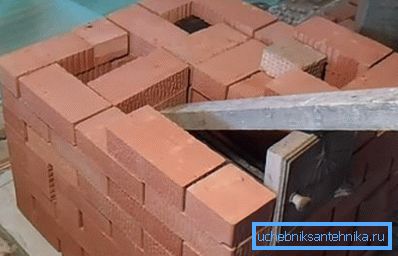

2. На 7-му ставиться спочатку решітка, а після - топкова дверцята.

1. 8-10 ряди - паливна камера, в цей же час обкладається і сушильний короб.

1. На 11-му ряду поверх короба встановіть сталеві смуги і покрийте їх розчином з піску і глини.

Порада: не забудьте зробити місце для пристрою димаря.

1. 12-й ряд - на шар розчину викладайте цегла і готуйте місце для вручений плити. Її розміри визначте по заздалегідь приготовленим расходникам.

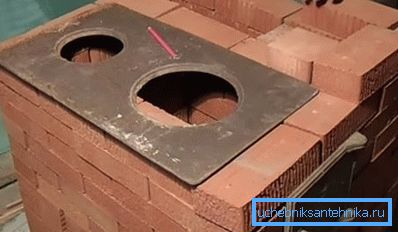

1. Плиту покладіть поверх тринадцятого ряду і встановіть водогрійний бак, частково перекриває димову трубу.
2. Димохід поставте на 14-му ряду.

висновок

Опалювально-варильні печі тривалого горіння можна зробити самостійно, використовуючи креслення і порядовку. Для цього необхідно підготувати інструменти і матеріали відповідно до майбутніх розмірами печі. У даній статті ми розглянули базовий варіант, який в подальшому можна підігнати під габарити приміщення.

Відео в статті допоможе знайти вам додаткову інформацію з цієї тематики.
