Яка схема системи опалення: тонкощі

У багатоповерхових і одноповерхових промислових, виробничих, громадських і житлових будівлях схеми опалювальних систем можуть сильно відрізнятися один від одного за способом розподілу теплоносія та ефективності.

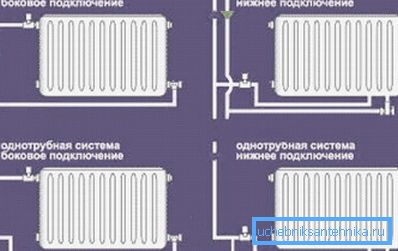

Так, такі системи можуть бути:

• відкритими і закритими;
• залежними і незалежними;
• однотрубними і двотрубними.

Це може дуже сильно впливати на кінцевий результат при обігріві приміщення. Ми зараз звернемо увагу на такі відмінності, оцінимо їх переваги та недоліки, а також продемонструємо вам відео ролик на цю тему.

відкриті

Принцип роботи

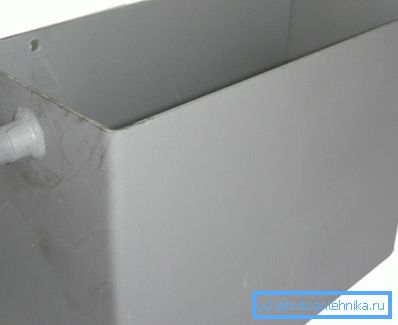

Примітка. Основною відмінною ознакою відкритої системи від закритої є розширювальний бак відкритого типу, звідки випаровується вода. До того ж, такі контури є незалежними.

Відкриті системи опалення є незалежними, так як теплоносій циркулює по контуру в результаті природного тиску, без застосування циркуляційного насоса. Як правило, в якості обігрівача в таких ситуаціях можуть бути використані твердопаливний котли, в тому числі і газогенераторні, а також печі та каміни з наявністю водяної сорочки (ємності для приготування гарячої води).

За кількістю контурів схема може бути, як однотрубної, так і двухтрубной, але необхідно дотримуватися ухил при монтажі 0,01% від початкової точки подачі теплоносія. Оскільки такі обчислення провести досить складно, то можна виходити з розрахунків ухилу 8-10 мм на один метр погонний.

Для нормального функціонування такого контуру розширювальний бак повинен знаходитися вище горизонтальної труби подачі теплоносія, щоб створювалося Стовбове тиск. Тобто, гаряча вода з котла при розширенні потрапляє в контур.

Але коли тиск перевищує норму, вона просто скидається в розширювальний бак, а при охолодженні теплоносія, в результаті столбового тиску, повертається назад в контур. Такі ємності в приватних будинках, як правило, встановлюють на горищі.

Циркуляція води в таких системах відбувається досить повільно, але це дозволяє виробляти рівномірне нагрівання труб, які повинні бути в таких випадках не менше 40 мм в діаметрі. З цієї причини такі контури найчастіше робляться зі сталі, хоча їх можна також робити з поліпропілену.

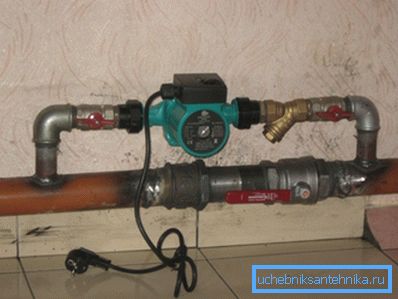

Але інструкція зовсім не заважає в незалежній системі відкритого типу встановити допоміжний насос для підвищення ККД. Як ви бачите на верхній фотографії, на основній трубі, між обведенням для насоса є запірний кран.

Його перекривають, і вода починає рухатися через насос циркуляції, а коли трапляється аварійне відключення світла, то основна труба відкривається, а обведення перекривається. Підвищення швидкості циркуляції теплоносія значно впливає на ефективність обігріву приміщення.

переваги

• Основною перевагою однотрубної або двотрубної системи відкритого типу є її повна незалежність від сторонніх енергоносіїв (ЛЕП, дизельний або карбюраторний електрогенератор).
• Монтаж відкритих систем не вимагає спеціальних знань, а також ліцензії або допуску при монтажі і підключенні газового або електричного котла.
• Твердопаливні котли або печі, як правило, невибагливі у використанні палива - крім вугілля і дров це можуть бути будь-які органічні матеріали в сухому стані.

недоліки

• Вода в розширювальному бачку може замерзнути, тому його потрібно утеплювати, але при цьому додавати антифриз, щоб рідина не замерзала категорично заборонено.
• При утворенні повітряних пробок в цих місцях труби піддаються корозії, так як природне тиск не в змозі проштовхнути повітря. Для ліквідації заторів потрібно закачувати воду в контур до тих пір, поки не вийде все повітря.
• Низький ККД.

закриті

Принцип дії

Примітка. Закриті системи опалення є залежними, так циркуляція теплоносія тут можлива тільки за допомогою циркуляційного насоса, який працює від електрики, отже, залежить від стороннього джерела енергії (ЛЕП, дизельного або карбюраторного електрогенератора).

Системи закритого типу в більшості випадків функціонують від газових, електричних, дизельних і твердопаливних котлів опалення і безпосередньо залежать від електрики. Незважаючи на те, на якому паливі працює сам котел - циркуляційний насос функціонує виключно за допомогою електроенергії.

Проте, такі системи знайшли загальне схвалення і популярність через високий ККД і надійності, а також автоматичного способу управління - в аварійних ситуаціях на ЛЕП джерелом електроенергії може стати дизельний або карбюраторний генератор.

Така система працює за принципом деаерації або автоматичного регулювання підтримуваного тиску за допомогою спеціального, герметично закупореній розширювального бака. Така ємність складається з двох секторів, розділених мембраною з термостійкою гуми.

В одному відсіку знаходиться повітря або азот (якщо закачування проводилася заводом-виготовлювачем), а в другій відсік, через запобіжний клапан надходить теплоносій, якщо його тиск перевищує заданий поріг. Коли теплоносій остигає, то тиск в системі падає і газ видавлює з резервуара накопичилася там рідина назад, в контур.

переваги

• Розширювальний бак в таких системах можна встановлювати в будь-якому місці (вище, на рівні або нижче опалювального контуру) - в будь-якому випадку за циркуляцію рідини відповідає електричний насос.
• Відсутність необхідності контролю над обсягом теплоносія в системі (регулюється автоматично).
• Можна застосовувати антифриз для анулювання можливості розморожування системи.
• Для обігріву контуру можна використовувати резервні котли, наприклад, крім основного газового котла встановити ще твердопаливний або електричний агрегат. Також, всі ці опалювачі можуть працювати разом, як група.
• Всі параметри системи регулюються автоматично, тому, її можна залишати без нагляду на тривалий період, встановивши потрібний вам режим.

недоліки

• У таких систем більш висока ціна монтажу і обладнання.
• Залежність від електропостачання.

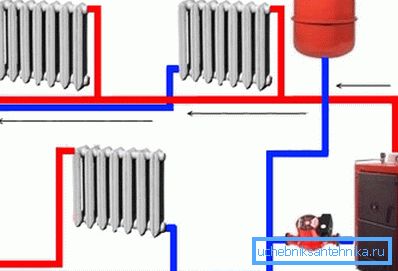

двоконтурний контур

Двотрубні монтажні схеми систем опалення на даний момент можна назвати найбільш поширеними для приватного сектора, так як вони дозволяють підтримувати рівномірну температуру радіаторів в усьому будинку. Регулювання кожного окремого приладу проводиться за допомогою термостата або звичайного вентиля, що скорочує потік теплоносія в батарею.

Суть роботи двотрубного опалювального контуру полягає в наступному:

• теплоносій від обігрівача надходить в трубу подачі;
• де по черзі лунає по радіаторів;
• а після проходження рідини по секціях приладу вона потрапляє вже в трубу повернення, по якій подається назад, до котла.

Розширювальний бак в таких випадках може бути, як відкритим, так і закритим - все залежить від типу системи.

Величезна перевага двотрубної системи полягає в тому, що теплоносій на всьому протязі подачі практично не охолоджується. Тобто, його температура залишається однаковою по всій довжині труби, так як остившая рідина потрапляє вже зовсім в іншу трубу.

Подача кільце на останньому радіаторі, де може переходити на повернення або тієї ж самої трубою, або через батарею, що практично не має ніякої різниці - просто залежить від зручності монтажу.

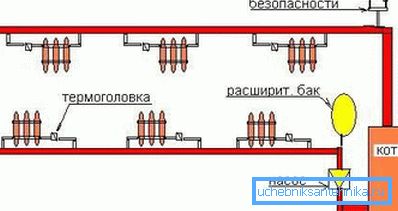

однотрубний контур

Однотрубні схеми монтажу системи опалення менш ефективні, зате вони обходяться набагато дешевше. Отже, їх часто можна зустріти в багатоповерхових будинках епохи будівництва радянського періоду.

При цьому подача теплоносія тут може здійснюватися, як знизу, так і зверху, наприклад, майже всі хрущовки (найбільша кількість будівель радянського періоду) мають верхню подачу, а ось в брежневках часто можна зустріти подачу теплоносія від низу до верху. Найчастіше в будинках, обладнаних нижньою подачею, як показує практика, виникають проблеми з опаленням.

Суть роботи однотрубної системи дуже проста і полягає в наступному: від ТЕЦ, центральної котельні, теплового пункту розподілу (ТП) або від котла подається гарячий теплоносій, який по черзі лунає на радіатори.

Тільки після проходження по секціях остившая рідина не відводиться в трубу повернення, а потрапляє туди ж, звідки і прийшла. Виходить, що чим далі відстоїть радіатор від початку подачі по порядковому номеру, тим холодніше в ньому буде теплоносій.

Ідеальний варіант для одноконтурной системи, це три-чотири радіатора на одну трубу - при більшій кількості тепловтрати стають відчутними. Для зниження втрат теплової енергії перед радіатором встановлюється байпас - трубна перемичка, по якій частина гарячої рідини повертається назад, не потрапляючи в секції батареї. Це можливо, завдяки різниці в перерізі (байпас тонше магістралі).

висновок

Ви можете (при наявності певних навичок) зібрати своїми руками будь-яку з наведених вище схем опалення. Саме основне, щоб була правильно розрахована потужність котла і опалювальних приладів щодо загальної площі, що обігрівається.
