Які бувають системи опалення: водяне, повітряне, тепла
Які бувають системи опалення і за якими ознаками вони класифікуються? Нам належить ознайомитися як з перевіреними багаторічною експлуатацією схемами, що застосовуються в приватних і багатоквартирних будинках, так і з порівняно новими рішеннями, які лише починають завойовувати популярність. Отже, приступимо.
водяне опалення
Ці типи системи опалення мають спільну рису: для транспортування теплової енергії від джерела тепла до опалювальних приладів використовується рідкий теплоносій.
Зауважте: всупереч назві, в цій ролі не завжди виступає вода. Застосовуються також розчини солей, етилен- і пропіленгліколь, відпрацьоване моторне масло. Вони вигідно відрізняються від води куди більш низькою температурою замерзання, що дозволяє не боятися розморожування труб і батарей.
Водяний тип опалення, в свою чергу, можна класифікувати по довгому ряду ознак.
джерело тепла
У цій ролі можуть виступати:
- Котельня або ТЕЦ. Теплоносій транспортується до будинку по двом ниткам теплоизолированной траси (прямого та зворотного); на вводі в будинок монтується елеваторний вузол, стабілізуючий температурні параметри опалення за рахунок залучення частини теплоносія в повторній циркуляції. Головний недолік схеми - великі втрати тепла при транспортуванні.
Зверніть увагу! Ці втрати оплачуються кінцевим споживачем. Звідси - безліч бажаючих перейти з ЦО на автономні типи опалення.

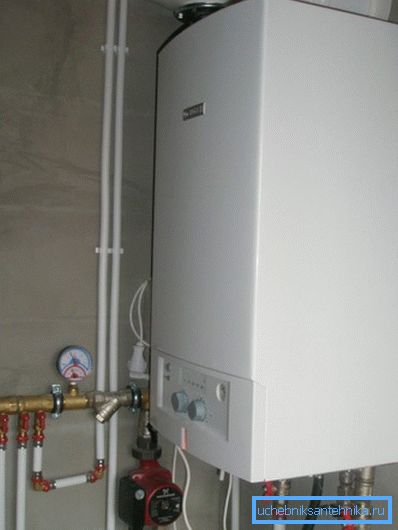

- магістральний газ. Газовий котел забезпечує мінімальні витрати на обігрів (близько 70 копійок за кіловат-годину тепла). В даний час і в найближчому майбутньому це саме вигідне рішення. Газ в балонах і газгольдерах обходиться помітно дорожче - від 1,8 до 2,8 руб / кВт * год.
- Дрова, вугілля. Витрати трохи вище (1,1 - 1,4 руб / кВт * Ч). Головний недолік - низька автономність котлів: їм потрібно періодична завантаження палива і видалення золи.
- Котел на дизпаливі, навпаки, не вимагає уваги власника тижнями. У недоліки можна записати необхідність зберігання великої кількості палива, запах, високий рівень шуму при роботі соляровим пальника і дорожнечу тепла (3,2 руб / кВт * год).
- Нарешті, електрокотли всіх видів (ТеНові, індукційні і електродні) найбільш зручні в експлуатації і безпечні. Вони не вимагають ні частого обслуговування, ні відведення продуктів згоряння. За все хороше доводиться платити; в даному випадку - цілком конкретними грошима з розрахунку приблизно 3,6 - 3,8 рубля за кіловат-годину.
циркуляція теплоносія
Вона може бути природною і примусовою.
Тип циркуляції | опис |
Природна (гравітаційна) | Нагрівання води в теплообміннику котла знижує її щільність. Розширившись, гарячий теплоносій витісняється більш холодною водою в верхню частину контуру. Повертаючись до котла через опалювальні прилади, вода віддає надлишкове тепло. |
примусова | Рух води забезпечується роботою циркуляційного насоса з постійною або регульованою продуктивністю. |
Корисно: практикується монтаж схем, здатних працювати в обох режимах. В цьому випадку врізка насоса в розлив великого (від ДУ 32) діаметра забезпечується байпасом. Він потрібен, щоб звуження трубопроводу не зменшувало і без того невисокий гідравлічний напір в режимі природної циркуляції.
Напрямок руху теплоносія
Воно може бути тупиковим і попутним.
- Тупиковий тип системи опалення має на увазі, що на різних ділянках контуру теплоносій рухається в протилежних напрямках.
- Попутне рух означає, що ні в одній точці контуру вода, антифриз, масло і т.д. не змінюють напрямки руху на протилежне.
Верхній і нижній розлив
Тут все просто: схема з верхнім розливом передбачає, що лежневка подачі опалення (горизонтальна гілка трубопроводу, яка об'єднує стояки) знаходиться на горищі, а лежневка обратки - в підвалі.
У разі нижнього розливу, відповідно, обидві лежневка розлучаються по підвалу. Стояки з'єднуються попарно; кожна пара об'єднується перемичкою на верхньому поверсі будинку або в підвалі.
розведення

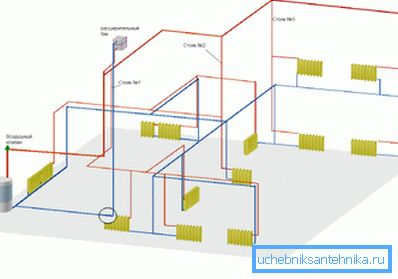

Розділяють вертикальну і горизонтальну розводку; терміни, думається, зрозумілі інтуїтивно і коментарів не потребують. Варто, однак, уточнити, що в реальному світі частіше зустрічаються комбіновані типи систем опалення. Скажімо, в типовому багатоквартирному будинку стояк є вертикальною розводку, а ось розливу - горизонтальну.
Підключення опалювальних приладів

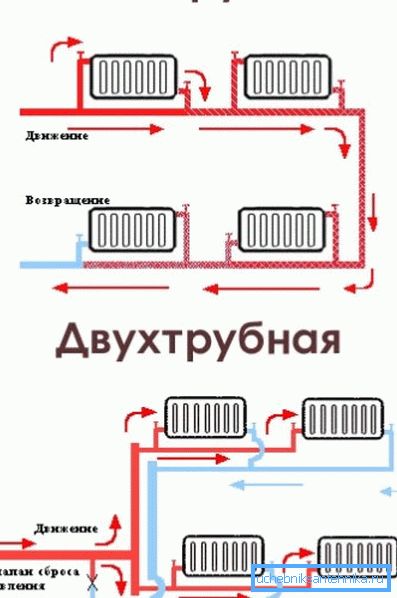

За цією ознакою виділяють однотрубну і двотрубну схеми.
- У першому випадку розлив виконаний у вигляді кільця між вхідним і вихідним патрубками котла або будинковими засувками елеваторного вузла. Опалювальні прилади розривають його або, що куди розумніше, врізаються паралельно розливу.
- Друга схема передбачає, що кожен радіатор або конвектор - це перемичка між розливу подачі і обратки.
Зауважте: в загальному випадку двухтрубная схема вимагає дросселирования кожного приладу і балансування системи при запуску за допомогою дроселів. Інструкція пов'язана з тим, що інакше вся циркуляція піде через ближні до котла або елеватору прилади, що загрожує розморожуванням далеких радіаторів.
екзотика
Яке буває опалення крім звичних і широко використовуваних схем з рідким теплоносієм?
повітряне
У ролі теплоносія виступає звичайне повітря. Оскільки його питома теплоємність невелика, доводиться транспортувати великі обсяги; часто системи повітряного опалення поєднуються з вентиляцією.
Рішення цікаво відсутністю в інтер'єрі опалювальних приладів. Головний недолік - в тому, що прихована прокладка повітропроводів можлива лише на стадії будівництва або капітального ремонту будинку.
Тепла підлога
У ролі опалювального приладу виступає вся поверхня підлоги. Для цього в стяжку або під чистове покриття укладається труба з теплоносієм, гріючий кабель або плівковий нагрівач. Робота легко може бути виконана своїми руками, без залучення фахівців.
Тепла підлога цікавий своєю економічністю. Ні, ціна кіловат-години тепла не змінюється: вона залежить лише від джерела тепла. Економія досягається більш ефективним розподілом температур і меншими витоками через стелю.

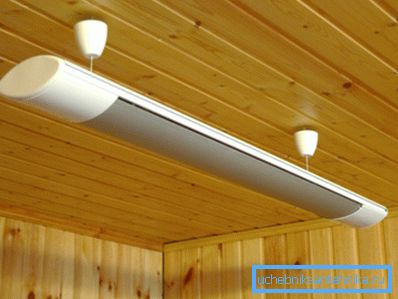

інфрачервоне
Велика частина тепла передається від нагрівального елементу предметів і людям в приміщенні за рахунок теплового випромінювання, а не конвекції. Оскільки опалювальні прилади впливають безпосередньо на температурні рецептори мешканців будинку, температура в приміщенні може бути знижена до 15-16С без найменшого дискомфорту. Звідси - знову-таки економія енергії.
висновок
Зрозуміло, наш мініатюрний огляд можливих рішень в області опалення не претендує на абсолютну повноту. Прикріплене відео доповнить його корисними і пізнавальними матеріалами. Успіхів!
